Yo por experiencia crear铆a mejor el nombre de las tablas en Plural:

Estaciones
Trenes
Usuarios

Etc Etc

No qued茅 conforme con el argumento de la relaci贸n entre la Tabla PASAJERO y la de VIAJE (y coincido con los amigos que dicen que debiesen ser en Plural) ya que la acci贸n debiese darse con los verbo 鈥淧uede鈥 y 鈥淭oma鈥. En esto las preguntas ser铆a "驴Un pasajero puede tomar muchos viajes?, S铆 " y la otra ser铆a 鈥溌縐n viaje puede ser tomado por muchos pasajeros?, Si鈥. Por lo tanto, la relaci贸n ser铆a de N:N y esto se debe romper creando una tabla intermedia d茅bil. Es mi humilde opini贸n. Saludos.

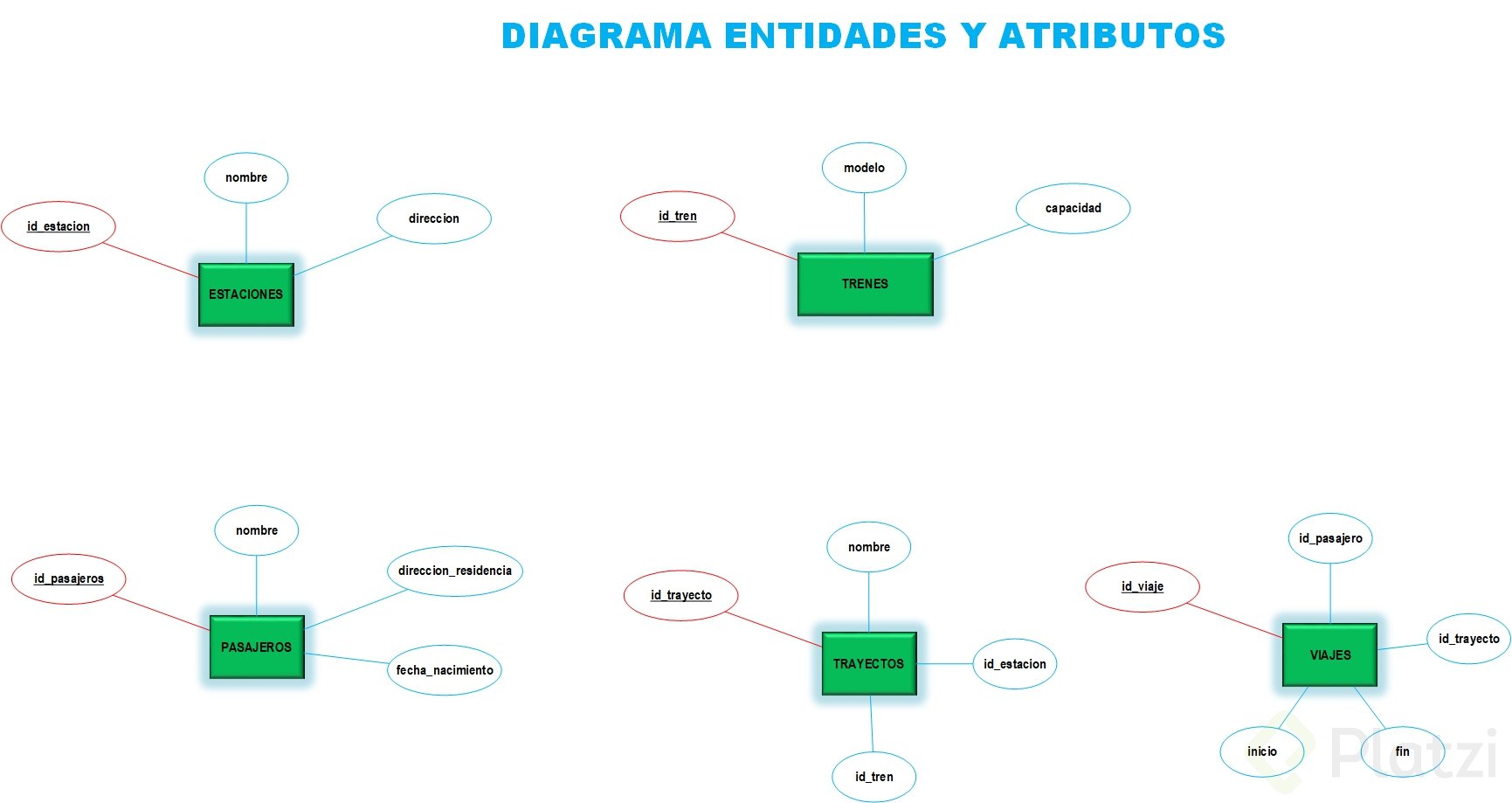

Yo hice esta esquema entidad-relaci贸n en la cu谩l agregu茅 el horario que tiene trayecto. Por ejemplo: La Ruta 1 transporta pasajero de 6:00 a 8:00 pm los Lunes. Tambi茅n le agregu茅 en la tabla trayecto los campos de estaci贸n_partida y estaci贸n_llegada. Quiz谩 esta base de datos que se est谩 realizan sea m谩s compleja porque ,en mi pa铆s, cada uno de los pasajeros tiene una tarjeta donde est谩 el saldo y tambi茅n hay tipos de tarjetas, ya sea, para universitarios, personas discapacitadas o personas comunes.

![Modelo Relacional](

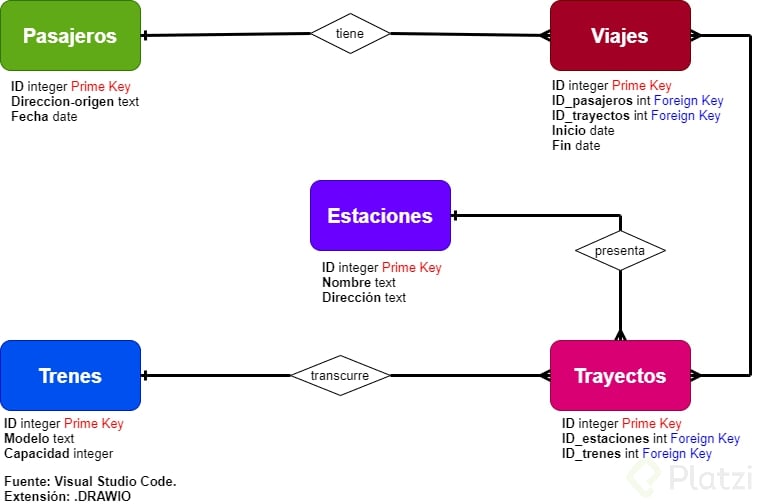

Para el que quiera crear el DER/ERD en la msima aplicacion.

Dejo tambien un video en dos partes sobre la creacion de Diagrama Entidad Relacion VIDEO 1 VIDEO 2. La herramienta tambien te permite crear la sentencia SQL de dicho diagrama.

<BEGIN;


CREATE TABLE IF NOT EXISTS public."VIAJE"
(
    "ID_TRAYECTO" serial,
    "VIAJE_Inicio" date(10),
    "VIAJE_Fin" date(10),
    "ID_PASAJERO" serial,
    "ID_VIAJE" serial,
    PRIMARY KEY ("ID_VIAJE")
);

CREATE TABLE IF NOT EXISTS public."PASAJEROS"
(
    "ID_PASAJERO" serial,
    "Nombre" character varying(50),
    "Domicilio" character varying,
    "Fecha_nacimiento" date,
    PRIMARY KEY ("ID_PASAJERO")
);

CREATE TABLE IF NOT EXISTS public."TRAYECTO"
(
    "ID_TREN" serial,
    "ID_ESTACION" serial,
    "ID_TRAYECTO" serial,
    PRIMARY KEY ("ID_TRAYECTO")
);

CREATE TABLE IF NOT EXISTS public."ESTACION"
(
    "ID_ESTACION" serial,
    "NOMBRE" character varying,
    "DIRECCION" character varying,
    PRIMARY KEY ("ID_ESTACION")
);

CREATE TABLE IF NOT EXISTS public."TREN"
(
    "Modelo" "char",
    "Capacidad" integer,
    "ID_TREN" serial,
    PRIMARY KEY ("ID_TREN")
);

ALTER TABLE public."VIAJE"
    ADD FOREIGN KEY ("ID_PASAJERO")
    REFERENCES public."PASAJEROS" ("ID_PASAJERO")
    NOT VALID;


ALTER TABLE public."TRAYECTO"
    ADD FOREIGN KEY ("ID_TRAYECTO")
    REFERENCES public."VIAJE" ("ID_TRAYECTO")
    NOT VALID;


ALTER TABLE public."TRAYECTO"
    ADD FOREIGN KEY ("ID_ESTACION")
    REFERENCES public."ESTACION" ("ID_ESTACION")
    NOT VALID;


ALTER TABLE public."TRAYECTO"
    ADD FOREIGN KEY ("ID_TREN")
    REFERENCES public."TREN" ("ID_TREN")
    NOT VALID;

END;>

Les comparto mi dise帽o. Hice lo mejor que pude 馃槢

Esto es lo que me ha parecido m谩s duro de las bases de datos: EL DISE脩O.
Considero que es complicado porque se tiene que usar una l贸gica, que a veces, es subjetiva. Por ejemplo, en la relaci贸n de PERSONA-VIAJE, est谩n los que est谩n a favor de 1:N y los que est谩n a favor de N:N.

Esta clase ha sido controversial

.
El dise帽o de la base de datos es algo fundamental y lo expuesto en clase no sigue las reglas que nos han marcado en otros cursos. Sin embargo, sigo contento porque hasta ahora este curso va muy bien y esperar茅 las siguientes clases para siempre mejorar.
.

Esta da帽do el video!!! dura 2 horas

Esta es la base de datos que dise帽茅 de una cl铆nica, quiz谩 falte algunas atributos o entidades que tendr铆an que a帽adir pero es lo que logr茅 recopilar.

me recuerda al curso de fundamentos de bases de datos

Creo que deber铆an existir los campo estaci贸n_origen y estaci贸n_destino. Porque desde una misma estaci贸n 鈥淎鈥 pueden partir trenes a distintas estaciones de destino 鈥淏鈥 o 鈥淐鈥, por lo tanto ser铆an trayectos distintos.

Viendo por ejemplo el caso de un sistema de buses, el trayecto norte-sur que dura 1 hora, puede, y debe ser ejecutado por varios buses al mismo tiempo, porque si no un pasajero tendr铆a que esperar una hora hasta que el nuevo bus saliera, y eso en una ciudad ser铆a inoficioso. Creo que aplicar铆a lo mismo para trenes.

Cuando tenemos** una relaci贸n de muchos a muchos**, 茅sto genera una tabla intermedia a la que se le suele colcar detalle_nombreTabla

En 茅ste caso seria Detalle_Viaje_Trayecto

Me qued贸 m谩s claro c贸mo pens贸 el profesor el modelo.
En primer lugar los viajes son personales (no se refiere al viaje del tren). Es decir: si un tren est谩 llevando 40 pasajeros: se est谩n realizando 40 viajes simult谩neamente.
Por otro lado, los trayectos van de estaci贸n a estaci贸n. En un principio pens茅 que eran de terminal a terminal. Tienen que ser de estaci贸n a estaci贸n para modelar los viajes entre estaciones. En este caso con el id del trayecto tendr铆amos la informaci贸n desde que estaci贸n y hasta qu茅 estaci贸n .
Ahora, si por un mismo lugar pasan distintos trenes, esto implica que distintos trayectos tendr铆an que tener el mismo desde y hasta. Resulta medio confuso, pero tendr铆a que ser as铆 para que funcione el modelo.

Mmh. No me convenci贸 mucho la explicaci贸n del profesor, algunas cosas no van acorde a lo que ya vimos en fundamentos de bases de datos.

En la explicaci贸n de este video realmente no dijo nada, no solo es saber, tambien hay que tener pedagog铆a para ense帽ar, nada que ver con el curso de fundamentos de bases datos, es claro el profesor y explica muy bien, bueno platzi a mejorar estas cosas por favor.

as铆 quedar铆a el ejemplo en draw.io

Se debe tener en cuenta que en las relaciones N:N, no se puede dejar as铆, por lo que se debe realizar una tabla transitiva que puede ser Trayecto_viaje, la cual va a contener el ID del viaje y el ID del trayecto, como llaves for谩neas (FK)
Quedando la relaci贸n:
Trayecto_viaje (1:N; un Trayecto_viaje a muchos trayectos)
Trayecto_viaje (1:N; un Trayecto_viaje a muchos trayectos)

Es Buena pr谩ctica como se ve en otros cursos es muy buena pr谩ctica tener los nombres de las tablas (sustantivos) en ingl茅s y en plural.

Yo trate de ampliar un poco la soluci贸n presentada en el reto. Adicionalmente lo enfoqu茅 mas a viajes por tren, de largas distancias, mas que a los sistemas de transporte subterraneo mas comunes.
Por favor vean mi propuesta y sean libres de a帽adir su punto de vista o preguntar si les surge alguna duda.

no lo se, este esquema la verdad no me convence mucho ,creo que podriamos hacer un mejor planteamiento

La relaci贸n pasajero viaje, luego de pensarla un rato, creo haber llegado a la conclusi贸n porqu茅 es uno a muchos, y estoy de acuerdo. (le cambiar铆a quiz谩 el nombre a la tabla VIAJE por el de TIKET y se entender铆a mejor...y mas aun, a TIKET le agregarla dos campos, no solamente inicio-destino sino HORA DE SALIDA y HORA DE LLEGADA. Ah铆 queda claro a qu茅 es a lo que se refiere con Viaje (tiket en mi caso): es UNICO para cada pasajero, y el sistema har铆a bien en avisarle al pasajero descuidado que fuera a comprar dos veces el mismo tiket "ey!! usted YA pag贸 por este VIAJE (TIKET)". Tambi茅n es claro que a esa hora, en ese tren y pasando por los mismos trayecto, pueden haber muchos pasajeros. UNO A MUCHOS PERO aclaro que con diferentes formas de pensarlo dar铆an diferentes relaciones, y en casa caso se podr铆a argumentar el porqu茅. creo no equivocarme si ESTA es la forma en que el profesor lo pens贸 (aunque creo que no fue muy claro al explicarlo)

隆Se puede hacer relaci贸n de 鈥渕uchos a muchos鈥? o crear una tabla debil para esa relaci贸n.


Le a帽ad铆 una tabla transitiva para la relaci贸n N:N

Editado en la pagina de 鈥https://drawsql.app


se me ocurre algunos cambios el m谩s importante el concepto de 鈥渢icket鈥 para tener en un viaje varios pasajeros y obviamente el pasajero puede estar en varios viajes


Adjunto el diagrama Entidad Relaci贸n que hice para este ejemplo teniendo en cuenta la relaci贸n de muchos a muchos entre buses y trayectos, estaciones y trayectos y por 煤ltimo entre pasajeros y trayectos.

Cuanto dura en si el video?

en el min 2:40 ya no carga

-- Crear la tabla Pasajero
CREATE TABLE Pasajero (
    id_pasajero SERIAL PRIMARY KEY,
    nombre VARCHAR(100) NOT NULL,
    edad INT,
    correo VARCHAR(255)
);

-- Crear la tabla Trayecto
CREATE TABLE Trayecto (
    id_trayecto SERIAL PRIMARY KEY,
    origen VARCHAR(100) NOT NULL,
    destino VARCHAR(100) NOT NULL,
    distancia DECIMAL(10, 2) NOT NULL
);

-- Crear la tabla Estaci贸n
CREATE TABLE Estaci贸n (
    id_estacion SERIAL PRIMARY KEY,
    nombre VARCHAR(100) NOT NULL,
    ubicacion VARCHAR(255)
);

-- Crear la tabla Tren
CREATE TABLE Tren (
    id_tren SERIAL PRIMARY KEY,
    modelo VARCHAR(100) NOT NULL,
    capacidad INT NOT NULL,
    velocidad INT NOT NULL
);

-- Crear la tabla Viaje
CREATE TABLE Viaje (
    id_viaje SERIAL PRIMARY KEY,
    fecha DATE NOT NULL,
    hora_salida TIME NOT NULL,
    hora_llegada TIME NOT NULL,
    id_tren INT REFERENCES Tren(id_tren),
    id_trayecto INT REFERENCES Trayecto(id_trayecto)
);

-- Crear la tabla Pasajero_Viaje
CREATE TABLE Pasajero_Viaje (
    id_pasajero INT REFERENCES Pasajero(id_pasajero),
    id_viaje INT REFERENCES Viaje(id_viaje),
    asiento_numero INT,
    estado_pago VARCHAR(50),
    PRIMARY KEY (id_pasajero, id_viaje)
);

-- Crear la tabla Trayecto_Estaci贸n
CREATE TABLE Trayecto_Estaci贸n (
    id_trayecto INT REFERENCES Trayecto(id_trayecto),
    id_estacion INT REFERENCES Estaci贸n(id_estacion),
    orden_en_trayecto INT,
    PRIMARY KEY (id_trayecto, id_estacion)
);

-- Agregar claves for谩neas a la tabla Pasajero_Viaje
ALTER TABLE Pasajero_Viaje
ADD CONSTRAINT fk_pasajero
FOREIGN KEY (id_pasajero)
REFERENCES Pasajero(id_pasajero);

ALTER TABLE Pasajero_Viaje
ADD CONSTRAINT fk_viaje_pasajero
FOREIGN KEY (id_viaje)
REFERENCES Viaje(id_viaje);

-- Agregar claves for谩neas a la tabla Trayecto_Estaci贸n
ALTER TABLE Trayecto_Estaci贸n
ADD CONSTRAINT fk_trayecto
FOREIGN KEY (id_trayecto)
REFERENCES Trayecto(id_trayecto);

ALTER TABLE Trayecto_Estaci贸n
ADD CONSTRAINT fk_estacion
FOREIGN KEY (id_estacion)
REFERENCES Estaci贸n(id_estacion);

-- Agregar claves for谩neas a la tabla Viaje
ALTER TABLE Viaje
ADD CONSTRAINT fk_tren
FOREIGN KEY (id_tren)
REFERENCES Tren(id_tren);

ALTER TABLE Viaje
ADD CONSTRAINT fk_trayecto_viaje
FOREIGN KEY (id_trayecto)
REFERENCES Trayecto(id_trayecto);

-- Agregar claves for谩neas a la tabla Pasajero_Viaje
ALTER TABLE Pasajero_Viaje
ADD CONSTRAINT fk_pasajero_viaje
FOREIGN KEY (id_pasajero, id_viaje)
REFERENCES Viaje(id_pasajero, id_viaje);

De bases de datos aprend铆 qye de muchos a muchos siempre debe haber una tabla intermedia

Creo que la solucion deberia haber sido asi.

wow, me ayud贸 tanto verlo plasmado en papel!

Veo que un buen ejemplo para los cursos de bases de datos son los trenes, Es interesante como en los otros cursos toman al trayecto o linea lo toman como una entidad y en este mas bien como una tabla pivot para relacionar el viaje de los pasajeros en las diferentes estaciones y trenes.

As铆 me qued贸 el diagrama en (draw .io)

asi es como plantee mi entidad-relaci贸n

Esquema

Que bueno haber visto el curos de fundamentos de bases de datos porque ahora s茅 que se necesita crear una tabla piv贸te entre Trayecto y Viaje

Comparto mis graficos.
Algo que me ayudo mucho fue preguntarm desde lo plural a lo singular , es decir:

  • 驴Cu谩ntos pasajeros puede tener un viaje?

  • 驴Cu谩ntos viajes puede tener un pasajero?


En la tabla TRAYECTO deber铆a haber 2 id de estaci贸n, la de salida y la de llegada para tener m谩s informaci贸n.

Holaaa,

Me parece que hacer ERD se merece o a lo mejor un curso o una clase en particular dedicada.

Pero por ah铆 me puse a investigar diagramas de referencia y termin茅 haciendo el m铆o, lo comparto, igual creo que hay muchas cosas que se pueden debatir al momento de diagramar.

He cambiado viaje por ticker, esto es personal ya que no estoy familiarizado con los servicios de trenes.

馃槂

PgAdmin 4 te deja hacer un DER y luego de eso puedes exportarlo a SQL para crear las tablas.

Es sumamente importante en esta etapa de dise帽o:
1- Tener los requerimientos de consultas a la base de datos
2- Analizar los requerimientos de entradas a partir de los de salida

Una pr谩ctica que ayuda a modelar sin desperdicio.

Hola!
Hice un replanteamiento para acotarme en el proceso de pasajeros y viajes, conservando la posibilidad de hacer track de rutas y analisis de tiempos.
Dejo a continuaci贸n los enunciados conforme a la definici贸n de entidades y el diagrama de las tablas.

Saludos!


Entidad: Pasajero
Tipo de entidad: Catalogo
Descripcion: Catalogo de pasajeros que hacen uso de un tren
Atributos: Id, Id Estacion de origen, Id Estacion de destino, Fecha de viaje

Entidad: Lineas
Tipo de entidad: Catalogo
Descripcion: Catalogo de lineas o rutas del sistema de trenes
Atributos: Id, Nombre, Estatus

Entidad: Estacion
Tipo de entidad: Catalogo
Descripcion: Catalogo de estaciones de trenes incorporadas al sistema
Atributos: Id, Nombre, Estatus

Entidad: LineasEstaciones
Tipo de entidad: Cruce
Descripcion: Cruce entre lineas y estaciones para determinar rutas
Atributos: Id, Id de linea, Id de estacion, Orden, Estatus

Entidad: Tren
Tipo de entidad: Catalogo
Descripcion: Catalogo de trenes incorporados al sistema
Atributos: Id, Cupo, Estatus

Entidad: BitacoraViajesTrenes
Tipo de entidad: Cruce
Descripcion: Cruce entre trenes y lineas para registrar los viajes que hace un tren
Atributos: Id, Id de tren, Id de linea, Fecha de inicio de viaje, Fecha de fin de viaje

Entidad: BitacoraViajesPasajeros
Tipo de entidad: Movimiento
Descripcion: Cruce entre pasajeros, trenes y lineas para registrar la ruta que sigue un pasajero
Atributos: Id, Id de tren, Id de linea, Id de pasajero, Tiempo de viaje, Tiempo de espera, Fecha de registro


Hay que prestarle m谩s atenci贸n a lo que se dice. A la hora de explicar las relaciones se dijeron varias impresiciones durante el video que resultan confusas.

recomiendo esta pagina para hacer diagramas https://www.diagrams.net/ es muy buena y util

excelente clase muy buena explicaci贸n

Interesante tecnica para dise帽ar el modelo entidas relacion.

Se le puede agregar otra tabla para los boletos que asocie al pasajero, con el tren y el trayecto y dependiendo del tipo de trayecto incluso una habitaci贸n.

Vaya. De las clases mejor explicadas que he tenido hasta el momento. No hubo ambig眉edad en ning煤n momento

En el caso por ejemplo que en la tabla trayecto quiero poner id_estacion1 (la de origen) y otro id_estacion2 (la de destino), tengo que referencias ambas columnas de la tabla trayecto al id de estacion? o hacer dos tablas iguales de estacion pero que una sea origen y otra destino?

As铆 est谩 quedando mi esquema relacional. Feedback? ![](https://static.platzi.com/media/user_upload/image-93d0bb4b-2b34-4a41-9c1e-8443ca8721a9.jpg)

este ejemplo de los trayectos en tren es muy explicativo para entender el modelo entidad relacion, felicidades bueno forma de ense帽ar

![](https://lucid.app/lucidchart/4baf68e3-c096-4e59-a12d-0c3668d12b68/edit?viewport_loc=-2017%2C-415%2C1767%2C644%2C0_0\&invitationId=inv_c73c23b2-1342-4fe0-9d36-fb4a50b7192f)![]()![]()![](file:///C:/Users/Acer/Desktop/Diagrama%20en%20blanco.jpeg)
Lo que yo entiendo en Per煤, es que para una misma Ruta, los buses salen cada 10 min, pero sin embargo aqu铆 es diferente. "La ruta 31 esta siendo ejecutara por un bus, y hasta que no termina esa ruta, no arranca otro bus con el mismo n煤mero"
Aqui no entiendo algunos t茅rminos, necesito muy bien entender ello! 1 Trayecto atraviesa muchas estaciones, y en una estaci贸n pasan muchos trayectos!... ENTONCES NO SER脥A DE MUCHOS A MUCHOS? Se agradece!

woow, que gran explicaci贸n, sinceramente soy nuevo en este tema de las bases de datos y la forma en que explico el proceso y la forma de relacionar los conceptos, me pareci贸 genial. Logre entender con detalle y tener la necesidad de continuar aprendiendo de este mundo de la data, muchas gracias!

![](https://github.com/Fosierras11032019/platzi/blob/master/postgres-Page-2.jpg)

como que hay algo que esta mal y que no est谩 bien鈥

Me encanta que haya usado papel y l谩piz. Le entend铆 perfecto.

10. Dise帽ando nuestra base de datos: estructura de las tablas

  • Pensar en los elementos f铆sicos involucrados

El tema de las llaves no fue nada claro. NADA.

A continuaci贸n el modelo.

Entender铆a la estaci贸n es solo la estaci贸n de origen, ya que en un trayecto se pasa por multiples estaciones.

Amigos recomendacion del curso practico de sql, coloquen una tupla llamada 鈥渁ctive鈥 binaria, esto por que cuando necesiten borrar un tren un pasajero dejar una estacion fuera de servicio etc.
.
seria algo asi

CREATE TABLE ESTACION (
`id` INT(25) UNIQUE PRIMARY KEY NOT NULL  AUTO_INCREMENT,
`names` varchar(20) NOT NULL,
`direccion` text,
`actives` TYINT (1) DEFAULT 1
);

Hola te dejo mis notas complementadas con aportes de la comunidad en PDF
https://drive.google.com/file/d/1XaWjOnwinZ0ljpaw1ejwb-3is0Eeh0gJ/view?usp=sharing

La forma en la que llo relaciono me parece bastante asertada. Yo estaba haciendo un proyecto con datos de viajes de uber, y relacione todos las tablas. Aca lo hace de forma mas ordenada

Considero que Trayecto no debe tener los trenes, ya que fijas que trenes a los trayectos, en cambios si los pone en los viajes puedes asignar el tren que tengas disponible al viaje.

Tambi茅n considero que la relaci贸n de pasajeros y viajes es N:N puesto que un viaje puede tener varios pasajeros, tan solo visualicen la tabla de viajes, un viaje tendr铆a un 煤nico registro con su ID 鈥溍簄ico鈥 y en el campo id_pasajero, solo podr铆as asignarle un pasajero, se necesitar铆a una tabla de uni贸n con los ids de pasajaeros y el id del viaje.

En lo personal el Trayecto deberia de tener su estaci贸n de inicio y su estaci贸n de FIN
Tambien concuerdo que la recomendaci贸n en base de datos es definir las tablas en plural y minusculas

Creo que el profe se salt贸 la parte de crear una tabla de uni贸n para la relaci贸n de muchos a muchos. Es decir una tabla intermedia.

Lo que hizo fue diferenciar entre objetos (pasajeros, estaciones y trenes) de transacciones u relaciones o acciones (trayectos, viajes).

Me costo, pero lo pude hacer en el pgAdmin.

驴Alguien m谩s est谩 aprendiendo esto, aunque no sea un inform谩tico/programador ?

Diagrama de mi estructura de base de datos

ERD

Compa帽eras por aqu铆 les comparto mi ERD del proyecto hasta el momento.
La herramienta con la que lo realic茅 fue Lucidchart. Espero les sirva.

Excelente explicaci贸n, primero diagramar el planteamiento de problema, antes de ejecutarlo par atener un mayor entendimiento.

Para los casos de relaci贸n muchos a muchos las formas normales , especificamente la 4ta forma normal nos dice que debemos de crear una tabla adicional o bien llamada tabla pivote.

El dise帽o de un modelo relacional depende de los requerimientos y el conocimiento que se tenga del proceso o negocio a resolver, de acuerdo a lo anterior, desde esa perspectiva podr铆an generarse modelos diferentes.

No quedo claro la formulaci贸n del diagrama, se supone que ESTACION, TREN Y PASAJEROS seg煤n el son las unicaas entidades porque son objetos tangibles, luego se crean las TABLAS trayecto y viaje las cuales son relaciones pero se representan como tablas igual. Es importante dejar claro esta explicaci贸n, hay un vac铆o de informaci贸n en lo que se refiere a abstracci贸n de datos y el modelado.

Lo mas importante de aqu铆 es saber como colocar el nombre de las tablas y las relaciones que pueden tener con ella es por eso que lo del profe me parece un buen ejemplo.

De mis clases favoritas

No quede convencido con algunas relaciones y cardinalidades, por ejemplo para mi un viaje puede tener varios pasajeros al mismo tiempo , y por ejemplo en trayecto se deber铆a decir la estaci贸n de inicio y de llegada .
por el curso de fundamentos de bases de datos entend铆 que en la relacion de muchos a muchos hay que crear una tabla transitoria, algo que no veo en el diagrama del profesor.

Veo que la l贸gica para el dise帽o de base de datos es algo subjetiva, como leo en los comentarios algunos compa帽eros opinan que deber铆a ser 1:N y otros N:N. Ambas formas tienen base entonces mi pregunta es: Esto afectar铆a en gran medida el desarrollo de la base de datos y el funcionamiento de la empresa? Es decir, si uso el 1:N el resultado en el ejecuci贸n ser谩 igual si uso N:N y que tanto afectar铆a?

Al dise帽o se le puede agregar una tabla transitiva, vamos a ver como funciona si esta

Llaves for谩neas : Hemos de tener en cuenta con que tablas se relacionan.

Les recomiendo mucho Drawsql, hay que crear una cuenta pero se hacen unos diagramas Fabulosos!! en minutos, les dejo el mio:

quiz谩 el cambio que har铆a yo es crear una tabla llamada RUTA(id,nombre, origen_id, salida_id) relacionada con ESTACION, y RUTA, PASAJERO Y TREN relacionadas en una tabla transitiva VIAJE (o TICKET).

Mi pregunta ser铆a, 驴c贸mo puede un mismo tren hacer varios trayectos en paralelo? Osea, si tengo un tren que sale de la estaci贸n A a la estaci贸n B (trayecto 1), 驴c贸mo puede ir de la estaci贸n C a la estaci贸n D (trayecto 2)? No puedo comprender el sentido. Igual pasa con la relaci贸n entre estaci贸n y trayecto: una estaci贸n puede tener varios trayectos, pero un trayecto tambi茅n puede cubrir varias estaciones. En ese caso, 驴la relaci贸n no deber铆a ser de muchos a muchos?

Est谩 mal la relaci贸n de trayecto-viaje, puesto que la tabla viaje es una tabla intermedia (o transitiva) entre pasajero y trayecto, trayecto le corresponde a muchos viajes, pero un viaje solo a un trayecto.

Comparto mi diagrama f铆sico, aplicando lo aprendido en el curso Fundamentos de Bases de Datos

con la herramienta 鈥渓ucidchart鈥:

Tabla viaje

Tabla trayecto

Tabla pasajero
