Capa de enlace de datos

14/26
Recursos

La capa de enlace de datos es responsable de la transferencia fiable de informaci贸n a trav茅s de un circuito de transmisi贸n de datos. Es la segunda capa del modelo OSI.

驴Qu茅 es la capa de enlace de datos?

La capa de enlace de datos recibe peticiones de la capa de red y utiliza los servicios de la capa f铆sica.

Lo que hace esta capa para evitar errores es que divide los datos en 鈥渢ramas鈥 (unidad de env铆o de datos que verifica que no sean muy chicas [runts] y ni muy grandes [giants] ) haci茅ndola m谩s confiable ya que tambi茅n verifica que se hayan recibido bien los datos.

Protocolos de la capa de enlace de datos

Ethernet

Es un est谩ndar de redes de 谩rea local para computadoras, por sus siglas en espa帽ol Acceso M煤ltiple con Escucha de Portadora y Detecci贸n de Colisiones. Su nombre procede del concepto f铆sico de 茅ter.

Subcapas LLC y MAC

Dentro de la capa de enlace de datos (DLL), la IEEE 802 seccion贸 la misma en dos sub-capas, la subcapa LLC (Logical Link Control) o subcapa de control de enlace l贸gico y la subcapa MAC (Media Access Control) o subcapa de control de acceso al medio.

MAC: se refiere a los protocolos que sigue el host para acceder a los medios f铆sicos, fijando as铆 cu谩l de los computadores transmitir谩 datos binarios. Se encarga de la topolog铆a l贸gica de la red y del m茅todo de acceso a esta, cabe destacar que cada tecnolog铆a de red tiene una subcapa MAC diferente, y en esta residen las direcciones MAC.

LLC: transporta los datos de protocolo de la red, un paquete IP, y agrega m谩s informaci贸n de control para ayudar a entregar ese paquete IP en el destino, agregando los componentes de direccionamiento: el Punto de Acceso al Servicio Destino (DSAP) y el Punto de Acceso al Servicio Fuente (SSAP). Luego este paquete IP reempaquetado viaja hacia la subcapa MAC para que la tecnolog铆a espec铆fica requerida le adicione datos y lo encapsule.

Referencias de MAC y LLC

VLAN (Virtual Local Area Network - Red de 脕rea Local Virtual)

M茅todo para crear redes l贸gicas independientes dentro de una misma red f铆sica.

ATM (Asyncronous Transfer Mode - Modo de Transferencia As铆ncrona)

Transporte de una gama completa de tr谩fico de usuarios, incluidas las se帽ales de voz, datos y video.

HDP (Heterogeneous Data Protocol - Protocolo de Datos Heterog茅neos)

Se considera como base para el intercambio de datos entre diferentes nodos en un sistema de software distribuido. Se propone una implementaci贸n software de este protocolo, que permite estandarizar la transmisi贸n de datos manteniendo su m铆nimo volumen posible.

Frame Relay

Es una t茅cnica de comunicaci贸n mediante retransmisi贸n de tramas para redes de circuito virtual

HDLC (High-Level Data Link Control - Control de Enlace de Datos de Alto Nivel)

Es un protocolo de comunicaciones de prop贸sito general punto a punto que opera a nivel de enlace de datos.

PPP (Point-to-Point Protocol - Protocolo de Punto a Punto)

Establece una conexi贸n directa entre dos nodos de una red.

Q.921

Este protocolo multiplexa varias conexiones en un solo canal real entre usuarios.

Token Ring

Este testigo permite a cualquier estaci贸n emisora de la red (anillo) enviar datos cuando llega el testigo a esa ubicaci贸n.

Aporte creado por Brandon Verdeja

Aportes 41

Preguntas 6

Ordenar por:

驴Quieres ver m谩s aportes, preguntas y respuestas de la comunidad?

o inicia sesi贸n.


Si quieren saber sobre los runts y giants: aqui
Si quieren ver las notas completas del curso: aqu铆
馃槈

Sin palabras鈥

Resumen: Capa de enlace de datos

*Su principal prop贸sito es el direccionamiento (aqu铆 se encuentran protocolos como MAC)

*Para evitar que la informaci贸n que pasa de la capa 1 a la capa 3 tenga errores es que se divide la informaci贸n en tramos (Si es confiable mandara un mensaje de confirmaci贸n )

La capa de enlace de datos tambi茅n se tiene que preocupar por el control de acceso

*Esta capa al tener por ejemplo un emisor que env铆a mucha informaci贸n y un receptor que recibe muy poca informaci贸n evita que el receptor se inunde de informaci贸n.
(Se encuentran protocolos como: Ethernet, 802.11, MAC 鈥)

Comparto un aporte muy bueno que estaba en el otro curso:
Capa de Enlace de Datos: Es la que se encarga de comunicar la parte fisica con la parte logica.
MAC: Capa de acceso al medio fisico. Esto es una direccion que identifica unicamente a cada una de las tarjeta de red que tiene nuestros dispositivos.
LLC: Capa de acceso l贸gico, esta capa es la que nos permite pasar los datos de forma l贸gica, transformarlos para que la capa de red pueda recbirla.
Gestion del canal: la capa va a contar con protocolos que le permiten a la se帽al decir si va a una solo canal o si es duplex o full duplex.
Segmentaci贸n de la trama: El tama帽o del mensaje no puede ser muy grande ni muy peque帽o. Verifica que no sean tramas muy largas ni cortas.
Control de errores y recuperaci贸n de fallos: Lo que hace es poner caracteres que nos ayudan al final de la trama para identificar si esos datos llegaron completos, si se agrego informaci贸n por el camino o si se perdi贸.

no explica bien

Espero les ayude.

No encuentro mucho la gracias de que las partes mas importantes de la explicacion las dejen en las lecturas, cuando bien pudiera hacer explicar en el video con un ejemplo real.

La que me llamo la atenci贸n fue ATM que por el nombre pensaba que era de un cajero o algo as铆, pero realmente es Asyncronus transfer mode que integra los servicios que est谩n y no est谩n orientados a la conexi贸n como lo son el protocolo TCP y UDP

En youtube hay un video que habla sobre esto y redes, se llama
Guerreros de la red esta interesante
https://www.youtube.com/watch?v=1c2U1R8XXvA

Esta capa se encarga de ser un puente entre fisico y lo l贸gico, sirve para redireccionar datos y evitar que colapse el receptor si este es muy lento y el emisor muy r谩pido ya que sirve de filtro. Un protocolo es el MAC por ejemplo que es un numerito grabado en las tarjetas de red en nuestras compus.

La capa de enlace de datos existe como una capa de conexi贸n entre los procesos de software de las capas por encima de ella y la capa f铆sica debajo de ella. Como tal, prepara los paquetes de capa de red para la transmisi贸n a trav茅s de alguna forma de medio, ya sea cobre, fibra o entornos /medios inal谩mbricos.

En muchos casos, la Capa de enlace de datos est谩 incorporada en una entidad f铆sica como tarjeta de interfaz de red (NIC) de Ethernet, que se inserta dentro del bus del sistema de una computadora, switch o router y hace la conexi贸n entre los procesos de software que se ejecutan en los dispositivos finales y los medios f铆sicos. Sin embargo, la NIC no es solamente una entidad f铆sica. El software asociado con la NIC permite que la NIC realice sus funciones de intermediara preparando los datos para la transmisi贸n y codificando los datos como se帽ales que deben enviarse sobre los medios asociados.

La subcapa MAC se sit煤a en la parte inferior de la capa de enlace de datos (capa 2 del Modelo de Referencia OSI). La implementaci贸n exacta de esta subcapa puede variar dependiendo de los requerimientos de la capa f铆sica (por ejemplo Ethernet, Token Ring, WLAN).
.
.
Algunas de las funciones de la subcapa MAC incluyen:

  • Controlar el acceso al medio f铆sico de transmisi贸n por parte de los dispositivos que comparten el mismo canal de comunicaci贸n.

.

  • Agregar la direcci贸n MAC del nodo fuente y del nodo destino en cada una de las tramas que se transmiten.

.

  • Al transmitir en origen debe delimitar las tramas de red agregando bits de bandera (flags) para que el receptor pueda reconocer el inicio y fin de cada trama.

.

  • Al recibir en destino debe determinar el inicio y el final de una trama de datos dentro de una cadena de bits recibidos por la capa f铆sica.

.

  • Efectuar detecci贸n y, si procede, correcci贸n de errores de transmisi贸n.

.

  • Descartar tramas duplicadas o err贸neas.

Fuente: (https://es.wikipedia.org/wiki/Control_de_acceso_al_medio)

lo que nos dice chatGPT
La Capa de Enlace de Datos es la segunda capa del modelo OSI y se encuentra entre la Capa F铆sica y la Capa de Red. Su principal funci贸n es proporcionar una comunicaci贸n fiable entre los dispositivos conectados en la misma red local.

La Capa de Enlace de Datos se divide en dos subcapas: Control de Acceso al Medio (MAC) y Control de Enlace L贸gico (LLC). La subcapa MAC es responsable de la identificaci贸n 煤nica de los dispositivos conectados a la red y de la gesti贸n del acceso al medio compartido, mientras que la subcapa LLC proporciona una interfaz con la capa de red superior y controla el flujo de datos entre los dispositivos.

La Capa de Enlace de Datos se encarga de enviar los datos entre los dispositivos a trav茅s de la red y de garantizar que los datos se entreguen sin errores y en el orden correcto. Tambi茅n proporciona mecanismos para la detecci贸n y correcci贸n de errores de transmisi贸n y para el control de flujo de datos.

En resumen, la Capa de Enlace de Datos en el modelo OSI proporciona una comunicaci贸n fiable entre los dispositivos conectados en la misma red local. Se divide en dos subcapas: Control de Acceso al Medio y Control de Enlace L贸gico, que trabajan juntas para garantizar que los datos se entreguen correctamente y en el orden correcto.

El nivel de enlace de datos (en ingl茅s: data link level) o capa de enlace de datos, es la segunda capa del modelo OSI,鈥 es responsable de la transferencia fiable de informaci贸n a trav茅s de un circuito de transmisi贸n de datos. 鈥 Recibe peticiones de la capa de red y utiliza los servicios de la capa f铆sica.

La clase no queda muy clara, me toco buscar en youtube.

Veo que Ethernet est谩 tanto en la capa 1 como en la capa 2.

Modelo OSI: Capa de datos:
Se encuentra sobre la capa f铆sica. Encuentra numeraciones como MAC que es la identificaci贸n de la tarjeta de Red.
Tiene como proposito el direccionamiento f铆sico y garantizo que la informaci贸n pase de forma confiable entre la capa 1 y la
Divide los datos para asegurar la reducci贸n de los errores en la transmisi贸n.
Asegura que la informaci贸n sea transmitida con 鈥渁ccesos鈥 lo que garantiza que solamente el destinatario pueda acceder a los datos.
Trabaja con protocolos que se detallan a continuaci贸n:
Ethernet: Es el estandard de conexiones LAN.
LLC/MAC: Esta es una subcapa de la capa de datos. LLC agrega a los paquetes datos que ayudan a entregar ese paquete en el destino, por ejemplo, agrega el Punto de Acceso al Servicio Destino (DSAP) y el Punto de Acceso al Servicio Fuente (SSAP). Luego se env铆a a MAC, la cual se encarga de la l贸gica de la red y del m茅todo de acceso a esta mediante una subcapa que proporciona direcciones MAC.
VLAN: Es un m茅todo para crear redes locales virtuales en una misma red f铆sica.
ATM: Es un m茅todo de transferencia para se帽ales de voz, datos y video.
HDP: Es una base para transmisi贸n de datos entre diferentes nodos de una red. Lo que busca es enviar datos de manera que la transmisi贸n se mantenga en el minimo volumen posible.
HDLC: Protocolo de comunicaci贸n punto a punto.
PPP: Protocolo de comunicaci贸n punto a punto.

La capa de enlace de datos es la segunda capa del modelo OSI y se encarga de la transferencia confiable de datos entre nodos adyacentes en una red. Esta capa toma los paquetes de la capa de red y los encapsula en tramas, que son unidades de datos m谩s peque帽as que pueden ser transmitidas a trav茅s del medio de comunicaci贸n.

Capa de enlace de datos

La capa de enlace de datos es la segunda capa del modelo OSI y se encarga de proporcionar servicios para la transmisi贸n de datos a trav茅s del medio f铆sico. Su funci贸n principal es la de recibir datos de la capa de red y convertirlos en tramas que se puedan transmitir a trav茅s de la red.

Protocolos de la capa de enlace de datos

En la capa de enlace de datos existen varios protocolos utilizados para la transmisi贸n de datos. Algunos de los m谩s importantes son:

Subcapas LLC y MAC

La capa de enlace de datos se divide en dos subcapas: LLC y MAC. La subcapa LLC (Logical Link Control) proporciona servicios de control de flujo y de acceso al medio. La subcapa MAC (Media Access Control) se encarga de la administraci贸n del acceso al medio y de la transmisi贸n de los datos.

VLAN

La tecnolog铆a VLAN (Virtual Local Area Network) permite segmentar una red f铆sica en varias redes virtuales. Esto permite una mayor flexibilidad en la administraci贸n de la red y una mejor utilizaci贸n del ancho de banda disponible.

ATM

Asynchronous Transfer Mode (ATM) es un protocolo de transferencia de datos que utiliza un esquema de conmutaci贸n de paquetes. Es utilizado en redes de alta velocidad, como las redes de 谩rea amplia y las redes de alta velocidad.

HDLC

High-Level Data Link Control (HDLC) es un protocolo de control de enlace de datos utilizado en redes WAN. Es utilizado para establecer una conexi贸n punto a punto y proporcionar servicios de control de flujo y de recuperaci贸n de errores.

Frame Relay

Frame Relay es un protocolo de conmutaci贸n de paquetes utilizado en redes WAN. Es utilizado para establecer conexiones permanentes entre dos puntos y proporciona un alto grado de confiabilidad y un bajo retardo de transmisi贸n.

PPP

Point-to-Point Protocol (PPP) es un protocolo de control de enlace de datos utilizado en redes WAN. Es utilizado para establecer una conexi贸n punto a punto y proporciona servicios de control de flujo, recuperaci贸n de errores y autenticaci贸n.

Q.921

Q.921 es un protocolo utilizado en redes ISDN para establecer y mantener una conexi贸n de enlace de datos. Proporciona servicios de control de flujo y de recuperaci贸n de errores.

Token Ring

Token Ring es un protocolo de acceso al medio utilizado en redes LAN. Utiliza un anillo l贸gico para controlar el acceso al medio y proporciona un alto grado de confiabilidad y un bajo retardo de transmisi贸n.

En resumen, la capa de enlace de datos es esencial para garantizar una transmisi贸n de datos sin errores y con un alto grado de confiabilidad. Los diferentes protocolos y tecnolog铆as utilizados en esta capa se adaptan a las necesidades espec铆ficas de las redes y proporcionan una amplia gama de soluciones para la transmisi贸n de datos.

A diferencia de otros, este curso me quedo debiendo mucho, no es muy clara la tutora. Pero bueno da una idea de ahi empezar a buscar en youtube

CAPA DE ENLACE DE DATOS

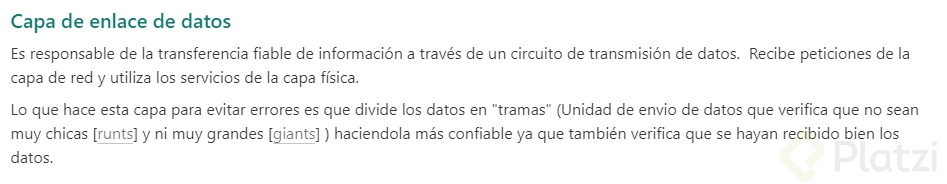

La capa de enlace de datos recibe peticiones de la capa de red y utiliza los servicios de la capa f铆sica.

Lo que hace esta capa para evitar errores es que divide los datos en 鈥渢ramas鈥 (unidad de env铆o de datos que verifica que no sean muy chicas [runts] y ni muy grandes [giants] ) haci茅ndola m谩s confiable ya que tambi茅n verifica que se hayan recibido bien los datos.

Buenas Tardes

En la actualidad varias de esas tecnologias que estan en la imagen son obsoletas, podemos concentrarnos en Ethernet y todos sus derivados 802.xx. Lo mas importante de entender en la capa 2, es que en esta encontramos la direccion MAC que tienen por ejemplo las tarjetas de red de los PCs o los puertos de los SW o enrutadores. En esta capa se realiza el envio de las tramas de acuerdo a esta direccion.

Desde la informacion en bits(capa 1) aqui en esta capa es el momento en el cual nuestro 鈥淗ola鈥 hacia roberta de facebook, comienza a viajar鈥 para ello nuestros equipos dentro de 鈥淣UESTRA RED鈥 se tienen que diferenciar, esto lo hace a travez de las MAC. el router por mas que tengamos 5 dispositivos conectados a el, sabe atravez de la MAC a que dispositivo le corresponde ese 鈥淗OLA鈥 (Esta teconologia es de Uno a uno = Unicast)

MAC : Es para reconocer dispositivos dentro de una red, es como una numeraci贸n especial y podemos encontrar esa informaci贸n mucho m谩s detallada en una lectura.

CAPA DE ENLACE DE DATOS
Esta capa su prop贸sito principal es el direccionamiento f铆sico, por ello aqu铆 encontramos protocolos como Mac que se encarga o es una numeraci贸n especial para identificar dispositivos dentro de una red.
La informaci贸n conforme va viajando se le va a帽adiendo nueva informaci贸n, o se va transformando de alguna manera.

Runts es un fragmento cuyo tama帽o es menor al tama帽o minimo de fragmento IEEE-802.3 standard frames que en Internet seria 64 bytes
Giants son fragmentos cuyo tama帽o excede a la m谩xima transmisi贸n de unidad (MTU) que en internet serian 1500bytes

Capa de Enlace
La capa de enlace (N2) pretende ser capaz de proporcionar un tr谩nsito de datos fiable a trav茅s de un enlace f铆sico.

Para ello debe crear y reconocer los l铆mites de las tramas, as铆 como opcionalmente resolver los problemas derivados del deterioro, p茅rdida o duplicidad de las tramas y colisiones en conexiones de multidifusi贸n.

Tambi茅n puede incluir alg煤n mecanismo de control del flujo que evite la saturaci贸n de un receptor que sea m谩s lento que el emisor. Suele tener una conexi贸n con el nivel f铆sico (MAC -Medium Access Control-) y varias con el nivel de red (LLC -Logical Link Control-)

Capa 8

capa de enlace de dato

  • direccionamiento f铆sico: mac
  • dividir informaci贸n en tramos para enviarlos a la capa siguiente
  • accesos al medio: solo da acceso a las maquinas que se les dio permiso
  • regula velocidad al momento de llegar informaci贸n a un receptor, para evitar la saturaci贸n

Capa de Enlace de datos
La capa de enlace de datos es donde la informaci贸n se convierte en 鈥減aquetes鈥 coherentes y tramas que se transmiten a las capas superiores. En esencia, la capa de enlace de datos descomprime los datos que vienen de la capa f铆sica y traduce la informaci贸n de las capas superiores en los datos a ser enviados a trav茅s de la capa f铆sica. La capa de enlace de datos es tambi茅n responsable de la captura y la compensaci贸n de los errores que se producen en la capa f铆sica.
![](

Protocolos:

Ethernet: Es un est谩ndar de redes de 谩rea local para computadoras, por sus siglas en espa帽ol Acceso M煤ltiple con Escucha de Portadora y Detecci贸n de Colisiones. Su nombre procede del concepto f铆sico de 茅ter.

Subcapas LLC y MAC
Dentro de la capa de enlace de datos (DLL), la IEEE 802 seccion贸 la misma en dos sub-capas, la subcapa LLC (Logical Link Control) o subcapa de control de enlace l贸gico y la subcapa MAC (Media Access Control) o subcapa de control de acceso al medio.

MAC: Se refiere a los protocolos que sigue el host para acceder a los medios f铆sicos, fijando as铆 cu谩l de los computadores transmitir谩 datos binarios. Se encarga de la topolog铆a l贸gica de la red y del m茅todo de acceso a 茅sta, cabe destacar que cada tecnolog铆a de red tiene una subcapa MAC diferente, y en esta residen las direcciones MAC.

LLC: Transporta los datos de protocolo de la red, un paquete IP, y agrega m谩s informaci贸n de control para ayudar a entregar ese paquete IP en el destino, agreg谩ndolos componentes de direccionamiento: el Punto de Acceso al Servicio Destino (DSAP) y el Punto de Acceso al Servicio Fuente (SSAP). Luego este paquete IP reempaquetado viaja hacia la subcapa MAC para que la tecnolog铆a espec铆fica requerida le adicione datos y lo encapsule.

**VLAN (Virtual Local Area Network - Red de 脕rea Local **Virtual) M茅todo para crear redes l贸gicas independientes dentro de una misma red f铆sica.
ATM (Asyncronous Transfer Mode - Modo de Transferencia As铆ncrona) Transporte de una gama completa de tr谩fico de usuarios, incluidas las se帽ales de voz, datos y video.

HDP (Heterogeneous Data Protocol - Protocolo de Datos Heterog茅neos) Se considera como base para el intercambio de datos entre diferentes nodos en un sistema de software distribuido. Se propone una implementaci贸n software de este protocolo, que permite estandarizar la transmisi贸n de datos manteniendo su m铆nimo volumen posible.

Frame Relay: Es una t茅cnica de comunicaci贸n mediante retransmisi贸n de tramas para redes de circuito virtual

HDLC (High-Level Data Link Control - Control de Enlace de Datos de Alto Nivel) Es un protocolo de comunicaciones de prop贸sito general punto a punto, que opera a nivel de enlace de datos.
PPP (Point-to-Point Protocol - Protocolo de Punto a Punto) Establece una conexi贸n directa entre dos nodos de una red.
Q.921 Este protocolo multiplexa varias conexiones en un solo canal real entre usuarios.
Token Ring Este testigo permite a cualquier estaci贸n emisora de la red (anillo) enviar datos cuando llega el testigo a esa ubicaci贸n.

Estuve viendo qu茅 onda con el protocolo Token Ring. Me pareci贸 interesante.
Primero que nada, la red debe tener forma de anillo, como en la imagen de abajo:

  1. En la red siempre circulan frames vac铆os de informaci贸n esperando a ser usados.
  2. Cuando un host quiere mandar informaci贸n, espera a que un frame vaci贸 llegue, le coloca el mensaje y le pone a su 鈥渢oken鈥 un 1 l贸gico.
  3. Este frame sigue circulando por la red, host por host hasta que se encuentra con el destinatario. El destinatario recibe el mensaje y cambia el valor del 鈥渢oken鈥 de 1 a un 0.
  4. El frame sigue circulando hasta encontrarse nuevamente con el emisor, si el emisor ve que el 鈥渢oken鈥 tiene un 0 reconoce que el mensaje ya fue entregado y limpia todo el frame para que pueda ser usado para otra cosa.

capa de enlace de datos

los protocolos de comunicaci贸n

Buen d铆a.

No me queda claro que es Ethernet 80211.

Muchas gracias.

En cada capa hay diferentes protocolos, 贸 estandares o normativas para realizar las comunicaciones. Desde lo m谩s f铆sico.

Este es un ejemplo de la estructura de la trama de transmisi贸n de datos cuando se usa el protocolo 802.11 en la capa 1 (Ethernet). Basicamente delimita espacios para cada fragmento de informaci贸n

Seg煤n entiendo ethernet es un est谩ndar de conexi贸n f铆sica, es decir, cableada,mientras que el est谩ndar 802.11 son conexiones inalambricas.
