Conexión y organización de componentes en esquemáticos con KiCad

¿Cómo conectar componentes electrónicos en un esquemático?

Aprender a conectar de manera eficiente los componentes electrónicos en un esquemático no solo agiliza el proceso de diseño, sino que también permite evitar errores comunes. El uso de software como KiCad facilita esta tarea, pero es esencial conocer ciertos trucos para mejorar la experiencia de diseño. En esta guía, te mostraremos cómo conectar estos componentes de manera ordenada y práctica, centrando la atención en los detalles cruciales para asegurar un diseño funcional.

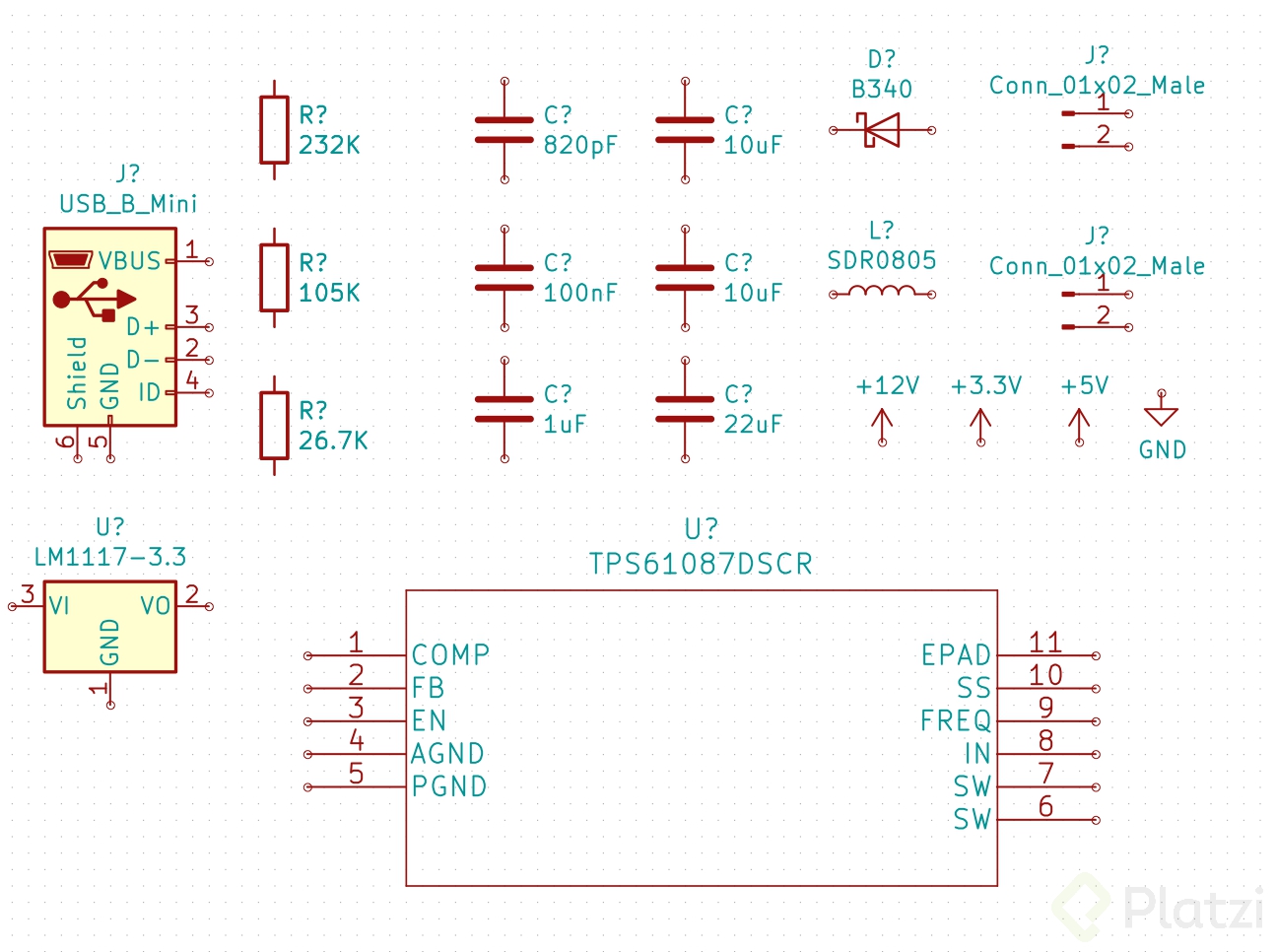

¿Cómo copiar componentes rápidamente en KiCad?

Para optimizar el tiempo de diseño en KiCad, puedes usar teclas rápidas que facilitan la duplicación de componentes:

1. Copiar componente: Coloca el cursor sobre el componente y presiona la tecla c para copiarlo. Luego, usa clic para colocarlo en la posición deseada.
2. Cambiar valores de componentes: Para modificar el valor de una resistencia, sitúate sobre el letrero del valor, presiona v y ajusta el valor deseado. Por ejemplo, para una resistencia de 232 kΩ.

Con estos atajos, alterar componentes como resistencias y condensadores (ej., cambiando a 22 microfaradios para condensadores) será más sencillo.

¿Por qué es importante la organización en un esquemático?

Dos aspectos esenciales a considerar en la organización de un esquemático son:

• Claridad y limpieza: Un diseño ordenado facilita la interpretación y evita líneas cruzadas que puedan confundir.
• Conexiones de alimentación y tierra: Todo circuito debe estar correctamente referenciado a tierra, y los voltajes de alimentación deben ser definidos claramente.

Para insertar conexiones de tierra o alimentación, accede a la opción "añadir puerto de alimentación". Aquí puedes seleccionar voltajes como 12V, 5V, o 3.3V, y también marcar tierra como GND.

¿Cómo conectar componentes y asegurar la correcta instalación?

KiCad ofrece herramientas para interconectar componentes de manera precisa:

1. Mover componentes: Usa la tecla m para reacomodar componentes.
2. Conectar pines: Usa la opción "añadir línea". Los pines mostrados con círculos son puntos de conexión. Si la conexión es exitosa, los círculos desaparecerán.
3. Indicar pines no conectados: Para evitar problemas, marca los pines desconectados con la herramienta "añadir símbolo de no conexión" (x).

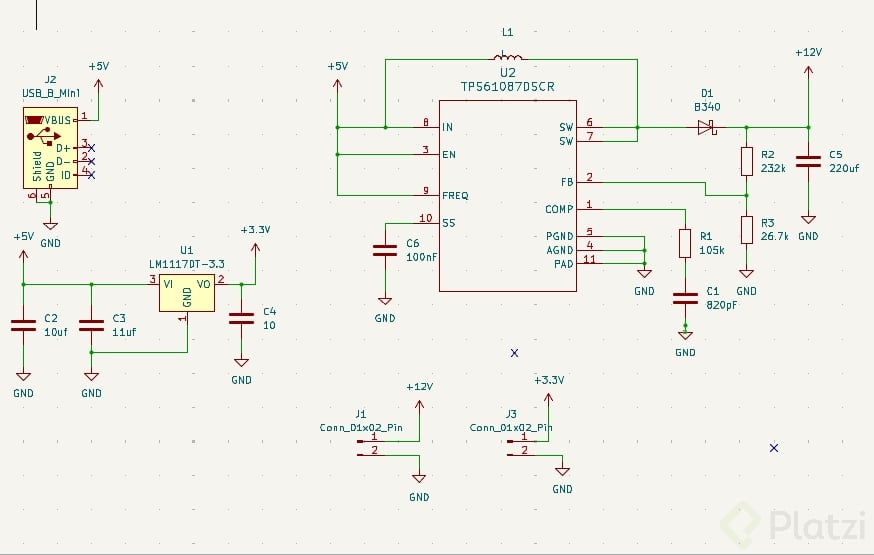

¿Cómo configurar un regulador de voltaje en un esquemático?

Conectar reguladores de voltaje requiere atención a los detalles, especialmente en la alimentación y acoplamiento de componentes como condensadores:

1. Entrada y salida: Para un regulador de 3.3V, conecta condensadores de 10 y 1 microfaradio en la entrada y uno de 10 microfaradios en la salida para evitar fluctuaciones de voltaje.
2. Red o Net: Denomina las líneas de alimentación (ej. de 5V) como networks o nets para representar interconexiones implícitas sin trazado de líneas extensas.

¿Cómo diseñar un conversor elevador de voltaje?

El montaje de un conversor DC-DC implica varios pasos complejos, pero pueden resumirse así:

• Conexiones de tierra: Identificar y conectar los pines de tierra del componente.
• Componentes adicionales: Incorpora condensadores y resistencias, asegurándote de interconectar todas las partes correctamente.
• Gestión térmica: Conecta pads de disipación a tierra para manejar el calor generado.

¿Cómo optimizar la organización con hojas de datos?

Las hojas de datos de componentes casi siempre ofrecen esquemas de ejemplo para guiar el diseño. Aunque el diseño exacto puede variar, seguir estos modelos garantiza un montaje eficiente. Revisa siempre las hojas de datos para confirmar la disposición recomendada de los componentes, lo cual es fundamental para esquemáticos de mayor complejidad.
