🏛️ Cómo Diseñar Arquitecturas de Software Claras, Consistentes y Escalables
La claridad en la representación de un diseño arquitectónico es fundamental para garantizar que todos los involucrados comprendan lo que se está construyendo. Este artículo resume los conceptos clave sobre el uso de diagramas estandarizados, principalmente el modelo C4, y otras técnicas complementarias para documentar arquitecturas de forma eficaz y sostenible.
🧭 Comprensión Precisa del Problema y Comunicación Visual
Antes de diseñar soluciones, es vital asegurarte de que entiendes correctamente el problema. La comunicación efectiva con stakeholders y equipos técnicos se logra mediante herramientas de diseño visual, especialmente diagramas que eliminen ambigüedades.
Puntos clave:
- Utilizar diagramas ayuda a expresar y validar el entendimiento de un problema.
- Una notación estándar facilita el alineamiento entre los actores del proyecto.
- Las herramientas son un medio, no el objetivo final; lo importante es expresarse con precisión.
Ejemplo hipotético:
Si un equipo desarrolla una plataforma de pagos, un diagrama de contexto aclara qué actores interactúan (bancos, clientes, pasarelas de pago) y qué dependencias existen.
🛠️ Herramientas de Diagramación: Elección y Recomendaciones
En el caso del proyecto con el Banco Interamericano de Desarrollo, se eligió draw.io por ser gratuito, versátil y con buena integración a sistemas de documentación. Sin embargo, se enfatizó que la herramienta es secundaria frente a la claridad de la notación.
Ventajas de draw.io:
- Gran paleta de componentes.
- Uso libre y sin restricciones.
- Fácil integración con wikis y repositorios de documentación.
Recomendación:
Elige la herramienta que:
- Sea cómoda para tu equipo.
- Permita mantener versiones fácilmente.
- Favorezca la consistencia visual.
📈 Notaciones Libres vs. Notaciones Estandarizadas
El uso de diagramas libres ofrece flexibilidad, pero trae riesgos:
Problemas comunes:
- Inconsistencias en la interpretación de símbolos y relaciones.
- Notaciones personales difíciles de comprender por nuevos miembros.
- Incremento de la carga cognitiva.
Ventajas de un estándar:
- Uniformidad en el significado de flechas, relaciones y agregaciones.
- Facilidad de lectura y validación entre equipos.
Ejemplo hipotético:
Si dos diseñadores utilizan flechas con significados diferentes (una indica dependencia y otra flujo de datos), el diagrama se vuelve confuso.
🧩 Introducción al Modelo C4: Una Visión Deductiva
El Modelo C4 es un marco deductivo que permite descomponer una solución desde el nivel más abstracto hasta el más detallado:
🟢 Nivel 1: Diagrama de Contexto
- Muestra los actores y sistemas que rodean la solución.
- Define límites y relaciones principales.
🟡 Nivel 2: Diagrama de Contenedores
- Detalla unidades desplegables (apps, bases de datos, servicios).
- Describe cómo interactúan entre sí.
🟣 Nivel 3: Diagrama de Componentes
- Descompone contenedores en piezas más pequeñas (módulos, clases, funciones).
⚪ Nivel 4: Diagramas Detallados (UML)
- Ofrecen precisión técnica (p. ej., diagramas de clases o de estados).
Beneficios:
- Claridad progresiva: de lo general a lo específico.
- Reducción de ambigüedades.
- Comunicación eficaz con perfiles no técnicos.
🎨 Uso de Códigos de Color y Ejemplos Prácticos
La notación C4 se potencia con códigos de color que destacan qué elementos pertenecen al diseño actual y cuáles son externos:
- Gris: entidades externas fuera del alcance del diseño.
- Colores vivos: contenedores, componentes y relaciones clave.
Ejemplo práctico:
Un microservicio desplegado en AWS aparece en color principal, mientras que la API de un tercero se muestra en gris.
🧑💻 Diagramas Concretos y Diagramas Como Código
Los diagramas concretos añaden detalle sobre tecnologías específicas y entornos de despliegue:
Ejemplo:
Un diagrama de contenedores muestra:
- Una aplicación en AWS Lambda.
- Base de datos en RDS.
- Conexión a un servicio externo por VPN.
Además, se explicó el concepto de Diagramas como Código, que permite generar diagramas con un lenguaje declarativo:
- Herramienta destacada: Mermaid.
- Ventajas:
- Versionado en repositorios.
- Generación automática.
- Mantenimiento simplificado.
Recomendación:
Escoge el enfoque que mejor se adapte a las habilidades y flujos de trabajo de tu equipo.
🏗️ Riesgos de la Personalización Extrema y la Inconsistencia
Cuando cada miembro crea su propia notación, aparecen problemas graves a largo plazo:
Costos de la inconsistencia:
- Dificultad de lectura y validación por otros equipos.
- Incremento de la carga cognitiva.
- Imposibilidad de comparar diseños entre proyectos.
Metáfora ilustrativa:
Si cada nadador inventara su propio estilo de mariposa, no podrían aprender unos de otros ni evaluar su técnica.
🧘 Beneficios de la Estandarización y la Sistematización
Adoptar un estándar (como C4 o UML) ofrece grandes ventajas:
- Comprensión más rápida por parte de nuevos miembros.
- Comparabilidad y versionado histórico.
- Reducción de ambigüedad.
- Sistematización de la documentación arquitectónica.
Ejemplo de práctica recomendada:
Versionar diagramas junto al código en Git, etiquetando cada cambio importante de diseño.

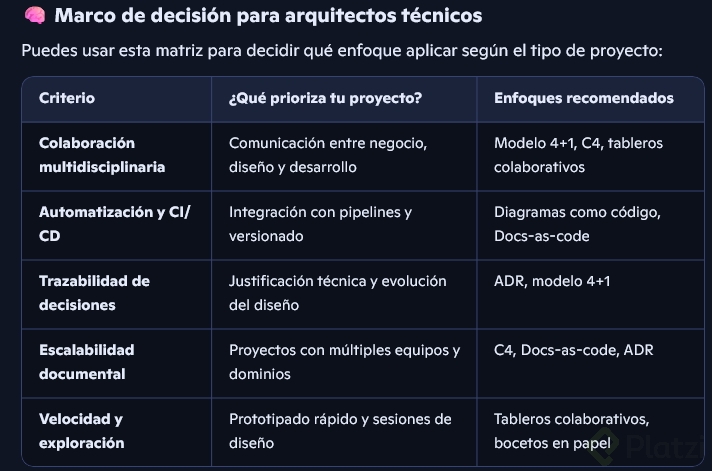

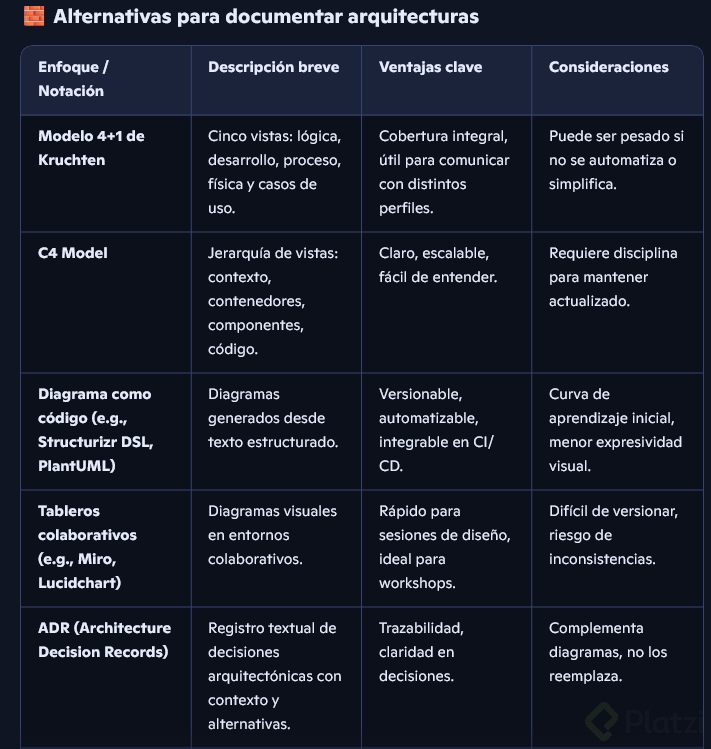

🧑🔬 Alternativas Complementarias a C4
Existen múltiples modelos y enfoques que pueden integrarse o utilizarse como alternativa:
- Modelo 4+1 de Kruchten: combina vistas lógica, de proceso, de desarrollo, física y casos de uso.
- Diagramas directos en tableros colaborativos.
- Diagramas como Código con Mermaid o PlantUML.
Recomendación:
Elige el método más fácil de mantener y que genere productos consistentes a través del tiempo.
✨ Conclusión y Recomendaciones Finales
En síntesis, para diseñar arquitecturas claras y robustas:
✅ Usa notaciones estandarizadas como C4 para claridad y consistencia.
✅ Elige herramientas accesibles y compatibles con tu flujo de trabajo (draw.io, Mermaid, PlantUML).
✅ Establece un estándar de diagramación consensuado por todo el equipo.
✅ Versiona los diagramas junto con el código y la documentación.
✅ Facilita la lectura a perfiles técnicos y no técnicos mediante colores, etiquetas y descripciones.
✅ Evita la personalización excesiva que pueda convertirse en una “torre de Babel”.
La claridad en los diagramas no solo ahorra tiempo y errores: es la base para construir sistemas sostenibles y escalables en el tiempo.
