Estilos de Arquitectura de Flujo de Datos: Lote Secuencial y Tubos-Filtros

Clase 16 de 24 • Fundamentos de Arquitectura de Software (2018)

Contenido del curso

El proceso de desarrollo de software

Introducción a la arquitectura de software

Análisis de requerimientos

Estilos de arquitectura

Desarrollo del proyecto

Tomar examen

Resumen

No estamos preocupados por la secuencia de ejecución sino por como los datos van a ir de un lugar a otro.

Comentarios

José Rafael Hernández Barboza

student•

En este caso no estamos tan preocupados por cual es la secuencia de ejecución sino como los datos fluyen de un punto a otro.

Flujo de datos:

• Lote secuencial: Lo importante es ejecutar una pieza de código y que el final de esa pieza ya procesada pase a una siguiente etapa.

• Tubos y filtros: Se tiene un string o un flujo de datos continuo en donde cada aplicación recibe continuamente esos datos los procesa y los hace como salida a otra aplicación o al final de la ejecución.

Nota:

En el estilo de flujo de datos lo que se tiene son diferentes aplicaciones que van a estar conectadas en general en tiempo real por lo tanto ya no se necesita interacción con el usuario para decidir cuándo empieza un proceso o cuando termina otro.

Cuando usamos el estilo de arquitectura de flujo de datos:

• Cuando tenemos un proceso que tiene que tener una salida clara pero que puede ser separado en partes en donde tenemos parte a parte lo que necesitamos hacer.
• Cuando necesitamos un string de entrada parte a parte ir procesándolo y tener una salida al final del túnel.

Dagoberto Trujillo Montilla

student•

en el ultimo item pusiste “string” de entrada. Pero creo que el se refiere a “stream”, no si refiere específicamente a un string jajaja. Buen resumen.

Noe de Jesus Muñoz Martinez

student•

Buen resumen, gracias.

Antonio Rafael González Ferrer

student•

Apuntes:

Flujo de datos

Lote secuencial
Lo importante es ejecutar una pieza de código y que al final de esa pieza todo lo procesado pase a la siguiente pieza.
Tubos y filtros
Tenemos un flujo de datos continuo en dónde cada aplicación recibe continuamente esos datos, los procesa y le da salida a otra aplicación o al final de ésta.

José Padrón

student•

Gran aporte. Gracias!!

Gustavo Hernan Tiseira

student•

Gracias!

Christian Gómez

student•

Estilo: Flujo de Datos.

Este estilo se utiliza cuando tenemos un proceso que tiene que tener una salida clara; pero esa misma salida puede segmentarse en partes. Partes que ya se sabe que hay que hacer.

Lote Secuencial:

Se trata de la ejecución de una pieza de código, Ya procesa y asegurase de que esta pase a otra etapa o proceso.

Tubos y Filtros:

Es un String o un flujo de datos continuo, en donde cada aplicación recibe esos datos. los procesa. y los envía como salida a otra aplicación o quizás. ya hasta al final de la ejecución.

Miguel Angel Reyes Moreno

student•

No es exclusivamente un string, es un stream. Puede ser cualquier tipo de datos.

Noe Mikhael Huaccharaque Ruiz

student•

Grep Es una utilidad de la línea de comandos (Terminal) Que Busca
dentro de un archivo de texto, coincidencias con tu busqueda… Uso: grep [Directorio del archivo] -e [Palabra Clave]

JUAN PABLO MAYORGA MENDIETA

student•

Gracias por el aporte, el nombre grep viene de **global regular expression print ** para hacer busqueda global de lineas basado en una expresión regular e imprimirlas en pantalla

José Padrón

student•

Gracias por ese dato

Jared Nava

student•

Me recuerda al sistema de pre-registro de una universidad y una pizzeria. ♦ En el pre-registro de una universidad todos los datos llegan y se estipula una fecha para dejar de recolectar datos y procesar todos los obtenidos.

Mientras que... ♦En una pizzeria los datos tienen que recolectarse, filtrarse y ser procesados en tiempo real puesto que un negocio de comida rapida debe funcionar asi.

Jorge Enrique Pérez Escobar

student•

con este ejemplo lo terminé de aterrizar en mi mente, thanks

Carlos Eduardo Diaz Polanco

student•

El estilo de flujo de datos, es representado en esta clase, como una estrategia de diseño de software, donde se puede plantear la posibilidad que una aplicacion se conecte a otras en tiempo real para generar un resultado específico para el cliente.

José Padrón

student•

Gracias por el aporte

Enrique Montes Trejo

student•

Gracias

Hector Esau M

student•

Se enfoca es en la manera en la que se manipulan los datos

Lotes secuenciales

Se basa en dividir el trabajo en subproceso llamados lotes los cuales se procesan uno tras otro y dan un resultado que sirve como entrada para el siguiente

Tubos y filtros

Igualmente se divide el trabajo en subproceso pero la principal ventaja es que puede haber procesos en paralelo y se puede quitar un proceso o agregar otro sin afectar el comportamiento del resto.

Jonatan Martin

student•

Excelente resumen, lo tomo para mis apuntes

Tatiana Uintaco

student•

Elmer Padilla Espinoza

student•

Gracias tauin.

LUIS ARTURO ZARATE AYALA

student•

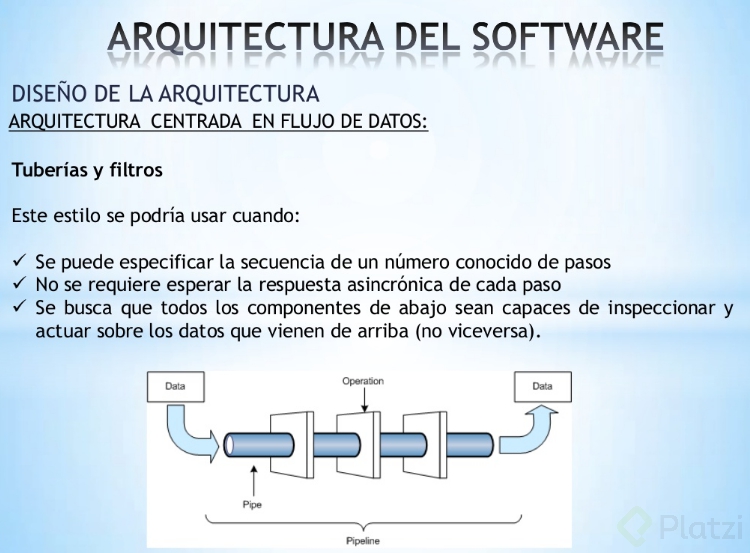

Esto es un buen ejemplo de flujo de datos, por lo general en todo sistema de información los datos viajan a través de tubos y llegan a filtros, un filtro se compone de 1 entrada y una salida, en la entrada se reciben los datos el filtro las procesa y genera una nueva salida de datos

Liliana Colls

student•

Me costo un poco entender la diferencia entre ambos, pero con esta imagen pude aclarar un poco mas…

Miguel Angel Peña Molina

student•

Muchas gracias por compartirlo y explicarlo...

Lorenzo Enrique Piñango Cerezo

student•

Muchas gracias :)

freddy molleda

student•

En la terminal conducir la salida estándar de un programa a la entrada estándar de otro se representa con el pipe ( | ) y la generación de archivos por lote se podría representar con el ( >> ) o el ( > ) dependiendo si queremos concatenar la salida o si queremos generar un archivo nuevo respectivamente

Angel Javier Sanchez Tenjo

student•

Gracias por el aporte, entiendo mejor este concepto de procesamiento por lotes y la diferencia de tuberias

emanuel jesus urquiola amaro

student•

por lo que entiendo en el lote secuencial se procesa la totalidad de los datos y estos se envian completos a la siguiente etapa del proceso. Mientras que en tubos y filtros estos se van procesando los datos de manera continua.
como si fuesen 2 fabricas de automobiles, mientras que el lote secuencial es una fabrica dividida por departamentos de modo que cada departamento hace su trabajo con un auto a la vez y lo envia al proximo departamento para su ensamblaje.
En tubos y filtros es una linea de ensamblaje donde continuamente pasan partes para ser ensambladas y enviadas al otro trabajador que las procesara para enviarlos a su vez a otro hasta terminar el auto

Jorge Arturo Flores Vejar

student•

Lote Secuencial: Un lote de datos ya procesado se envía a la siguiente etapa.
Tubos y Filtros: En un flujo de datos continuos se va separando dependiendo de los requerimientos durante las etapas siguientes.
Saludos, AF.

José Padrón

student•

Muy buen aporte. Gracias!!

Christian David Sánchez

student•

Arquitectura flujo de datos(filtros y tuberías) Este consta de un conjunto de componentes denominados «filtros», conectados entre sí por «tuberías», que transmiten los datos desde un componente al siguiente. Cada filtro trabaja de manera independiente de los componentes que se encuentren situados antes o después de el.

Arturo Sanchez

student•

I share my mind map.

Emilio Uriel Guerrero López

student•

Notas extras: Programas utilizados en el ejemplo de tubos y filtros:

Grep: Toma una expresión regular de la línea de comandos, lee la entrada estándar o una lista de archivos, e imprime las líneas que contengan coincidencias para la expresión regular.

Sed: Reemplaza texto dentro de una linea.

WC: Cuenta cantidad de palabras

Silvana Rolón

student•

Emilio Uriel Guerrero López

student•

@@ FLUJO DE DATOS @@ No se preocupa por la secuencia de ejecución si no por cómo fluyen los datos de un punto a otro.

Lote secuencia.- Habla de la creación de un bloque de código el cual ya procesado pasa a otra etapa.

Tubos y filtros.- Se refiere a un flujo de datos continuo , constantemente recibe (y manda datos si es necesario) hasta llegar a un fin.

Carlos Nassif Trejo Garcia

student•

Flujo de datos Como los datos fluyen de un punto a otro Proceso que tiene que tener una salida clara

Lote secuencial

Por etapas
Algo costoso entre etapa y etapa

Tubos y filtros

Stream continuo
Compuesta por etapas separadas
Scripting, repeticiones

Alejandro Giraldo Londoño

student•

RESUMEN:

¿Cuando tenemos que usar estilo arquitecura de datos? . cUANDO Un proceso necesita una salida clara, puede ser dividio en partes que procesan en tiempo real la información sin intervención del usuario, o cuando se nos da un dato que necesita ser procesado y entregar un dato de salida

Es posible entenderlo como procesos modulares que pueden ordenarse para manipular x informaicón y darme un resultado, por ejemplo: necesito sumar n datos de una base de datos, luego mostrar un reporte de total de ventas mensuales, todo hasta llegar al usuario final. Este estilo habla del flujo de transformación de los datos de entrada en un proceso hasta su salida.

Usuario anónimo

user•

Flujo de datos

Lote secuencial.ejecutar una pieza de código y que al final de esa pieza todo lo procesado pase a la siguiente pieza. Tubos y filtros
Flujo de datos continuo en dónde cada aplicación recibe continuamente esos datos, los procesa y le da salida a otra aplicación o al final de ésta.

Grep: Toma una expresión regular de la línea de comandos, lee la entrada estándar o una lista de archivos, e imprime las líneas que contengan coincidencias para la expresión regular.

Sed: Reemplaza texto dentro de una linea.

WC: Cuenta cantidad de palabras

Lote secuencia.- Habla de la creación de un bloque de código el cual ya procesado pasa a otra etapa.

Tubos y filtros.- Se refiere a un flujo de datos continuo , constantemente recibe (y manda datos si es necesario) hasta llegar a un fin.
