Desarrollo de Arduino Personalizado: Componentes y Esquemático

¿En qué consiste el proyecto final de un Arduino personalizado?

Te encuentras en un momento emocionante en el que puedes llevar tu conocimiento sobre la tecnología Arduino a un próximo nivel. Este proyecto te brinda la oportunidad de desarrollar un Arduino personalizado, hecho a la medida de tus necesidades específicas. Aquí aprenderás a trabajar desde un esquema base, integrando diferentes componentes de hardware esenciales para lograr un proyecto funcional y adaptado a tus requerimientos.

¿Qué componentes se utilizan?

El proyecto se apoya en una variedad de componentes electrónicos que juntos crean un sistema robusto y funcional. Entre estos se encuentran:

• Conversores de voltaje: Utilizamos un conversor y un regulador, como en el proyecto anterior, para convertir la alimentación del puerto USB del ordenador en salidas de 12V y 3.3V, adaptables a diferentes necesidades energéticas del circuito.

• Conversor USB a Serial: Este componente es imprescindible para conectar el microcontrolador directamente al puerto USB del ordenador, emulando las capacidades de conectividad que tiene un Arduino convencional.

• Microcontrolador ADX Mega 32A: El corazón del proyecto, encargado de procesar la información. Se acompaña de resistencias y otros componentes necesarios para asegurar un funcionamiento óptimo.

• Módulo Bluetooth: Ofrece conectividad directa a dispositivos móviles, facilitando el control del dispositivo a través de esta tecnología inalámbrica.

• Driver de motores L298: Controla dos motores DC, asegurando que la corriente no sobrecargue y dañe el microcontrolador al activarse los motores.

• Pulsadores y circuitos anti-rebote: Mejoran la precisión de las señales recibidas por el sistema, evitando interferencias y errores en la activación.

• Trimmer: Utilizado para ajustarse a las señales digitales análogas, permitiendo calibrar diferentes entradas analógicas.

• LEDs monocromáticos y RGB: Ofrecen opciones visuales, útiles para la identificación del estado de funcionamiento y para prácticas de visualización.

• Conectores Arduino: Proporcionan compatibilidad con shields de Arduino, facilitando la ampliación de funciones sin problemas de ensamblaje.

¿Cuál es el propósito de cada componente?

Cada componente juega un rol específico en la construcción del Arduino personalizado para asegurar que funcione como un sistema cohesivo y eficiente. Por ejemplo, el conversor USB a serial es crucial para la programación y depuración, mientras que el módulo Bluetooth amplía las capacidades de comunicación. El driver para motores asegura el control de periféricos sin correr riesgos de sobrecargas. Estos componentes, cuidadosamente seleccionados, se ensamblan para conformar una tarjeta de Arduino adaptada a necesidades específicas.

¿Cómo se organiza el desarrollo del proyecto?

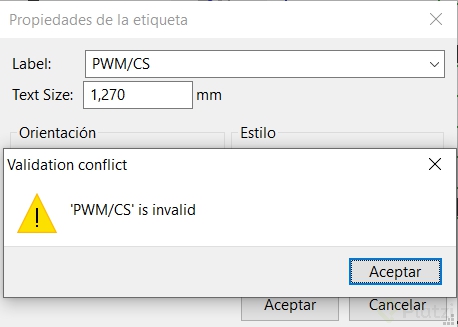

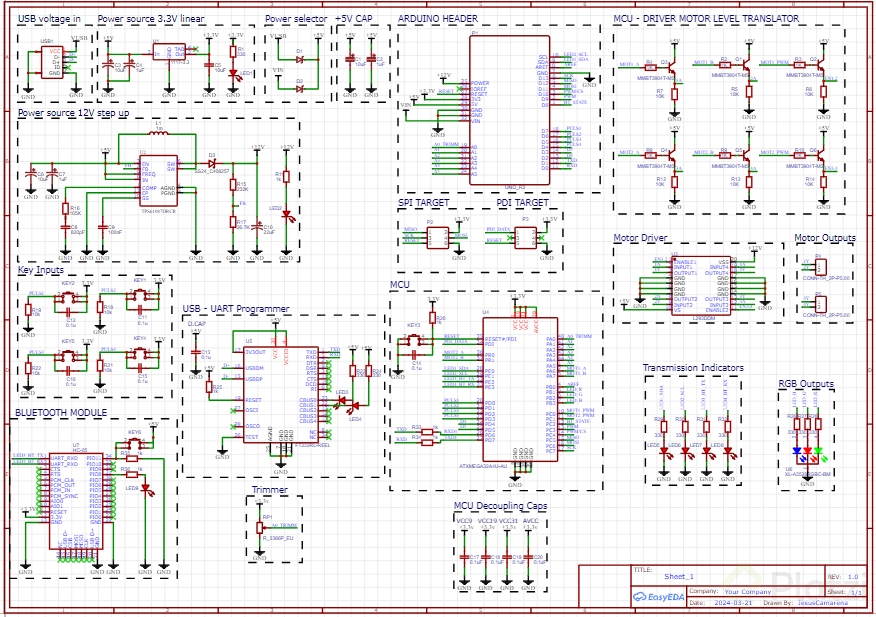

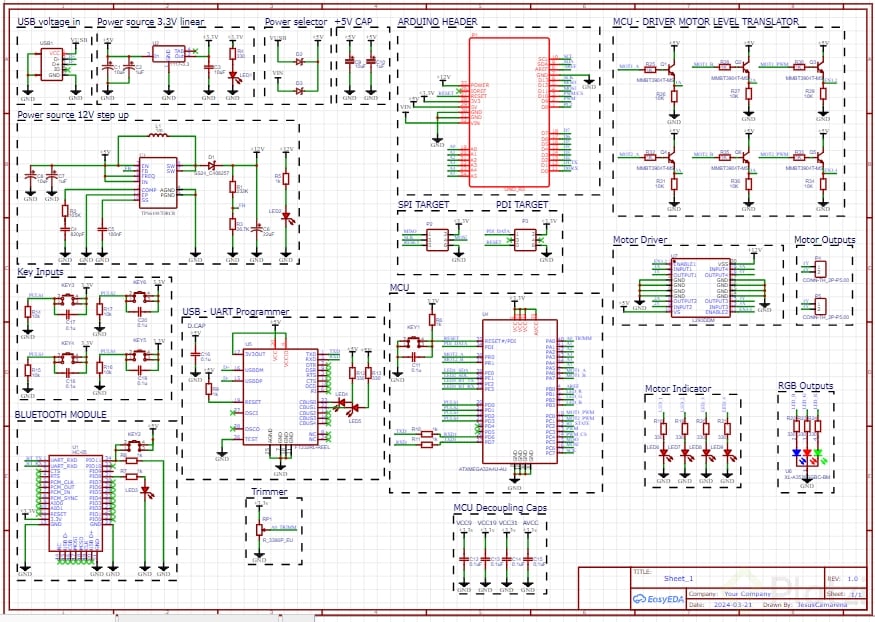

Para facilitar tu acercamiento al proyecto, se incluye un esquema detallado en la sección de archivos. Este esquema no solo ilustra cómo deben conectarse los diferentes componentes, sino que también actúa como un punto de partida para que puedas desarrollar tu propia tarjeta de Arduino. Además, se incentiva a que emplees las bases ya dadas para extender funcionalidades o adaptarlas a otros proyectos que tengas en mente.

Este es el momento perfecto para combinar creatividad e ingeniería, utilizando este proyecto como trampolín hacia creaciones más avanzadas. ¡Estamos frente a un mundo de posibilidades electrónicas! Aunque ya se proporciona una base, el enfoque está en animarte a expandir y personalizar más allá de lo básico, elevando tu habilidad en el diseño de circuitos personalizados y sistemas integrados.
