Representación de Grafos en JavaScript: Listas y Matrices

¿Cómo representar visualmente un grafo con código?

La representación gráfica de datos puede parecer un desafío, pero no debe desalentarte. Los grafos son esenciales en la programación y computación, y existen métodos eficaces para representarlos usando estructuras de datos conocidas. Durante esta guía, te mostramos cómo puedes realizarlo con Javascript de manera clara y precisa.

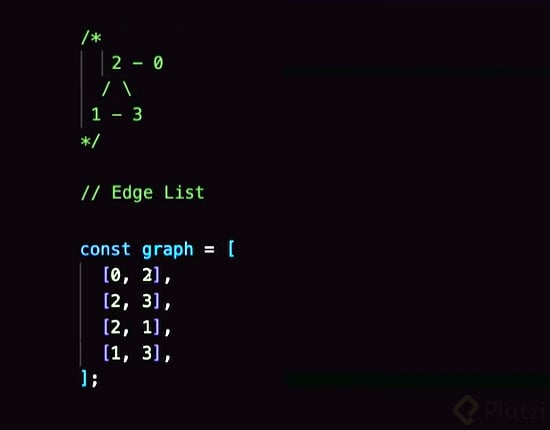

¿Qué es Edge List y cómo se representa?

Para empezar, la representación más básica de un grafo es la Edge List, que utiliza una lista de arrays para mostrar las conexiones existentes entre los nodos. Supongamos que tienes un grafo simple con las conexiones 0 -> 2, 2 -> 3, 2 -> 1, y 1 -> 3. La representación se realizaría así:

const graph = [
    [0, 2],
    [2, 3],
    [2, 1],
    [1, 3]
];

Cada array en la lista representa una conexión entre dos nodos. Es una forma intuitiva de comenzar a trabajar con grafos y entender su estructura básica.

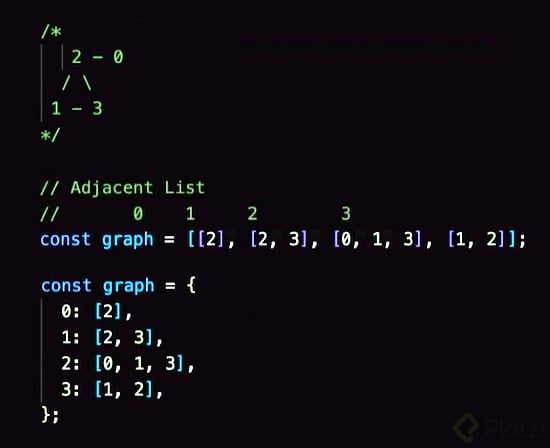

¿Qué es una Adjacency List?

A partir de ahí, podemos avanzar a la Adjacency List, que proporciona un mayor detalle sobre las conexiones de cada nodo. Mientras que Edge List solo menciona las conexiones, la Adjacency List almacena los nodos conectados para cada índice.

const graph = [
    [2],     // Nodo 0 conecta con 2
    [2, 3],  // Nodo 1 conecta con 2 y 3
    [0, 1, 3], // Nodo 2 conecta con 0, 1 y 3
    [1, 2]   // Nodo 3 conecta con 1 y 2
];

Aquí, cada índice representa un nodo específico, y el array asociado detalla las conexiones de dicho nodo.

¿Cómo se utiliza un objeto o Hash Table en una Adjacency List?

La complejidad y entendimiento de los grafos puede mejorar al usar un objeto o Hash Table, ya que proporciona un formato visualmente más amigable:

const graph = {
    0: [2],
    1: [2, 3],
    2: [0, 1, 3],
    3: [1, 2]
};

Esta estructura no solo es funcional, también permite ver de manera clara las conexiones desde cada nodo, con las llaves representando los nodos y los arrays internos indicando sus conexiones.

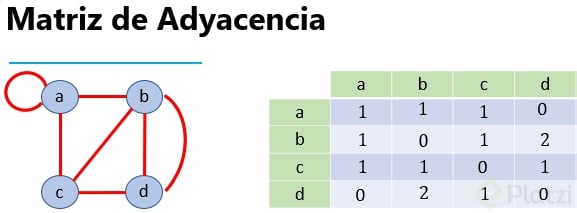

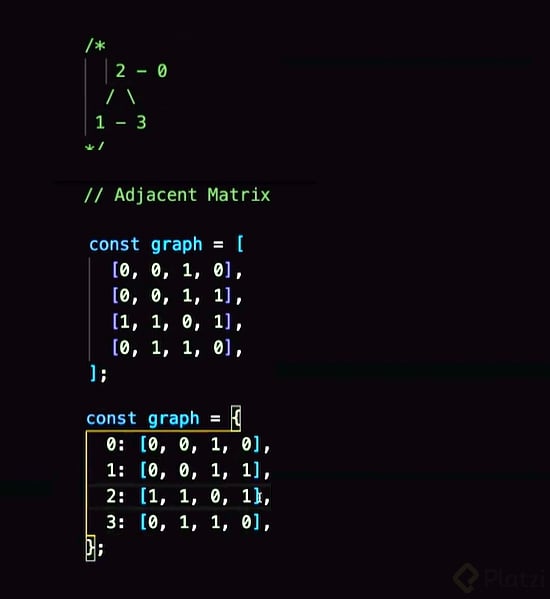

¿Qué es una Adjacency Matrix?

Finalmente, una avanzada pero muy útil forma de representar un grafo es la Adjacency Matrix, que emplea una matriz para señalar la existencia (1) o no (0) de conexiones entre nodos.

const graph = [
    [0, 0, 1, 0],
    [0, 0, 1, 1],
    [1, 1, 0, 1],
    [0, 1, 1, 0]
];

Este método es adecuado para detectar si dos nodos están directamente conectados, y aunque puede parecer más complejo, su uso resulta ser práctico en aplicaciones que requieren verificar conexiones rápidas.

¿Qué método de representación deberías elegir?

Para muchos, la simplicidad del Adjacency List es la favorita, especialmente al usar objetos por su claridad visual. Sin embargo, la elección del método depende de tus necesidades específicas en términos de diseño de algoritmos y rendimiento.

Te animo a que practiques con estas representaciones, ya que son fundamentales para desarrollar una comprensión sólida de los grafos. Si encuentras dificultades, no te angusties: con práctica y exploración guiada, podrás dominar la representación de grafos y su aplicación en la programación. ¡Sigue adelante y comparte tus logros!
