Visualización de Máquinas de Estado con XState

¿Cómo visualizar una máquina de estados utilizando XState?

Comprender y visualizar las máquinas de estado puede ser una tarea compleja, pero con las herramientas adecuadas se puede simplificar y hacer más accesible. Hoy exploramos cómo transformar una configuración manual de máquina de estados en un formato que permita su visualización interactiva gracias a las capacidades de XState. Esta librería no solo optimiza el proceso de configuración, sino que también ofrece una representación gráfica precisa de las máquinas de estados.

¿Qué es la herramienta de visualización de XState?

XState es una poderosa librería de JavaScript que facilita la modelización de máquinas de estado y autómatas. La visualización no solo ofrece claridad sino que también ayuda a identificar los pasos y transiciones necesarias para pasar de un estado a otro. Este enfoque gráfico es crucial para diseñar sistemas robustos y predecibles.

¿Qué pasos seguir para convertir una configuración manual en XState?

Transformar un diseño manual de máquina de estados utilizando XState es un proceso que comienza con identificar los componentes clave de tu máquina de estados existente:

1. Identificar los estados: Descubre todos los círculos que representan estados en tu máquina.
2. Definir transiciones: Enumera las transiciones entre estados, que pueden depender de condiciones específicas.
3. Crear configuración inicial: Usa ChatGPT para transformar tu configuración manual en un formato que XState pueda interpretar.

Ejemplo de código usando XState:

Aquí te mostramos un ejemplo simplificado de cómo podría ser la estructura de una máquina de estados con XState:

const machine = {
  initial: "step1",
  states: {
    step1: {
      on: { NEXT: "step2" },
      cond: "nameCondition"
    },
    step2: {
      on: { CONFIRM: "confirmation" },
      cond: "anotherCondition"
    },
    confirmation: {}
  }
};

Este código representa una máquina de estados donde step1 transita a step2 bajo una condición nameCondition, mientras que step2 requiere de anotherCondition para llegar a confirmation.

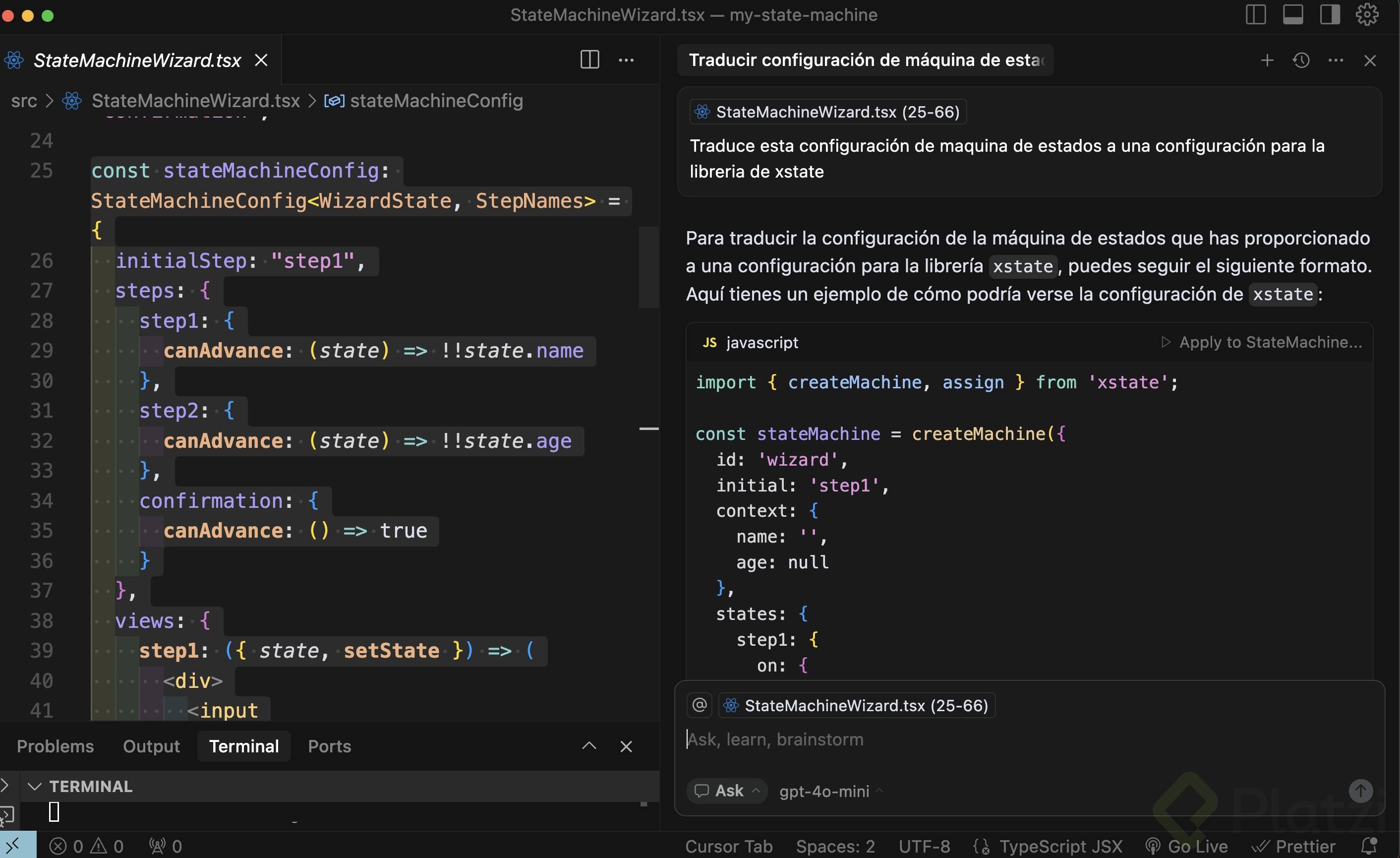

¿Cómo usar ChatGPT para generar configuraciones XState?

Para ahorrar tiempo y evitar errores manuales, puedes utilizar ChatGPT para traducir tu configuración manual en una compatible con XState. Solo necesitas proporcionar el esquema original de tu máquina de estados y pedir al modelo que reestructure el código de acuerdo con los formatos de XState.

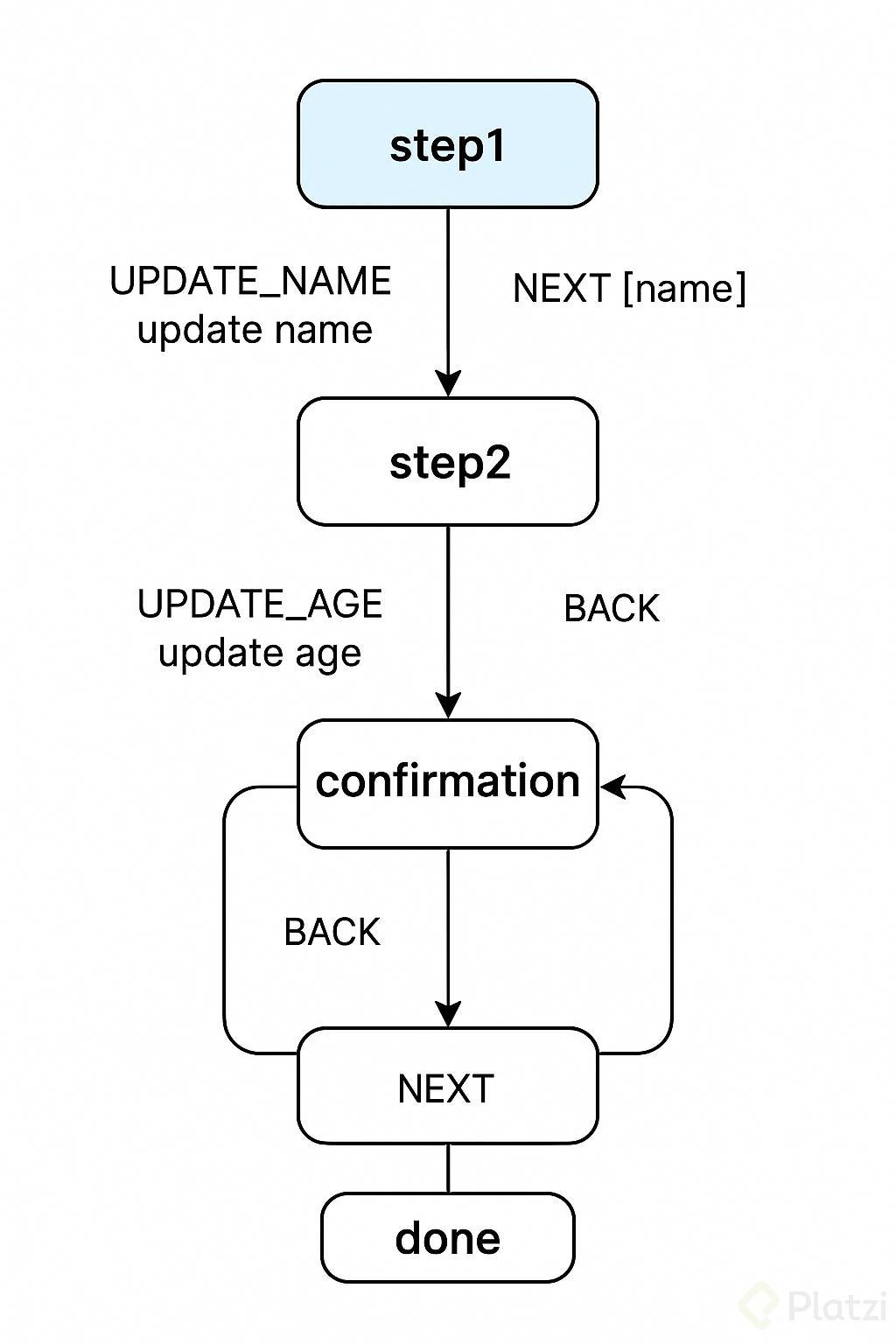

Integración con el visualizador:

1. Copia la configuración generada por ChatGPT.
2. Pega el código en el espacio destinado a configuraciones de estado de tu herramienta de visualización.
3. Ejecuta la visualización para confirmar que tu máquina de estados se representa correctamente y funciona como esperabas.

Este método no solo mejora la eficiencia de tus sistemas, sino que también reduce la probabilidad de errores humanos al compartir y trabajar de manera colaborativa.

Participa y comparte tus experiencias

¿Cuáles son tus experiencias visualizando máquinas de estado? Hay muchas maneras de hacerlo, desde esquemas manuales hasta el uso de herramientas avanzadas. Comparte tus métodos preferidos y cualquier consejo para aprovechar al máximo estas visualizaciones, ya sea con XState u otras técnicas. ¡Tu experiencia puede ser valiosa para otros aprendices!
