Conceptos Básicos de Diagramas de Estado y Transiciones

¿Qué es un diagrama de estado en las máquinas de estado?

Un diagrama de estado es una herramienta visual que nos permite entender y diseñar máquinas de estado de manera simplificada. Estos diagramas consisten en representar gráficamente los estados, las transiciones y el flujo de las acciones en una máquina de estado. La facilidad visual que ofrecen éstos es crucial, ya que permite una comprensión más rápida y eficiente del sistema que se está modelando.

¿Cuáles son los componentes de un diagrama de estado?

Dentro de un diagrama de estado podemos identificar varios componentes clave:

• Estados: Representan el estado actual o la condición de un sistema en un momento dado. Los estados actúan como instantáneas del proceso y pueden incluir:

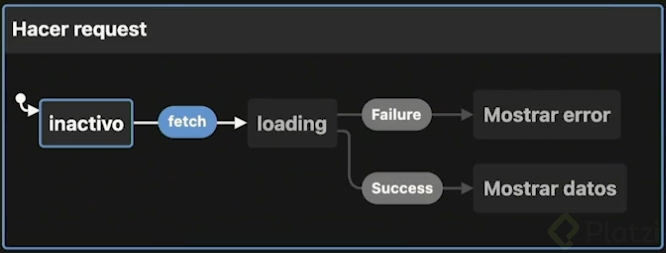

  • Estado inicial: Es el punto de partida de cualquier flujo dentro de una máquina de estado. En el contexto de la clase, el estado inicial es el estado inactivo.
  • Estados finales: Indican la terminación del flujo. Ejemplos incluyen estados como mostrar error o mostrar datos, que señalan que el proceso ha concluido.

• Eventos y Transiciones: Estos elementos describen cómo ocurre el cambio de un estado a otro:

  • Eventos: Son acciones que desencadenan una transición. Por ejemplo, un fallo en el request.
  • Transiciones: Se refieren al movimiento entre estados, por ejemplo, pasar de un estado de "loading" a "mostrar error" tras un fallo.

¿Cuáles son los tipos básicos de estado?

Los diagramas de estado cuentan de manera fundamental con tres tipos básicos de estados:

1. Estado inicial: Es donde la máquina de estado comienza su ciclo. Sólo puede existir un estado inicial y su significado es dar arranque al flujo de acciones, como en el ejemplo del estado inactivo.

2. Estados intermedios: Aunque no se han mencionado explícitamente como un término independiente en el fragmento, estos son aquellos por los cuales pasa la máquina de estado mientras procesa alguna operación.

3. Estados finales: Señalan la conclusión del ciclo de la máquina de estados. En este contexto se identifican cuando se completa exitosamente una acción o la acción falla y se debe mostrar un error.

Ejemplo de aplicación práctica

Imaginemos una aplicación que muestra una interfaz de carga y de resultados:

• Estado inicial: La pantalla muestra un ícono de carga.
• Transición mediante un evento: Este evento puede ser que el servidor devuelva los datos o falle la conexión.
• Estados finales: Si el request es exitoso, pasamos al estado donde se muestran los datos del servidor. Si falla, pasamos al estado de error donde se notifica al usuario que algo salió mal.

Al seguir estos pasos y utilizar este tipo de diagramas, se puede asegurar no solo una comprensión clara del funcionamiento de la aplicación, sino también una estructura lógica sólida para el diseño de sistemas complejos. Practicar y familiarizarse con estos conceptos es vital para aplicar de manera efectiva diagramas de estado en proyectos reales.

Continúen explorando y aplicando estos conocimientos en el desarrollo de proyectos para afianzar sus habilidades. La práctica constante y el aprendizaje en proyectos reales maximizan la comprensión y dominio de las máquinas de estado y sus diagramas. ¡Adelante y mucho éxito!
