Cómo funcionan los circuitos electrónicos

3/32
Recursos

Los circuitos electrónicos son las bases de la tecnología moderna. La electricidad se crean en plantas de energía y se almacena en baterías o se transmite por cable hasta los enchufes de tu casa.

¿Qué es la electricidad?

La electricidad es un flujo constante de electrones y tiene ciertos parámetros que ayudan a describirla.

  • El Voltaje representa el Voltio que es la fuerza que mueve la electricidad por un cable.

  • El Ohmio representa la Resistencia que se opone a la electricidad.

  • El Amperio representa la Intensidad de Corriente o cuanta corriente pasa por un circuito.

¿Para qué sirve la electricidad?

La electricidad se vuelve sonido cuando haces vibrar una membrana por medio de una onda eléctrica que representa un audio. Puede ser movimiento cuando hace trabajar un motor. Pero la forma más poderosa de usar electricidad es cuando la usamos para obtener información dentro de una computadora que está trabajando.

Contribución creada con los aportes de: Mayra López.

Aportes 226

Preguntas 12

Ordenar por:

¿Quieres ver más aportes, preguntas y respuestas de la comunidad? Crea una cuenta o inicia sesión.

Anotaciones de la Clase





*Los circuitos electrónicos son las bases de la tecnología moderna

*La electricidad se crean en plantas de energía y se almacena en baterías o se transmite por cable hasta los enchufes de tu casa

*La electricidad es un flujo constante de electrones y se mide en voltaje y amperaje

*Los voltios son las fuerza que mueve la electricidad por el cable(Del negativo(POLO A TIERRA) al positivo)

*Podemos tomar la energía como la presión del agua en un tubo

*Un led se calienta si recibe mucha electricidad, pero al poner una “RESISTENCIA” no hay problema, estas se miden en “OHMS”(OHMIOS)

*Creamos movimientos con un motor eléctrico(Electro Imanes que se repelen en un anillo metálico, rotando sobre su propio eje)

*Servos:Motores pequeños pero muy precisos

*Sonido:Vibrar una membrana, al ritmo de una onda eléctrica

**Combinando todo esto, podemos crear lo que queramos!

*La forma mas poderosa de usar electricidad es con INFORMACIÓN:Cálculos matemáticos,almacenar datos y procesarlos

*Circuito digital:Convierte las ondas eléctricas en 0 Y 1, la MEMORIA RAM(Guarda los mismos, mientras el circuito tenga energia), Discos Duros(Los guardan CON O SIN ENERGÍA)

*Los 0 y 1: Se les llaman BITS, 8 de estos crean un BYTE, el PROCESADOR(Toma los BYTES Y LOS CONVIERTE EN OTROS GRACIAS A INSTRUCCIONES), esas instrucciones son CÓDIGO DE PROGRAMACIÓN(Se almacena en memoria, se ejecuta en el procesador y por dentro manipulan electrones)

*Pantalla:Matriz de MUCHÍSIMOS “LEDS” MICROSCÓPICOS

No se si solo me pasa a mi, pero cada vez que aprendo más sobre tecnología imagino como cada byte viaja, osea me imagino byte enteros. No se, es bonito ver tantos avances. De verdad voy a ser parte de esto no como usuario sino como un creador

Para entender la Electricidad está más que saber la Ley de Ohm está compuesta de el Voltaje, los Ohmios y los Amperios.

El Voltaje representa el Voltio que es la fuerza que mueve la electricidad por un cable.

El Ohmio representa la Resistencia que se opone a la electricidad.

Y El Amperio representa La Intensidad de Corriente o cuanta corriente pasa por un circuito.

Pueden revisar y aprender más sobre la ley de Ohm aquí --> 🌐

La electricidad se mide en dos formas diferentes: voltaje y corriente. La corriente se mide en Amperios, o Amps y es la cantidad de electrones que realmente fluyen, se utiliza la letra A o I para indicarla. El Voltaje es la cantidad de presión que esta presionando a estos electrones (corriente) para que se muevan, voltaje se representa con la letra V. La resistencia retiene el fluyo de electrones esta se mide en Ohmios y se representa con la letra omega Ω del alfabeto griego.
una forma de imaginar como funciona todo lo explicado con anterioridad es imaginar un acantilado con una pendiente por donde se deslizan unas rocas cuesta a bajo, como se muestra en la figura 1. Cuando mayor sea el acantilado mayor energía tendrán las rocas para llegar hacia la parte inferior. La altura del acantilado es como la tensión en un circuito: cuando mayor sea el voltaje en la fuente de energía, mayor energía puede usar. Cuanto mas rocas tenga, mas cantidad de energía se desplaza hacia abajo por el acantilado. El numero de rocas es como la corriente en un circuito eléctrico. Las rocas al desplazarse por la pendiente del acantilado tropiezan con los arbustos y pierden algo de energía al aplastarlos y poder pasar por encima de ellos. Los arbustos son como las resistencias en un circuito, ofreciendo una oposición al paso de la electricidad a la vez que la convierten en otras formas de energía (como, calor, sonido, etc).

Figura 1

Resumen del capitulo en Notion
https://n9.cl/hdyr5

Los circuitos electronicos son la base de nuestra energia moderna

Electricidad = flujo constante de energia
Voltaje = como la presion del aire
Onda electrica -> Luz (LED)
Onda electrica -> Movimiento (Motores)
Onda electrica -> Sonido (membranas vibrando)

//Circuito electrico
Circuito digital -> convierte energia digital en 0,1
RAM -> guarda datos con energia
Disco Duro -> guarda datos con || sin energia
procesador -> transforma bytes con instrucciones
instrucciones -> programacion
pantalla -> matriz de millones de LEDs

Ley de Ohm

La explicación es un muy buen resumen, incluso para quien no tiene conocimientos de electricidad y electrónica, del funcionamiento de los circuitos. Eso si hay mucho trasfondo pero con esto ya te quedan muy buenas bases para investigar.

Para el que quiera aprender electricidad industrial
recomiendo altamente el libro abc de las instalaciones electricas residenciales de Enriquez Harper, y el abc de las instalaciones electricas industriales del mismo autor.
También recomiendo estudiar cualquier libro de electrónica analógica.

¡de los 2 minutos 30 segundos más productivos que he tenido!
Gracias!

clase reciclada del curso de programación básica xd

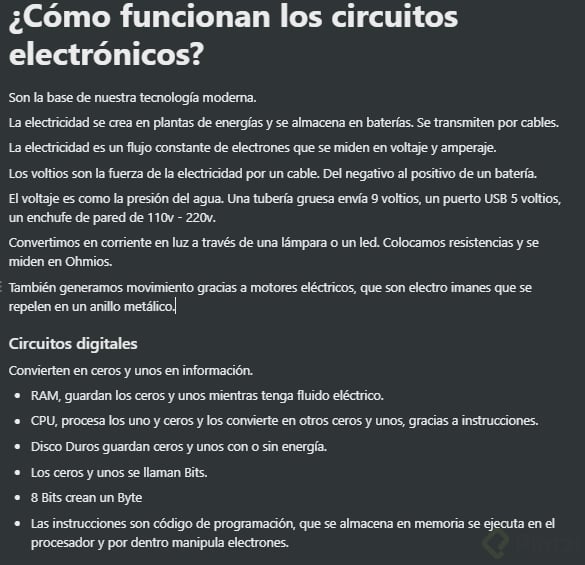

Les dejo mis apuntes de esta clase, espero a alguno le sirvan.

Para quien quiera conocer cuál es la diferencia entre una Raspberry Pi y Arduino les dejo este enlace en inglés.

Llevo 3 años estudiando ingeniera eléctrica y no me lo habían explicado asi nunca, Excelente

Recordemos que no es lo mismo energía directa a energía alterna, osea que 5 voltios del cargado no es lo mismo que 110 voltios de la red eléctrica de tu casa, básicamente la diferencia entre ellas que no cambian en el tiempo. como dijo freddy antes todo son ondas y para que esta energia no cambie en el tiempo se tiene etapa de rectificación y filtrado de la energía que a fines prácticos son los cargadores de nuestros teléfonos, tablets que convierten de 110 voltios de corriente alterna a 5 voltios de corriente directa dependiendo la cara que se diseñe.

excelente explicacion , deveria ser viral .

Apuntes en Clase

  • Voltios => fuerza que mueven la electricidad por un cable del negativo(punto a tierra) al positivo (vivo)
  • La resistencia se mide en OHMS
  • Un motor eléctrico básicamente está compuesto de electro imanes que se repelen entre si en un anillo metálico, rotando sobre su propio eje.
  • El circuito digital convierte la señal digital en código binario (0/1) la memoria RAM almacena el código mientras reciba electricidad, los HDD lo almacenan inclusive sin electricidad.
  • los 0 y 1 son denominados bits, 8 bits forman 1 byte.
  • el procesador toma el código binario y lo transforma en otros gracias al código de programación (Assembler, c, c++, java)

Solo para agregar la electrónica viene de electrón, en donde los electrones de materiales conductores circulan de una atomo a otro creando una corriente (como de un rio) conocida como la electricidad

  • Los circuitos electrónicos son la base de nuestra tecnología moderna.

  • La electricidad es un flujo constante de electrones y se mide en voltaje y amperaje.

  • Los voltios son la fuerza que mueven la electricidad por un cable. Desde el negativo de una batería hasta el positivo.

  • El voltaje es como la presión del agua en un tubo.

  • Las resistencias se miden en Ohms

  • Servos= Motores pequeños y precisos.

  • Arduino / Raspberry Pi

Los circuitos electrónicos son la base de nuestra tecnología moderna
Electricidad: se crea en plantas de energías y se almacena en baterías. Son transmitidas por cables y tienen un flujo constante de electrones que se mide en _voltaje _ y amperaje.
Voltaje: son la fuerza que mueve la electricidad por un cable, del negativo al positivo.
El voltaje es como la presión del agua:
» 9V es una batería gruesa
» 5V un puerto USB
» Los enchufes de pared tienen entre 110 a 120 volteos
Convertimos la electricidad en luz gracias a las lamparas y los led’s. Los led’s pueden calentarse si reciben voltaje, para que eso no suceda utilizamos una resistencia y lo medimos en ohmios.
También convertimos la electricidad en sonido al hacer vibrar una membrana al ritmo de una onda eléctrica que representa un audio
La forma más poderosa de usar la electricidad es con información, como almacenar datos y procesarlos, ese es el mundo digital de los chips.
Un circuito digital convierte las ondas eléctricas en 0 y 1; la memoria RAM almacena esos 0 y 1 mientras el circuito tenga energía, el disco duro lo guardan con o sin energía.
Los 0 y 1 se llaman Bits, ocho de estos bits se convierten en Bytes

Este deberia ser origen del pensum de la universidad

¿En donde se almacena el código que le dice al celular que bloquee el paso de electricidad cuando está al 100%?

Actualmente, las tecnologías limpias pretenden obtener energía eléctrica transformando otros tipos de energía: calorífica(proveniente del sol), mecánica(movimiento del aire), con el objetivo de disminuir los efectos contaminantes de otras fuentes de energía y sus procesos.

Genial el video, bastante dinámico.
Respecto a los conceptos de voltaje y amperaje en el ambito profesional es mejor denominarlos tensión y corriente.

  • Voltaje = Tension
  • Amperaje = Corriente

Nunca parar de aprender

creen ustedes que yo debo hacer primero el de programación basica y luego este ?

Si hubiera visto estos videos en la universidad cuando estaba aprendiendo a programar o sobre electronica, hubiera entendido muchisimo mas. Excelente curso

La forma más poderosa de usar electricidad es con información. Saludos, AF.

Hay no esto es demasiado, me encanto!!! valoramos mucho el esfuerzo que hacen para llegar a nosotros de manera más fácil y precisa.
Freddy eres el mejor 😃

Nota súper miniintroductoria para los que les agradaron los comentarios de los demás colegas que han aportado al curso y quieran saltar a leer un poco más.

La ley de Ohm completa es: \mathbf{J}=\sigma\mathbf{E}, debido a que V=RI es únicamente la parte lineal que sucede en materiales óhmicos. Donde J y E con la corriente y el campo eléctrico (vectores) y sigma es el tensor de conductividad. Esto se conoce como la reformulación de Kirchhoff.

Notas purista de lenguaje científico, (nadie te matará de no seguirlas):
1.- Voltaje noes” correcto, se prefiere el término diferencia de potencial eléctrico o tensión eléctrica. Debido a que volt es una unidad de medida y no la referencia al fenómeno físico.
2.- Las unidades, cuando se hace referencia a su nombre completo, no se escriben en mayúsculas ni en plural.

La electricidad se vuelve sonido. Es increíble como todo esta de alguna manera directamente relacionado.

La potencia consumida por un equipo de computación es expresada en Watts (W) ó Volts-Amperes (VA). La potencia en Watts es la potencia real consumida por el equipo. Se denomina Volts-Amperes a la" potencia aparente" del equipo, y es el producto de la tensión aplicada y la corriente que por él circula.

Los circuitos electronicos son la base de nuestra tecnologia actual.

La electricidad es un flujo constante de electrones. Que se miden en voltajes y amperaje.
Volts: La fuerza que mueven la electricidad por un cable. 5v, 11v, 112v, etc.
Las resistencias se miden en Ohms. Son como la forma de disminuir o limitar la corriente de voltaje.

Todo nuestros dispositivos electronicos, funcionan con electricidad, la electricidad se traduce actualmente en información, eque esla forma mas poderosa de utilizar la electriciad. Esta es almacenada, procesada por la memoria RAM, el procesador y la unidad de alamacenamiento.

Con esto, surgen los bits, 8 de estos, conforma un byte. Y con los bytes, surge lo que sea. Combinando estos elementos, podemos crear lo que sea.

increíble que no se mencione la corriente alterna y continua

Wow…!! Bastantes conceptos recopilados en un solo video, bien explicados y super corto. Gran trabajo 😉

Gracias profe Fredy importantes apuntes que nos brindas, replantearía la animación cuando hablas de los enchufes de pared, porque al ser corriente alterna, el chorro de agua saldría y se devolvería. excelente explicación.

Increible todo lo que tenemos gracias a la electricidad.

Cabe señalar que algunos dispositivos trabajan con corriente alterna mientras que la gran mayoría de dispositivos digitales lo hacen con corriente continua.

Cuántas clases de universidad resumidas en estos menos de 3 minutos…

Negativo no es lo mismo que tierra

Explicacion corta y clara.

el mejor curso de mi vida, hasta ahora.

Ni en el técnico me enseñaron esto tan bien y tan bonito

Muy aéreo el video

Un video super didáctico.

Que buen video!!

¿Alguien más vio el vídeo más de diez veces? lol

Tengo muchos problemas cuando quiero ver los archivos en la noche, pero es la única hora en la que puedo trabajar! 😦

Ya no hacen cursos tan bien explicados y bonitos como este.

Proceso de leer los bytes para ejecutar ordenes el procesador:
Los ceros y unos se llaman Bits y 8 Bits crean 1 Byte. El procesador toma los bytes y los convierte en otros bytes gracias a instrucciones. Esas instrucciones son código de programación que se almacena en memoria, se ejecuta en el procesador y por dentro manipulan electrones que pueden ser mostrados en la pantalla que a su vez es una matriz de muchos leds microscópicos

  • La corriente alterna se convierte en corriente directa, la cual va a manejar niveles lógicos de 0 y 1 los cuales son bites que van a conformar conjuntos de bytes que son procesados por una CPU.

Este curso y el de programación básica es lo más cerca que estoy de saber sobre programación, realmente estoy muy emocionado, y ya quiero aprender todo para poder construir mi propia web con carrito de compras, crear una base de datos, una app móvil y muchas otras cosas para mi empresa, pronto regresaré a esta clase a ver como estuvo el viaje.

Ame este video!! ❤️

Ahora podemos entender este meme

  1. La electricidad se crea en plantas de energía y se almacena en baterías que se trasmite por cables hasta el enchufe de la casa

  2. La electricidad es un flujo constante de electrones que se mide en Voltios
    Voltios: fuerza de electricidad que mueve los electrones por un cable, el voltaje negativo se conoce como polo tierra y el positivo
    Una batería gruesa: 9V
    Puerto usb: 5V
    Enchufe de pared: 110 a 220 V

  3. Las luces led se calientan si recibien mucho voltaje, y para arreglarlo se coloca una resistencia que se mide en Omnios Ohms

  4. El motor eléctrico son solo imanes + y - repeliéndose constantemente sobre su propio eje en un anillo metálico.
    Servo: motor pequeño y preciso

  5. Se trasmite sonido al vibrar una membrana con las ondas eléctricas

  6. Al combinar un SERVO con una LED, la energía electrica y una bocina se puede crear lo que SEA: por ejemplo una pc

CHIPS calcular operaciones matemáticas y almacenan información
La memoria RAM guarda los ceros y unos mientras el circuito tenga energía, el HD siempre los guardará, tenga energía o no.
0 y 1 son bits, 8 de esos son un byte
El procesador convierte esos bytes en nuevos datos gracias a instrucciones de codigo como java, c++, python…
Se almacenan en memoria
Se ejecutan en el procesador
Manipulan electrones
Pueden ser mostrados en pantalla (matriz de leds diminutas)

Es my importante como funcionan los circuitos electricos, ya que con las base de la computacion.

Si te gusta la tecnología: créala.

En que consiste en la electricidad voltio y en que se sustituyen cada amperitraje

Clase muy buena

Excelente contenido audiovisual.

Me senti como niña chiquita pero eso no importa si no lo que importa es que entendi 😄

Excelente trabajo con la realización de la representación gráfica de todo esto. Desconocía que en géneral se les llamara motores.

les dejo algunas curiosidades sobre la electricidad.
https://www.youtube.com/watch?v=vjFefDCIje0

Interesante grafico y su relacion Volt, Ohm, Amp

Uno de los grandes pilares que le da vida a la computación y a la tecnología como la conocemos es la electricidad. Pero ¿Como transformamos electricidad en una foto o un video?. Pues bien la respuesta son Bits y Bytes.

La energía solo puede estar en dos estados, hay flujo o no hay flujo de energía, por ende esto puede ser representado como un 1 o un 0, no existen más estados (A no ser que hablemos de computación cuántica).

Todo funciona también gracias a las ondas que nos permiten representar sonido entre otras cosas.

Pues bien como pasamos de 1 y 0 a imágenes, videos o poder chatear con tu madre al otro lado del mundo.

Antes era muy complejo (Lo sigue siendo) fabricar procesadores para interpretar estos flujos de corriente, estos existen gracias a los transistores y compuertas lógicas que nos permiten saber si hay o no energía e interpretar ese valor.

Código binario

Gracias al código binario que es la forma de representar un valor entre 0 y 255 en números con un Byte (un conjunto de 8 bits ni más ni menos) (Razón por la que las direcciones IPs tienen números hasta 255). Esto no permitió usar este sistema como un estándar para poder representar todo tipo de cosas como letras y colores en pantalla.

ASCII - UNICODE

A partir del sistema binario se creo el código ASCII que le asigna un valor numérico a un carácter de texto por ejemplo 64 al @

RGB

Para poder representar la imagen crearon los pixeles que representan una grilla en la pantalla la cual por medio de los colores Red Green Blue en distintas intensidades podían representar toda la gama de colores que conocemos. Siendo posible que un color esté entre 0 y 255 de intencidad.

Como sugerencia: A los vídeos les faltaría un botón para adelantar o atrasar unos cuantos segundos.

Excelente curso

Bueno, en mi opinión, creo que un Arduino no se puede considerar como una computadora. El arduino si sería esa placa desarrolladora en la cúal puede darle vida a los miles de componentes electricos y electrónicos que se encuentran en el mercado.

Hoy en dia todos usamos electricidad es algo que no podemos negar , la electricidad se genera por medio de plantas de energa y esa energia puede ser almacena o trasmita por cables,

La electricidad es un flujo de electrones que viajan de un lado negativo a positivo , de ahi viene el concepto.
esto se puede medir por amperios y voltajes, los voltajes vienen ser la fuerza con la que la electricidad viaja

Para crear luz la lectricidad debe llegar a un aparato llamado let , esot se caliente a mayor sea la electricidad trasmitida,

Entonces se ingeniaron para agregar resistencia, y la let no se pueda calentar,
Para crear movimiento hacen que una cosas gire sincronizadamente que es muy diminutamente, estos giran electromagneticamente ,esto se le conoce como server

La mejor manera de manejar electricidad es con informacion
la electricidad funciona con ondas y esos podemos trasmitirlos ondas bajas y altas que pueden ser interpretas por la memoria ram y el cpu, que el cpu para convertir esos texto de 0 a 1 atexto usa los lenguaje de programacion que es como manipular los electrones para que la computadora sepa que debe hacer .

Muy interesante cómo con el uso de una fuerza física como la electricidad, esta se transforma en tantísimas cosas diferentes como sonido, imágenes, movimiento, calor, etc.

Me gusto ese vídeo, ya comprendía mucho estos conceptos.

Los circuitos electrónicos son la base de la tecnología moderna.
Electricidad: es el flujo constante de electrones a través de un cable. Se mide en voltaje y amperaje
Voltio: Intensidad con que la corriente se mueve por el cable.
Resistencia: Controla la intensidad de la corriente eléctrica, son medidas en Ohmios.
Circuito digital: Convierte la electricidad en 0 y 1.
Memoria RAM: Almacena los 0 y 1 mientras tenga energía
Discos Duros: Almacena los 0 y 1 aún con o sin energía.

1 es presencia de electricidad, 0 es auscencia de ella.

Las resistencias de ohms evitan que el dispositivo reciba mas voltaje del que debería, logrando así, mantener el mismo a salvo.

El servo es un pequeño motor que todos los dispositivos tienen en su interior. Este tiene electrones positivos y negativos, rotando entre si, gracias a unos imanes que estan rotando en su mismo eje.

La memoria RAM y el CPU necesitan energia para guardar la información, pero el disco duro no.

El traductor entre hombre y maquina, son los lenguajes de programacion como Java y C++

El producto de estas dos características eléctricas claramente diferentes son los vatios. La fórmula matemática de este producto son los voltios (v) por amperios (i) es igual a vatios (w) o (v * i = w). Aplicar álgebra a esta fórmula para encontrar el amperaje es igual a dividir vatios entre el voltaje o (i = w / v).

La electricidad es un flujo constante de electrones y se mide en voltaje y amperaje; los volteos son la fuerza que mueve la electricidad por el cables, del negativo al positivo.

https://www.youtube.com/watch?v=thoGwqjPHRM

Excelente para terminar de entender un poco sobre los bits y bytes.

Este es una imagen que puso un compañero, solo le agregue algunas palabras para darme cuenta de que se trata.

Arduino fue diseñado específicamente para que cualquiera pueda crear proyectos con su concepto. La Raspberry Pi en cambio fue diseñada como un ordenador en sí.

Incluso la logica proposicional puede representarse en circuitos electronicos.

clave el Freddy, solo de este video corto saque una banda de notas

Importante entender los tipos de corriente, corriente Alterna y corriente continua.

Buenísima explicación !!!

Simplemente Wuao!

ohms= voltaje y amperaje
motores, servos, led, bocinas

Conciso y preciso video.

Así o más claro… 🙃

Gracias por el #PlatziDay

wow me encanto la explicacion, esta bueno para quien no sabe

Uno de mis temas preferidos. Explicación fácil de entender.

estuvo genial!

Es muy interesante jugar con Arduino y comprobar todas estas cosas

No se si soy el unico que piensa que para simplificar cosas gigantes freddy es el mejor.

😀

Orale! genial este curso hasta ahora

Que buen video de mis favoritos, bastante interactivo.

Hay un poco de video en mi publicidad.

no hay video ?

interesante como desde la electricidad se convina todo y se crea la tecnologia
