Yeraldine Martinez

student•

Podemos encontrar varias herramientas online para realizar modelado E-R
Entre ellas:
Gliffy: abarca varios tipos de modelos y es muy sencillo de usar (mi favorito cuando era universitaria) te permite crear una cuenta gratuita.

Vertabelo: su plus está en ser colaborativo, tienes opción de crear una cuenta como estudiante, usando un email con dominio educativo.

Cacoo: me pareció bien interactivo, incluye opciones de revisión de cambios, integración con otras herramientas de productividad y la verdad sus precios no me parecen una locura para lo que ofrece!

A dibujar! 😃

Darwin Rodríguez

student•

Haciendo un aporte más a lo mencionado una herramienta muy buena es DIA que sirve para hacer diagramas de muchos tipos no solo para BDD

Luis Andrade

student•

muchas gracias :·3

Diego Forero

Team Platzi•

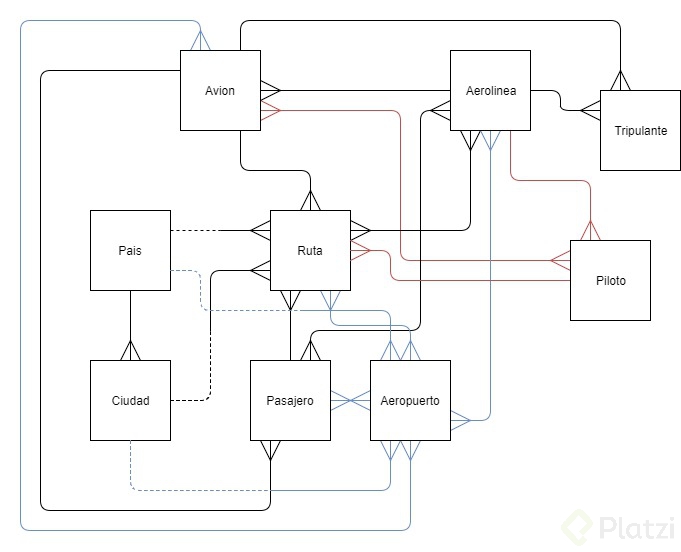

Comparto mi diagrama de ER

Emmanuel Franquiz

student•

Un detalle amigo, en la relacion de pasajero y avion la puso de M - M y es de 1 - M, pero del resto esta bien, ¿que pograma usó?

Diego Forero

Team Platzi•

Se llama start uml

Juan Miguel Jimenez

student•

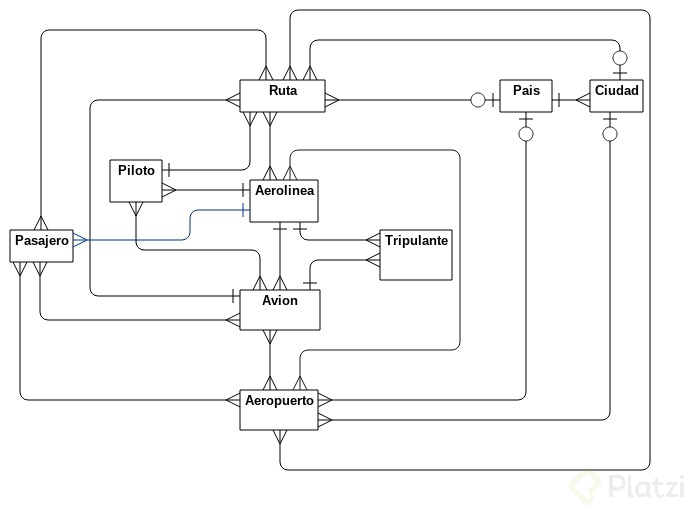

Comparto mi diagrama Entidad - Relación,

Milton Miranda C.

student•

¡Hola jmigueljimenez!
¿Que programa usaste para hacer el diagrama?

Diego Ramirez

student•

@drakonto StarUml

Rodolfo Ugalde Ochoa

student•

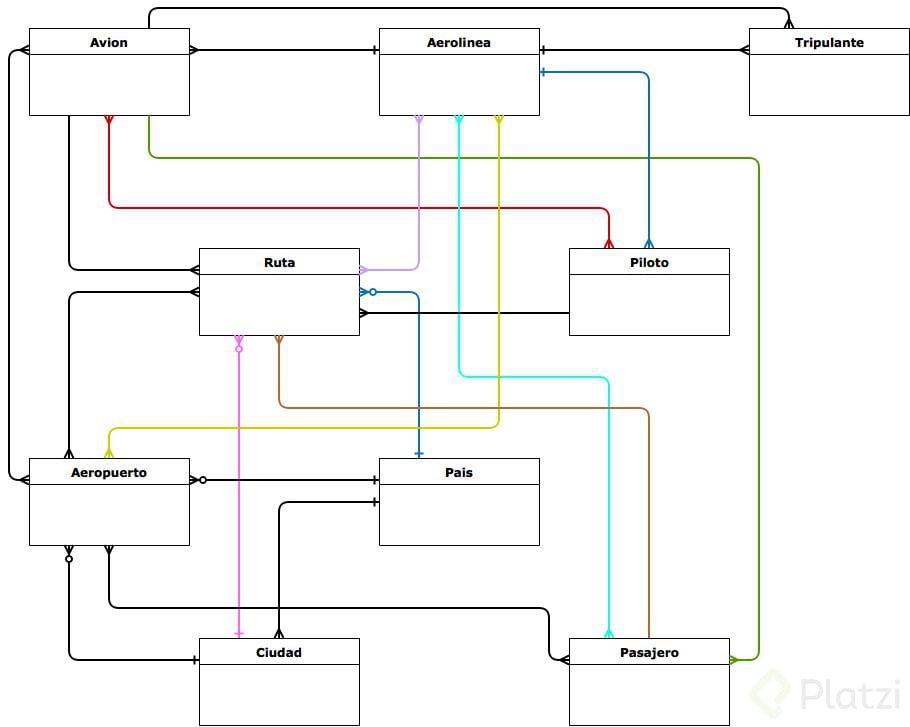

Comparto mi diagrama E-R, espero que que les sirva y se aceptan comentarios y/o correcciones.

Diego Forero

Team Platzi•

Yo usaría una entidad vuelo que me permita relacionar un avión con un pasajero y una ruta, incluso con una tripulación y un piloto ya que un piloto puede volar diferentes aviones.

Buen trabajo y el uso de colores ayuda a identificar un poco mejor las relaciones.

Kevin Morales

student•

Paso 3: Diagramar entidades y relaciones.

Jesús Rosas Ramírez

student•

También pueden usar Mysql workbench 😃

Yesica Lizeth Cortés Pineda

teacher•

Sipi, ese es muy buen consejo, MySql Workbench es una gran herramienta para la implementación de bases de datos.

David Luna

student•

Lo bueno de MySQL Workbench es que le das a un botón y te crea el script con el SQL para que generes la BD o lo configuras y te conectas a la BD para que la cree directo de una vez.
Es una gran herramienta. También sirve para traerse el modelo de una BD ya creada.

Axel de la Torre

student•

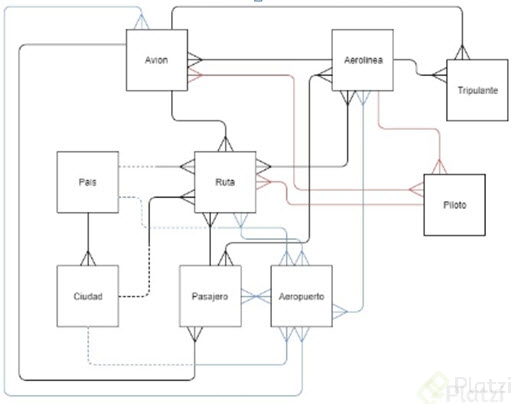

Aquí les comparto mi ejemplo:

Andrés Madrigal

student•

Tengo dudas: seguí avanzando el curso por que mas atrás quede con dudas y pensé que mas adelante las iban abarcar (suele pasar).

Ahí en github tienen unos ejemplos usando una tienda pequeña, se ve mas simple pero tampoco me queda claro como relacionar entre entidades y ponerlo en un diagrama.

Eso de 0-1, 1-1, 1-M y M-M no me queda claro o talvez, el ejemplo de la aerolínea no me a ayudado por tanto “portillo abierto” como las relaciones que “solo aplican en este casó", después al tener que recordar cuales son las excepciones especiales se me hace el desmadre por que no se si lo hago bien o no, solo no queda como el ejemplo del video en el momento de la practica.
Ando muy confundido en general >.< agradezco cualquier ayuda o consejo.

Diego Forero

Team Platzi•

Tranquilo, es normal confundirse lo mejor es que vuelvas a repasar las clases y entiendas cuando se explican las relaciones y el porque se definen así, te voy a dejar aquí la explicación sencilla de las relaciones.
Tenemos un modelo A y un Modelo B, los cardinales se refieren a cada modelo.
0-1 es una relación no obligatoria donde un registro en el modelo A puede tener una relación con n registro en el modelo B, esto quiere decir que el campo no es requerido en el modelo A
1-1 es una relación obligatoria donde un registro en el modelo A tiene una relación con un registro en el modelo B
1-M es una relación obligatoria donde un registro en el modelo A tiene una relación con varios registros en el modelo B
M-M es una relación no obligatoria donde varios registros en el modelo A tiene relación con varios registros en el modelo B, para este tipo de casos se usa un tercer modelo donde la el modelo A tiene relación de 1-M con este modelo al igual que el modelo B tiene una relación 1-M

Espero que esto te ayude a aclarar tus dudas.

Andrés Madrigal

student•

Gracias por la respuesta, voy a tener que devolverme. Pero la duda es la visualizacion de las relaciones ya en el diagrama (creo).

Edwar Enrique Vilchez Serrano

student•

dbschema
mysqlworkbench
pgmodeler

Yesica Lizeth Cortés Pineda

teacher•

mysqlworkbench es una gran herramienta, además de que te permite generar el modelo, a partir de ese modelo te crea la base de datos, es muy completa.

Hinder Adrian Alvarez Perlaza

student•

Agregale Star UML.

Felipe Vazquez Barrios

student•

Solo para confirmar…

Tenemos esta relaciòn (subrayadas en rojo)
Las relaciones al ser diferentes, pero en el diagrama de Entidades y relaciones solo hay una lìnea,

¿Las relaciones se superponen en el diagrama de entidades relaciones?

Jeffersson Muñoz Torres

student•

Claro se superponen, pero respetando su sentido. Recordemos que el cuadro hace un sentido de inicio desde la parte izquierda con cada entidad.

Usuario anónimo

user•

Respetemos el sentido.

Ricardo Moreno

student•

Comparto mi gráfica. La hice en

Jôrdân Âcôstâ

student•

Encontré una herramienta que es muy sencilla de usar puede ser usada offline.

Eduardo José Álvarez

Team Platzi•

Puedes usar esta herramienta es gratis y puedes generar el sql.

JUAN SEBASTIAN RODRIGUEZ JIMENEZ

student•

Yo también comparto mi diagrama.

bryan fuentes

student•

Daniel Cadavid

student•

 En este paso se ponen se grafican las entidades en Baker y se grafican las relaciones

 Unas buenas herramientas para hacer los diagramas de bases de datos es , , día que es descargable en
 Otra buena herramienta es “MySQL Workbench” porque adicional le das a un botón y te crea el script con el SQL para que generes la BD o lo configuras y te conectas a la BD para que la cree directo de una vez, también sirve para traerse el modelo de una BD ya creada.
 Es bueno repasar en este punto las relaciones que se pueden crear entre dos entidades: si tenemos un modelo A y un Modelo B, los cardinales se refieren a cada modelo.
o 0-1 es una relación no obligatoria donde un registro en el modelo A puede tener una relación con n registro en el modelo B, esto quiere decir que el campo no es requerido en el modelo A
o 1-1 es una relación obligatoria donde un registro en el modelo A tiene una relación con un registro en el modelo B
o 1-M es una relación obligatoria donde un registro en el modelo A tiene una relación con varios registros en el modelo B
o M-M es una relación no obligatoria donde varios registros en el modelo A tiene relación con varios registros en el modelo B, para este tipo de casos se usa un tercer modelo donde la el modelo A tiene relación de 1-M con este modelo al igual que el modelo B tiene una relación 1-M
 Una buena forma de crear relaciones es preguntar con los verbos claves TENER y ESTAR de la siguiente manera:
o Un Avión puede TENER muchas Rutas
o Un Piloto puede ESTAR en una Aerolínea
o Una Aerolínea puede TENER muchos Pilotos

Sin embargo, tenemos casos como un e-commerce, donde el verbo clave sería, COMPRAR.
o Los Clientes pueden COMPRAR varios Productos
o Los Productos pueden ser COMPRADOS por muchos Clientes

La clave es preguntarnos entidad por entidad, ¿cómo se relacionan?

Luis Rodrigo Alvarez Herrera

student•

sigo sin entender y me desespero

Maribel Gutierrez

student•

Cuéntanos a qué se te hace difícil de entender. ¡Te ayudamos!

Yesica Lizeth Cortés Pineda

teacher•

Hola @aeonics, que es lo que no entiendes amigo, dime y seguro busco alguna forma de ayudarte, lo importante es que te quede todo esto muy claro.

Carlos Eduardo Jesús León

student•

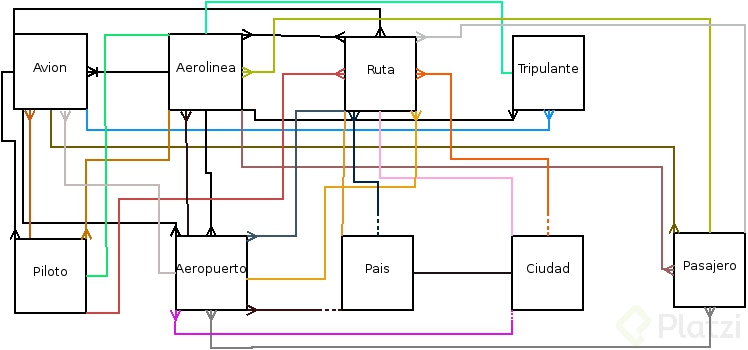

Hola a todos, les comparto mi modelo Entidad - Relacion. Estoy abierto a cualquier sugerencia y/o comentario.

Walter Jesus Santiago Gonzalez

student•

Buen día,

Paso 3: Entidades y las relaciones:

Marco Aguilar

student•

Hola a todos! Les comparto mi diagrama. Si hay alguna observación, por favor no dejen de comentarla. Saludos! 😉

Iván Darío Sánchez Jiménez

student•

Cuando inicié a desarrollar bases de datos las diagramaba con DIA y aunque es una gran herramienta me pase a MySQL Workbench para no hacer doble trabajo, ya que esta se conecta directamente con el SGDB y permite sincronizar el modelo ER con la BD
