Uso de Gizmos y Física en Unity para Desarrollo de Videojuegos

Clase 11 de 53 • Curso de C# para Videojuegos

Resumen

¿Cómo usar Gizmos en Unity para mejorar el diseño de tu videojuego?

Los Gizmos en Unity son herramientas visuales que pueden ser de gran ayuda para la detección y visualización de elementos en el desarrollo de videojuegos. No somos superhéroes con percepción extrasensorial para detectar distancias y movimientos; los Gizmos vienen al rescate para facilitar nuestra tarea. Al activar los Gizmos desde la pestaña "Game", podemos ver artefactos visuales como colliders alrededor de los personajes, lo que mejora mucho la experiencia de desarrollo visual de los juegos.

¿Cómo dibujar Gizmos personalizados en Unity?

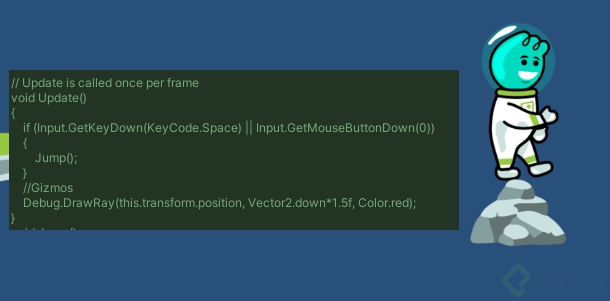

Para dibujar tus propios Gizmos, necesitas usar el método Update, lo cual te permitirá realizar cambios visuales en tiempo real. Aquí te explicamos cómo hacerlo:

void Update() {
    Debug.DrawRay(transform.position, Vector2.down * 1.5f, Color.red);
}

Origen del raycast: Empieza desde el centro del personaje, usando transform.position.
Dirección y tamaño: Hacia abajo (Vector2.down) y tener una longitud de 1.5 metros.
Color del raycast: Puedes usar colores predeterminados, como Color.red.

Este simple proceso visualizará una línea roja hacia abajo, útil para detectar el límite del suelo en tiempo real.

¿Cómo influye la física en la jugabilidad de un videojuego?

La física es crucial para la creación de un juego realista y una experiencia de usuario atractiva. Al modificar parámetros como masa, fuerza y aceleración, puedes personalizar la interacción de los elementos del juego y su comportamiento en respuesta a la gravedad y otras fuerzas.

¿Cómo afecta la masa del personaje a su aceleración y fuerza de salto?

Ley de Newton: Según la fórmula clásica (Fuerza = Masa x Aceleración), si aumentamos la masa de un personaje, su aceleración disminuirá para una misma fuerza.
Masa y salto: Con una masa mayor, el personaje saltará menos, mientras que una masa menor permitirá saltos más altos:

Rigidbody2D rb = GetComponent<Rigidbody2D>();
rb.mass = 0.5f; // Ejemplo de ajuste de masa

Al configurar la masa en el componente Rigidbody, como medio kilo en lugar de uno entero, el personaje experimentará fuerzas de salto más significativas, dependiendo de este ajuste.

¿Cómo lograr un balance entre gravedad y fuerza de salto?

Creando un balance óptimo entre la gravedad y la fuerza de salto, es posible emular diversos escenarios, como la ingravidez del espacio. Pruébalo ajustando la física del mundo y los parámetros del motor de Unity:

Ajusta la gravedad en la configuración del proyecto.
Modifica el valor de la fuerza de salto en el script que implementa estas mecánicas.

Con esta parametrización, tienes toda una gama de opciones para lograr la ambientación que deseas para tu juego. Practica y realiza ajustes hasta que el movimiento del personaje coincida con tu visión creativa.

¿Qué es la automasa en Unity y cómo afecta al desarrollo de un juego?

La opción de automasa en Unity calcula automáticamente la masa necesaria del personaje según su Rigidbody. Este ajuste es ideal si deseas que Unity maneje este parámetro y lo ajuste de manera automática:

Implementación: Al activar automasa, Unity define la masa del personaje, afectando su comportamiento físico.
Ventajas: Facilita el proceso de equilibrar fuerzas y movimientos al dejar estas decisiones a una simulación física interna del motor.

Aprovechar estos recursos en Unity no solo refresca conceptos básicos de física, sino que también te permite diseñar y disfrutar de un videojuego con un gameplay auténtico y fluido.

Juan Carlos Frausto Arias

student•

Apuntes Dubug: modo de prueba, poder probar cosas DrawRay: dibujar un rayo this.transform.position: empezar desde el centro del personaje Vector2.down: Hacia donde quiero el rayo, hacia abajo(down) 1.5f :para establecer el limite del rayo: Color.red: color

Wandy Rafael Santana Evangelista

student•

Excelente, pero cabe destacar que la referencia this.transform.position se coloca de esta manera porque el script está dentro del objeto, pero si el script estuviera fuera del objeto al que se le quiera extraer el transform, pues usamos name.transform.position [El name es el nombre que le colocas para hacer la referencia.]

Wandy Rafael Santana Evangelista

student•

Discúlpenme pero me tomé la tarea de hallar la precision exacta, y lo hice con todo el Zoom que Unity me permitia, y pues con un valor de: 1.276363f logre la precision.

George Anthony Sotil Zúñiga

student•

Magnífica precisión.

Juan Castro

teacher•

Los Gizmos son una herramienta de Unity que nos ayudarán a gestionar los parámetros de configuración del salto y cualquier otra acción de nuestro personaje de forma visual, son una especie de líneas que podemos ver si entramos al modo de debugging y en este caso las vamos a utilizar para calcular la distancia entre el centro del personaje y la tierra 🤓.

Cristian Carrazana

student•

holano me sale la recta de color rojo

Cristian Carrazana

student•

ahoraque raro

Cristian Mauricio Arias Mayorga

student•

Encontre una forma mas dinámica de sacar la altura necesaria primero debemos instanciar el Collider(en mi caso fue un capsule) de donde vamos a sacar las medidas.

CapsuleCollider2D colliderPlayer;
  void Awake()
    {
        rigidBody = GetComponent<Rigidbody2D>();
        colliderPlayer = GetComponent<CapsuleCollider2D>();
    }

luego sacamos la altura de el collider u o dividimos en 3, ya que la altura del collider toma toda su altura y solo necesitamos del centro para abajo, no lo dividimos en dos, ya que nos queríamos cortos

height = colliderPlayer.size.y/3;

luego remplazamos en valor por el height

Debug.DrawRay(this.transform.position, Vector2.down*height, Color.magenta);

Physics2D.Raycast(this.transform.position, Vector2.down, height, groundMask);

Mateo Ryhr

student•

Muchas gracias por tu aporte! Justo eso estaba tratando de hacer, me sirvio mucho.

Ervic Perez Mendoza

student•

Platzi debería sacar un curso de física y matematica aplicada en videojuegos >:)

Leonardo Ernesto Solórzano Carrasquero

student•

Con una longitud de RayCast en 1.315f me va bastante preciso 😄

Michelle Duque De La Rosa

student•

Gracias muy amable

Ericson Luis Quispe Abad

student•

Aun no se diferenciar muy bien que tipos de código se colocan en Start o Update. Alguien me puede explicar por favor :3

Altair Barahona

student•

Claro, en Start van las instrucciones que se ejecutarán una única vez cuando se inicie el juevo, en Update van las instrucciones que se ejecutarán constantemente cada frame por segundo (como detectar si presiono una tecla o no)

Sergio Castro

student•

Bueno mi enfoque para tener presicion fue no agarrar el centro, sino la parte inferior, como tenemos el centro y la parte superior, solo calcule la diferencia en el eje y para la posicion y el codigo me quedo asi:

bool IsTouchingTheGround()
{
	//Se obtiene la posicion del centro del personaje
	Vector2 position = transform.position;

	// Se actualiza la posicion Y restandole la mitad de la altura del personaje
	position.y -= (transform.up.y - transform.position.y) / 2;

	// Se indica una cantidad muy pequeña basicamente es un punto
	var distance = 0.001f;

// Esto es para verlo en Unity
	//Debug.DrawRay(position, Vector2.down * distance, Color.red);

	// Devuelvo si el rayo encontro o no un colaider de la groundMask
	return Physics2D.Raycast(position, Vector2.down, distance, groundMask);
}

Carlos Daniel

student•

si creamos una variable publica para la distancia del rayo podemos manipularlo desde el inspector.(solo recuerden que en modo juego no se guardan los cambios, asi que anoten el numero que mas les agrade y apliquenlo en modo edición.)

Nicolás Alejandro zlachevsky Gomez

student•

¿una consulta, donde podria aprender sobre las leyes de la fisica para programacion de videojuegos? no recuerdo absolutamente nada, help me.

Kevin Morales

student•

Podrías darle un vistazo al curso de fundamentos de matemáticas para Física

Efraín Lerma

student•

Quizás esto pueda ayudarte... https://docs.unity3d.com/Manual/PhysicsSection.html

Daniel Castiblanco

student•

No logro que se visualice el Gizmos ¿por qué puede suceder esto?

Juan Pablo Lagos Idrobo

student•

En el Game tienes que activar los Gizmos

Juanjo González

student•

Me sucede lo mismo, y los Gizmos están activados :/

George Anthony Sotil Zúñiga

student•

Cada vez aprendo más en este curso que me será de utilidad en un futuro muy cercano.

Dietmar Cerpa

student•

En mi caso, me gusta tener los Gizmos visibles aun fuera del PlayMode, por ello uso:

/// <summary>
    /// Allows to draw Gizmos on Scene mode without hit Play
    /// Permite dibujar los gizmos en la escena sin presionar Play
    /// </summary>
    private void OnDrawGizmos()
    {
        Debug.DrawRay(transform.position, Vector2.down * groundDistance, Color.yellow); //Gizmo draw to check ground distance
    }

David Sanchez

student•

No me sale en el Visual Studio la opción Debug. Además no me reconoce el color ¿Qué debo hacer?

Leonel Grisaleña

student•

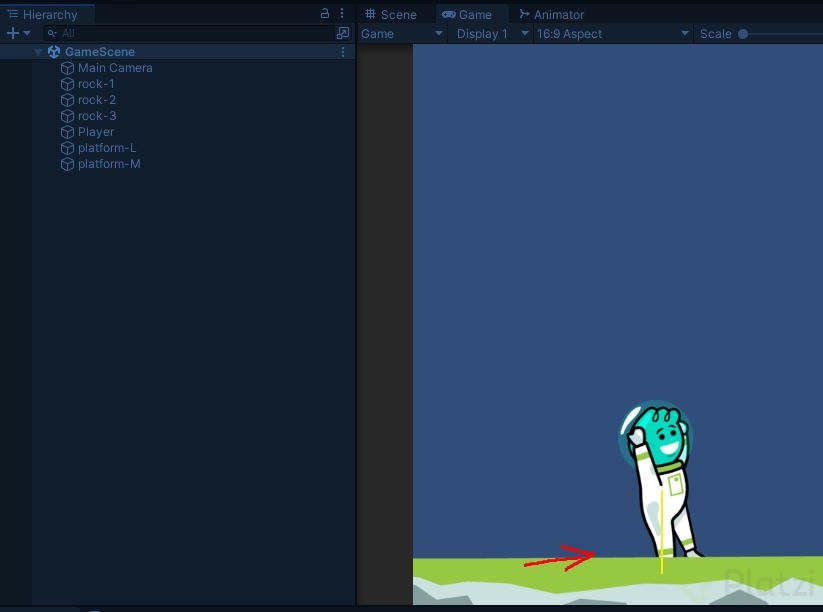

Alguien sabe por que mi personaje se ve detras del platform? Y como resolverlo?

George Anthony Sotil Zúñiga

student•

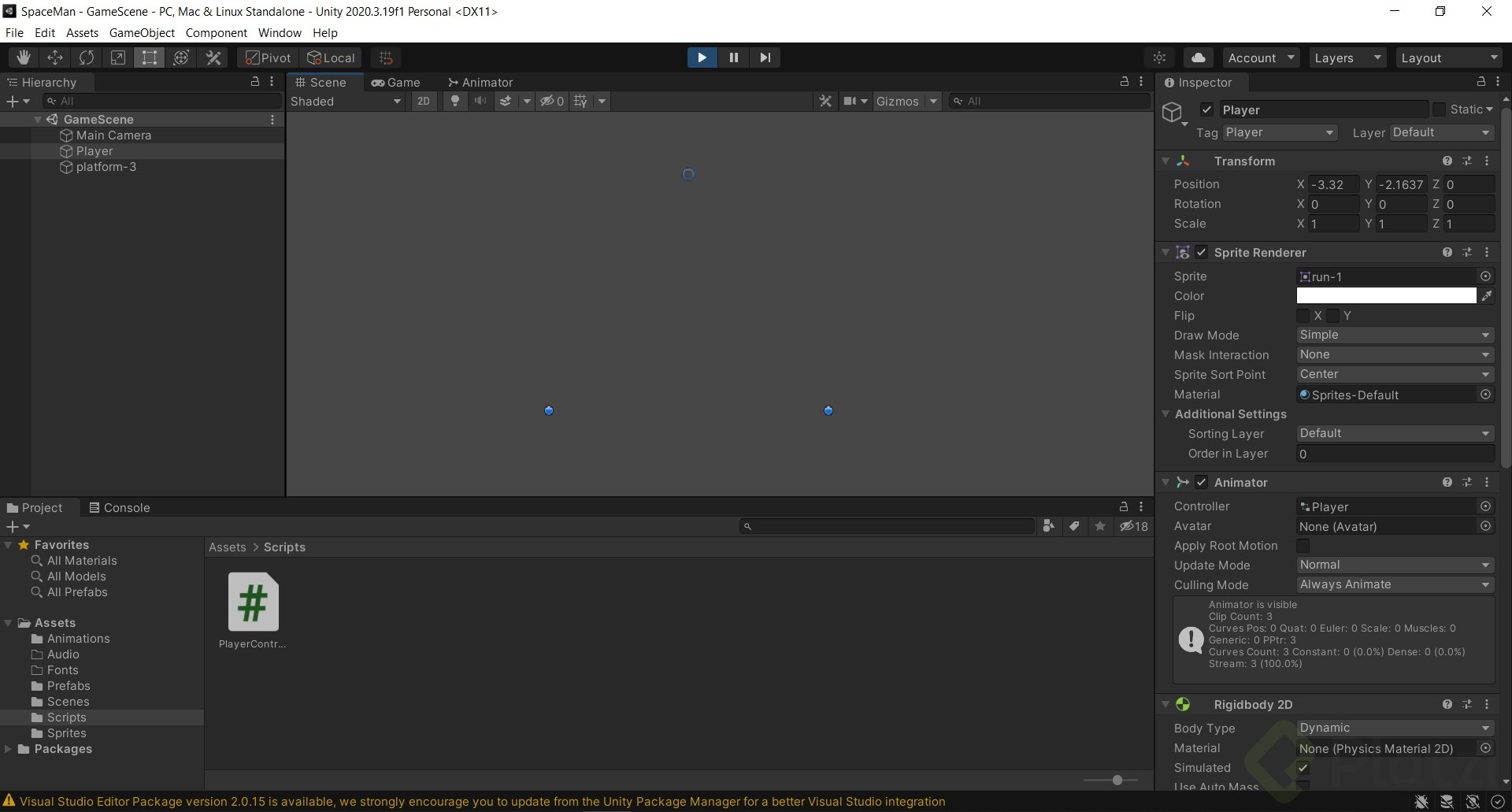

Cada vez que le hago zoom a la escena, los GameObjects desaparecen sin razón alguna, ¿Alguien sabe como puedo solucionar este problema?

Juan Ricardo Rios Salcido

student•

Una duda a mi en Visual nunca me aparece las opciones de autocompletar que le aparecen al profesor. Tengo que mover algo en algo de ajustes o descargar algo para que me aparezcan?

Fernando Leonel Alvez

student•

Acabo de darme cuenta que hay veces que mi personaje salta mucho y hay veces que salta menos, que puede ser?

Altair Barahona

student•

Es porque al saltar se le añade una fuerza al personaje y si usas el ray cast para verificar lo cerca que está del suelo, puede ser que la distancia sea muy larga y por ende te de tiempo a presionar el botón de saltar varias veces lo que haría que se acumule el impulso y por ende tener un salto mayor

Ricardo Obon

student•

Hola,

No se si a alguien mas le pasa o le pasó, pero la mayoria de los gizmos no se ven en mi pantalla. Se ve el recuadro de la escena y la camara, pero no el collider ni el rayo que le armamos... Me fije en el desplegable de "Gizmos" y esta todo marcado...

Alguna idea de que puede ser?

Ricardo Obon

student•

Por si a alguien mas le llega a pasar esto..... tenia el draw dentro del if del jump... por eso no me lo mostraba...

Yohan Valentin Sanchez Hernandez

student•

Si compañero, lo que pasa es que no activaste los gizmos o tal vez si pero no desde la pestaña indicada, tienes que activarlos desde la pestaña de Game, entras a Game... Los activas y ya todo ready

Adrian Alexander Castro Peñaherrera

student•

Personalmente, prefiero utilizar la funcion OnDrawGizmos(){ } te da mas opciones como, drawwiresphere, drawray, drawline, etc. Y es mucho mejor si utilizas Physics2D, por ejemplo yo uso lo siguiente:

public bool IsGrounded()
    {
        return Physics2D.OverlapCircle(groundCheck.position, .25f, ground);
    }

private void OnDrawGizmos()
    {
        Gizmos.color = Color.cyan;
        Gizmos.DrawWireSphere(groundCheck.position, .25f);
    }
