Diagrama conceptual: estableciendo relaciones

Curso de Bases de Datos con MySQL y MariaDB

Clase 4 de 30

Clase 4 / 30

Comentarios (17)17 comentarios

Ivan Martinez

Hace 4 años

Para seguir el ejercicio de esta clase, dejo el link de la plataforma: diagrams Si quieres otra opción, tambien esta: lucidchart

Nota: El Diagrama Entidad Relación tambien es conocido como:

Diagrama ER
Diagrama E-R
ERD.

Julián Ángel Becerra Meza

Hace un año

gracias compañero

Ermilo Joel Dorantes Uc

Un pequeño aporte

Julio Cesar Rodíguez Cristancho

John Alexander Peña Bedoya

Me parece que un Tutor puede tener muchos alumnos y los alumnos tambien pueden tener mucho tutores

Cristhian Coaquira

Yo prefiero poner la cardinalidad en la relacion para no tener que pensar en un verbo y simplificar algo el diseño Entidad Relacion

MANUEL GUZMÁN

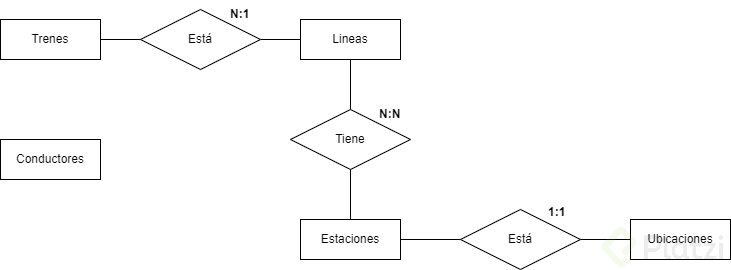

Hola, no se si estaré mal, pero al cambiarle de orden los trenes con las líneas el relación de N:1 Estaría mal, porque se puede leer con que muchas líneas tienen 1 tren 1 tren está en muchas líneas, y lo que el profe mostró es al contrario muchos trenes están en una líena y una líena tiene muchos trenes.

José Andrés Choc Alvarado

Hace 3 años

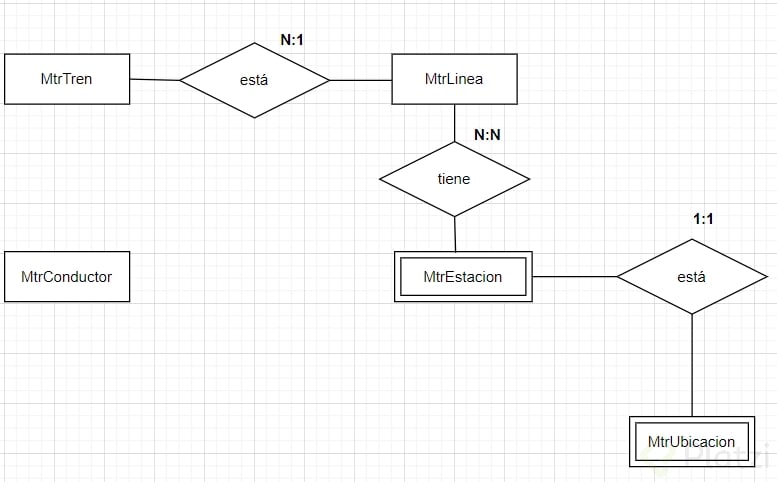

Una buena practica es definir todas las tablas en singular. En mi experiencia es más fácil de explicar cuando se presentan diagramas a personas externas.

Camilo Alexander Calderón Obando

Otro ejemplo:

LUIS PALACIOS

Falto la cardinalidad creo

Oscar David Bocanegra Capeara

Para los que usen Visual Studio Code pueden instalar drawio y van a poder hacer los diagramas desde ahi

Hugo Cesar Castillo

Eaa Profe!! me pareció genial, su explicacion muy concisa y muy detallada Genial!!!

Saludos

Rafael Andrés Araujo Ordoño

La relación entre los conductores y los trenes es de N:N?

Porque, un tren puede ser conducido durante cierto tiempo por un conductor, y luego durante otra hora, por otro conductor, a su vez, el primer conductor, cuando termine su tiempo, puede conducir otro tren.

Si aplicas la cuarta forma normal, podrias descomponer la cardinalidad en una tabla pivote conductores_trenes si quieres saber todos los trenes q conduce o ha conducido un conductor, o si quieres saber por ejemplo los turnos de conductores q estan asignados actualmente a un tren

Daniel Alejandro Romero Navarro

Con los incidentes del metro de la CDMX uno se entera de como funciona el metro por dentro:

Migrant Cyborg

Les recomiendo usar LucidChart, es mucho mas comodo para diseñar los modelos ER.

Luis Ernesto Domínguez Velásquez

Hace 2 años

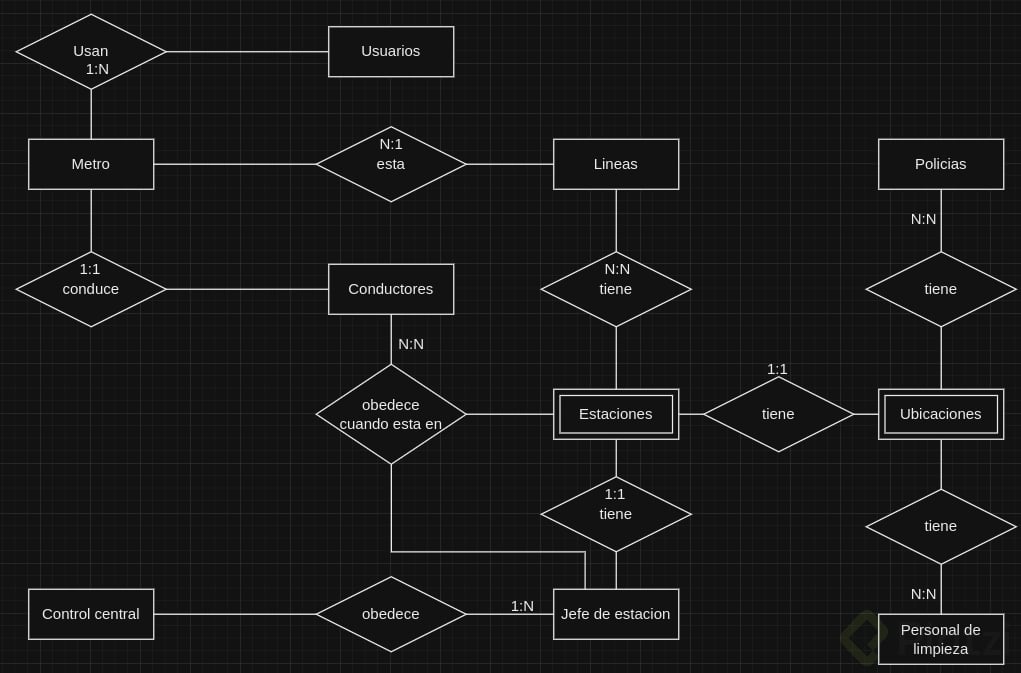

Mi diagrama ER:

Eduardo Reyes

🔷 ¿Sabías que puedes editar archivos de Drawio en VSCode?

Con la extensión Draw.io Integration pueden descargar el archivo a su PC, y editarlo desde ahí. Así pueden incluir el diagrama en su documentación directamente en forma de archivo en su repositorio. [Aquí les dejo el enlace para que vayan a descargarlo. https://marketplace.visualstudio.com/items?itemName=hediet.vscode-drawio
