Diagrama físico: detalles en las tablas

Clase 5 de 34 • Curso de Bases de Datos con MySQL y MariaDB

Ivan Martinez

student•

Resumen: Ya teniendo la idea general de lo que se quiere lograr en el proyecto, el primer paso es crear el diagrama Físico de nuestra futura base de datos para ir detallándola poco a poco. Notas:

PK: Primary Key, es importante definir con detalle el tipo de dato correcto para este tipo de claves.
FK: Foreign Key, se debe tomar en cuenta los detalles que tiene definida la PK a la que se hace referencia, para relacionarlas y tener consistencia en la definición de los tipos de datos.
BIGINT: Números extremadamente grandes con intervalo de -2^63 a 2^63. Es decir, 8 bytes.
INT: Número entero comúnmente usado en valores SQL. Su intervalo va desde -2^31 a 2^31. Es decir, 4 bytes.
TINYINT: Número pequeño que se usa para ahorrar memoria, su intervalo va de 0 a 255. Es decir, 1 byte.
UNSIGNED: Número sin signo, para que no tome valores negativos.
NOT NULL: El campo no puede ser nulo.
AUTO_INCREMENT: Va incrementando a medida que se va realizando la inserción de datos.
VARCHAR: Almacena texto según el tamaño indicado entre paréntesis.
CREATE_AT: Guarda en qué momento se crea el registro.
UPDATE_AT: Guarda en qué momento fue editado por última vez el registro.
TIMESTAMP: Guarda marcas de tiempo en el formato 'aaaa-MM-dd HH:mm:ss' (También existe DATETIME y tienen algunas diferencias muy específicas)

Ya tenemos creadas las primeras tablas, ahora nos toca crear el resto de tablas para ir complementando el diseño de la base de datos.

Alicia Rivas

student•

Gracias!

Licop Xx

student•

Existe un tipo de dato llamado YEAR que precisamente almacena años. Acá más información de este https://www.w3schools.com/sql/sql_datatypes.asp

Gabriel Eduardo Caraballo Moya

student•

Este tipo de datos quizá no aplique para algunos casos, ya que el rango de valores está limitado.

year(2) y year(4): un año. Su formato es "YYYY" o "YY". Permite valores desde 1901 a 2155 (en formato de 4 dígitos) y desde 1970 a 2069 (en formato de 2 dígitos).

Quizá para datos de historia universal, no nos serviría del todo.

Lidvin Osbeli Fuentes Navarro

student•

Dato: si se utiliza CURRENT_TIMESTAMP, la mima utilizara la fecha y hora del servidor, recordar que los mismos no siempre están en nuestro país de origen, y por tanto se deberá configurar el servidor para que tome la fecha correspondiente a nuestra región o guardar los datos correspondientes desde progra.

Angel Aponte

student•

Un campo interesante para agregar a todas las tablas podrías ser el deleted_at para la parte del soft delete

Alejandro Ivan Mendieta

student•

también agregar un campo de active para simplemente desactivar y con el que propones tú de deleted_at se guarda cuando se desactivo.

Daniel Alejandro Romero

student•

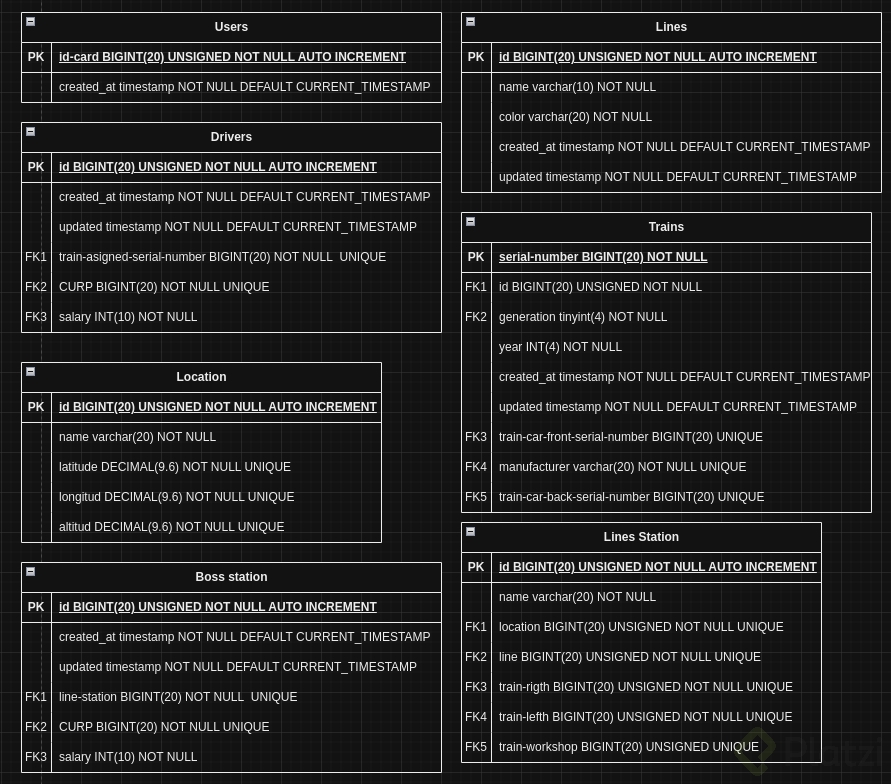

Así me quedo a mi:

Migrant Cyborg

student•

Para quien se haya preguntado porque Trains tiene llave foranea y Lines no. Todas las tablas en las que la relación sea de muchos, en este caso es [linea] --una a muchos -< [tren], se les debe aplicar una llave foranea, ya que la singularidad de la linea en este caso, presenta una cierta dominancia sobre la plural, que sería de la tabla de trenes, de modo que necesita identificarse con su dominante directo.

Juan Osorio

student•

diagrams tiene una version de escritorio genial, dejo link del repo https://github.com/jgraph/drawio-desktop/releases/tag/v20.7.4

Daniela Stornelli

student•

Cuando pasamos estas tablas a la terminal, realmente es lo mismo escribir "CURRENT_TIMESTAMP" que "NOW"? ambos me pondrán la fecha en el que fue creado el registro?

Ivan Martinez

student•

En la documentación las describen con detalle en una tabla: https://dev.mysql.com/doc/refman/8.0/en/date-and-time-functions.html

Julia Gabriela Nieva Paredes

student•

¿Por qué le llaman diagrama conceptual y físico? La literatura de base de datos dice que son los diagramas entidad-relación y el modelo relacional.

reality !

student•

Soy totalmente principiante. Pero quizás este artículo de Wikipedia pueda ayudar. Al final dejan todas las fuentes y enlaces externos como en cada artículo de Wikipedia:

https://en.wikipedia.org/wiki/Entity%E2%80%93relationship_model#introduction

Guillermo Rivadeneira

student•

estas confundida

Pablo Luna Guzmán

student•

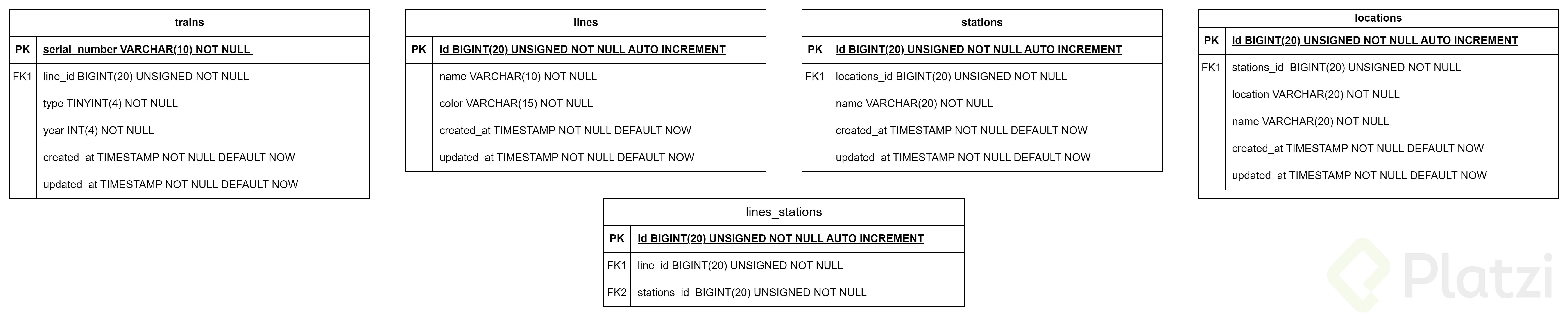

Les comparto lo que llevo sobre mi proyecto de la TransmiDB

reality !

student•

Hola.

Por cómo nombraste a tu proyecto, puedo inferir que probablemente eres de Bogotá, ¿Verdad? En ese caso: ¿Sabes en dónde podría conseguir más información del funcionamiento interno del sistema de Transmilenio?

Gracias de antemano.

David Betancur Gaviria

student•

Profe el mejor

Mejia Juan Sebastian

student•

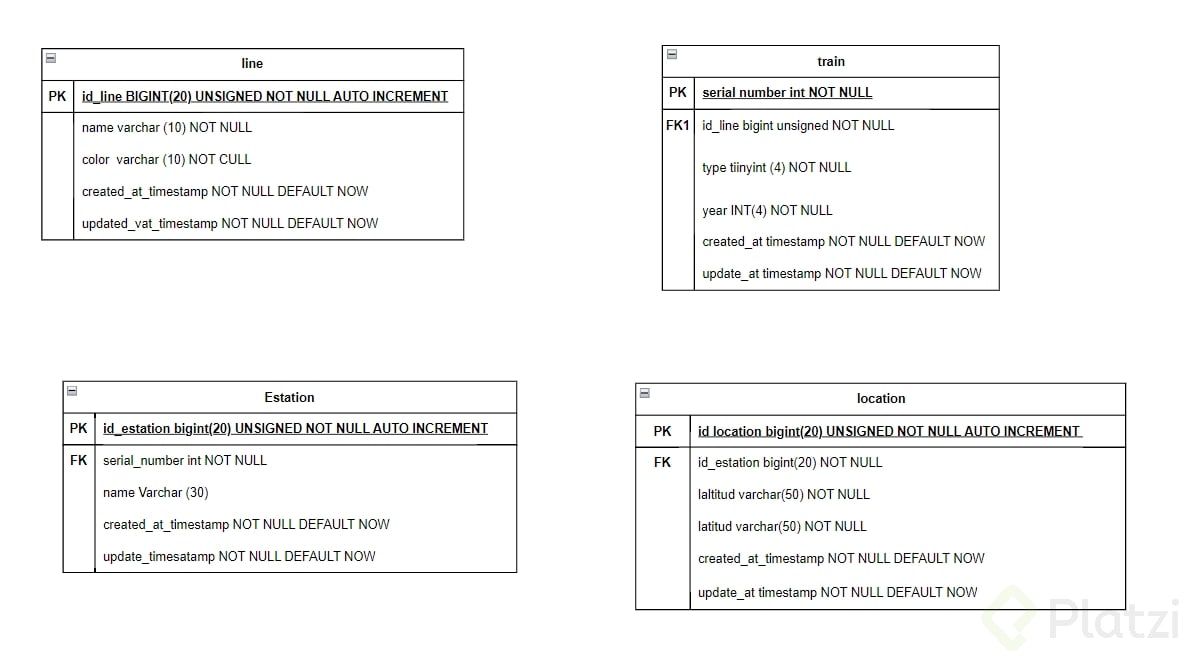

Mi aporte.

Rodrigo Pino

student•

Está genial el diagrama , poder ordenar las ideas y la lógica...que tengo el puro desorden en MariaDB

Aldo Mauricio Vital Gutierrez

student•

En la tabla trenes: ¿porque usar el numero de serie como llave primaria?

Por lo que hasta ahora hemos visto, tengo entendido que seria mucho mejor usar un id incrementar y tener el numero de serie como un dato independiente. Esto con la atención de que si en un futuro necesitamos modificar el dato, solo sea ese dato el modificado y no todo con lo que se encuentra relacionado.

Les agradecería mucho si me pudiesen indicar si esto es así o lo estoy mal entendiendo. Gracias 💪.

Donovan Villanueva

student•

¿Es muy importante poner la fila de timestamp? ¿Qué implicaciones tiene que se ponga en caso de que no se ocupa?

Donovan Villanueva

student•

Bueno, mejor dicho, la columna del created_at timestamp. En el video indicas que a tu tabla en principio le puedes agregar los campos que desees, pero ¿Cuál es el propósito de agregar un campo que no se ocupa? gracias.

Guillermo Rivadeneira

student•

Yo utilicé PHPmyadmin

Gerardo Ferreyra

student•

BIGINT puede almacenar 9223372036854775807, es decir, esto se lee como "nueve billones doscientos veintitrés mil trescientos setenta y dos millones treinta y seis mil quinientos cuarenta y siete setecientos cincuenta y ocho mil setenta"

En simples palabras, puede almacenar más de 9 billones de registros.

Ulqernesh Karvenae

student•

Reto Completado

Joel Pulla

student•

Este es mi aporte, acepto criticas de mi pequeño trabajo

Adán Cervantes Chávez

student•

Esto es la representacion del diagrama en esta parte se define las variables ejemplo(tren), los tipos de las variables ejemplo( bigint) con sus atributos ejemplo(not null) que tendran y como se iran ligando con otras variables
