Diagramas conceptuales vs. diagramas físicos

Clase 3 de 34 • Curso de Bases de Datos con MySQL y MariaDB

Alisson Pineda

student•

SIMBOLOGÍA DE DIAGRAMA FÍSICO

Primera tabla: Una entidad (Entity) con todos sus campos (fields) Segunda tabla: Una entidad (Entity) con campos (fields) y sus llaves (keys). Tercera tabla: Una entidad (Entity) con campos (fields) y sus tipos de datos (types) Cuarta tabla: Una entidad (Entity) con llaves (keys), campos (fields) y tipos de datos (types) Relaciones

Jaime Alzate

student•

Muchas gracias, esta información es muy útil

Raymundo Vasquez Frielson

student•

Muy interesante tambien existe en programa de codigo abierto dia o diagram puedes crearlo en pc todo tipos de diagramas

Juan Suarez

student•

Alisson Pineda

student•

SIMBOLOGÍA DEL DIAGRAMA CONCEPTUAL

Entity - Entidad: Cualquier cosa, automóvil.
Weak Entity - Entidad Débil: Depende de una entidad normal, la rueda de un automóvil.
Relationship - Relaciones: Las entidades se relacionan.
Attribute- Atributos: Las entidades pueden tener atributos, el automóvil tiene atributos como: marca, valor, modelo.
Multivalued Attribute - atributo mutivaluado: Es un atributo que a su vez tiene subatributos
Derived Attribute - atributo derivado: Es un atributo que se puede calcular, como pedir la fecha de nacimiento de una persona, en lugar de su edad, entonces, el atributo derivado sería la edad, con la información del año de nacimiento, se podría saber su edad.

juan CORSI

student•

Gracias!!!!

Ivan Martinez

student•

Resumen: Es importante al inicio de cada obra tener una buena planificación, para el desarrollo de este curso, el primer paso es el desarrollo de una plantilla o mapa para poder guiarnos, para ello nos apoyamos en los Diagramas Entidad Relación. El Diagrama Entidad Relación se divide en dos tipos:

Diagrama Conceptual: Nos permite tener una visión general de lo que se quiere construir de una manera no detallada, por ejemplo, la relación de una entidad con otras entidades.
Diagrama Físico: Es un diagrama más detallado, incluye relaciones, tipo de relaciones, tablas, columnas, tipos de datos, entre otros. Nos permite tener en detalle toda la descripción de la base de datos.

Pablo Luna Guzmán

student•

Otra gran aplicación que puede ser usada para la creación de diagramas físicos de Bases de Datos relaciones es DrawSQL, aquí tienen un ejemplo de lo que se puede hacer con esta página!

Pueden editar la plantilla acá

Axel Romero

teacher•

Este tiktok muestra una herramienta sencilla para hacer diagramas:

https://www.tiktok.com/@mundobinario/video/7155542416341077254?is_from_webapp=v1&item_id=7155542416341077254

Frandel Corporan Rodríguez

student•

Esta buena la herramienta sin embargo en un caso real donde primero se tenga hacer una planificación de manera no tan profunda o directa al código pienso que ahí no entra esa tool ya que prácticamente estarías estructurando ya la base de datos mientras generas un diagrama como ya lo hace casi cualquier rddbms. Si les gusta mas hacer diagramas con código simple y rápido de hacer revisen las documentaciones de mermaid y plantuml

Luis Miguel Rodriguez

student•

Apuntes:

Diagramas conceptuales vs. diagramas físicos

Para todo buen proyecto, primero se tiene que tener una buena planeacion. de lo que se quiere hacer. En BD utilizamos diagramas entidad-relación:

Diagrma Conceptual

Expresa vision general de lo que se construirá
Relacion de entidades
Simbología

Notación y símbolos de diagramas entidad-relación

!Untitled

Diagrama Físico

Diagrama mas detallado
Incluye:
- Relaciones
- Tipos de relaciones
- Tablas
- Columnas
- Tipos de datos
Se podrá definir los tipos de llaves que tendrá la BD.
Simobología

!Simbologia

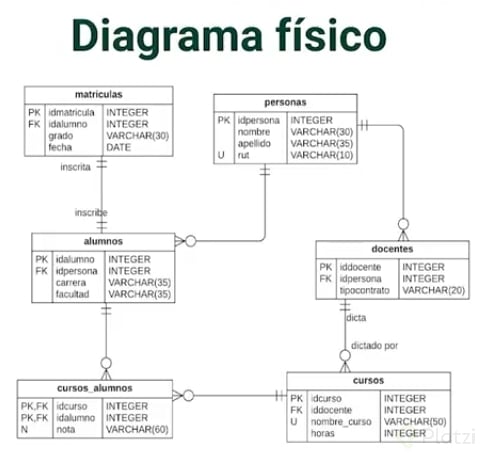

1. Primera tabla: Una entidad (Entity) con todos sus campos (fields)
2. Segunda tabla: Una entidad (Entity) con campos (fields) y sus llaves (keys).
3. Tercera tabla: Una entidad (Entity) con campos (fields) y sus tipos de datos (types)
4. Cuarta tabla: Una entidad (Entity) con llaves (keys), campos (fields) y tipos de datos (types)
Ejemplo

!Ejemplo

Crear Diagramas
