Procesamiento de tramas

Clase 22 de 35 • Curso de Redes Informáticas de Internet 2017

Jorge Francisco Onasis Ramos Nava

student•

Mis Notas - Procesamiento de tramas

Cuando una NIC recibe una trama de Ethernet, examina la dirección MAC de destino para ver si coincide con la dirección MAC física del dispositivo, si no hay coincidencia, el dispositivo descarta la trama, si hay coincidencia lo recibirá.

Tipos de envíos

Unicast:

Un solo destino.

Multicast:

A un grupo.

Broadcast:

A todos los miembros del grupo.

Ronald Rengifo

student•

Muy bueno!

Edixon javier Pabon Lizcano

student•

excelente aporte.

Pablo Martinez

student•

Resumen de la clase

Procesamiento de tramas
El proceso o viaje que tiene una trama desde que sale de un dispositivo y es encontrado por el dispositivo de destino

Lo primero que pasa cuando uno prende el dispositivo es que
esa dirección MAC que esta impresa físicamente en el hardware
se copia a la memoria ram del dispositivo

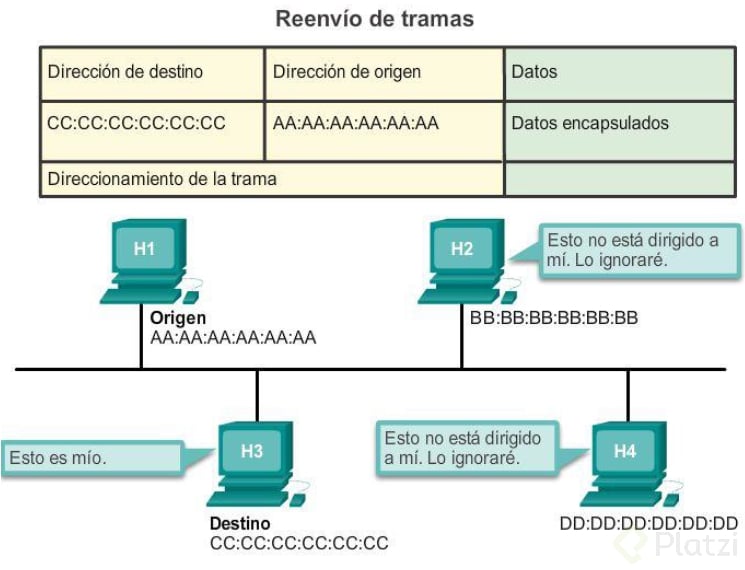

Después si queremos enviar un mensaje desde H1 hacia H3
asignamos una dirección de origen en la trama y enviamos los
datos y le asignamos haci donde queremos enviarla.

El envío de estos datos o mensajes a través de estos medios
usando las direcciones MAC se pueden hacer de diferentes
maneras.

UNICAST : Un solo destino
MULTICAST : A un grupo en la red
BROADCAST : A Todos los miembros del grupo

Diego Fernando Ramos Aguirre

student•

Buen Resumen, gracias

Juan Pablo Perez

student•

Gracias por el resumen compañero.

Manuel Alfonso Illidge Ramírez

student•

En una LAN los métodos de transmisión de datos de la capa 2 se dividen en tres clasificaciones: unicast, multicast y broadcast.

En una trasmisión unicast un solo frame (marco) o paquete es enviado desde una única fuente a un solo destino en la red, en una trasmisión multicast un solo frame o paquete es enviado desde una única fuente a múltiples destinos y en un entorno de trasmisión broadcast un frame o paquete de datos se copia y se envía a todos los nodos de la red.

Unicast

El método de transmisión unicast es uno a uno (one-to-one), con este método el envío de datos se realiza desde un único emisor a un único receptor, como por ejemplo de un servidor a un grupo de trabajo de una LAN. En un entorno unicast aunque varios usuarios puedan solicitar la misma información al servidor al mismo tiempo, el servidor responderá a las peticiones de los usuarios enviando la información a cada usuario, como se muestra en la siguiente figura.

Método de Transmisión Unicast.

El metodo Unicast envía por separado el trafico de los datos a cada equipo que ha solicitado los datos, a su vez esto provoca la inundación (flooding) de la red por la cantidad de tráfico.

Multicast

Multicast es un método de transmisión de uno-a-muchos, envío de los datos a múltiples destinos simultáneamente, este método de transmisión es similar al broadcast, excepto de que el multicast solo envía la información a un grupo especifico y el broadcast envía la información a todos los nodos de la red. Cuando se envía grandes cantidades de datos el método multicast ahorra considerablemente el ancho de banda en la red, debido a que la mayor parte de los datos se envían solo una vez.

La información se envía desde su origen pasando por la parte central de la red y se multiplica o distribuye hasta llegar a los usuarios finales, como se muestra en la siguiente imagen.

Método de Transmisión Multicast.

Este método es más eficiente que el metido de transmisión unicast, en donde los datos se copian y se envía a cada usuario.

Broadcast

Broadcast es un método de transmisible de uno-a-todos, en donde se envían los datos a todos los dispositivos al mismo tiempo, como se muestra en la siguiente imagen.

Método de Transmisión Broadcast.

Con este método, el trafico de datos se envía a todos los nodos de la red cuando el broadcast no se filtra o bloquea con un router, ya que un router corta un dominio broadcast. El método broadcast es emitida por el Address Resolution Protocol (ARP) para la resolución de direcciones.

Matías Wasiak

student•

Gracias por el aporte!

Adrián Castillo

student•

Seria conveniente agregaran un ejercicio en PacketTracer con una simulación de los diferentes tipos de mensajes, Unicast, Multicast Y Broadcast.

Mateo Dellacasa

student•

Procesamiento de las tramas: Las direcciones MAC al encender el ordenador se almacenan en la memoria ram, esto para que luego sean necesitadas como para enviar un mensaje se acceda rápidamente. Los mensajes pueden ser enviados de uno a varios destinos, estos están clasificados de tres maneras:

UNCAST: Un solo destino
MULTICAST: A un grupo
BROADCAST: A todos los miembros del grupo

Smerlyn Javier Eusebio Bonifacio

student•

Dirección MAC Ir a la navegaciónIr a la búsqueda En las redes de computadoras, la dirección MAC (siglas en inglés de Media Access Control) es un identificador de 48 bits (6 bloques de dos caracteres hexadecimales (4 bits)) que corresponde de forma única a una tarjeta o dispositivo de red. Se la conoce también como dirección física, y es única para cada dispositivo. Está determinada y configurada por el IEEE (los últimos 24 bits) y el fabricante (primeros 24 bits) utilizando el organizationally unique identifier. La mayoría de los protocolos que trabajan en la capa 2 del modelo OSI usan una de las tres numeraciones manejadas por el IEEE: MAC-48, EUI-48, y EUI-64, las cuales han sido diseñadas para ser identificadores globalmente únicos. No todos los protocolos de comunicación usan direcciones MAC, y no todos los protocolos requieren identificadores globalmente únicos.

Armando Mañon Medina

student•

¿Se puede cambiar una dirección mac?

Saúl Solís O

student•

hola si se puede cambiar de manera interna(sofware) pero de manera de externa como hardware no porque cada dispositivo ya sea laptops celulares tienen una dirección mac que no se puede cambiar implementada en la tarjeta madre. Espero haber sido claro. =)

Jaime Pinto Abad

student•

MAC corresponde de forma única a una tarjeta o dispositivo de red. Se la conoce también como dirección física, y es única para cada dispositivo.

Juan José Calderón

student•

Acá dejo mis apuntes <3

Matias Cariboni

student•

esto sucede en topología de BUS? o en cualquier topología? porque tenía entendido que el switch está para dirigir el mensaje a quien corresponde... o he entendido mal?

Eduardo Reyes

student•

Es un ejemplo sólo de la topología de BUS, ya que en las otras topologías, depende del conector, puede funcionar diferente.

Vinicio Velez

student•

si, sucede en cualquier tipo de conexión, el Switch CAPA 2 no controla ninguna opción y envia el mensaje a tarves de ese switch de manera BROADCAST(a todo el mundo dentro de esta red), solo se basa en la MAC de destino que es la que cada PC debe analizar para saber si le corresponde o no recibir esa comunicación.

Existen los Switch CAPA 3 que en su sistema interno organizan la información de las MAC y de las IP de cada máquina origen y destino de esa red, por lo cual al recibir información busca en esa tabla el UNICO destino correcto y envia de manera UNICAST a esa PC.

Jose Antonio Rojas Ollarves

student•

Envio de tramas:

1. La direccion MAC del dispositivo que maneja un usuario de origen, queda almacenado dentro de la memoria RAM, del dispositivo, para tenerla a disponibilidad para cuando se necesite.
2. Cuando queremos enviar un paquete o trama a otro dispositivo en nuestra red lo que sucede es que, tenemos la direccion MAC de origen y se le asigna a la direccion MAC de destino en este caso sera el ordenador que queremos que llegue el mensaje.
3. Luego lo que hace es transmitir mediante a la red, preguntarle a cada uno de los nodos si esto es suyo o en otras palabras pasa a un proceso de validar de quien es este mensaje, hasta llegar al destinario deseado.
4. Recibe el mensaje y empieza el proceso de desencapsulamiento y comienza a moverse a travez de las capas

Antonio Rafael González Ferrer

student•

Apuntes:

Procesamiento de tramas

Lo primero que pasa cuándo se enciende un dispositivo es que la dirección MAC se copia a la memoria RAM.

• UNICAST. Un solo destino • MULTICAST. A un grupo • BROADCAST. A todos los miembros del equipo

Rafael Arteaga

student•

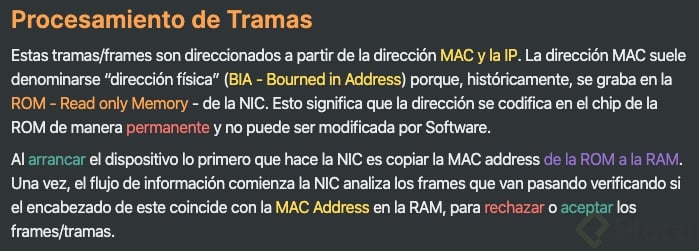

La dirección MAC suele denominarse “dirección física” (BIA) porque, históricamente, se graba en la ROM (memoria de solo lectura) de la NIC. Esto significa que la dirección se codifica en el chip de la ROM de manera permanente (el software no puede cambiarla).

Carlos Santaniello

student•

Procesamiento de tramas:

Cuando la computadora arranca, lo primero que hace la NIC es copiar la dirección MAC de la ROM a la RAM. Cuando un dispositivo reenvía un mensaje a una red Ethernet, adjunta la información del encabezado a la trama. La información del encabezado contiene las direcciones MAC de origen y de destino, cuando una NIC recibe una trama de Ethernet, examina la dirección MAC de destino para ver si coincide con la dirección MAC física del dispositivo almacenada en la RAM, si no hay coincidencia, el dispositivo descarta la trama, si hay coincidencia, envía la trama a las capas OSI, donde ocurre el proceso de desencapsulamiento.

Lidia R.

student•

¿Se puede ocultar la mac?

Moisés Manuel Morín Hevia

student•

Hola ! No se puede ocultar. Se me ocurre que a nivel de software se cambie(es posible) & dsp se vuela a cambiar.

Irving Juárez

student•

Según esto solo la puedes "ocultar" de manera temporal, pero de cualquier manera la MAC siempre va a seguir estando ahí

Sebastian Marin

student•

Clase muy bien explicada

Alex Fernando Montenegro Almeida

student•

diferencia entre multicast y broadcast?

Jose Alonso Rosas Gamarra

student•

Broadcast va dirigido hacia todos, multicast hacia un grupo en específico.

Diego Forero

Team Platzi•

Broadcast envía el mensaje a todos los clientes conectados en ese momento.
Multicast envía el mensaje solo a un grupo de clientes conectados en ese momento.

Jery Rafael Ramírez Teo

student•

Procesamiento de tramas
host: celulares, computadoras, switch, router tienen una dirección mac que es única.
Unicast: un solo destino
**Multicast:**a un grupo
**Broadcast:**A todos los miembros del grupo.

Norman Raul Ore Olivera

student•

Procesamiento de tramas host: celulares, computadoras, switch, router tienen una dirección mac que es única. Unicast: un solo destino **Multicast:**a un grupo **Broadcast:**A todos los miembros del grupo.

Diego Adrián Sánchez Gutiérrez

student•

Procesamiento de tramas:

Cuando el dispositivo arranca la MAC se copia a la RAM Luego cuando se envia un dato se agrega la MAC de destino y la MAC de origen y es enviada a todos los equipos en la red y el que tiene la MAC de destino acepta el paquete y lo des-encapsula.

Orlando Javier Cavieres Caverlotti

student•

Buena clase. Depende de la topología de la red también el como funciona todo esto, pero se entiende muy bien el ejemplo.

La direccion MAC del dispositivo que maneja un usuario de origen, queda almacenado dentro de la memoria RAM, del dispositivo, para tenerla a disponibilidad para cuando se necesite.
Cuando queremos enviar un paquete o trama a otro dispositivo en nuestra red lo que sucede es que, tenemos la direccion MAC de origen y se le asigna a la direccion MAC de destino en este caso sera el ordenador que queremos que llegue el mensaje.
Luego lo que hace es transmitir mediante a la red, preguntarle a cada uno de los nodos si esto es suyo o en otras palabras pasa a un proceso de validar de quien es este mensaje, hasta llegar al destinario deseado.
Recibe el mensaje y empieza el proceso de desencapsulamiento y comienza a moverse a travez de las capas
