Capa de enlace de datos: Elementos, funciones

Clase 20 de 35 • Curso de Redes Informáticas de Internet 2017

Kevin Morales

student•

Capa de Enlace de Datos: Es la que se encarga de comunicar la parte fisica con la parte logica.

MAC: Capa de acceso al medio fisico. Esto es una direccion que identifica unicamente a cada una de las tarjeta de red que tiene nuestros dispositivos.

LLC: Capa de acceso lógico, esta capa es la que nos permite pasar los datos de forma lógica, transformarlos para que la capa de red pueda recbirla.

Gestion del canal: la capa va a contar con protocolos que le permiten a la señal decir si va a una solo canal o si es duplex o full duplex.

Segmentación de la trama: El tamaño del mensaje no puede ser muy grande ni muy pequeño. Verifica que no sean tramas muy largas ni cortas.

Control de errores y recuperación de fallos: Lo que hace es poner caracteres que nos ayudan al final de la trama para identificar si esos datos llegaron completos, si se agrego información por el camino o si se perdió.

LUIS FERNANDO CASTAÑEDA CASTRO

student•

Gracias por el aporte compañero

Antonio Madrid

student•

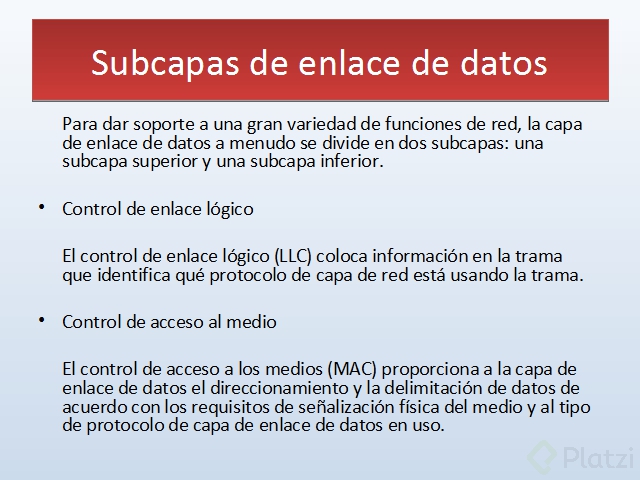

LLC queda un poco confuso y falto de información, aquí hago una pequeña ampliación:
Logical Link Control, responsable del enlace lógico, maneja control de errores, control de flujo, dialogo y direccionamiento MAC.

Patricio Nicanor Cabrera

student•

Esta capa en el conjunto de protocolos TCP/IP es parte de una sola capa, pero 2 en el OSI. Tiene sentido ya que esta capa se encarga de hacer la comunicación con la capa física y lógica. La capa de enlace de Datos se encarga de comunicar la parte física con la lógica. Para que esto funcione contamos con 2 capas intermedias que son las que componen la capa de enlace de datos. Tenemos la MAC (Capa de acceso al medio físico), una dirección única que identifica a cada dispositivo. LLC capa de acceso lógico, (Capa de comunicación con la capa de red) Logical Link Control, responsable del enlace lógico, maneja control de errores, control de flujo, dialogo y direccionamiento MAC.. Nos permite pasar los datos a forma lógica, para que la capa de red pueda ir escalando a las siguientes. Las funciones de la capa de datos: • Gestión del canal • Segmentación de la trama • Control de errores • Control de flujo • Recuperación de fallos

La capa contará con protocolos que le permiten a la señal decir si pasa solo por un canal, o si pasa en un solo sentido, o ambos sentidos. El tamaño de un mensaje no puede ser muy grande y no puede ser pequeño, no puede ser superior a 1518 Bytes o menos de 64 bytes. La capa de datos toma esa información que viene de la capa física. La capa de enlace de datos puede convertir tramas de datos grandes para volverlos en partes mas pequeñas. Puede reconstruir datos requisando nuevamente el archivo. Esto se logra verificando que la información no esté corrupta, con caracteres al final del archivo.

Geovanny Javier Páez García

student•

Gracias por el resumen

Roger Conde Maqque

student•

Gracias por el resumen. por que m internet esta lento. :(

Helios Barrera Hernández

student•

Ya mejor antes de ver el video me voy a comentarios a ver si hay enlaces a youtube jsjsjs no es broma

Filippo Cucina

student•

HAHAHAHA

Sebastián Ariel Cóceres

student•

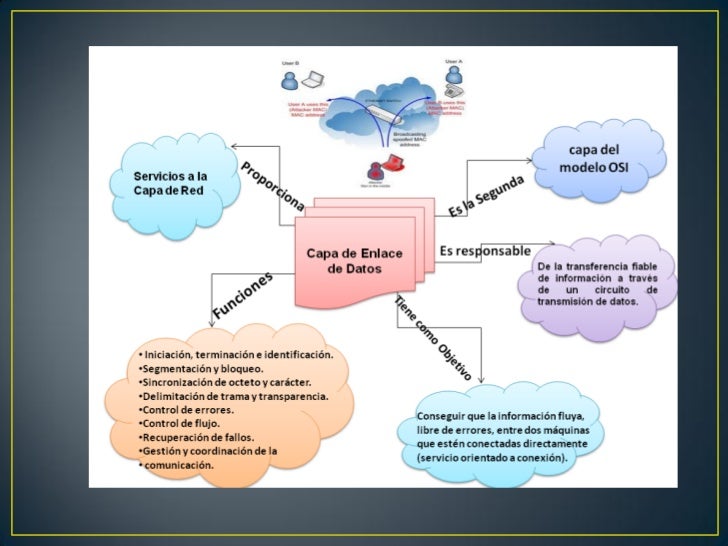

La capa de enlace de datos es responsable de la transferencia fiable de información.

Es la capa que se encarga de comunicar la parte fisica con la parte logica. Recibe peticiones de la capa de red y utiliza los servicios de la capa física.

El objetivo de la capa de enlace es conseguir que la información fluya, libre de errores, entre dos máquinas que estén conectadas directamente. Para lograr este objetivo tiene que montar bloques de información (llamados tramas), dotarles de una dirección de capa de enlace (Dirección MAC), gestionar la detección o corrección de errores, y ocuparse del “control de flujo” entre equipos.

MAC(Media Access Control): Capa de acceso al medio fisico. Esto es una direccion que identifica unicamente a cada una de las tarjeta de red que tiene nuestros dispositivos.

LLC("Logical Link Control"): Capa de acceso lógico, esta capa es la que nos permite pasar los datos de forma lógica, transformarlos para que la capa de red pueda recbirla. Define la forma en que los datos son transferidos sobre el medio físico

++_Funciones:_++

• ++Iniciación, terminación e identificación - Gestion del canal:++ La capa cuenta con protocolos que le permite identificar si la señal transmitida se hace por unicanal, duplex o full duplex.

Unicanal: Va en un sentido.
Duplex: va en un canal , espera respuesta y vuelve
full duplex: la Señal puede ir y venir por el mismo canal -Iniciación comprende los procesos necesarios para activar el enlace e implica el intercambio de tramas de control con el fin de establecer la disponibilidad de las estaciones para transmitir y recibir información. -Terminación son de liberar los recursos ocupados hasta la recepción/envío de la última trama -La identificación es para saber a qué terminal se debe de enviar una trama o para conocer quién envía la trama

• ++Segmentación y Agrupación - Segmentacion de la trama:++ Este proceso toma los datos recibidos por la capa fisica (o la capa de enlace de datos en el otro sentido) y verifica que no sean tramos ni muy largos (1518 Bytes) ni muy cortos (64 Bytes). Se encarga de limitar el tamaño de la trama. Si la trama es muy larga, esta capa puede segmentarla denuevo en tramos mas pequeños. y si la trama es muy pequeñar la concatenara para hacer una trama mas larga. Desde el punto emisor el proceso de organizacion de bits es muy sencillo ya que ya estan estructuras por capas anteriores. Sin embargo, desde el punto de vista del receptor , se recibe la señal electrica por la capa fisica y se la codifica para volver a restructurar el mensaje (Las direcciones, los identificadores de error y los datos)

• ++Delimitación de trama:++ La capa de enlace debe ocuparse de la delimitación y sincronización de la trama. Para la delimitación se puede usar tres métodos:

Metodo "principio y fin" (inserta caracteres específicos para identificar el principio o el fin de cada trama)
El metodo "principio y cuenta" (utiliza un carácter para indicar comienzo y seguido por un contador que indica su longitud).
"guion" (se emplea una agrupación específica de bits para identificar el principio y fin

• ++Control de Errores:++ Proporciona detección y corrección de errores en el envío de tramas entre computadoras. A traves de los metodos de delimitacion se pueden obtener reportes para accionar devolviendo una solicitud para el reenvio de tramas defectuosas

-Parada y espera simple: el emisor envía la trama y espera una señal del receptor para enviar la siguiente trama o la que acaba de enviar en caso de error. -Envío continuo y rechazo simple: el emisor envía continuamente tramas y el receptor las va validando. Si encuentra una trama errónea, elimina todas las posteriores y pide al emisor que envíe a partir de la trama errónea. -Envío continuo y rechazo selectivo: transmisión continua salvo que solo retransmite la trama defectuosa.

• ++Recuperación de fallos:++ Se refiere a los procedimientos para detectar situaciones y recuperar al nivel de situaciones anómalas como la ausencia de respuesta, recepción de tramas inválidas, etc. Las situaciones más típicas son la pérdida de tramas, aparición de tramas duplicadas y llegada de tramas fuera de secuencia.

Valentina Orejuela

student•

Buenisimoo!!

Antonio Rafael González Ferrer

student•

Apuntes:

Capa de enlace de datos: Elementos, funciones

Esta capa en el modelo TCP/IP está formado por una sola capa, en el modelo OSI por dos. Esta es la que se encarga en hacer la comunicación de la capa física con la capa de red.

Subcapas

• MAC. Capa de acceso al medio físico. • LLC. Capa de comunicación con la capa de red.

Funciones de la capa de enlace de datos

Gestión del canal
Segmentación de la trama
Control de errores
Control de flujo
Recuperación de fallos

Moisés Manuel Morín Hevia

student•

buen resumen

Jery Rafael Ramírez Teo

student•

Capa de enlace de Datos: Es la que se encarga de comunicar la parte fisica con la parte logica.

Subcapas:
*MAC(Capa de acceso al medio físico): Una dirección que identifica la tarjeta de red de nuestros dispositivos.
*LLC(Capa de comunicación con la capa de red): Capa de acceso lógico, es la capa que nos permite pasar los datos de forma lógica.
Funciones de la capa de enlace de datos:

Gestión del canal: protocolos que le permiten a la señal si va en un solo canal o si va en dos canales [duplex] o full duplex.
Segmentación de la trama: El tamaño del msj no puede ser muy grande ni muy pequeño. [no mayor 1518bytes y tampoco menor 64bytes ]
Control de errores y Recuperación de fallos: si los datos llegaron completos o si se perdio información en el camino.

Moisés Manuel Morín Hevia

student•

me gusta el resumen

Andrés Fernando Cortés Pinzón

student•

Capa de enlace de datos Es la capa que se encarga de conectar la Capa Física con la Capa de Red. Esta tiene dos capas intermedias:

Subcapas:
MAC: Capa de acceso al medio físico
LLC: Capa de comunicación con la capa de red

Funciones de la capa de datos

Gestión del canal: los protocolos permiten a la señal si va en un canal (dúplex) en dos canales (full duplex).
Segmentación de la trama, cada mensaje no puede ser menor a 64bytes ni superior 1518bytes.
Control de errores.
Control de flujo.
Recuperación de fallos

Ronald Rengifo

student•

Grscias!

Tatiana Uintaco

student•

Xavier Carrera

student•

Resumen de Capa de Enlace de Datos

Jose Antonio Rojas Ollarves

student•

Resumen, de capa de enlace de datos:

Capa de enlace de datos: Es la que interactua como intermediario entre la parte fisica y logica de la red.

Mateo Dellacasa

student•

Capa de Enlace de Datos: Es la capa que se encarga de conectar la Capa Física con la Capa de Red. Esta tiene dos capas intermedias:

MAC: Capa de acceso al medio físico
LLC: Capa de comunicación con la capa de red

Jorge Francisco Onasis Ramos Nava

student•

Mis Notas - Capa de enlace de datos

Esta capa se encarga de:

Direccionamiento físico
Acceso al medio
Detección de errores
Distribución ordenada de tramas
Control de flujo

Dispositivos

Hub
Switch
Bridge

Hub

Pasivo:

Divide la señal

Activo:

Repite y amplifica la señal

Inteligente:

Detecta errores. (Colisiones excesivas)

Switch

Reparte el ancho de banda de la red de forma inteligente a cada segmento o nodo de red.

Bridge

Disminuye el trafico inútil.

David Alexander Benz Zambrano

student•

MAC: Media Access Control

Roberto Valdez

student•

En la práctica la subcapa de acceso al medio suele formar parte de la propia tarjeta de comunicaciones, mientras que la subcapa de enlace lógico estaría en el programa adaptador de la tarjeta (driver).

Diego Moreno

student•

Si hablamos de tramas Ethernet 802.3, se definien unos tamaños de transmisión sobre una red.

https://www.ibm.com/support/knowledgecenter/es/ssw_i5_54/rzajy/rzajymaximumethernetframesize.htm

Pedro Parra Vela

student•

Resumen! ![](

Smerlyn Javier Eusebio Bonifacio

student•

Capa de Enlace de Datos: Es la que se encarga de comunicar la parte fisica con la parte logica.

MAC: Capa de acceso al medio fisico. Esto es una direccion que identifica unicamente a cada una de las tarjeta de red que tiene nuestros dispositivos.

LLC: Capa de acceso lógico, esta capa es la que nos permite pasar los datos de forma lógica, transformarlos para que la capa de red pueda recbirla.

Gestion del canal: la capa va a contar con protocolos que le permiten a la señal decir si va a una solo canal o si es duplex o full duplex.

Segmentación de la trama: El tamaño del mensaje no puede ser muy grande ni muy pequeño. Verifica que no sean tramas muy largas ni cortas.

Control de errores y recuperación de fallos: Lo que hace es poner caracteres que nos ayudan al final de la trama para identificar si esos datos llegaron completos, si se agrego información por el camino o si se perdió.

Adrián Gutiérrez Toro

student•

Excelente resumen..

Lidia R.

student•

¿Como define si es duplex o full duplex?

Ismael Méndez Suárez

student•

Me parecío muy interesante tu pregunta, y en su momento me surgio la curiosidad de saber como se define. Así que despues de leer uno que otro articulo, descubrí que ambos son modelos de comunicación. Ademas que un sistema de comunicación duplex es un sistema de punto a punto de dos dispositivos que pueden comunicarse entre sí en ambas direcciones. Dentro de los sistemas de comunicacion duplex encontre que existen tres tipo:

Simplex
Half-Duplex
Full-Duplex

Cabe aclarar que al primero de estos tres tipos, en distintos articulos no encontre mencion de este, sin embargo me parece racional mencionarlo.

Posteriormente llegue a esta conclusion:

Simplex se define cuando la comunicacion es unidireccional, es decir solo uno de los dispositivos puede trasmitir y el otro solo puede recibir. Por ejemplo: Al momento de estar escribiendo este texto estoy mandando señales electricas que al final se muestran en caracteres en mi pantalla, pero eso es la salida, la pantalla no puede enviar nada a mi teclado. Es así cuando se dice que es unidireccional.

Half-Duplex se define cuando un dispositivo puede transmitir y recibir, pero no al mismo tiempo. Por ejemplo: Un Walkie-talkie, La persona A habla y se transmiten esas ondas, llegando a la Persona B, entonces la persona B escucha, y puede o no responder, pero siempre esperando el mensaje nunca al mismo tiempo de lo contrario podria existir colisionamiento de señal y frecuencia perdiendo ambos mensajes.

Full-Duplex se define cuando cada dispositivo puede transmitir y recibir simultaneamente. Por ejemplo: Una llamada telefonica, y esto se debe a la capacidad del canal, esta debe ser divididad entre ambas direcciones.

Al haber escrito tanto texto, he agregado esta imagen, que es mas visual y se observan ambos estados de comunicacion Half-Duplex y Full-Duplex.

Recordando, el HUB va sobre un solo canal, por lo cual, puede enviar o recibir, pero no ambas, del tal forma que el SW1(Switch 1) debera negociar con el HUB quien manda y quien recibe. Del otro lado ambos son aceptados al tener ambos canales disponibles y puedan ser tanto enviados y recibidos al mismo tiempo.

Espero te sea de utilidad. A continuacion proporciono los articulos que leí.

Saludos!

Modos de Transmicion en Redes de Computadoras

CCNA Half-Duplex y Full-Duplex

Cuál es la diferencia entre Half-Duplex y Full-Duplex?

Breider Alexander Santacruz Reinoso

student•

En cisco Packet Tracer puedes cambiarlo directamente en el modo de configuración de Interfaz así:

S1(config-if)# duplex ----

Las opciones son Auto, full y half.

Aldo Miguel Ortiz Parodi

student•

Mis apuntes sobre 11165-capa-de-enlace-de-datos-elementos-funciones

*Capa de enlace de datos (Ethernet): Es la encargada de comunicar la parte física con la lógica.

Subcapas: MAC: (Media Access Control Address): Capa de acceso al medio físico (tiene una dirección). LLC (Logical Link Control): Capa de comunicación con la capa de red.

-Funciones:

Gestión del canal
Segmentación de la trama
Control de errores
Control de flujo
Recuperación de fallos

Adrian Campos

student•

Videos que explican la capa de enlace de datos en el modelo OSI ISO Training Institute https://www.youtube.com/watch?v=yiLL32bX77s CISCO (Español) https://www.youtube.com/watch?v=R5Nk3a9-wJE

Mateo Dellacasa

student•

Funciones de la capa de enlace de datos:

Gestión del canal
Segmentación y agrupación de la trama
Control de errores
Control de flujo
Recuperación de fallos
