El switch y el AP

Clase 16 de 35 • Curso de Redes Informáticas de Internet 2017

Recordemos que la capa Física y de medios de red es la que se encarga de hacer conexión entre dispositivos usando interfaces y direcciones físicas.

En esta capa contamos con varios dispositivos y vamos a ver cuáles son y sus diferencias.

El Switch

Es el dispositivo que nos permite realizar conexiones físicas entre hosts, el switch se encarga de filtrar y direccionar los paquetes a través de la red de área local LAN.

El switch permite la conexión entre dispositivos a través del medio cableado.

Existe otros dispositivo que nos permite hacer la conexión de manera casi igual, es el Hub, incluso pueden verse iguales, pero yo te recomiendo no usar este dispositivo.

Mientras el switch toma los paquetes que llegan y analiza las direcciones físicas de los hosts conectados para reenviar el paquete únicamente a su destinatario el hub envía el mensaje por todos los canales, sin tener en cuenta el direccionamiento.

El Access Point AP

Otro dispositivo de la capa física es el Access Point, este dispositivo es el encargado de realizar el enlace entre las redes cableadas y las redes inalámbricas. Nos permite crear redes LAN haciendo uso de las ondas de radio.

Neldy Liliana Hernandez Huezo

student•

Adrian Campos

student•

Una lectura que recomiendo sobre Hubs, Switches y Routers.- https://www.xataka.com/basics/cuales-son-las-diferencias-entre-hub-switch-y-router

Joaquín Rafael Montes

student•

Muy útil, gracias!

Jems Alexander Meza Rodríguez

student•

Un hub repite la trama para cada dispositivo conectado

Un switch conoce las direcciones Mac de los dispositivos conectados y solo envía la trama al correspondiente

![](url file:///home/alexjems/Descargas/hubvsswitch-1.jpg)

Matias Serino Marin

student•

Sería correcto decir que un HUB solo hace BROADCAST? Mientras que los Switch permiten multi y unicast?

Javier Nicolás Nieto

student•

HUB: CONECTAR TODOS LOS DISPOSITIVOS A UNA RED INTERNA, (NO INTELIGENTE), lo único que sabe un hub es cuando uno de sus dispositivos está conectado. Cuando un paquete de datos llega al HUB esa info es transmitida a todos los puertos, (poco seguro e ineficiente)

. . los datos se transmiten a todos los puertos conectados

SWITCH: TAMBIEN CONECTA DISPOSITIVOS DE UNA RED (INTELIGENTE). Puede detectar dispositivos específicos porque mantiene un registro de las direcciones MAC conectadas a cada puerto (más seguro y eficiente)

. . Los datos SOLO se transmiten al puerto de destino

EL hub y el switch se utilizan para intercambiar datos SOLO dentro de una RED LOCAL. Para intercambiar datos fuera de la red se usa un ROUTER

Juan Pablo Perez

student•

Muy buenas imagenes compañero

Kevin Jefferson Lopez De la O

student•

¿Qué usos tienen los puntos de acceso?

Crear un acceso inalámbrico LAN de un lugar de trabajo.
Dar acceso a una red inalámbrica a los clientes.
Llevar una conexión a internet a donde no había antes, sin perder ancho de banda con repetidores.
Cubrir grandes áreas con una conexión de calidad, reduciendo el uso de cableado.
Permite interconexiones entre dispositivos convencionales y inalámbricos si se conecta el AP a un switch. En el siguiente link, encontraran informacion muy util y resumida del AP, ademas la diferencia entre un AP y un router.

Ronald Rengifo

student•

Buen aporte

Edixon javier Pabon Lizcano

student•

excelente informacion, muy completa la pagina web.

Miguel Bedoya

student•

Muy clara e importante esta información. Solo quiero hacer una precisión cuando habla de los acess point, ya que habla del uso de “ondas de radio”, y si pienso en un modem wifi como ejemplo, éstos emplean frecuencias del orden de los Giga Hertz (2.4 GHz normalmente), y a las ondas de estas frecuencias se les llaman microondas. Dejo a continuación la imagen del espectro electromagnético:

https://es.wikipedia.org/wiki/Ondas_de_radio#/media/Archivo:EM_spectrum_es.svg

Arturo Moran

student•

Muy bien, no conocía el acces point.

Erick Raúl Fernández González

student•

Dato importante: El hub siempre envia los paquetes en forma de broadcast, como vimos el ejemplo de las clases anteriores. Al mandar muchos paquetes con dirección de broadcast se congestiona la red, afectando el rendimiento. El switch solo lo hace una vez para llenar sus tablas ARP y cuando hay un cambio de un equipo en la red. La tabla ARP es una tabla que por medio del protocolo ARP (Address Resolution Protocol) es una tabla en donde el switch identifica o asocia la dirección ip que tiene un equipo con su dirección física (MAC).

Jose Antonio Rojas Ollarves

student•

Access point o Wirless Access point: Es un dispositivo que permite conectar distintos dispositivos a una red de forma inalambrica al igual que un switch, una forma de identificar un access point es que solamente cuentan con un puerto de red. Se encuentra dentro de la capa fisica, donde se encuentra la estructura logica y fisica de la red.

Switch: Es un dispositivo que nos permite conectar diferentes dispositivos por medio de cableado Ethernet, a nuestra red, de forma que esten intercomunicados entre si o intercomunicados al servidor, dependiendo de como este construida la red.

Diferencias entre AP y Switch: Ambos, tienen la misma utilidad, la diferencia es que uno se basa en el cableado en este caso seria el switch y el otro se basa en ondas electromagneticas que en este caso seria el AP

Edgar Josué Eudave Esparza

student•

¿El modem que nos entrega nuestro ISP, puede ser considerado un Switch?

Diego Forero

Team Platzi•

Son muy similares, pero por lo general un modem es más parecido a un router, aunque el funcionamiento del router y del switch son similares a primera vista ya que los dos interconectan equipos en una red hay diferencias como que un router tiene máximo 8 puertos, un switch puede tener hasta 48 puertos, también trabajan en capas diferentes del modelo OSI. Aquí dejo un enlace de las diferencias y similitudes entre los routers y switch

Fabián Meza Barrueto

student•

Un modem de un ISP permite basicamente que puedas tener un enlace de internet utilizando las redes existentes de telefonía analógicas.

¿Cómo lo hace? Modula y demodula una señal analógica junto a una señal digital (los datos de internet) a través de las lineas de cobre de tu proveedor.

Por lo general, estos equipos tambien tienen funciones de router o switch integrados que permiten la interconexión de distintos equipos de red en los distintos puertos RJ45

Daniel Bejarano

student•

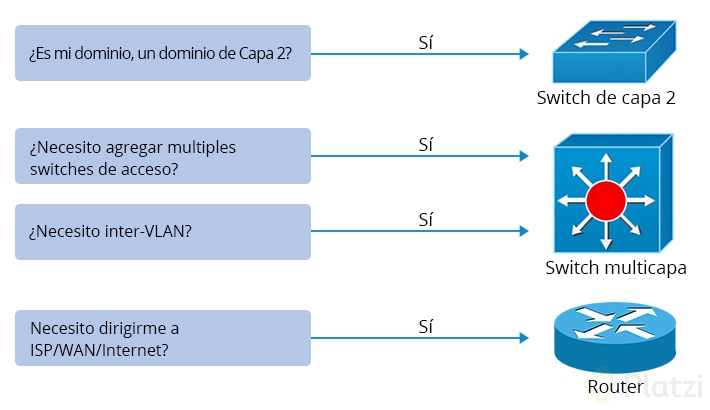

Sobre el tema de los Switch puede haber discrepancias, hay quienes dicen que forman parte de la capa 3 y quienes dicen que forman parte de la capa 2, en si un switch forma parte de la capa 2 siempre y cuando no sea mencionado un switch de capa3.

Por lo tanto un Switch realmente pertenece a la capa2, siempre y cuando no se haga mencion a la capa3 y los AP son de capa2 tambien, aunque si te pones ... podrias meterlos en capa 3 dado que son capaces de gestionar enrutamientos.

Pero basicamente la Capa 3 SOLO engloba los routers puesto que estos son capaces, de enrutar direcciones IP.

En cambio los Swicht hub ap etc etc etc forman parte de la Capa 2 puesto que no son capaces de enrutar direcciones

Enrique Montes Trejo

student•

Buenas definiciones y mucho mas como siempre el enriquecedor comentario de los estudiantes.

Oscar Salvador Bañuelos Montes

student•

wow! nunca habia escuchado hablar del AP

Jose Antonio Rojas Ollarves

student•

Por que no usar un HUB?

--> El hub es un dispositivo mas basico su funcion se basa en un repetidor que recibe una informacion por una entrada y lo envia a varias salidas, con esto el emisor decide a que lugar llegaran los datos.

--> Un switch es mucho mas completo y complejo, recomendaria casi que utilizar un hub unicamente para conexiones sencillas

José de Jesús Uscanga Molina

student•

Los SW y los AP viven en la capa 2 del modelo OSI son de enlace de datos , creo que el texto esta equivoco por que mencionan que son de la capa fisica y eso es incorrecto.

Un SW tambien puede estar en la capa 2 cuando este tiene funcionabilidad de ruteo.

Osvaldo San Martin A.

student•

El switch ES capa 2. Si el equipo tiene función de ruteo, entonces pasa a ser un capa 3 porque se va a la capa donde se manejan IP.

Augusto Eduardo Bonalumi

student•

Me quedó una sóla duda. ¿El access point une unicamente redes entre sí o une también host de manera inalámbrica como lo hace el modem/router wifi que tenemos en casa?

Hiram Rodriguez Gomez

student•

Depende del tipo de AP que compres.

Algunos pueden ser sólo AP/switch, y hay routers inalámbricos que permiten la conexiónn entre diferentes redes. Aunque hay que considerar que en la mayoría de estos equipos, el enrutamiento es muy básico (casi siempre sólo enfocado que te conectes a la red de tu ISP)

Augusto Eduardo Bonalumi

student•

Muchas gracias @hirogo

Neldy Liliana Hernandez Huezo

student•

el SW tengo entendido que es de la capa dos, osea capa de enlace de datos, es un medio fisico si pero el sw entra en la capa dos del modelo OSI.

Miguel Angel Ramos Valdivia

student•

Estás en lo correcto, el SWITCH usa la capa 2 del modelo OSI

Juan Carlos Gutierrez

student•

sería bueno que se explicase la diferencia entre Switch y Router

Jonathan Andrés Alvarado Zúñiga

student•

El enrutamiento ahora puede darse en switch capa 3

Osvaldo San Martin A.

student•

Lo primero sería ubicarlos, un switch es un dispositivo capa 2, mientras que un router es un dispositivo capa 3. El switch nos sirve para la comunicación entre host de la misma red, ya que el switch establece la comunicación por el mac address de los equipos involucrados. El router por el contrario, utiliza la dirección IP para establecer la comunicación entre dos equipos que NO se encuentran en la misma red.

Joaquín Rafael Montes

student•

Cuál es la diferencia entre un AP y un router?

Daniela Mendoza Colin

student•

Un router se conecta a varias redes y el access point nos permite crear una red. Para conectar varias computadoras al internet se necesita un router y access point.

Jhonatan Sedano De la cruz

student•

Un router asigna una dirección IP a cada dispositivo que esta dentro de la red para que estas sean identificadas, y el AP crea una red inalambrica(ejm: wi-fi) para interconectar dispositivos como los celulares que no cuentan con un puerto para conectar un cable de red.

Andersson Candanosa

student•

Buen contenido, aunque seria bueno y en el curso en general mas representaciones graficas para entender mejor.
