Práctica: Navegación por el sistema operativo, comandos y privilegios

Clase 10 de 35 • Curso de Redes Informáticas de Internet 2017

Hector Galvan Rivas

student•

el primero es el Modo usuario: permite consultar toda la información relacionada al router sin poder modificarla la podemos identificar por que va tener al final un simbolo de mayor que menor que
Router >

el segundo modo es el++ Usuario privilegiado++:se va poder visualizar el estado de la configuracion del routers o dispositivos con comando show y debugs aunado de que en este modo se habilitan las opciones copy y eraser para modeficar la imagen del equipo lo indentificas por un simbolo gato al final, este, accesas con el comando enable
Router >enable
Router #

el tercer modo es Modo de configuración global: el cual te permite usar todos los demas comandos de configuracion del equipo lo identificas por la sintaxis entras a este modo usando el comando
Router#configure terminal
Router (config) #

para poner contraseña a modo de usuario privilegiado seria ingresar desde modo de configuracion global

router(config)#enable secret platzi
donde platzi seria la contraseña

otro forma de dar una contraseña al modo privilegiado
es
router(config)#enable password platzi

al ser un dispositivo de capa 2 se crea una SVI(Switch Virtual Interface)
para darle una direccion ip al switch por lo regular este proceso se da mucho para dar una ip de managment a los switches o soportar protoclos de enrutamiento *switches capa 3

interface vlan 1 (numero de la vlan a la cual se le va crear la svi)
ip address 192.168.168.1.2 255.255.255.0 (comando para ingresar una ip a una interfaz ip address seguido de la ip y de su mascara en este caso de 24)
no shutdown (a diferencia de otros productos este comando significa que queremos levantar la interfaz o shutdown en dado caso que queremos dar de baja la interfaz)

Sergio Esteban Quevedo García

student•

Muchas gracias!!!

Luis Garcia

student•

gracias

Laura del Valle Andara Mendez

student•

William Fernando Cañas Salas

student•

Gracias!

Nestor Amilcar Plasencia Prado

student•

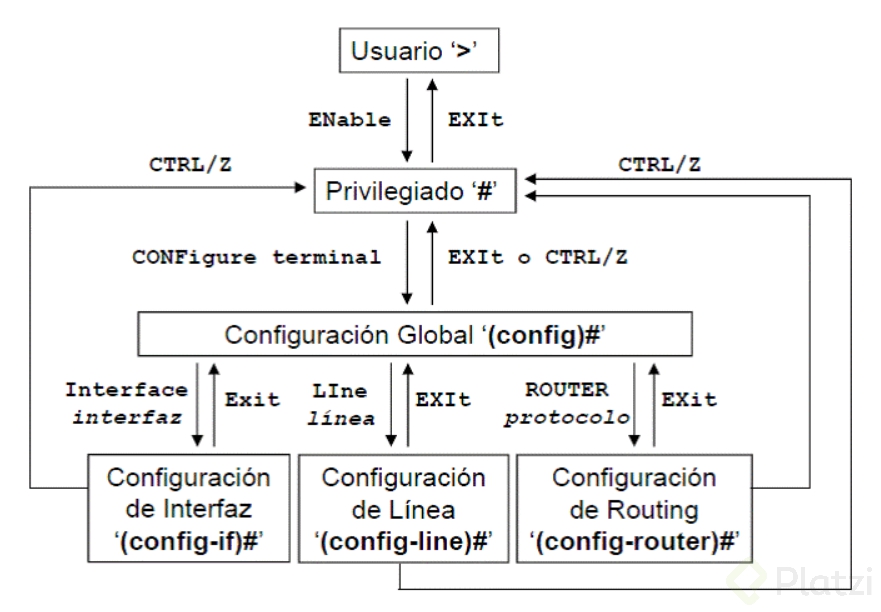

Modo	Comando	Función
Usuario '>'	enable	Accede al modo EXEC Privilegiado
Usuario '>'	Exit	Salir del nodo privilegiado
Privilegiado '#'	configure terminal	Accede al modo de configuración global
Configuración Global '(config)#'	Exit o Ctrl + Z	Regresar al modo privilegiado
Configuración Global '(config)#'	interface vlan1	Accede al modo de configuración de interfaz
Configuración de Interfaz '(config-if)#'	Exit	Regresar al modo de configuración global
Configuración de Interfaz '(config-if)#'	Ctrl + Z	Regresar al modo privilegiado
Privilegiado '#'	show running-config	Muestra la configuración del dispositivo
Configuración Global '(config)#'	hostname PlatziS1	Configura el nombre del dispositivo
Configuración Global '(config)#'	enable secret password	Asignar como contraseña del dispositivo "password"
Configuración Global '(config)#'	banner motd # Hola bienvenido #	Configurar un mensaje de bienvenida
Configuración de Interfaz '(config-if)#'	ip address 192.168.1.2 255.255.255.0	configuración de la ip de la interfaz
Configuración de Interfaz '(config-if)#'	no shutdown	Encender la interfaz
Privilegiado '#'	copy run startup-config	Guarda la configuración actual

Jorge Francisco Onasis Ramos Nava

student•

Practica

Mostrar configuración

show running-config

**Configuracion de ejecucion con privilegios # **

enable

**Configuracion global $ **

configure terminal

Asignar nombre de host

hostname PlatziS1

Poner contraseña

enable secret password

Mostrar mensaje de inicio

banner motd # Hola bienvenido#

Configurar la direccion IP de adminsitracion del SWITCH

interface vlan1

Asignar la IP

ip address 192.168.1.2 255.255.255.0

Activar vlan1

no shutdown

Guardar configuración

copy run starup-config

Joel Dominguez Merino

student•

Muchas gracias!

Enrique Alberto Ciganda Chá

student•

Configuración del Switch

Switch>enable
Switch#config t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#hostname PlatziS1
PlatziS1(config)#enable secret password
PlatziS1(config)#banner motd #Hola, soy PlatziS1#

PlatziS1(config)#ip domain name midominio

PlatziS1(config)#crypto key generate rsa
The name for the keys will be: PlatziS1.midominio
Choose the size of the key modulus in the range of 360 to 2048 for your
General Purpose Keys. Choosing a key modulus greater than 512 may take
a few minutes.

How many bits in the modulus [512]: 1024
% Generating 1024 bit RSA keys, keys will be non-exportable…[OK]

PlatziS1(config)#user admin privilege 15 secret cisco
*Mar. 1 0:16:15.205: %SSH-5-ENABLED: SSH 1.99 has been enabled
%SYS-5-CONFIG_I: Configured from console by console

PlatziS1(config)#line vty 0
PlatziS1(config-line)#transport input ssh

PlatziS1(config-line)#exit
PlatziS1(config)#int Vlan1
PlatziS1(config-if)#ip address 192.168.1.2 255.255.255.0
PlatziS1(config-if)#no shut
%LINK-5-CHANGED: Interface Vlan1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to up
Conexión SSH desde el PC
C:>ssh -l cisco 192.168.1.2
Open
Password:

Password:

Hola, soy PlatziS1

PlatziS1>en
Password:

PlatziS1#ping 192.168.1.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.1.1, timeout is 2 seconds:
!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 0/7/27 ms

PlatziS1#exit

[Connection to 192.168.1.2 closed by foreign host]

LUIS FERNANDO CASTAÑEDA CASTRO

student•

Excelente tu aporte con los comandos ejecutados, gracias !!!

Sebastian Alejandro Veliz Ysla

student•

Si lo explicaras sería fenomenal :V

Ignacio Medrano

student•

Modos de configuración (navegación de privilegios en dispositivo):
-switch> (modo usuario, sin privilegios puede consultar toda la información)
-switch# (modo usuario privilegiado, consulta estados de switch y dispositivos con comando show y debugs, opciones habilitadas copy y erase)
-switch(config)# (modo configuración global, acceso a todos los comandos)
-switch(config-if)# (modo configuración de interface, acceso a todos los comandos de interface)

Flujo de entrada a modos:
Telnet->enable->configure terminal->interface

Configuración switch:
-flujo:
Ctrl+z(parar operacion)->exit(salir modo privilegios)->enable->show runing configuration(ver configuración global del dispositivo/puertos/vlans)->interface(entrar a la interface seleccionada)

Procedimientos:
-dar nombre al dispositivo:
Enable->show runing configuration->configure terminal->hostname switch 1
//verificación: debe cambiar el nombre del promt
-dar contraseña a modo configuración global:
Enable->configure terminal-> enable secret 1234
//verificación: debe pedir contraseña al entrar al modo usuario privilegiado
-generar mensaje de bienvenida o banner:
Enable->configure terminal-> banner motd # hola bienvenido #
//verificación: debe dar mensaje al entrar por telnet
-configuración de la ip para administración del dispositivo:
Enable->configure terminal->interface vlan1->ip addres 192.168.1.2 255.255.255.0->
not shutdown
//verificación: debe lanzar un mesaje al ingresar el comando not shutdown
-guardar la configuracion reciente:
Enable->copy run startup-config->dar si a la pregunta de guardado
//verificación: ver configuracion del dispositivo en modo usuario privilegiado con show runing config

-notas:
-el pc dentro de la vlan del dispositivo debe llevar la misma mascara de red del switch

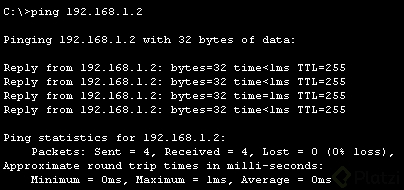

-las conexiones de host a dispositvo de red se verifican por ping y tracerroute

Tipos de cables:
-cable directo
-cable cruzado

Manuel Antonio Moreno Zambrano

student•

Creo que esta fue una de las mejores respuestas y/o resumenen. Gracias por el aporte.

Jhon Moncada Auccahuasi

student•

Buen aporte, buen resumen, muchas gracias !!!

Gonzalo Blasco

student•

Marea un tanto todo esto, y más sin conocer a largo plazo en qué ayudará a mi vida como desarrollador, pero igual a darle pa' delante...

Joel Dominguez Merino

student•

Igual me pasa lo mismo, me mareo de ver tanta configuración. Redes no es una materia que me atraiga, pero tengo que estudiar para la Uni... Ya tomare este semestre la materia D:

Jiovanni Romo

student•

Hola! Quizás voy algo tarde, pero conocer estos conceptos (si te desempeña en redes) te ayuda a diseñar y construir una red desde cero, trabajar sobre otros proyectos, probar diseños y tipologías de re, pero se cambios en la red antes de aplicarlos examinar el flujo de datos, hacer simulaciones de IoT, o prepararte para exámenes de certificación.

Diego Fernando Ramos Aguirre

student•

Comandos Switch> identificar Modo sin privilegios Switch> enable acceder al modo con privilegios Switch# identificar modo con privilegios Switch# configure terminal acceder al modo de configuración global CNTL/Z para salir de la configuración global Switch# exit para salir a la ventana inicial Switch# show running-config para ver la configuración del dispositivo Switch(config)# hostname PlatziS1 asignar nombre PlatziS1(config)# enable secret password habilitar contraseña para la configuración global (password es la contraseña en este caso) PlatziS1(config)# banner motd # Hola bienvenido # configurar msj (# al iniciar y terminar de escribir el msj) PlatziS1(config)# interface vlan1 configurar la interfaz de vlan1 PlatziS1(config-if)# identificar modo configuración de interfaces PlatziS1(config-if)# ip address 192.168.1.2 255.255.255.0 asignar ip y mascara de subred PlatziS1(config-if)# no shutdown iniciar interfaz PlatziS1# copy run startup-config guardar configuración en el modo con privilegios

Geovanny Javier Páez García

student•

Interesante la clase pero creo que deberían empezar a explicar como se configuran las redes, los tipos de redes de ips, subredes, vlans, etc

Miriam Jannet Ortega Moreno

student•

Hola Geovanny, estoy de acuerdo contigo. Saludos.

Antonio Rafael González Ferrer

student•

Apuntes

En Swtich:

Pestaña CLI

enable configure terminal show running-config

Configurar VLAN

hostname “nombrehost” enable secret “contraseña” banner motd $ “mensaje de bienvenida” $

interface vlan1 ip address “IP” “Máscara” no shutdown (activa interfaz)

Guardar configuración

copy run startup-config

MICHAEL ANDRES MIER PITO

student•

• Telnet y SSH sirven para el mismo propósito y proporcionan la conectividad con el servidor remoto, pero Telnet es un protocolo convencional, aunque todavía se utiliza en las distintas aplicaciones. • SSH es el reemplazo de Telnet y también tiene algunas características mejoradas. • Telnet no proporciona ningún mecanismo de seguridad, mientras que SSH es más seguro y proporciona medidas de seguridad. • Telnet transmite datos en texto plano por lo que es vulnerable a ataques de seguridad. Por otro lado, SSH utiliza encriptación para la transmisión de datos y es poco probable que se produzca una violación de la seguridad. SSH puede resistir escuchas, ataques como Man in the Midle y ataques de inserción/repetición. • Telnet no utiliza autenticación mientras que SSH proporciona autenticación de usuario. • Telnet trabaja con una red privada. Por el contrario, SSH trabaja con una red pública. Telnet se comunica a través del puerto 23 a través de TCP/IP. En cambio, SSH utiliza el puerto número 22 para la comunicación.

Brayan Alejandro Llanos Hoyos

student•

No se si yo sere muy novato, peroopino que al esto ser un curso BASICO, pues deberian explicar precisamente lo BASICO. Que es un switch? que es una interface? No se para que sirve todo lo que hice

Eugenio Borzone

student•

Hola brayanllanos, viendo tu preocupacion quise disiparte tus dudas un poco, si bien esta explicación es básica puede que te sirva: Tanto un Switch como un Router son dispositivos de redes, que permiten que una o mas computadoras se conecten entre si o con otros dispositivos o incluso a otras redes. Los ROUTERS conectan dos o mas SUBNETS lógicas y permite a las computadoras conectadas comunicarse entre si o con internet. Los SWITCH permiten la conexión de multiples dispositivos de manejo de puertos, a su vez pueden crear redes virtuales (VLANs). Basicamente: los router dirigen las conexiones entre redes. Al nivel de la capa de distribucion dirigen el trafico de datos. Los switch permiten que muchos dispositvos se conecten al switch y crear asi una red. Saludos

Victor Contreras

student•

hola, antes que nada no te frustes, estas entrando a un mundo enorme y puede que intimide, echale un vistazo al curso de fundamentos de ingenieria de software que te da una mirada amplia de lo basico que buscas

Aaron Joel Limachi Quispe

student•

Quizá un artículo o una clase solo de conceptos sobre los dispositivos que existen, sería de gran ayuda para complementar esta clase.

michael jose perez escobar

student•

Tengo una pregunta, cuando tenemos el host(swtich) en fisico como hacemos para configurarle todos estos parametros, sé que lo conectamos al pc por un cable consola, pero despues a donde ingresamos para configurar todo lo visto en esta clase?

Gustavo Hernan Tiseira

student•

Me pregunto justamente lo mismo!

Erick González

student•

Igual 🧐🤔

Diego Adrián Sánchez Gutiérrez

student•

Iniciamos configurando el switch entramos a la pestaña CLI estamos con los privilegios mínimos denotado por un > escribimos enable y subimos de privilegios denotado por # si escribimos configure terminal subimos aun mas de privilegios denotado por la palabra (config) antes de # hostname <Nombre> para configurar el nombre del equipo enable secret <password> para habilitar la contraseña el modo de privilegios banner motd # mensaje de bienvenida # mensaje que se muestra cuando accedes al equipo y saber que se accedió correctamente interface vlan1 para acceder a la configuracion de la vlan1 ip address 192.168.1.2 255.255.255.0 para asignar la ip y la mascara de subred no shutdown para encender la interfaz copy run startup-config para guardar la configuracion Pero como se le dice que "Bueno" al switch? jaja show running-config muestra la configuración que esta corriendo Configurar el pc en la pestaña de configuración asignar la IP estática (pensé que lo iba a explicar con comandos también en la pc jaja) se tira un ping desde la pc a la ip del switch

Jhon Carlos Colorado Angulo

student•

Excelente aporte compañeros

Richard Gaona

student•

Ok, tengo muchas preguntas que obviamente podré encontrar en internet pero esperaba que el curso me vayas mostrando desde cero (como los otros cursos que he hecho). Hay muchas cosas que ella menciona que se dan por entendidas pero desconozco y quisiera saber. Veo que hay muchos puertos ethernet en el switch, por qué hay X cantidad y no mas o menos, Cuantas Vlan puede tener, que es y par que me sirve una vlan.. si, se que para algunos son preguntas obvias o fáciles de encontrar pero esperaba despejar mis dudas en el curso, siento que el curso va a ser una de esas meterias de la universidad que "tenias" que verla para seguir avanzando.

La maestra sabe mucho, ese no es el problema, solo que da sobreentendido conocimientos previos que deberíamos tener antes de este curso y la verdad no los he visto en base a la ruta que tengo.

Enrique Devars

teacher•

Hola ¿ya viste el curso de fundamentos de ingeniería?

Jose Manuel David

student•

Concuerdo contigo, yo pude entender el curso, porque hace muchos años en la universidad, vi los temas, pero lo mínimo seria tener un glosario con términos, o conceptos básicos si los va a dar por entendidos.

Nestor Purihuaman Sanchez

student•

Lo que hice

Carlos Nassif Trejo Garcia

student•

Switch Enable -> configure terminal -> interface FastEthernet0/24

Show run: configuracion actual Enable secret password: establecer una contraseña Banner motd # mensaje de bienvenida #

Interface vlan1 -> ip address 196.8.2.255 mascarra.sub.red No shutdown: prender la interface Copy run startup-config: guardar configuracion

Alejandro Tangarife Rivas

student•

¿Sobre cuál diagráma habla la profesora?

Juan José Calderón

student•

No lo sé. Creí que estaba en la clase "Métodos de acceso a los dispositivos". Pero en ninguno de los archivos está.

Raysa Karina Diaz Cifuentes

student•

El gráfico que dejó ver en el vídeo.

Raysa Karina Diaz Cifuentes

student•

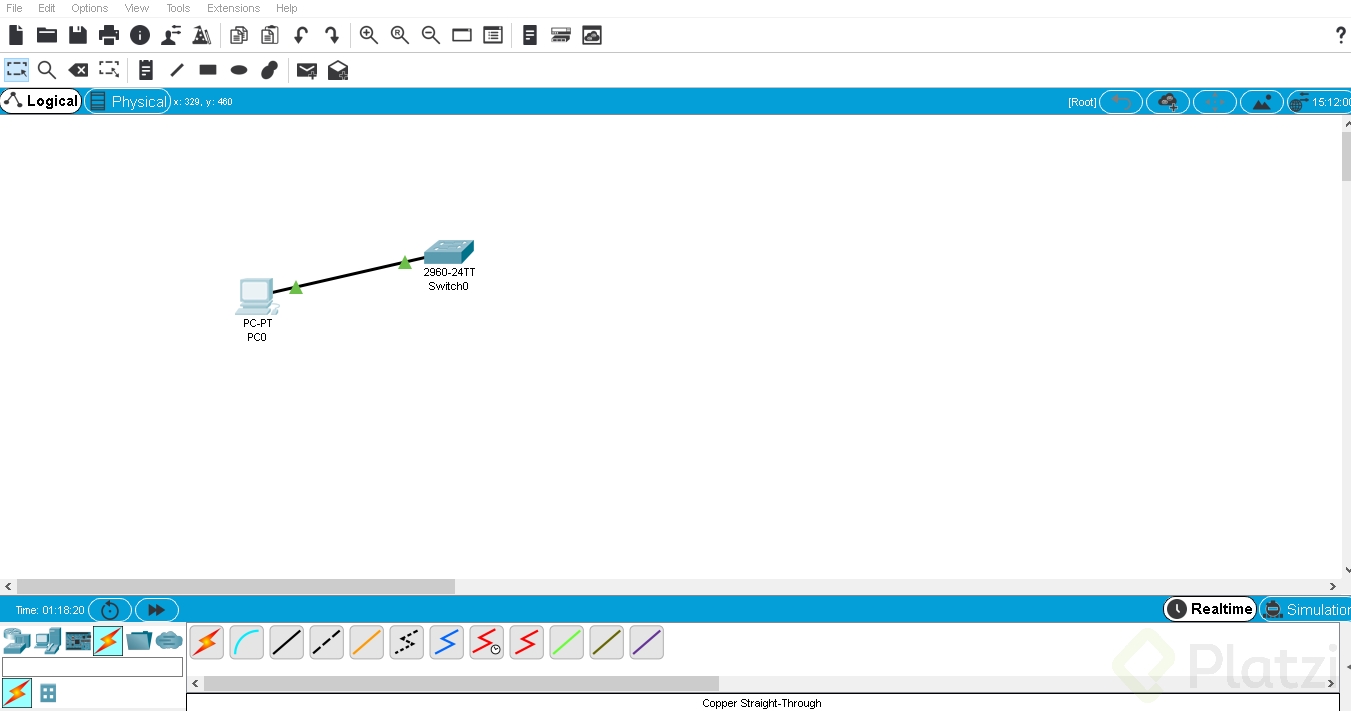

Bueno, siguiendo las instrucciones mi PC con el Siwcht no se conectó, sobre mi cable se ve es un triángulo verde cerca del PC y un punto rojo cerca del Siwcht... Cómo se revisan los errores?

Irving Juárez

student•

El mío también fue un triangulo verde, pero si funciono

Sebastian Castañeda Garcia

student•

¿Cuál es la diferencia entre LAN y VLAN?

Héctor Te

student•

Hola Sebastian generalmente la "Lan" se refiera al tamaño de una red, las clasificaciones es "lan,wan,man" , por ejemplo en tu casa, del modem hacia adentro es tu lan (Local Area Network) o red pequeña.

Vlan (red de área local virtual) es una configuración que hace en los switches por lo tanto trabaja en la capa 2 del modelo OSI, y sirve principalmente para separar trafico y crear redes logicas independientes, por ejemplo puedes separar los servicios de voz y datos ó separar las computadoras de los directores y empleados aunque lleguen a un mismo switch.

Práctica: Navegación por el sistema operativo, comandos y privilegios

Introducción al Curso de Redes de Internet

Antes de empezar

Bienvenidos al Curso de Redes de Internet

Introducción a Redes de Telecomunicaciones

Qué son las redes WAN, MAN y LAN

Intranet y Extranet

Ejemplos de Topologías de Red y sus usos

Tecnologías de acceso a internet: Banda Ancha y velocidad de Internet

La Red Convergente

Configuración de dispositivos (IOS CISCO)

Instalación de Packet Tracer, emulador de redes

Métodos de acceso a los dispositivos

Práctica: Navegación por el sistema operativo, comandos y privilegios

Protocolos y comunicaciones de red

Suites de protocolos

Modelos de referencia Modelo OSI, modelo TCP/IP

Aspectos básicos de comunicación

Segmentación de los mensajes y Unidades de Datos de Protocolo PDU

Practica: Wireshark para ver el tráfico de red

Capa Física y medios de Red

El switch y el AP

Capa Física: Elementos, funciones, transferencia de datos, ancho de banda, rendimiento

El cable de par trenzado

Práctica: Ponchado de cables de red

Capa de enlace de datos: Elementos, funciones

Trama de enlace de datos y direcciones mac

Procesamiento de tramas

Protocolo de resolución de direcciones ARP

Capa de Red

Capa de RED

Procesamiento de tramas

Protocolo IP Asignación de direcciones IP, máscara de bits

Práctica conversión de binario a decimal, decimal a binario

IPs Públicas y Privadas

Direccionamiento IP

Capa de Transporte

Funciones, elementos protocolos, tareas

TCP y UDP

Sesiones en vivo y conclusiones del curso

Sesiones en vivo del curso

Practica final con Packet Tracer, asignación de direccionamiento y configuración de equipos de red

Capa de Aplicación

Conclusiones del curso
