Elias Ojeda Medina

student•

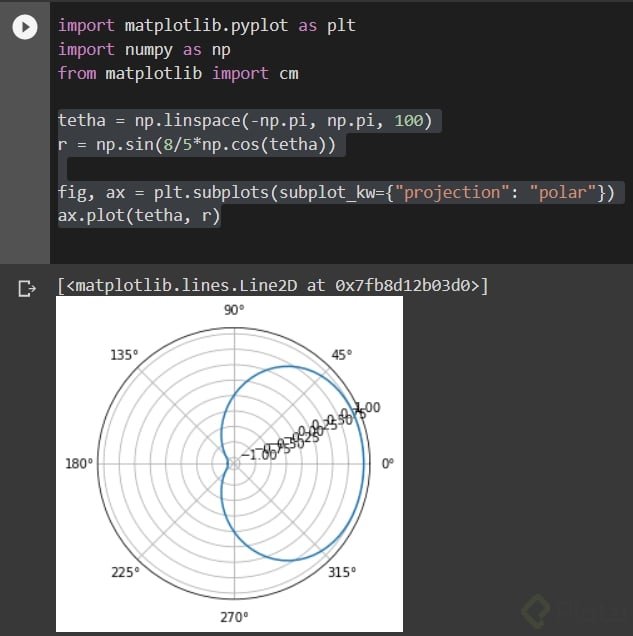

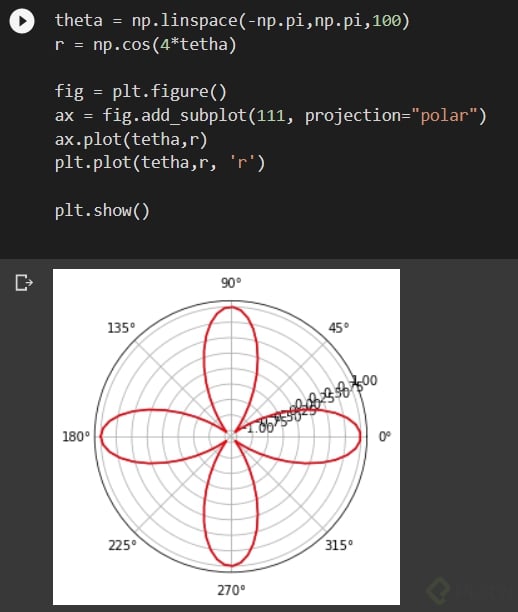

Así pueden gráficarlo en Matplotlib:

Enrique Villamizar

student•

Genial, seria bueno para próximas versiones trabajar las graficas en python directamente.

Kevin Valencia

student•

Comparto tu sugerencia graficar en Python seria un gran aporte.

Ricardo Rosas Esquivel

student•

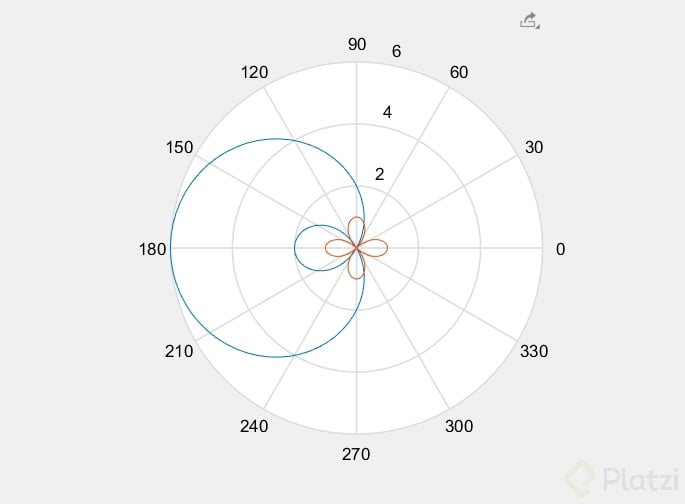

Aquí las gráficas de la clase ![](

Josue Noha Valdivia

student•

Curvas polares en Matlab

Definimos la variable independiente: tetha = linspace(inicio:fin:nro_datos)
Asignamos la ecuación: r = f(tetha)
Graficamos con el comando: polar(theta,r)

Cristian Rodrigo Soto Hernández

student•

Como grafico en Matlab u Octave el Hiperboloide, el Elipsoide y el paraboloide?? Gracias.

Alex Camacho

teacher•

En el siguiente video explican como gráficar el paraboloide, los demás igual los puedes igual buscarlos en youtube.

Cristian Rodrigo Soto Hernández

student•

Quiero ingresar las mismas funciones del profesor en Matlab, pero no me resulta. En youtube no encuentro, sólo veo que utilizan funciones trigonométricas para graficarlas. :(

DIEGO ALEXANDER ARISTIZABAL ARISTIZA

student•

![](

Pedro Alvarado Garcia

student•

Christian Molina Vázquez

student•

Lo intente graficar en python, pero me salen diferentes gráficas aunque coloco los mismos valores, alguien sabe por qué?

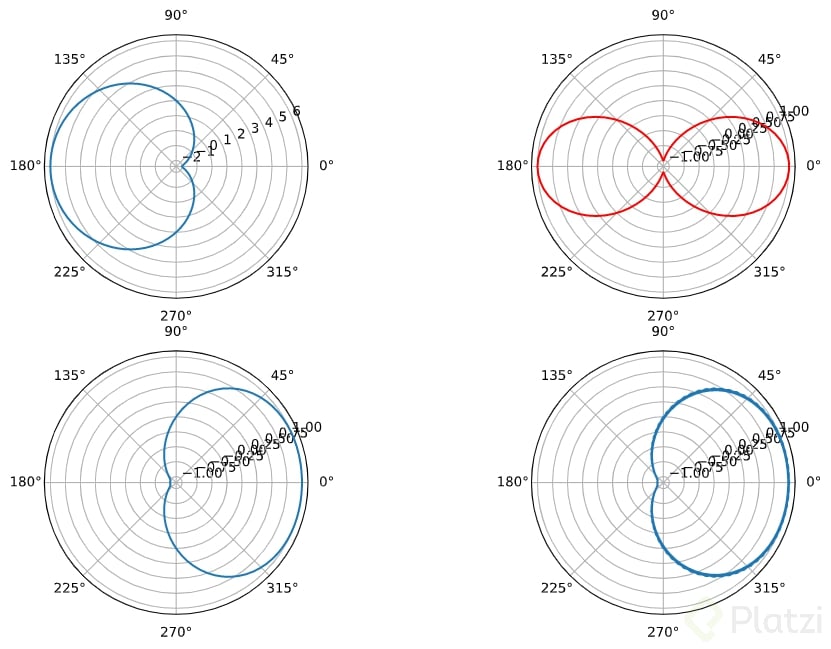

Adjunto el código y las gráficas:

import numpy as np
import matplotlib.pyplot as plt

theta = np.linspace(-np.pi,np.pi,100)

fig = plt.figure()
fig.set_size_inches(12,8)

r = 2-4*np.cos(theta)
ax1 = fig.add_subplot(221, projection="polar")
ax1.plot(theta,r)

r = np.cos(2*theta)
ax2 = fig.add_subplot(222, projection="polar")
ax2.plot(theta,r, 'r')

r = np.sin(8/5*np.cos(theta))
ax3 = fig.add_subplot(223, projection="polar")
ax3.plot(theta,r)

theta = np.linspace(0,8*np.pi,100)
r = np.sin(8/5*np.cos(theta))
ax4 = fig.add_subplot(224, projection="polar")
ax4.plot(theta,r)


plt.show()

Christian Molina Vázquez

student•

Código en Matlab/Octave

theta = linspace(-pi,pi,100);
r = 2-4*cos(theta);
polar(theta,r)

r = cos(2*theta);
polar(theta,r)
polar(theta,r,'r')

r=sin(8/5*cos(theta));
polar(theta,r)

theta = linspace(0,8*pi,100);
r=sin(8/5*cos(theta));
polar(theta,r)

Diego Alejandro Muñoz Camayo

student•

He recolectado los códigos de algunos compañeros y los deje en Colab

import numpy as np
import matplotlib.pyplot as plt

theta = np.linspace(-np.pi,np.pi,100)

fig = plt.figure()
fig.set_size_inches(12,8)

r = 2-4*np.cos(theta)
ax1 = fig.add_subplot(221, projection="polar")
ax1.plot(theta,r)

r = np.cos(2*theta)
ax2 = fig.add_subplot(222, projection="polar")
ax2.plot(theta,r, 'r')

r = np.sin(8/5*np.cos(theta))
ax3 = fig.add_subplot(223, projection="polar")
ax3.plot(theta,r)

theta = np.linspace(0,8*np.pi,100)
r = np.sin(8/5*np.cos(theta))
ax4 = fig.add_subplot(224, projection="polar")
ax4.plot(theta,r)


plt.show()

theta = linspace(-pi,pi,100);
r = 2-4*cos(theta);
polar(theta,r)

r = cos(2*theta);
polar(theta,r)
polar(theta,r,'r')

r=sin(8/5*cos(theta));
polar(theta,r)

theta = linspace(0,8*pi,100);
r=sin(8/5*cos(theta));
polar(theta,r)
