Crear logotipos en PCB con KiCad

Aprende a insertar tu logotipo en una PCB con KiCad de forma rápida: desde preparar un BMP en blanco y negro hasta exportarlo como huella y colocarlo en serigrafía. Sigue estos pasos para tener la tarjeta lista antes de generar archivos de fabricación con confianza.

¿Qué necesitas para crear y colocar un logotipo en PCB con KiCad?

Para trabajar sin contratiempos, empieza por el formato correcto y la herramienta adecuada dentro de KiCad. La clave es usar Importar mapa de bits y una imagen simple que se convierta bien a huella.

• Ten el logotipo en formato BMP o mapa de bits.
• Idealmente en tonalidades de negro y blanco; KiCad también procesa imágenes a color.
• Abre la opción Importar mapa de bits desde la ventana principal.
• Carga la imagen; KiCad detecta la escala de grises automáticamente.

¿Cómo escalar y exportar el logo con importar mapa de bits?

El tamaño final del logotipo en la PCB depende del ajuste de resolución. Desde la ventana de importación puedes controlar el tamaño en milímetros y píxeles antes de exportar la huella.

• Ajusta el campo de resolución para escalar el tamaño en mm y px.
• A mayor valor de resolución, más pequeño será el logotipo en la PCB.
• Ejemplo orientativo: con “dos mil puntos”, el tamaño mostrado es cerca de 16.3 mm.
• Usa el mismo valor en X y Y para mantener proporciones.
• Elige el destino de exportación: PCB New, “Esquema” u otros formatos compatibles.

¿A qué capa conviene enviar el logotipo?

Selecciona dónde quedará visible el logo en la tarjeta. Puedes enviarlo a serigrafía, a una capa adicional, a una capa eco o a máscara de componentes. En general, tus logos siempre van en serigrafía (también llamada silk screen). Exporta y guarda la huella con un nombre claro, por ejemplo “Logotipo”, dentro de la carpeta del proyecto.

¿Cómo agregar la huella del logotipo y administrar librerías en PCB New?

Puedes insertar la huella del logotipo directamente en el diseño sin pasar por el esquemático. Este flujo es práctico para gráficos, pero requiere cuidar la gestión de librerías.

• Abre “Diseño de la PCB” y usa la opción Añadir huella.
• Úsalo solo para huellas no vinculadas al esquemático, como el logotipo. No lo uses para otros componentes, porque KiCad mostrará errores de compilación.
• Haz clic en Explorar y busca la librería donde guardaste la huella.
• Si la librería no aparece, ve a Preferencias > Administrar librerías de huellas.
• Agrega la carpeta del proyecto como nueva librería y confirma con “Aceptar”.
• Vuelve a Añadir huella, abre la librería “Proyecto” y elige “Logotipo”.

¿Cómo posicionar y verificar el logotipo en 3D?

Una vez insertado, ajusta orientación y ubicación para que se vea bien en la tarjeta.

• Presiona R para rotar la huella.
• Coloca el logo en la zona deseada con un clic.

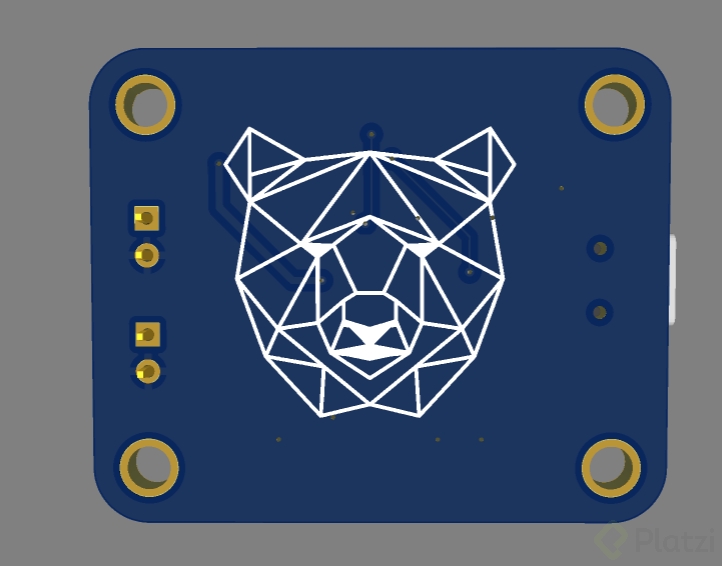

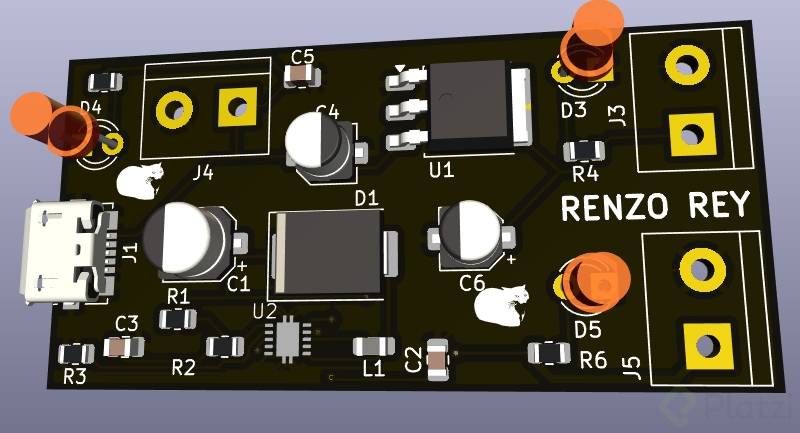

• Abre el modelo 3D para verificar que el logotipo aparece correctamente en la tarjeta.
