¿Cómo crear tu propia librería de huellas en KiCad?
Crear una librería personalizada de huellas para tus componentes electrónicos es una habilidad esencial si estás trabajando con esquemáticos en KiCad. Si alguna vez te has preguntado cómo puedes diseñar huellas que no existen en las librerías predeterminadas de KiCad, este contenido es para ti. Explorarás el proceso paso a paso para generar tus propias huellas y almacenarlas en una librería que podrás usar en todos tus proyectos futuros. ¡Vamos a sumergirnos en este fascinante proceso!
¿Cómo iniciar el editor de librerías de huellas?
Lo primero que debes hacer es abrir el editor de librerías de huellas desde la ventana de esquemático o desde la ventana principal de KiCad. Busca el botón etiquetado como "Editor de librería de huellas" y haz clic en él. Esto abrirá una nueva ventana donde iniciarás la creación de tu huella.
En este editor:
- Dirígete al menú superior o al menú de archivo y selecciona "Nueva huella".
- Asigna un nombre a la huella que vas a crear.

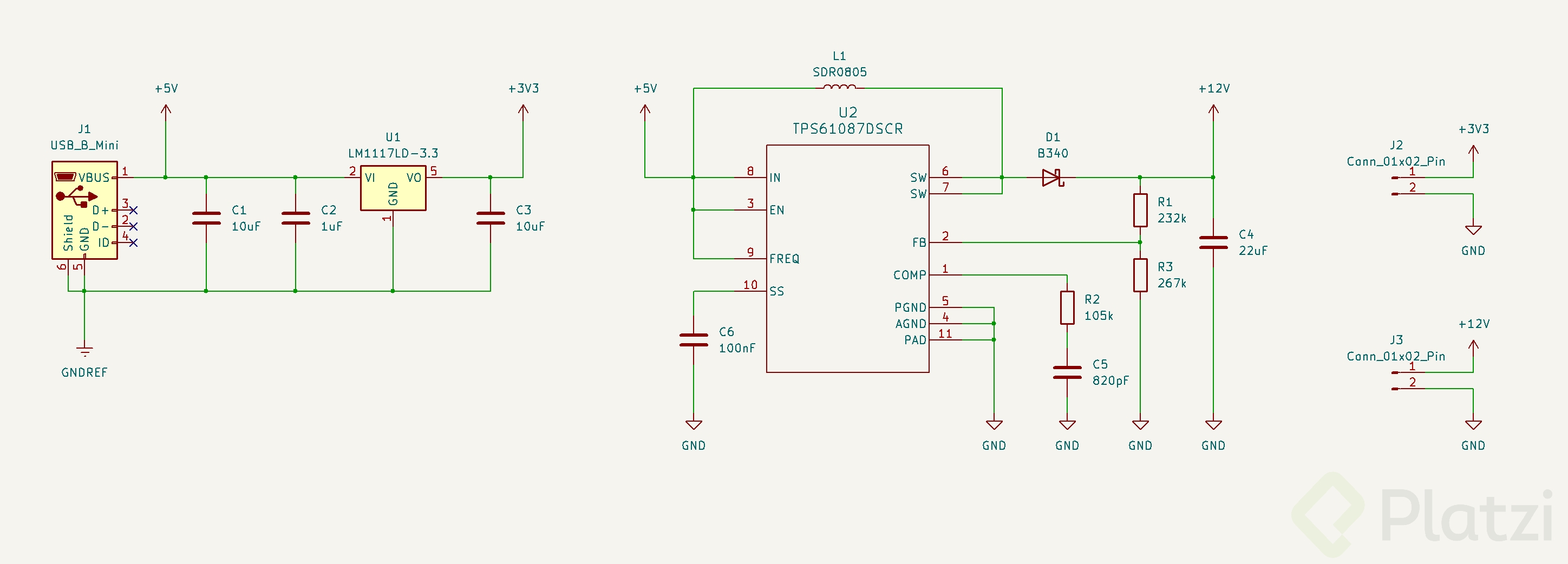

Para este ejemplo, consideraremos la creación de una huella para el componente TPS 61087, un conversor que se ha mencionado anteriormente en esquemáticos.
¿Cómo nombrar y gestionar componentes?
Al analizar el datasheet del TPS 61087, verás que existen dos versiones diferentes de huellas: vson y wson. Escogeremos wson por ser más común y económica en distintos proveedores. Asegúrate de revisar el datasheet para obtener toda la información detallada sobre las dimensiones, distancias entre pines y tamaños de los pads.
- Coloca el nombre del componente en el editor: "TPS 61087".
- Acepta las ayudas predeterminadas que KiCad proporciona. Estas incluyen nombres y referencias, similares a cómo se marcan resistencias (R) y condensadores (C) en los esquemáticos.
Para reorganizar cualquier elemento en el editor, coloca el cursor sobre el elemento, presiona la tecla 'n' y ajusta su posición según sea necesario. Es esencial trabajar sobre el eje de coordenadas del editor para asegurar que cuando añadas un componente al PCB, esté bien referenciado.
¿Cómo guardar y organizar en una nueva librería?
Una vez creada la nueva huella, necesitas organizarla en una librería:
- En el menú superior, busca el botón "Crear una nueva librería y guardar la huella activa".
- Establece una ruta para guardarla; esto podría ser en la carpeta de tu proyecto actual o, para mayor conveniencia, en la carpeta de librerías predeterminadas de KiCad.
- Asigna un nombre a tu nueva librería, digamos "proyecto uno". KiCad automáticamente le añadirá la extensión .pretty, que es estándar para librerías de huellas.
Si eliges guardarla en la carpeta de huellas predeterminadas, esta librería estará disponible para todos los proyectos futuros que crees en KiCad.
Ahora que tienes una nueva librería, puedes añadir tantas huellas como desees. Cada vez que crees una, simplemente guarda en la librería activa para mantenerla organizada y accesible.
Crear librerías personalizadas en KiCad te brinda flexibilidad y eficiencia al diseñar circuitos electrónicos. Aunque al principio pueda parecer complejo, con la práctica se convierte en una tarea sencilla que mejorará enormemente tus proyectos. No dudes en seguir investigando y practicando, cada huella diseñada es un paso adelante en tu camino de aprendizaje. ¡Buena suerte!
