Aprende a conectar y depurar un esquemático con confianza: desde atajos de KiCad para copiar y mover componentes, hasta el uso correcto de tierra, alimentación y etiquetas de net que mantienen el diseño limpio. Aquí verás cómo cablear un regulador de 3.3 V y un conversor a 12 V desde 5 V, con recomendaciones prácticas que evitan errores y facilitan el ruteo.
¿Cómo acelerar el trabajo en KiCad con atajos y buenas prácticas?
Optimiza cada paso con teclas rápidas y una organización clara. Así reduces cruces visuales, previenes errores y mantienes un flujo de trabajo ágil.
¿Cómo copiar, mover, rotar y editar valores con teclas rápidas?
- Copiar componente: tecla C sobre el componente y clic para ubicarlo.
- Mover componente: tecla M para reposicionar con precisión.
- Rotar componente: tecla R para girar hasta la orientación deseada.
- Editar valor: tecla V sobre la etiqueta del valor (ej.: cambiar a 232 K o 22 µF).
¿Cómo añadir tierra y alimentación con símbolos de Power?
- Añadir puerto de alimentación: cuarta opción en la barra derecha, librería Power (ignorar Spice).
- Insertar voltajes: +12 V, +5 V, +3.3 V según la fuente deseada.
- Insertar tierra: buscar GND y colocarlo donde corresponda.
- Conectar el shield del puerto USB a tierra para mayor referencia y estabilidad.
¿Cómo marcar pines no conectados y evitar errores?
- Marcar pines sin uso: herramienta “Añadir símbolo de no conexión” (icono X).
- Beneficio: evita errores en ruteo, verificación y compilación del proyecto.
¿Cómo interconectar con nets para un esquemático limpio?
Las nets permiten conectar sin trazar líneas interminables. Donde haya el mismo nombre de net, hay conexión eléctrica aunque estén físicamente separadas en el dibujo.
¿Qué es una net y por qué usar etiquetas de red?
- Concepto: una red o net es un nombre compartido por nodos eléctricos (ej.: +5 V, GND, +3.3 V).
- Etiqueta de red: herramienta “Añadir etiqueta de red” (icono con “A” y línea verde). Nombrar, por ejemplo, FB y reutilizarla en distintos puntos.
- Ventaja: reduces cruces y mantienes el esquemático legible.
¿Cómo trazar líneas y confirmar conexiones en pines?
- Añadir línea: quinta opción en la barra derecha.
- Validación visual: los circulitos en pines desaparecen cuando la conexión es correcta.
- Sugerencia: evita cruzar rutas cuando sea posible; usa etiquetas de net para puentes lógicos.
¿Cómo organizar para minimizar cruces y mejorar lectura?
- Distribuye por bloques funcionales: entrada, regulación, elevación, salidas.
- Mantén simetría y cercanía entre elementos relacionados.
- Apóyate en el data sheet: suele incluir esquemáticos de ejemplo útiles para el orden.

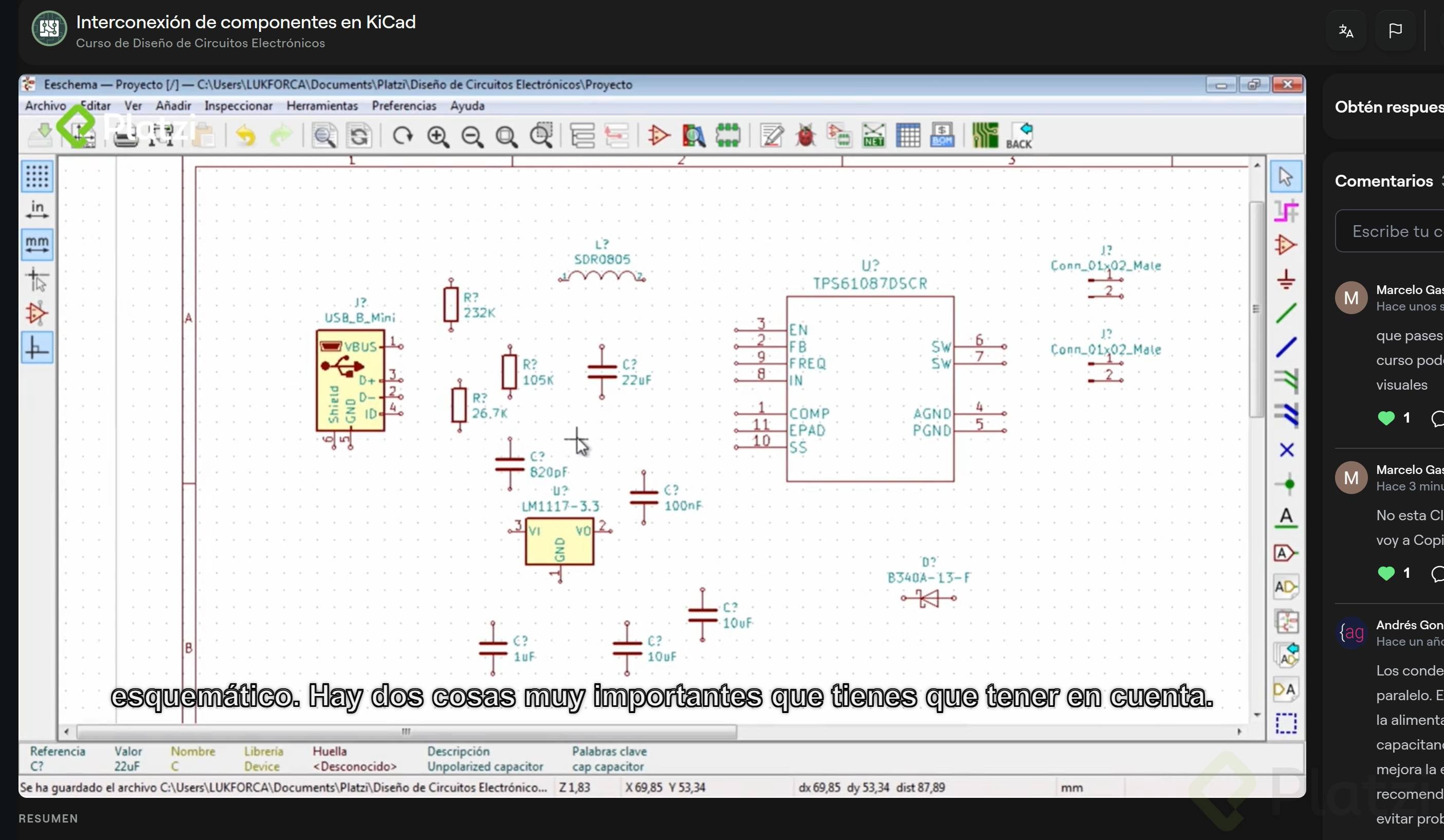

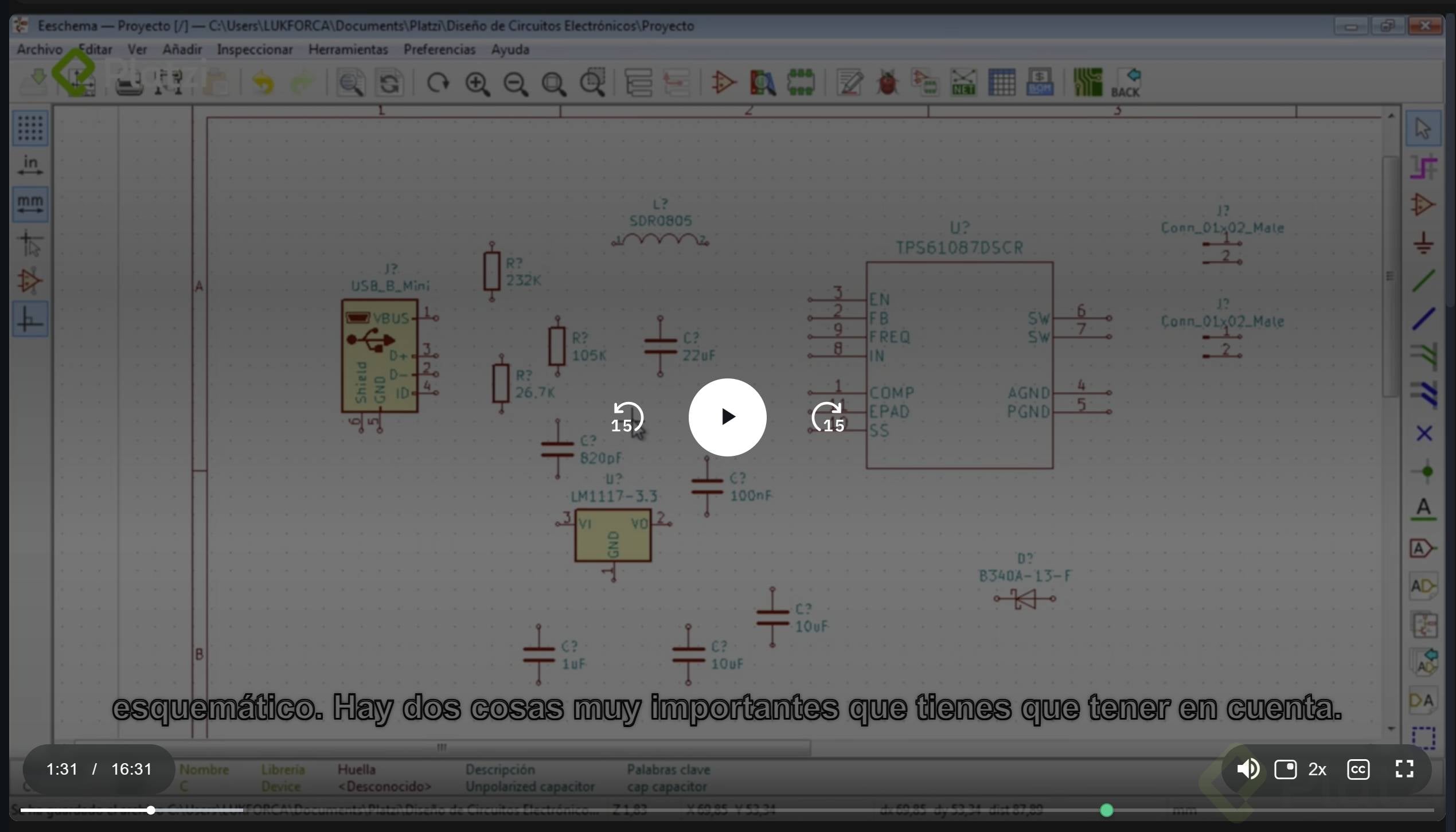

¿Cómo diseñar la fuente: regulador 3.3 V y elevador 12 V?
Partimos de +5 V del USB y construimos dos salidas: +3.3 V mediante regulador lineal o LDO, y +12 V mediante conversor de DC-DC elevador.
¿Cómo conectar el regulador de 3.3 V desde 5 V?
- Entrada desde +5 V: colocar dos condensadores de filtro en paralelo. Uno de 10 µF y otro de 1 µF.
- Salida estable: añadir un condensador de 10 µF a la salida.
- Referencias: conectar todas las tierras relacionadas a GND.
- Resultado: conversión de 5 V a 3.3 V con filtrado básico y estable.
¿Cómo cablear el conversor DC-DC a 12 V?
- Tierras del integrado: conectar ambos pines de tierra entre sí y a GND para repartir corriente.
- Pad térmico: el pin EHPAT es un pad de disipación que se conectará a GND en el PCB para liberar calor.
- Red de compensación: al pin COMP conectar en serie una resistencia de 105 K y un condensador de 820 pF a GND.
- Alimentación y habilitación: pines 3, 9 y 8 a +5 V (entrada y EN).
- Red de realimentación: crear net FB y llevarla al divisor con la resistencia de 232 K y la de 26.7 en la salida.
- Etapa de energía: conectar la bobina a pines 6 y 7. Conectar el diodo de protección también a esos pines.
- Filtro de salida: añadir un condensador para proteger de picos y estabilizar +12 V.
- Etiquetado: nombrar la net de salida como +12 V.
¿Cómo preparar conectores de salida y tierras?
- Asignar salidas: un conector para +12 V y otro para +3.3 V.
- Añadir referencias: colocar GND en ambos conectores.
- Orden visual: ubicar las redes cerca y trazar líneas cortas.
¿Tienes dudas sobre alguna conexión, atajo o el uso de nets? Cuéntame en comentarios qué paso quieres ver en más detalle.
