Ubicación de Componentes en un PCB para Arduino

¿Cómo ubicar efectivamente los componentes en un PCB de Arduino?

Ubicar los conectores y componentes de un PCB (Placa de Circuito Impreso) es una habilidad crucial para asegurar la eficiencia y funcionalidad del diseño electrónico. En este tutorial, aprenderemos cómo agrupar y posicionar los elementos en base a su funcionalidad, usando un Arduino como referencia. ¡Es hora de optimizar tus habilidades de diseño para crear PCB más eficientes y ordenadas!

¿Cómo organizar los componentes según su funcionalidad?

Al iniciar el diseño de un PCB, es esencial agrupar los componentes de acuerdo a su función. Esto no solo facilita el proceso de diseño, sino que también mejora la conectividad y rendimiento del dispositivo.

• Agrupación por funcionalidad: Siguiendo el esquemático, organiza los componentes en bloques que correspondan a sus funciones específicas. Por ejemplo, las resistencias y condensadores cerca del microcontrolador deben estar juntas para reducir el ruido y mejorar la señal.

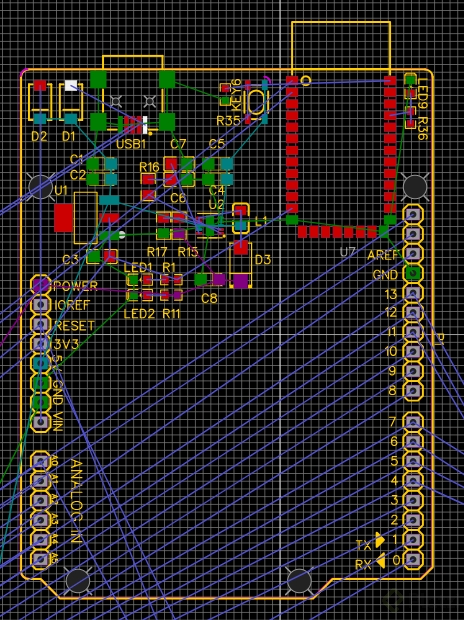

• Área de conectividad: Crea un espacio en el PCB únicamente para componentes de conectividad, como el puerto USB y módulos de comunicación. Colocando el puerto USB en la esquina superior derecha, simulas el diseño estándar del Arduino Uno, maximizando la funcionalidad y facilidad de acceso.

¿Qué considerar al posicionar los componentes de comunicación?

Cuando trabajamos con componentes de comunicación, como el módulo Bluetooth y el chip de conversión USB a serial, es vital tener en cuenta ciertos puntos para asegurar su eficacia.

• Módulo Bluetooth: Ubícalo cerca del puerto USB pero lejos de otros componentes que puedan generar interferencia. Esto ayudará a que la señal sea clara y estable.
• Chip de conversión: Este componente debe estar lo más cerca posible del puerto USB para garantizar una señal clara y evitar pérdidas.

¿Cómo gestionar los componentes de alimentación?

La alimentación es otra parte crítica en el diseño de un PCB. Aquí veremos cómo podemos organizar óptimamente sus componentes.

• Proximidad al USB: Debido a que el USB proporciona una fuente de alimentación, mantenla cerca para asegurar que los 3.3V y los 12V necesarios para el microcontrolador y otros módulos se distribuyan eficazmente.
• Diodos de protección: Estos son fundamentales para prevenir cortocircuitos entre el USB y cualquier fuente de alimentación externa. Colócalos estratégicamente para bloquear corrientes inversas.

¿Dónde ubicar las piezas más voluminosas?

Finalmente, es importante considerar la ubicación de los componentes más grandes y altos, como bobinas y condensadores, para evitar problemas en ensamblajes finales.

• Componentes en la capa inferior: Selecciona componentes planos, como reguladores de voltaje, que no interferirán si el dispositivo es colocado sobre una superficie plana.
• Bobinas y condensadores: Como son más altos, ubícalos en la parte superior para evitar dañar la soldadura por esfuerzos mecánicos. Colócalos cerca del puerto USB, ya que son esenciales para la conversión de voltaje.

Con esta guía, te invitamos a practicar e implementar estos conceptos, aprovechando la capacidad integral de las dos capas del PCB para lograr un diseño compacto y eficiente. ¡Continúa aprendiendo y mejorando tus habilidades en el diseño de circuitos electrónicos!
