Diseño de Fuente de Alimentación en PCB con EKICAT

Convierte lo aprendido en resultados: crea una PCB funcional en KiCad con una fuente de alimentación de 5 V, 12 V y 3.3 V. Aplicarás los parámetros ya explicados, desde la organización de componentes hasta las rutas y anchos de pistas, y podrás compartir tu diseño en discusiones para mostrar tus avances.

¿Cuál es el reto de diseño en KiCad y qué lograrás?

Este reto te lleva de la práctica guiada a un proyecto propio. Ya conoces cómo utilizar la herramienta de KiCad para crear tu diseño y tu PCB. Ahora, el objetivo es construir tu fuente de alimentación y decidir cómo estructurarla con seguridad y claridad.

• Diseñarás tu primera PCB completa.
• Crearás una fuente con salidas de 5 V, 12 V y 3.3 V.
• Organizarás los componentes de la forma que mejor te funcione.
• Definirás rutas y anchos de pistas según los parámetros vistos.
• Compartirás el resultado en la sección de discusiones.

¿Qué debe incluir tu fuente y cómo decidir la organización?

Tu diseño debe contemplar las tres salidas: 5 V, 12 V y 3.3 V. Puedes inspirarte en la alternativa mostrada en la diapositiva, o proponer otra disposición que facilite el tendido de pistas y la claridad del diseño.

• Organiza los componentes como te parezca más lógico y ordenado.
• Crea las rutas asegurando continuidad y limpieza visual.
• Ajusta los anchos de pistas conforme a los parámetros explicados.
• Verifica que las salidas queden claramente identificadas: 5 V, 12 V y 3.3 V.
• Mantén el diseño alineado con lo que ya viste aplicado en el ejemplo del autor.

¿Cómo compartir y validar tu diseño de PCB?

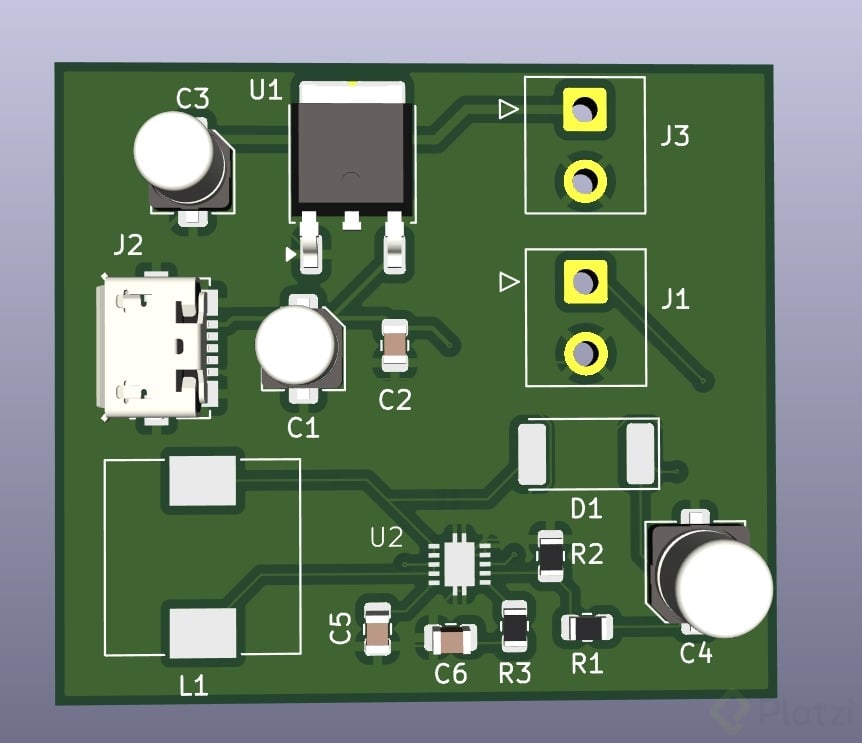

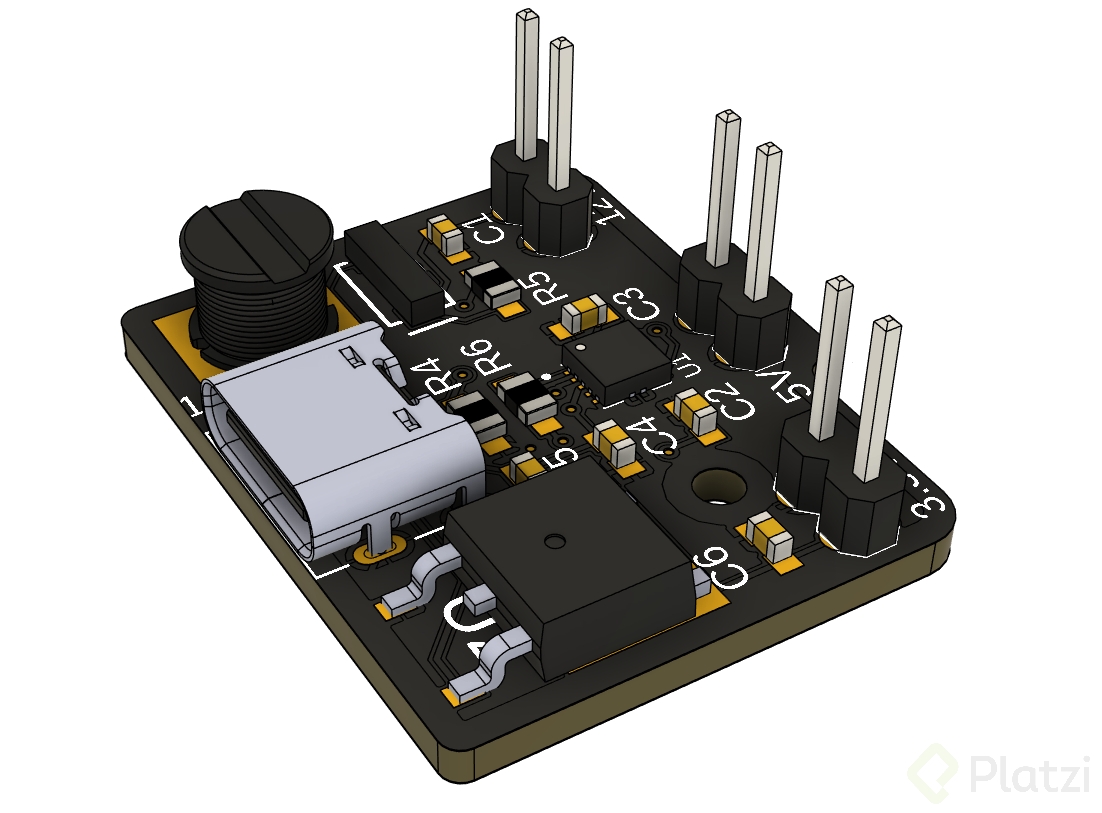

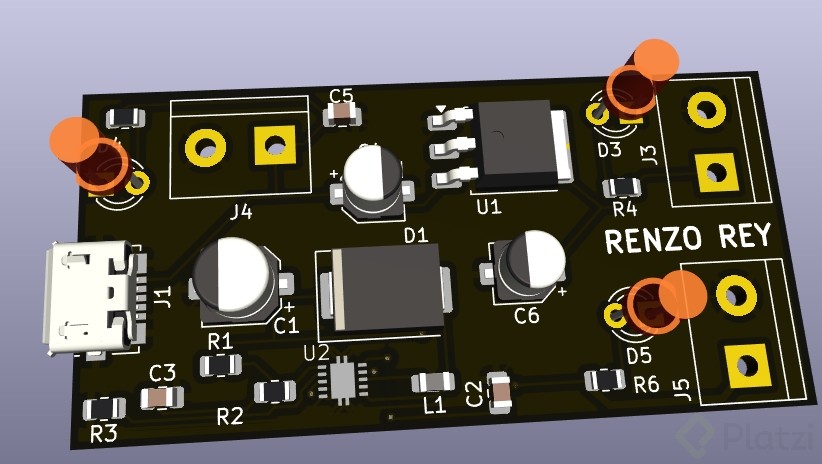

Para cerrar el reto y validar tu aprendizaje, comparte tu propuesta en la sección de discusiones. Mostrar tu enfoque y observar el de otros ayuda a consolidar decisiones de organización de componentes, rutas y anchos de pistas. Al completar estos pasos, tendrás diseñada tu primera PCB.

¿Listo para mostrar tu fuente y comentar cómo organizaste componentes, rutas y anchos de pistas en KiCad?
