Yo por experiencia crearía mejor el nombre de las tablas en Plural:
Estaciones Trenes Usuarios
Etc Etc
Cuando emprendemos la tarea de desarrollar una aplicación, uno de los pasos más cruciales y que a menudo pasa desapercibido es la fase de diseño, especialmente en lo que respecta a la base de datos. La estructuración efectiva de las tablas y las relaciones no solo es fundamental para la implementación técnica, sino también para la eficiencia y escalabilidad futura de la aplicación. En este artículo, te guiaré a través de los conceptos básicos para diseñar la solución de una base de datos para un sistema de transporte, utilizando la técnica de papel y lápiz antes de pasar al computador.
¿Por qué empezar el diseño de una base de datos en papel?
Cuando nos enfrentamos al desafío de diseñar una base de datos, lo primero es clarificar los objetos tangibles del sistema. Por ejemplo, en un sistema de transporte, identificamos objetos como pasajero, estación y tren, que pueden representarse directamente como tablas en nuestra base de datos. Aquí te explicaré por qué este enfoque inicial es tan beneficioso.
Estructura clara y organizada
¿Cómo identificar las relaciones entre tablas?
Al definir las tablas, surge la necesidad de establecer relaciones entre ellas. Por ejemplo, una estación puede contener varios trenes, y un pasajero puede tomar distintos trenes. Vamos a descubrir cómo crear y conceptualizar estas relaciones de manera efectiva.
Relaciones de acción
¿Qué connotaciones son importantes al relacionar tablas?
Es crucial comprender las connotaciones que implican las relaciones entre tablas. Por ejemplo, una estación puede ser punto de partida de varios trayectos, pero un trayecto no puede tener múltiples estaciones de origen.
Relaciones uno a muchos y muchos a muchos
¿Cómo utilizar los nombres y las convenciones de tipos de datos?
La coherencia en el nombramiento y los tipos de datos es clave para un diseño de base de datos exitoso. Hay algunas recomendaciones que debes seguir para una estructura más comprensible.
Consejos para el nombramiento y tipos de datos
Conclusión
A través de estos pasos y consideraciones iniciales, puedes comenzar a diseñar una base de datos robusta y bien estructurada que servirá como la espina dorsal de tu sistema de transporte o cualquier otra aplicación. Recuerda que esta etapa preliminar es crucial para el éxito del proyecto y te permitirá llevar a cabo una implementación más efectiva posteriormente, utilizando herramientas como PG Admin para llevar tu diseño al ambiente computacional. ¡Adelante y materializa tu visión con un diseño sólido!
Cuando emprendemos la tarea de desarrollar una aplicación, uno de los pasos más cruciales y que a menudo pasa desapercibido es la fase de diseño, especialmente en lo que respecta a la base de datos. La estructuración efectiva de las tablas y las relaciones no solo es fundamental para la implementación técnica, sino también para la eficiencia y escalabilidad futura de la aplicación. En este artículo, te guiaré a través de los conceptos básicos para diseñar la solución de una base de datos para un sistema de transporte, utilizando la técnica de papel y lápiz antes de pasar al computador.
Cuando nos enfrentamos al desafío de diseñar una base de datos, lo primero es clarificar los objetos tangibles del sistema. Por ejemplo, en un sistema de transporte, identificamos objetos como pasajero, estación y tren, que pueden representarse directamente como tablas en nuestra base de datos. Aquí te explicaré por qué este enfoque inicial es tan beneficioso.
Al definir las tablas, surge la necesidad de establecer relaciones entre ellas. Por ejemplo, una estación puede contener varios trenes, y un pasajero puede tomar distintos trenes. Vamos a descubrir cómo crear y conceptualizar estas relaciones de manera efectiva.
Es crucial comprender las connotaciones que implican las relaciones entre tablas. Por ejemplo, una estación puede ser punto de partida de varios trayectos, pero un trayecto no puede tener múltiples estaciones de origen.
La coherencia en el nombramiento y los tipos de datos es clave para un diseño de base de datos exitoso. Hay algunas recomendaciones que debes seguir para una estructura más comprensible.
A través de estos pasos y consideraciones iniciales, puedes comenzar a diseñar una base de datos robusta y bien estructurada que servirá como la espina dorsal de tu sistema de transporte o cualquier otra aplicación. Recuerda que esta etapa preliminar es crucial para el éxito del proyecto y te permitirá llevar a cabo una implementación más efectiva posteriormente, utilizando herramientas como PG Admin para llevar tu diseño al ambiente computacional. ¡Adelante y materializa tu visión con un diseño sólido!
Yo por experiencia crearía mejor el nombre de las tablas en Plural:
Estaciones Trenes Usuarios
Etc Etc

No quedé conforme con el argumento de la relación entre la Tabla PASAJERO y la de VIAJE (y coincido con los amigos que dicen que debiesen ser en Plural) ya que la acción debiese darse con los verbo "Puede" y "Toma". En esto las preguntas sería "¿Un pasajero puede tomar muchos viajes?, Sí " y la otra sería "¿Un viaje puede ser tomado por muchos pasajeros?, Si". Por lo tanto, la relación sería de N:N y esto se debe romper creando una tabla intermedia débil. Es mi humilde opinión. Saludos.

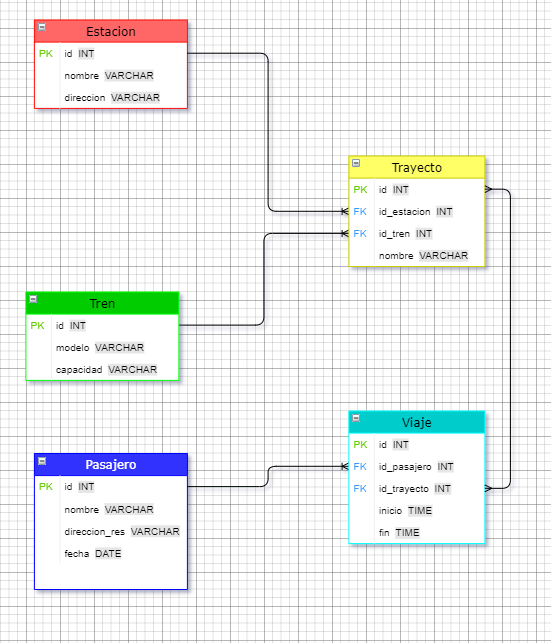

Yo hice esta esquema entidad-relación en la cuál agregué el horario que tiene trayecto. Por ejemplo: La Ruta 1 transporta pasajero de 6:00 a 8:00 pm los Lunes. También le agregué en la tabla trayecto los campos de estación_partida y estación_llegada. Quizá esta base de datos que se está realizan sea más compleja porque ,en mi país, cada uno de los pasajeros tiene una tarjeta donde está el saldo y también hay tipos de tarjetas, ya sea, para universitarios, personas discapacitadas o personas comunes.

!Modelo Relacional
Para el que quiera crear el DER/ERD en la msima aplicacion.
Dejo tambien un video en dos partes sobre la creacion de Diagrama Entidad Relacion VIDEO 1 VIDEO 2. La herramienta tambien te permite crear la sentencia SQL de dicho diagrama.

<BEGIN;
CREATE TABLE IF NOT EXISTS public."VIAJE"
(
"ID_TRAYECTO" serial,
"VIAJE_Inicio" date(10),
"VIAJE_Fin" date(10),
"ID_PASAJERO" serial,
"ID_VIAJE" serial,
PRIMARY KEY ("ID_VIAJE")
);
CREATE TABLE IF NOT EXISTS public."PASAJEROS"
(
"ID_PASAJERO" serial,
"Nombre" character varying(50),
"Domicilio" character varying,
"Fecha_nacimiento" date,
PRIMARY KEY ("ID_PASAJERO")
);
CREATE TABLE IF NOT EXISTS public."TRAYECTO"
(
"ID_TREN" serial,
"ID_ESTACION" serial,
"ID_TRAYECTO" serial,
PRIMARY KEY ("ID_TRAYECTO")
);
CREATE TABLE IF NOT EXISTS public."ESTACION"
(
"ID_ESTACION" serial,
"NOMBRE" character varying,
"DIRECCION" character varying,
PRIMARY KEY ("ID_ESTACION")
);
CREATE TABLE IF NOT EXISTS public."TREN"
(
"Modelo" "char",
"Capacidad" integer,
"ID_TREN" serial,
PRIMARY KEY ("ID_TREN")
);
ALTER TABLE public."VIAJE"
ADD FOREIGN KEY ("ID_PASAJERO")
REFERENCES public."PASAJEROS" ("ID_PASAJERO")
NOT VALID;
ALTER TABLE public."TRAYECTO"
ADD FOREIGN KEY ("ID_TRAYECTO")
REFERENCES public."VIAJE" ("ID_TRAYECTO")
NOT VALID;
ALTER TABLE public."TRAYECTO"
ADD FOREIGN KEY ("ID_ESTACION")
REFERENCES public."ESTACION" ("ID_ESTACION")
NOT VALID;
ALTER TABLE public."TRAYECTO"
ADD FOREIGN KEY ("ID_TREN")
REFERENCES public."TREN" ("ID_TREN")
NOT VALID;
END;>
Les comparto mi diseño. Hice lo mejor que pude :P

Esto es lo que me ha parecido más duro de las bases de datos: EL DISEÑO. Considero que es complicado porque se tiene que usar una lógica, que a veces, es subjetiva. Por ejemplo, en la relación de PERSONA-VIAJE, están los que están a favor de 1:N y los que están a favor de N:N.
.
El diseño de la base de datos es algo fundamental y lo expuesto en clase no sigue las reglas que nos han marcado en otros cursos. Sin embargo, sigo contento porque hasta ahora este curso va muy bien y esperaré las siguientes clases para siempre mejorar.
.

Esta es la base de datos que diseñé de una clínica, quizá falte algunas atributos o entidades que tendrían que añadir pero es lo que logré recopilar.
