Recomiendo tomar el Curso Práctico de Arquitectura Backend donde se profundiza la importancia del uso de estas herramientas
dejo por acá el enlace para rápido acceso: https://platzi.com/cursos/practico-backend/

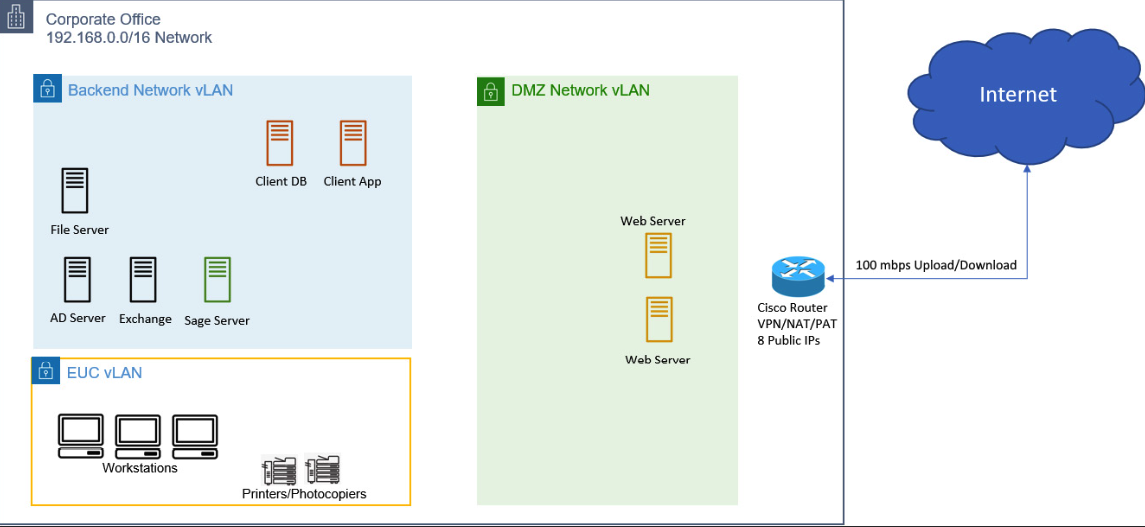

**Red tradicional de oficina **
En el siguiente diagrama, una red corporativa se ha dividido en dos redes separadas: una denominada red interna y otra denominada zona desmilitarizada ( DMZ ). La DMZ es un área donde se implementan servicios que se pueden exponer en Internet, por ejemplo, un servidor web. El tráfico a los servicios implementados en esta zona está restringido con estrictas reglas de entrada para garantizar altos niveles de seguridad.
Gracias por el aporte.
para los que les guste la privacidad de sus diagramas y sepan de docker; el servidor de draw lo pueden instalar en su propio host local o instancia en la nube y asi mantienen sus diagramas mas seguros y/o privados
Gracias
Quiero esos wallpapers de platzi!
Acabo de encontrarlos en forma de NFTs, link aquí...

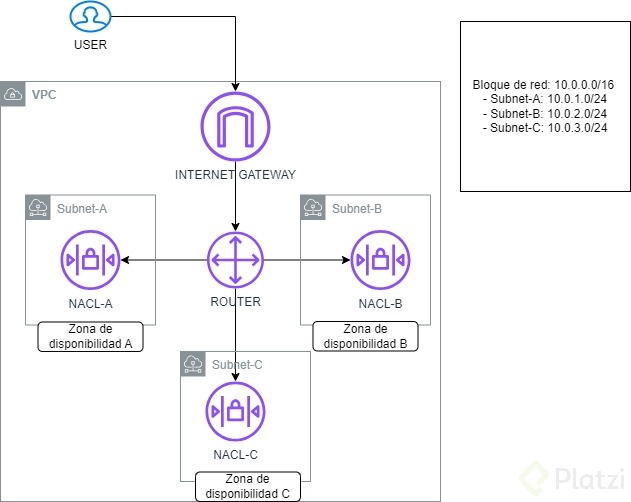

Comparto mi VPC Esta herramienta esta genial!!
Se entiende el cómo se hizo el diagrama, pero, ¿cuál es el caso de uso?, ¿por qué un router, por qué 2 y no 1 ó 3 subnets, y si no se hubiera configurado el NACL?
Amazon Virtual Private Cloud (Amazon VPC) le brinda control total sobre su entorno de redes virtuales, incluidas la ubicación de los recursos, la conectividad y la seguridad.
Draw-io Es una herramienta muy util creame en mi trabajo la ocupamos mucho
información resumida de esta clase #EstudiantesDePlatzi
Un diagrama VPC tiene elementos básicos para que funcione bien
La verificación de dos pasos es buena idea
El Internet Gateway nos permite que los usuarios ingresen a nuestra VPC
VPC = Virtual Private Cloud
NACL = Network Access Control, esto nos ayuda con reforzar la seguridad de acceso
Router = Es el componente que direcciona el tráfico que entra por internet GateWay
Podemos usar Figma para crear diagramas. Hay iconos en Figma (aquí?node-id=0-1629&t=81XxbC6Yd9ySIEWj-0))
El concepto de tener alta disponibilidad es distribuir la carga en diferentes zonas de disponibilidad
Acá esta un workshop
Me recordó mucho los diagramas de MS VISIO
Hay algun curso que ense~e mas en profundidad como hacer este tipo de redes?
@victor te puedo recomendar los workshop directamente que tiene aws https://networking.aworkshop.io/
✅
Para crear un diagrama de una VPC en AWS, sigue estos pasos:
1️⃣ Definir la arquitectura de la VPC
Tu VPC debe incluir elementos clave como:
✅ CIDR Block: El rango de direcciones IP privadas (Ej: 10.0.0.0/16).
✅ Subredes: Al menos una pública y una privada.
✅ Internet Gateway (IGW): Permite el acceso a Internet.
✅ Route Tables: Define cómo se enruta el tráfico entre subredes.
✅ NAT Gateway: Permite que las subredes privadas accedan a Internet sin ser accesibles desde el exterior.
✅ Security Groups & Network ACLs: Controlan el tráfico entrante y saliente.
2️⃣ Elegir una herramienta para diagramar
Puedes usar: 🔹 AWS Diagramming Tool (en AWS Architecture Center) 🔹 Lucidchart 🔹 Draw.io (gratuito y fácil de usar) 🔹 Visio 🔹 Excalidraw
3️⃣ Construcción del diagrama
Aquí te dejo una estructura típica:
📌 Ejemplo de diagrama de una VPC con 2 subredes
┌──────────────────────────────────────┐ │ AWS VPC │ (10.0.0.0/16) ├──────────────────────────────────────┤ │ │ ┌───────────┴───────────┐ ┌───────────┴───────────┐ │ Subred Pública │ │ Subred Privada │ │ (10.0.1.0/24) │ │ (10.0.2.0/24) │ │ Internet Gateway │ │ NAT Gateway (Opcional) │ │ EC2 (Servidor Web) │ │ EC2 (Base de Datos) │ └───────────┬───────────┘ └───────────┬───────────┘ │ │ └─────── Route Table ─────────┘
4️⃣ Validación y Mejoras
🔹 Usa AWS Well-Architected Tool para validar la arquitectura. 🔹 Considera VPC Peering si necesitas comunicarte con otras VPCs. 🔹 Añade VPN o AWS Direct Connect si integras con tu red local.
Este el diagrama de topologia que realizare.
Diagrama de una nube privada virtual (VPC) en AWS
¿Qué es una VPC?
Una VPC es una red virtual dedicada en la nube de AWS. Permite a los usuarios lanzar recursos de AWS en una red virtual que ellos mismos han definido.
Componentes de la VPC
En este diagrama, se puede ver que la VPC incluye varios componentes:
resumen
En resumen, una VPC proporciona un entorno de red seguro y aislado en la nube de AWS, donde los usuarios pueden lanzar y administrar sus recursos de AWS.
Personalmente uso Drigramaio o tambien Xmind
Este es el tercer curso que hago de introducción y siento que va demasiado rápido. No estoy entendiendo muchas cosas.
Aquí mi respectivo diagrama
