Diseño de Fuente de Alimentación USB a 3.3V y 12V

Clase 17 de 48 • Curso de Diseño de Circuitos Electrónicos

Clase anteriorSiguiente clase

Resumen

Durante nuestro primer proyecto vas a crear tu primera PCB: Diseñaras una fuente dual que reciba 5VDC como entrada y dos salidas 12VDC y 3.3VDC.

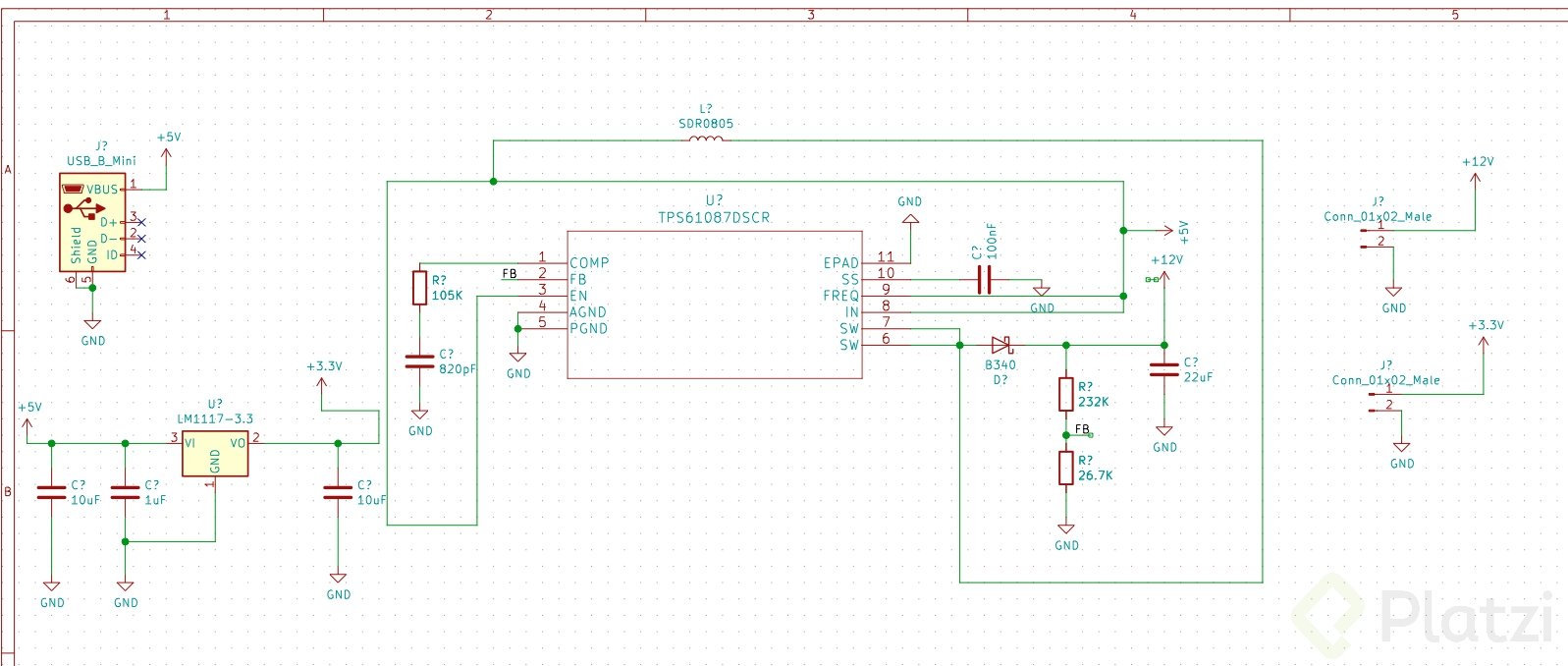

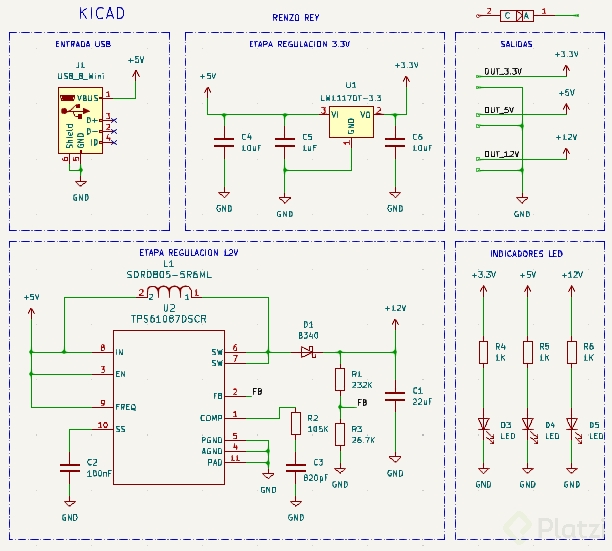

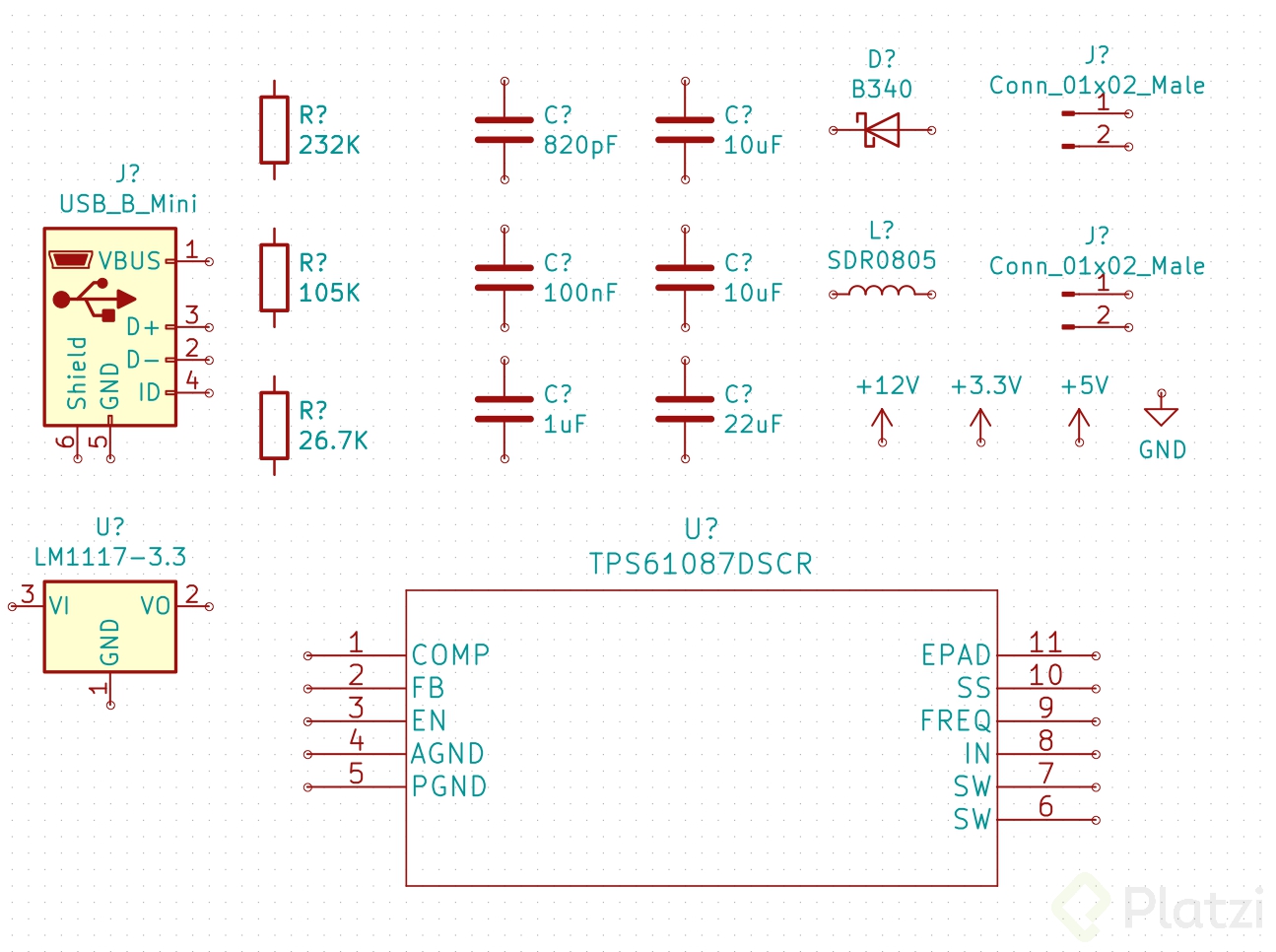

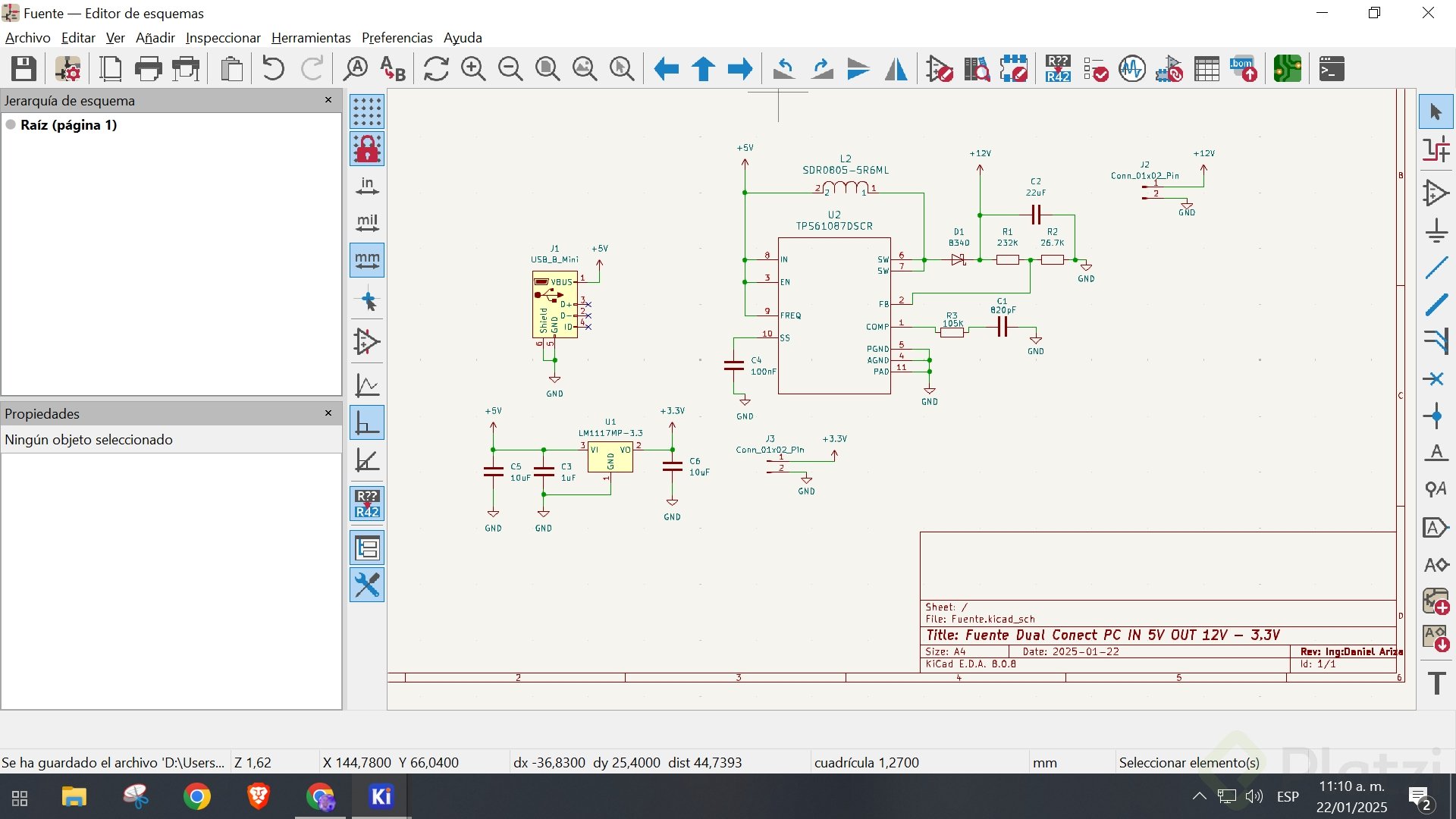

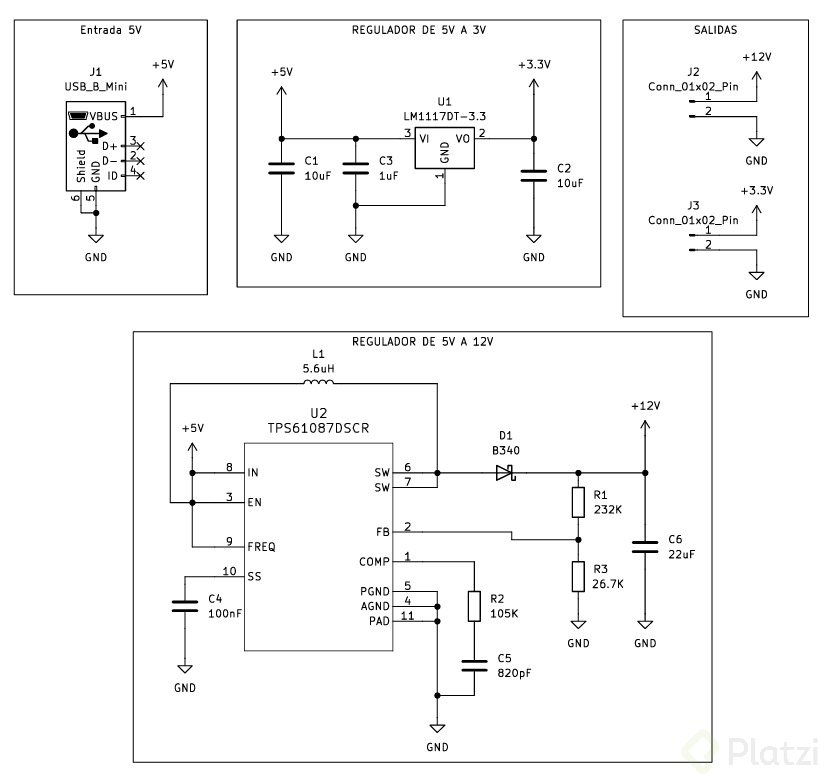

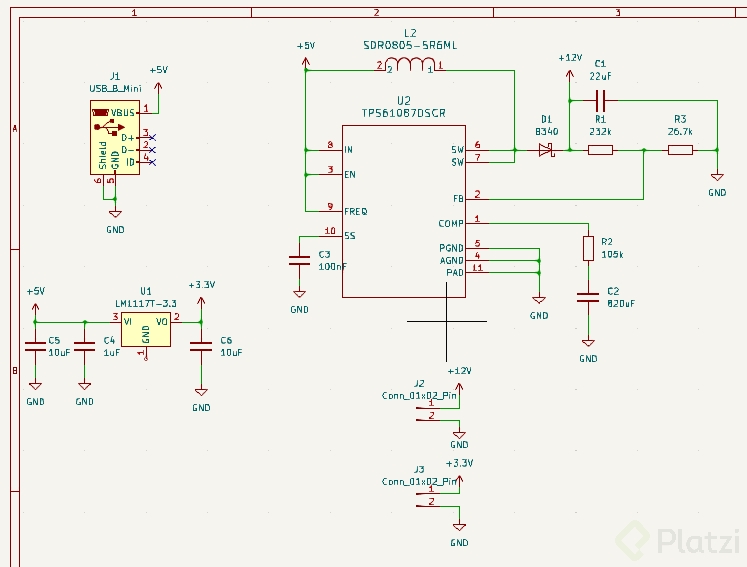

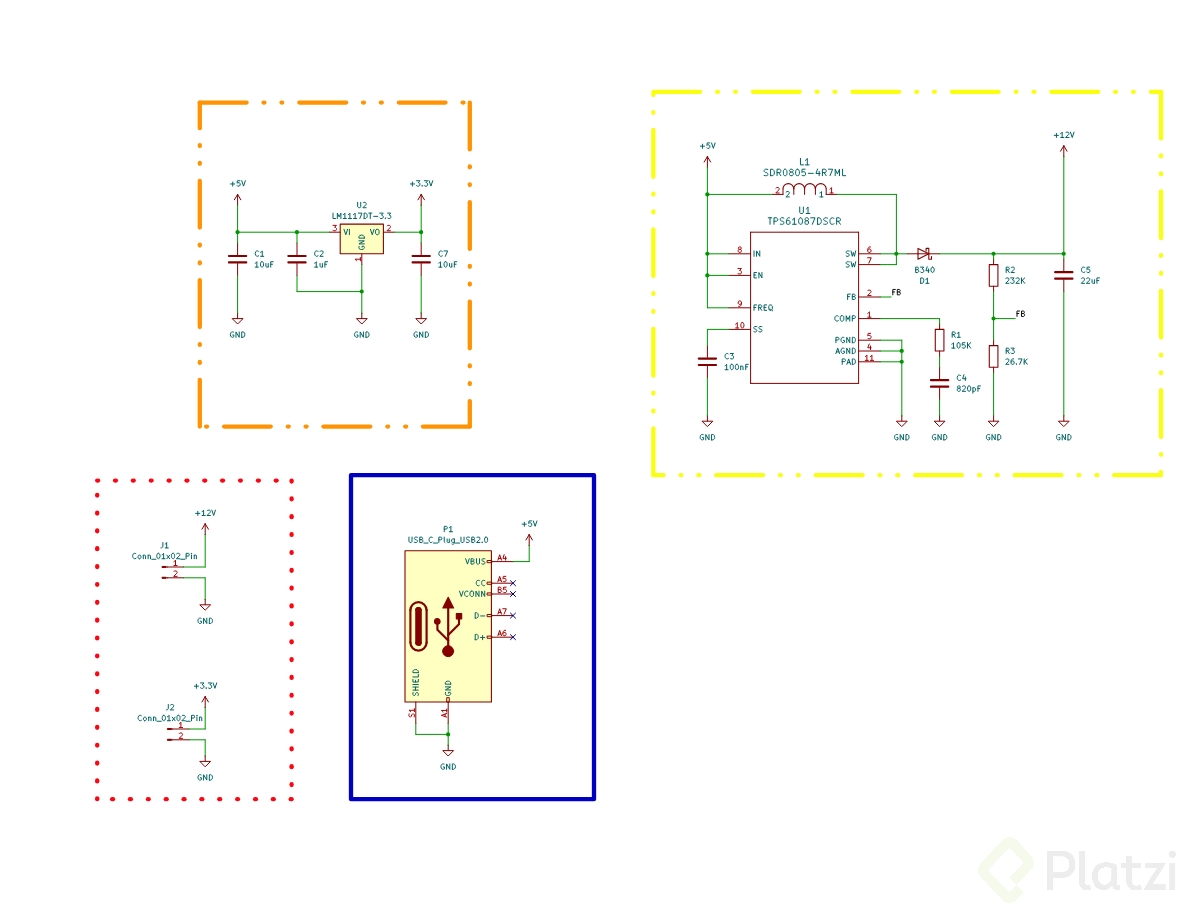

El primer desafió de este proyecto es diseñar en KiCad el circuito esquemático de una fuente dual elevadora/reductora que reciba 5DVC a la entrada y entregue como salida 12 VDC y 3.3VDC.

Recomendación: Usar el integrado TPS61087 y su circuito recomendado en el datasheet.
