Scatterplot con valores faltantes

Clase 16 de 21 • Curso de Manejo de Datos Faltantes: Detección y Exploración

Comentarios

Jeinfferson Bernal G

student•

Codigo de la grafica de dos variables con valores faltantes

(
    riskfactors_df
    .select_dtypes(
        exclude='category'  # excluye las variables categoricas
    )
    .pipe(
        lambda df: df[df.columns[df.isna().any()]] #seleccionar solo columnas que tengan valores faltantes
    )
    .missing.bind_shadow_matrix(true_string = True, false_string = False)
    .apply(
        lambda column: column if '_NA' in column.name else column_fill_with_dummies(column, proportion_below=0.05, jitter=0.075)
    )
    .assign(
        nullity = lambda df: df.weight_lbs_NA | df.height_inch_NA
    )
    .pipe(
        lambda df: (
            sns.scatterplot(
                data = df,
                x='weight_lbs',
                y= 'height_inch',
                hue='nullity'
            )
        )
    )
)

Neicer Vásquez

student•

También, puedes usar otra alternativa a la manera de obtener las columnas que tienen valores faltantes.

df.columns[df.isna().sum() > 0]

Alfonso Andres Zapata Guzman

student•

Si mejoran el codigo, colocar en una respuesta para yo tambien tomar el codigo y mejorar mis funciones, si pueden tambien documenten aun mejor las funciones de la manera mas clara y concisa para que sea mas entendible lo que hacen.
Para ejecutar el en cuaderno jupyter

(
    riskfactors_df
    .missing.missing_scatterplot_with_dummies(
        columns_NA1='weight_lbs_NA',
        columns_NA2='height_inch_NA',
        x='weight_lbs',
        y='height_inch'
    )
)

Colocar esto en el area del archivo para extender las funciones:

 #metodo para obtener relleno de columna con dummies, para usar en funcion de scatterplot
    def column_fill_with_dummies(
        self,
        column: pd.Series,
        proportion_below: float=0.10,
        jitter: float=0.075,
        seed: int=42
    ) -> pd.Series:

        column = column.copy(deep=True)

        # Extract values metadata.
        missing_mask = column.isna()
        number_missing_values = missing_mask.sum()
        column_range = column.max() - column.min()

        # Shift data
        column_shift = column.min() - column.min() * proportion_below

        # Create the "jitter" (noise) to be added around the points.
        np.random.seed(seed)
        column_jitter = (np.random.rand(number_missing_values) - 2) * column_range * jitter

        # Save new dummy data.
        column[missing_mask] = column_shift + column_jitter

        return column

Y la parte importante:

    #metodo para visualizar valores NA y !NA desde una tabla a la que se relleno con dummies
    def missing_scatterplot_with_dummies(
        self,
        columns_NA1,
        columns_NA2,
        x,
        y
    ):
        return (
            self._obj
            .select_dtypes(
                exclude="category"
            )
            .pipe(
                lambda df: df[df.columns[df.isna().any()]]
            )
            .missing.bind_shadow_matrix(true_string=True, false_string=False)
            .apply(
                lambda column: column if "_NA" in column.name else self.column_fill_with_dummies(column, proportion_below=0.05, jitter=0.075)
            )
            .assign(
                nullity=lambda df: df[columns_NA1] | df[columns_NA2]
            )
            .pipe(
            lambda df: (
                sns.scatterplot(
                    data=df,
                    x=x,
                    y=y,
                    hue="nullity"
                    )
                )
            )
        )

Fernando Jesús Núñez Valdez

student•

Solo le realice una pequeña reducción a la función, ahora ya simplemente toma las 2 variables y no todo el dataset para realizar lo del bind shadow matrix (y ni hacer la exclusion de las categoricas, aunque seria bueno crear un try, except para solo aceptar las numericas), y tambien ya solamente recibe 2 parametros (var1, var2).

    def missing_scatter_nullity_plot(self, var1: str, var2: str):
        """Plot a scatterplot with 2 numeric variables"""
        return (
            # Just taking the 2 variables and not the whole dataset
            self._obj[[var1, var2]].missing.bind_shadow_matrix(true_string = True, false_string = False)
            # Filling with dummies
            .apply(
                lambda column:
                    (column if "_NA" in column.name else self.column_fill_with_dummies(column))
            # Asign nullity
            ).assign(
                nullity = lambda df: df[var1+"_NA"] | df[var2+"_NA"]
            )
            # Graphing
            .pipe(
                lambda df:
                sns.scatterplot(
                    data = df,
                    x = var1,
                    y = var2,
                    hue = 'nullity'
                )
            )
        )

Marco Antonio Candia Ortega

student•

No estoy muy seguro, pero creo que cuando en la parte del código que pones

self.column_fill_with_dummies

Me parece que estás usando la función que creamos en el archivo "live-exploration-missing-values" y no el que extiende a pandas del archivo "pandas-missing-extension". En el que cree llamé al método mediante el siguiente código

self._obj.missing.column_fill_with_dummies

Que es como vi que Jesús llamaba a los métodos de la clase.

Jonatan David Acevedo Lopez

student•

Pasar el código realizado durante la clase a las funciones del archivo "pandas-missing-extension.ipynb".

Codigo de pandas-missing-extension.ipynb

def column_fill_with_dummies(
        column:pd.Series,
        proportion_below: float=0.10,
        jitter: float=0.07,
        seed: int=42
    ) -> pd.Series:

        column = column.copy(deep= True)

        #Extract values metada
        missing_maks = column.isna()
        number_missing_values = missing_maks.sum()
        column_range = column.max() - column.min()

        #Shift data
        columns_shift = column.min() - column.min() * proportion_below

        #Create the "jitter" (noise) to be added around the point
        np.random.seed(seed)
        column_jitter = (np.random.rand(number_missing_values) - 2) * column_range * jitter

        #Save new dummy data
        column[missing_maks] = columns_shift + column_jitter

        return column

    def variable_null_values(self, var1, var2):
        (
            self._obj.select_dtypes(
                exclude='category'
            )
            .pipe(
                lambda df: df[df.columns[df.isna().any()]]
            )
            .missing.bind_shadow_matrix(true_string=True, false_string=False)
            .apply(
                lambda column: column if "_NA" in column.name else column_fill_with_dummies(column, proportion_below=0.05, jitter=0.075)
            )
            .assign(
                nullity = lambda df: df[var1+'_NA'] | df[var2+'_NA']
            )
            .pipe(
                lambda df: (
                    sns.scatterplot(
                        data = df,
                        x=var1,
                        y=var2,
                        hue='nullity'
                    )
                )
            )
        )

Ejecutar código en nuestro notebook de trabajo llamando a la función

riskfactors_df.missing.variable_null_values('weight_lbs', 'height_inch')

Roy Q

student•

Hola Jonathan, buen aporte de tu parte. Solo hay un pequeño detalle y es que se te escapó el self como parámetro de la funcion column_fill_with_dummies porque se supone que estás definiendo un metodo dentro de la clase MissingMethods y no una funciión global. Y para llamarlo en la siguiente función variable_null_values debería llamarse usando el self también, como self.column_fill_with_dummies(column, proportion_below=0.05, jitter=0.075)

Al final el código en pandas-missing-extension.ipynb quedaría como:

    def column_fill_with_dummies(
        self,
        column: pd.Series,
        proportion_below: float=0.10,
        jitter: float=0.07,
        seed: int=42
    ) -> pd.Series:

        column = column.copy(deep= True)

        #Extract values metada
        missing_maks = column.isna()
        number_missing_values = missing_maks.sum()
        column_range = column.max() - column.min()

        #Shift data
        columns_shift = column.min() - column.min() * proportion_below

        #Create the "jitter" (noise) to be added around the point
        np.random.seed(seed)
        column_jitter = (np.random.rand(number_missing_values) - 2) * column_range * jitter

        #Save new dummy data
        column[missing_maks] = columns_shift + column_jitter

        return column


    def variable_null_values(self, var1, var2):
        return (
            self._obj.select_dtypes(
                exclude='category'
            )
            .pipe(
                lambda df: df[df.columns[df.isna().any()]]
            )
            .missing.bind_shadow_matrix(true_string=True, false_string=False)
            .apply(
                lambda column: column if "_NA" in column.name else self.column_fill_with_dummies(column, proportion_below=0.05, jitter=0.075)
            )
            .assign(
                nullity = lambda df: df[var1+'_NA'] | df[var2+'_NA']
            )
            .pipe(
                lambda df: (
                    sns.scatterplot(
                        data = df,
                        x=var1,
                        y=var2,
                        hue='nullity'
                    )
                )
            )
        )

Para llamarlo desde exploration-missing-values.ipynb sería con:

# Gráfica usando la función
(
    riskfactors_df
    .missing.variable_null_values(
        var1 = 'weight_lbs',
        var2 = 'height_inch'
        )
)
# Borrar los logs de la gráfica
plt.show()

Marco Antonio Candia Ortega

student•

Para el reto mi código que utilice en el archivo "live-exploration-missing-values.ipynb" fue el siguiente:

(
    riskfactors_df
    .missing
    .scatterplot_valores_faltantes(
            columna_1="weight_lbs",
            columna_2="height_inch"
    )
)

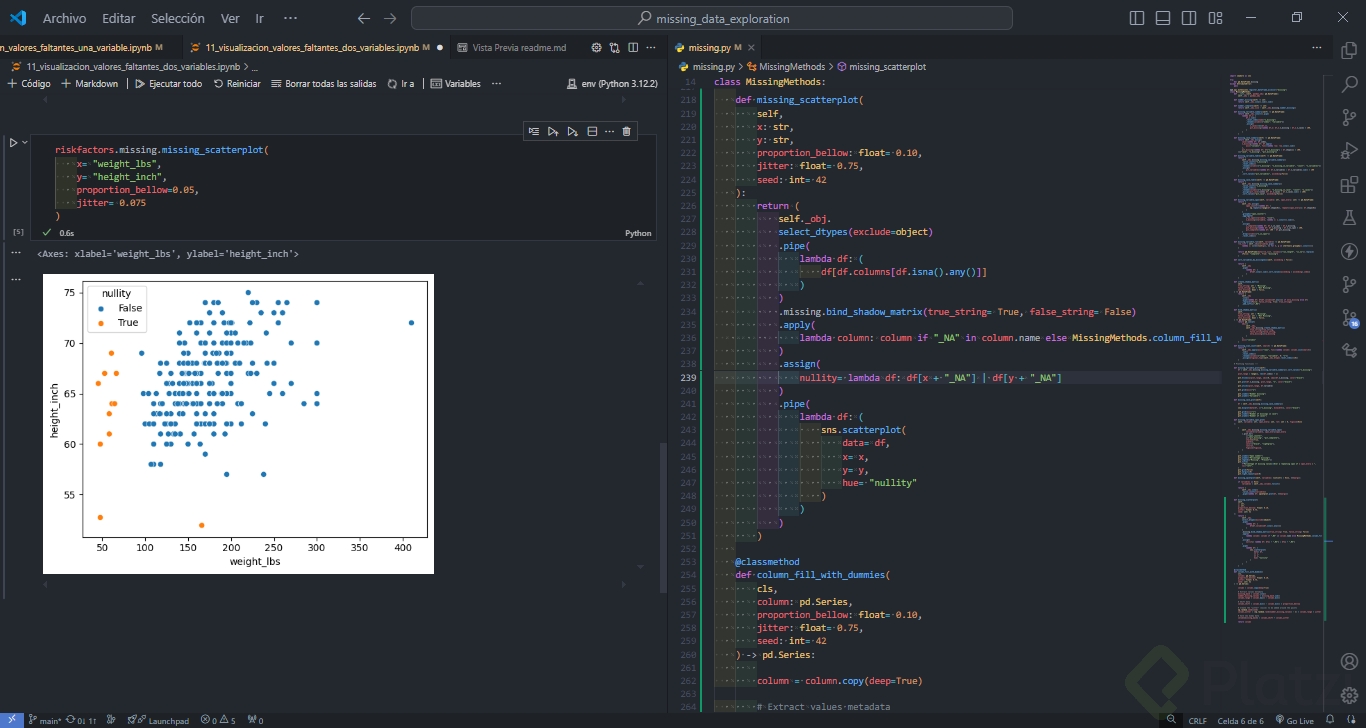

Resultado:

Y el código que agregué al archivo "pandas-missing-extension.ipynb" fue el siguiente:

    def column_fill_with_dummies(
        self,
        column: pd.Series,
        proportion_below: float=0.10,
        jitter: float=0.075,
        seed: int=42
        ) -> pd.Series:

        column = column.copy(deep=True)

        # Extract values metadata.
        missing_mask = column.isna()
        number_missing_values = missing_mask.sum()
        column_range = column.max() - column.min()

        # Shift data
        column_shift = column.min() - column.min() * proportion_below

        # Create the "jitter" (noise) to be added around the points.
        np.random.seed(seed)
        column_jitter = (np.random.rand(number_missing_values) - 2) * column_range * jitter

        # Save new dummy data.
        column[missing_mask] = column_shift + column_jitter

        return column

    def scatterplot_valores_faltantes(self, columna_1: str, columna_2: str) -> pd.DataFrame:
        columna_NA_1 = columna_1 + "_NA"
        columna_NA_2 = columna_2 + "_NA"

        plt.figure(figsize=(10, 10))
        (
            self._obj
            .select_dtypes(exclude="category")
            .pipe(lambda df: df[df.columns[df.isna().any()]])
            .missing.bind_shadow_matrix(true_string=True, false_string=False)
            .apply(
                lambda column: column if "_NA" in column.name
                else self._obj.missing.column_fill_with_dummies(column, proportion_below=0.05, jitter=0.075)
            )
            .assign(nullity=lambda df: df[columna_NA_1] | df[columna_NA_2])
            .pipe(
                lambda df: (
                    sns.scatterplot(
                        data=df, x=df[columna_1], y=df[columna_2], hue="nullity"
                    )
                )
            )
        )

Diego Cesar Lerma Torres

student•

Les comparto mi solución al reto:

A la función column_fill_with_dummies() no podemos ponerla a la misma altura que el resto de las funciones de nuestro archivo pandas-missing-extension, debido a que todas esas funciones están hechas para extender los dataframes de pandas y nuestra función column_fill_with_dummies trabaja con series.

Entonces haríamos una nueva implementación al final de nuestro archivo de pandas-missing-extension para que este extienda series:

Quedaría de la siguiente manera:

@pd.api.extensions.register_series_accessor("missing")
class MissingSeriesMethods:
    def __init__(self, pandas_obj):
        self._obj = pandas_obj

    def column_fill_with_dummies(
        self,
        proportion_below: float = 0.10,
        jitter: float = 0.075,
        seed: int = 42
    ) -> pd.Series:
        """Fills a column with missing values with dummies, to be used in a scatterplot"""

        # We're going to create a new series for the dummy data

        # Extract values metadata
        missing_mask = self._obj.isna()
        number_missing_values = missing_mask.sum()
        column_range = self._obj.max() - self._obj.min()

        # Shift data
        column_shift = self._obj.min() - self._obj.min() * proportion_below

        # Create the "jitter" (noise) to be added around the points
        np.random.seed(seed)
        column_jitter = (np.random.rand(number_missing_values) - 2) * column_range * jitter

        # Create new series for dummy data with the same index as the missing values in the original series
        dummy_data = pd.Series(column_shift + column_jitter, index=self._obj[missing_mask].index)

        # Return a series combining original and dummy data
        return self._obj.fillna(dummy_data)

Entonces, la función nullity_scatterplot podría quedar así:

def nullity_scatterplot(
        self,
        x:str,
        y:str,
        **kwargs
        ):
        """Recieves a DataFrame and 2 strings with the names of the columns to be used as x and y. Plots a nullity scatterplot"""


        return(
            self._obj.select_dtypes(
                    exclude='category'
                )
                .pipe(
                    lambda df : df[df.columns[df.isna().any()]]
                )
                .missing.bind_shadow_matrix(true_string=True, false_string=False)
                .apply(
                    lambda column: column if "_NA" in column.name else column.missing.column_fill_with_dummies(
                        proportion_below=0.05,
                        jitter=0.075)
                )
                .assign(
                    nullity = lambda df:df[x+'_NA'] | df[y+'_NA']
                )
                .pipe(
                    lambda df:(
                        sns.scatterplot(
                            data=df,
                            x=x,
                            y=y,
                            hue='nullity'
                        )
                    )
                )
        )

En mi caso tuve que reiniciar el Kernell para que procesara los cambios.

Volví a cargar mi archivo %run pandas-missing-extension.ipynb

Y finalmente quedó así implementado

(
    riskfactors_df
    .missing
    .nullity_scatterplot('weight_lbs', 'height_inch')
)

Me encantó lo sencilla que queda la llamada

Jhampyer Daniel Hernández Naguas

student•

No entendi nada jajaja

Mario Alexander Vargas Celis

student•

Para crear un **scatterplot** (gráfico de dispersión) que visualice los valores faltantes en un conjunto de datos, puedes aprovechar la capacidad de **Seaborn** o **Matplotlib** para resaltar los puntos con valores faltantes. Puedes usar diferentes colores o símbolos para mostrar si los puntos tienen valores faltantes o no.

Aquí tienes un ejemplo usando Seaborn para crear un gráfico de dispersión que destaque los valores faltantes:

### Ejemplo de Scatterplot con Valores Faltantes


import pandas as pd

import seaborn as sns

import matplotlib.pyplot as plt



\# Crear un DataFrame de ejemplo con algunos valores faltantes

data = {'Variable1': \[1, 2, None, 4, 5, 6, None, 8, 9, 10],

&#x20;       'Variable2': \[5, None, 7, 8, 9, 10, None, 12, 13, 14]}

df = pd.DataFrame(data)



\# Crear una nueva columna que indique si hay valores faltantes en alguna de las variables

df\['missing'] = df.isnull().any(axis=1)



\# Visualización con un scatterplot, donde los puntos faltantes se destacan por el color

plt.figure(figsize=(8, 6))

sns.scatterplot(x='Variable1', y='Variable2', hue='missing', style='missing', data=df, palette='coolwarm', s=100)

plt.title('Scatterplot con Valores Faltantes Destacados')

plt.xlabel('Variable 1')

plt.ylabel('Variable 2')

plt.show()

### Explicación:

- **hue='missing'**: Colorea los puntos basados en si tienen valores faltantes o no.

- **style='missing'**: Cambia el estilo del marcador para diferenciar visualmente los valores faltantes (puedes usar formas diferentes para los puntos que tienen valores faltantes).

- **palette='coolwarm'**: Proporciona una paleta de colores para diferenciar claramente los puntos que tienen o no valores faltantes.

- **s=100**: Ajusta el tamaño de los puntos para que sean más visibles.

### Variaciones:

Si quieres agregar etiquetas adicionales o cambiar el estilo del gráfico, puedes usar las opciones de **Seaborn** y **Matplotlib** para personalizar colores, tamaños de puntos o títulos.

Este scatterplot te ayudará a visualizar cómo los valores faltantes afectan la relación entre dos variables.

Emmanuel Guerra Sánchez

student•

Cuando hablamos de valores faltantes nos importa que en algún momento logremos preservar su estructura y sus relaciones

Antonio Demarco Bonino

student•

Le agregué dos líneas negras para marcar los ejes:

(
    riskfactors_df
    .select_dtypes(
        exclude="category"
    )
    .pipe(
        lambda df: df[df.columns[df.isna().any()]]
        )
    .missing.bind_shadow_matrix(true_string = True, false_string = False)
    .apply(
        lambda column: column if "_NA" in column.name else column_fill_with_dummies(column, proportion_below=0.05, jitter=0.075)
    )
    .assign(
        nullity = lambda df: df.weight_lbs_NA | df.height_inch_NA
    )
    .pipe(lambda df: (sns.scatterplot(data = df, x='weight_lbs', y= 'height_inch', hue='nullity')))
  )
plt.axhline(0, color='black', linewidth=1)
plt.axvline(0, color='black', linewidth=1)
plt.show()
```![](https://static.platzi.com/media/user_upload/image-fd0cbc10-1d8b-450f-83fc-b3e6b96289b1.jpg)

Pável Hernández Reza

student•

Añadida la extensión. Pueden ver el código directamente en el repositorio:

Pablo Alejandro Figueroa

student•

genial..!

José Pablo Cabrera Romo

student•

Mi codigo del reto:

def missing_values_for_2variables_scatterplot(
    df: pd.DataFrame,
    x: str,
    y: str
    ):

    scatterplot = (
        df
        .select_dtypes(
            exclude="category"
        )
        .pipe(
            lambda df: df[df.columns[df.isna().any()]]
        )
        .missing
        .bind_shadow_matrix(true_string = True, false_string = False)
        .apply(
            lambda column : column if "_NA" in column.name else column_fill_with_dummies(column, proportion_below=0.05, jitter= 0.075)
        )
        .assign(
            Nullity = lambda df: df[f"{x}_NA"] | df[f"{y}_NA"]
        )
        .pipe(
            lambda df: sns.scatterplot(
                data = df,
                x = x,
                y = y,
                hue = "Nullity"
            )
        )
    )

    return scatterplot

missing_values_for_2variables_scatterplot(riskfactors_df, x = "weight_lbs", y = "height_inch")

Nelson Mauricio Bravo Caballero

student•

Esta es mi funcion en pandas-missing-extension.ipynb:

def missing_fill_with_dumies_scatterplot(
            self,
            col1,
            col2,
            proportion_below:0.05,
            jitter:0.050,
            seed: int=42):
        (
        self._pd_obj.select_dtypes(
            exclude="category"
        )
        .pipe(
            lambda df: df[df.columns[df.isna().any()]]
            )
        .missing.bind_shadow_matrix(true_string = True, false_string = False)
        .apply(
            lambda column: column if "_NA" in column.name else column_fill_with_dumies(column, proportion_below, jitter, seed)
        )
        .assign(
            nullity =  lambda df: df.weight_lbs_NA | df.height_inch_NA
        )
        .pipe(
            lambda df:(
                sns.scatterplot(
                    data= df,
                    x=col1,
                    y=col2,
                    hue="nullity"
                )
            )
        )
        )

Julián Cárdenas

student•

plt.figure(figsize=(10, 10))

(
    riskfactors_df
    .select_dtypes(
        exclude="category"
    )
    .pipe(
        lambda df: df[df.columns[df.isna().any()]]
    )
    .missing.bind_shadow_matrix(true_string=True, false_string=False)
    .apply(
        lambda column: column if "_NA" in column.name else column_fill_with_dummies(column, proportion_below=0.05, jitter=0.075)
    )
    .assign(
        nullity=lambda df: df.weight_lbs_NA | df.height_inch_NA
    )
    .pipe(
        lambda df: (
            sns.scatterplot(
                data=df,
                x="weight_lbs",
                y="height_inch",
                hue="nullity"
            )
        )
    )
)

Bryan David Vasquez Paz

student•

This is my way

    # Made by Bryan: Column_fill_with_dummies and Scatterplot with missing data

    def column_fill_with_dummies(
        self,
        column: pd.Series,
        proportion_below: float=0.10,
        jitter: float=0.075,
        seed: int=42
    ) -> pd.Series:

        column = column.copy(deep=True)
        missing_mask = column.isna()
        nuber_missing_values = missing_mask.sum()
        column_range = column.max() - column.min()
        column_shift = column.min() - column.min() * proportion_below
        np.random.seed(seed)
        column_jitter = (np.random.rand(nuber_missing_values) - 2) * column_range * jitter
        column[missing_mask] = column_shift + column_jitter
        return column

    def scatterplot_with_missing_data(self, variable_1: str, variable_2: str):

        (
            self._obj.select_dtypes(exclude = "category")
            .pipe(lambda df : df[df.columns[df.isna().any()]])
            .missing.bind_shadow_matrix(true_string = True, false_string = False)
            .apply(
                lambda column:
                    column if "_NA" in column.name
                    else self.column_fill_with_dummies(column, proportion_below=0.05, jitter=0.075)
            )
            .assign(
                nullity = lambda df : df[f"{variable_1}_NA"] | df[f"{variable_2}_NA"]
            )
            .pipe(lambda df: (
                sns.scatterplot(data= df, x= variable_1, y= variable_2, hue="nullity")
            ))
        )

and you can use just the names of the columns

(
riskfactors_df.missing.scatterplot_with_missing_data("weight_lbs", "height_inch")
)

María José Medina

student•

Mi solucion al reto: missing_bivariable_plot(variable_a: str, variable_b: str)

Solo añadi 2 funciones:

column_fill_with_dummies(): como era de esperarse solo era copiar y pegar.
missing_bivariable_plot(): requería algunas modificaciones como hacer el jitter a las variables, crear la columna nullity y devolver el plot.

Las añadi al final de exploration-missing-values.ipynb:


# ****** Primera funcion *******
    def column_fill_with_dummies(
        column: pd.Series,
        proportion_below: float=0.10,
        jitter: float=0.075,
        seed: int=42
    ) -> pd.Series:

        column = column.copy(deep=True)

        # Extract values metadata.
        missing_mask = column.isna()
        number_missing_values = missing_mask.sum()
        column_range = column.max() - column.min()

        # Shift data
        column_shift = column.min() - column.min() * proportion_below

        # Create the "jitter" (noise) to be added around the points.
        np.random.seed(seed)
        column_jitter = (np.random.rand(number_missing_values) - 2) * column_range * jitter

        # Save new dummy data.
        column[missing_mask] = column_shift + column_jitter

        return column

# ****** Segunda funcion *******

    def missing_bivariable_plot(self, variable_a: str, variable_b: str):


        df = self._obj.missing.bind_shadow_matrix(true_string=True, false_string=False)
        df[variable_a] = column_fill_with_dummies(self._obj[variable_a])
        df[variable_b] = column_fill_with_dummies(self._obj[variable_b])
        df['nullity'] = df[f"{variable_a}_NA"] | df[f"{variable_b}_NA"]

        return (

            sns.scatterplot(
                data=df,
                x=variable_a,
                y=variable_b,
                hue="nullity"
            )

        )

Mario Chavez

student•

Yo lo hice asi

    def scatter_dummies(self, columns: list[str]):
        """Recibes a list of two strings with the name of the columns that are going to be plotted"""

        if len(columns) != 2:
            raise ValueError('Function needs different columns')

        def column_fill_with_dummy(column: pd.Series, proportion_below: float = 0.10, jitter: float = 0.075, seed: int = 42) -> pd.Series:
            """
            Takes a column and if it has a missing value fills it with a outsider value
            """
            column = column.copy(deep= True)
            missing_mask = column.isna()
            number_missing_values = missing_mask.sum()
            column_range = column.max() - column.min()

            # The new dummy values will be under the minimum
            column_shift = column.min() - column.min() * proportion_below
            np.random.seed(seed)
            column_jitter = (np.random.rand(number_missing_values) - 2) * jitter * column_range
            column[missing_mask] = column_shift + column_jitter
            return column

        (
            self._obj[columns]
            .missing.bind_shadow_matrix(
                true_string= True,
                false_string= False
            )
            .apply(
                lambda column: column if '_NA' in column.name else column_fill_with_dummy(column)
            )
            .assign(
                nullity = lambda df: df[columns[0] + '_NA'] | df[columns[1] + '_NA']
            )
            .pipe(
                lambda df: sns.scatterplot(
                    data= df,
                    x= columns[0],
                    y= columns[1],
                    hue= 'nullity'
                )
            )
        )

Bryan Carvajal

student•

He logrado llevar crear el metodo en la clase missing y agregar la funcion column_fill_with_dummies en utils.py

Mercedes Jue

student•

Vengo siguiendo la ruta de data science y las últimas dos clases me fulminaron, el código es demasiado complejo y no lo explica bien :(

(
    riskfactors_df
    .select_dtypes(
        exclude='category'  # excluye las variables categoricas
    )
    .pipe(
        lambda df: df[df.columns[df.isna().any()]] #seleccionar solo columnas que tengan valores faltantes
    )
    .missing.bind_shadow_matrix(true_string = True, false_string = False)
    .apply(
        lambda column: column if '_NA' in column.name else column_fill_with_dummies(column, proportion_below=0.05, jitter=0.075)
    )
    .assign(
        nullity = lambda df: df.weight_lbs_NA | df.height_inch_NA
    )
    .pipe(
        lambda df: (
            sns.scatterplot(
                data = df,
                x='weight_lbs',
                y= 'height_inch',
                hue='nullity'
            )
        )
    )
)

 #metodo para obtener relleno de columna con dummies, para usar en funcion de scatterplot
    def column_fill_with_dummies(
        self,
        column: pd.Series,
        proportion_below: float=0.10,
        jitter: float=0.075,
        seed: int=42
    ) -> pd.Series:

        column = column.copy(deep=True)

        # Extract values metadata.
        missing_mask = column.isna()
        number_missing_values = missing_mask.sum()
        column_range = column.max() - column.min()

        # Shift data
        column_shift = column.min() - column.min() * proportion_below

        # Create the "jitter" (noise) to be added around the points.
        np.random.seed(seed)
        column_jitter = (np.random.rand(number_missing_values) - 2) * column_range * jitter

        # Save new dummy data.
        column[missing_mask] = column_shift + column_jitter

        return column

    #metodo para visualizar valores NA y !NA desde una tabla a la que se relleno con dummies
    def missing_scatterplot_with_dummies(
        self,
        columns_NA1,
        columns_NA2,
        x,
        y
    ):
        return (
            self._obj
            .select_dtypes(
                exclude="category"
            )
            .pipe(
                lambda df: df[df.columns[df.isna().any()]]
            )
            .missing.bind_shadow_matrix(true_string=True, false_string=False)
            .apply(
                lambda column: column if "_NA" in column.name else self.column_fill_with_dummies(column, proportion_below=0.05, jitter=0.075)
            )
            .assign(
                nullity=lambda df: df[columns_NA1] | df[columns_NA2]
            )
            .pipe(
            lambda df: (
                sns.scatterplot(
                    data=df,
                    x=x,
                    y=y,
                    hue="nullity"
                    )
                )
            )
        )

    def missing_scatter_nullity_plot(self, var1: str, var2: str):
        """Plot a scatterplot with 2 numeric variables"""
        return (
            # Just taking the 2 variables and not the whole dataset
            self._obj[[var1, var2]].missing.bind_shadow_matrix(true_string = True, false_string = False)
            # Filling with dummies
            .apply(
                lambda column:
                    (column if "_NA" in column.name else self.column_fill_with_dummies(column))
            # Asign nullity
            ).assign(
                nullity = lambda df: df[var1+"_NA"] | df[var2+"_NA"]
            )
            # Graphing
            .pipe(
                lambda df:
                sns.scatterplot(
                    data = df,
                    x = var1,
                    y = var2,
                    hue = 'nullity'
                )
            )
        )

def column_fill_with_dummies(
        column:pd.Series,
        proportion_below: float=0.10,
        jitter: float=0.07,
        seed: int=42
    ) -> pd.Series:

        column = column.copy(deep= True)

        #Extract values metada
        missing_maks = column.isna()
        number_missing_values = missing_maks.sum()
        column_range = column.max() - column.min()

        #Shift data
        columns_shift = column.min() - column.min() * proportion_below

        #Create the "jitter" (noise) to be added around the point
        np.random.seed(seed)
        column_jitter = (np.random.rand(number_missing_values) - 2) * column_range * jitter

        #Save new dummy data
        column[missing_maks] = columns_shift + column_jitter

        return column

    def variable_null_values(self, var1, var2):
        (
            self._obj.select_dtypes(
                exclude='category'
            )
            .pipe(
                lambda df: df[df.columns[df.isna().any()]]
            )
            .missing.bind_shadow_matrix(true_string=True, false_string=False)
            .apply(
                lambda column: column if "_NA" in column.name else column_fill_with_dummies(column, proportion_below=0.05, jitter=0.075)
            )
            .assign(
                nullity = lambda df: df[var1+'_NA'] | df[var2+'_NA']
            )
            .pipe(
                lambda df: (
                    sns.scatterplot(
                        data = df,
                        x=var1,
                        y=var2,
                        hue='nullity'
                    )
                )
            )
        )

    def column_fill_with_dummies(
        self,
        column: pd.Series,
        proportion_below: float=0.10,
        jitter: float=0.07,
        seed: int=42
    ) -> pd.Series:

        column = column.copy(deep= True)

        #Extract values metada
        missing_maks = column.isna()
        number_missing_values = missing_maks.sum()
        column_range = column.max() - column.min()

        #Shift data
        columns_shift = column.min() - column.min() * proportion_below

        #Create the "jitter" (noise) to be added around the point
        np.random.seed(seed)
        column_jitter = (np.random.rand(number_missing_values) - 2) * column_range * jitter

        #Save new dummy data
        column[missing_maks] = columns_shift + column_jitter

        return column


    def variable_null_values(self, var1, var2):
        return (
            self._obj.select_dtypes(
                exclude='category'
            )
            .pipe(
                lambda df: df[df.columns[df.isna().any()]]
            )
            .missing.bind_shadow_matrix(true_string=True, false_string=False)
            .apply(
                lambda column: column if "_NA" in column.name else self.column_fill_with_dummies(column, proportion_below=0.05, jitter=0.075)
            )
            .assign(
                nullity = lambda df: df[var1+'_NA'] | df[var2+'_NA']
            )
            .pipe(
                lambda df: (
                    sns.scatterplot(
                        data = df,
                        x=var1,
                        y=var2,
                        hue='nullity'
                    )
                )
            )
        )

    def column_fill_with_dummies(
        self,
        column: pd.Series,
        proportion_below: float=0.10,
        jitter: float=0.075,
        seed: int=42
        ) -> pd.Series:

        column = column.copy(deep=True)

        # Extract values metadata.
        missing_mask = column.isna()
        number_missing_values = missing_mask.sum()
        column_range = column.max() - column.min()

        # Shift data
        column_shift = column.min() - column.min() * proportion_below

        # Create the "jitter" (noise) to be added around the points.
        np.random.seed(seed)
        column_jitter = (np.random.rand(number_missing_values) - 2) * column_range * jitter

        # Save new dummy data.
        column[missing_mask] = column_shift + column_jitter

        return column

    def scatterplot_valores_faltantes(self, columna_1: str, columna_2: str) -> pd.DataFrame:
        columna_NA_1 = columna_1 + "_NA"
        columna_NA_2 = columna_2 + "_NA"

        plt.figure(figsize=(10, 10))
        (
            self._obj
            .select_dtypes(exclude="category")
            .pipe(lambda df: df[df.columns[df.isna().any()]])
            .missing.bind_shadow_matrix(true_string=True, false_string=False)
            .apply(
                lambda column: column if "_NA" in column.name
                else self._obj.missing.column_fill_with_dummies(column, proportion_below=0.05, jitter=0.075)
            )
            .assign(nullity=lambda df: df[columna_NA_1] | df[columna_NA_2])
            .pipe(
                lambda df: (
                    sns.scatterplot(
                        data=df, x=df[columna_1], y=df[columna_2], hue="nullity"
                    )
                )
            )
        )

@pd.api.extensions.register_series_accessor("missing")
class MissingSeriesMethods:
    def __init__(self, pandas_obj):
        self._obj = pandas_obj

    def column_fill_with_dummies(
        self,
        proportion_below: float = 0.10,
        jitter: float = 0.075,
        seed: int = 42
    ) -> pd.Series:
        """Fills a column with missing values with dummies, to be used in a scatterplot"""

        # We're going to create a new series for the dummy data

        # Extract values metadata
        missing_mask = self._obj.isna()
        number_missing_values = missing_mask.sum()
        column_range = self._obj.max() - self._obj.min()

        # Shift data
        column_shift = self._obj.min() - self._obj.min() * proportion_below

        # Create the "jitter" (noise) to be added around the points
        np.random.seed(seed)
        column_jitter = (np.random.rand(number_missing_values) - 2) * column_range * jitter

        # Create new series for dummy data with the same index as the missing values in the original series
        dummy_data = pd.Series(column_shift + column_jitter, index=self._obj[missing_mask].index)

        # Return a series combining original and dummy data
        return self._obj.fillna(dummy_data)

def nullity_scatterplot(
        self,
        x:str,
        y:str,
        **kwargs
        ):
        """Recieves a DataFrame and 2 strings with the names of the columns to be used as x and y. Plots a nullity scatterplot"""


        return(
            self._obj.select_dtypes(
                    exclude='category'
                )
                .pipe(
                    lambda df : df[df.columns[df.isna().any()]]
                )
                .missing.bind_shadow_matrix(true_string=True, false_string=False)
                .apply(
                    lambda column: column if "_NA" in column.name else column.missing.column_fill_with_dummies(
                        proportion_below=0.05,
                        jitter=0.075)
                )
                .assign(
                    nullity = lambda df:df[x+'_NA'] | df[y+'_NA']
                )
                .pipe(
                    lambda df:(
                        sns.scatterplot(
                            data=df,
                            x=x,
                            y=y,
                            hue='nullity'
                        )
                    )
                )
        )

import pandas as pd

import seaborn as sns

import matplotlib.pyplot as plt

\# Crear un DataFrame de ejemplo con algunos valores faltantes

data = {'Variable1': \[1, 2, None, 4, 5, 6, None, 8, 9, 10],

&#x20;       'Variable2': \[5, None, 7, 8, 9, 10, None, 12, 13, 14]}

df = pd.DataFrame(data)

\# Crear una nueva columna que indique si hay valores faltantes en alguna de las variables

df\['missing'] = df.isnull().any(axis=1)

\# Visualización con un scatterplot, donde los puntos faltantes se destacan por el color

plt.figure(figsize=(8, 6))

sns.scatterplot(x='Variable1', y='Variable2', hue='missing', style='missing', data=df, palette='coolwarm', s=100)

plt.title('Scatterplot con Valores Faltantes Destacados')

plt.xlabel('Variable 1')

plt.ylabel('Variable 2')

plt.show()

(
    riskfactors_df
    .select_dtypes(
        exclude="category"
    )
    .pipe(
        lambda df: df[df.columns[df.isna().any()]]
        )
    .missing.bind_shadow_matrix(true_string = True, false_string = False)
    .apply(
        lambda column: column if "_NA" in column.name else column_fill_with_dummies(column, proportion_below=0.05, jitter=0.075)
    )
    .assign(
        nullity = lambda df: df.weight_lbs_NA | df.height_inch_NA
    )
    .pipe(lambda df: (sns.scatterplot(data = df, x='weight_lbs', y= 'height_inch', hue='nullity')))
  )
plt.axhline(0, color='black', linewidth=1)
plt.axvline(0, color='black', linewidth=1)
plt.show()
```![](https://static.platzi.com/media/user_upload/image-fd0cbc10-1d8b-450f-83fc-b3e6b96289b1.jpg)

def missing_values_for_2variables_scatterplot(
    df: pd.DataFrame,
    x: str,
    y: str
    ):

    scatterplot = (
        df
        .select_dtypes(
            exclude="category"
        )
        .pipe(
            lambda df: df[df.columns[df.isna().any()]]
        )
        .missing
        .bind_shadow_matrix(true_string = True, false_string = False)
        .apply(
            lambda column : column if "_NA" in column.name else column_fill_with_dummies(column, proportion_below=0.05, jitter= 0.075)
        )
        .assign(
            Nullity = lambda df: df[f"{x}_NA"] | df[f"{y}_NA"]
        )
        .pipe(
            lambda df: sns.scatterplot(
                data = df,
                x = x,
                y = y,
                hue = "Nullity"
            )
        )
    )

    return scatterplot

missing_values_for_2variables_scatterplot(riskfactors_df, x = "weight_lbs", y = "height_inch")

def missing_fill_with_dumies_scatterplot(
            self,
            col1,
            col2,
            proportion_below:0.05,
            jitter:0.050,
            seed: int=42):
        (
        self._pd_obj.select_dtypes(
            exclude="category"
        )
        .pipe(
            lambda df: df[df.columns[df.isna().any()]]
            )
        .missing.bind_shadow_matrix(true_string = True, false_string = False)
        .apply(
            lambda column: column if "_NA" in column.name else column_fill_with_dumies(column, proportion_below, jitter, seed)
        )
        .assign(
            nullity =  lambda df: df.weight_lbs_NA | df.height_inch_NA
        )
        .pipe(
            lambda df:(
                sns.scatterplot(
                    data= df,
                    x=col1,
                    y=col2,
                    hue="nullity"
                )
            )
        )
        )

plt.figure(figsize=(10, 10))

(
    riskfactors_df
    .select_dtypes(
        exclude="category"
    )
    .pipe(
        lambda df: df[df.columns[df.isna().any()]]
    )
    .missing.bind_shadow_matrix(true_string=True, false_string=False)
    .apply(
        lambda column: column if "_NA" in column.name else column_fill_with_dummies(column, proportion_below=0.05, jitter=0.075)
    )
    .assign(
        nullity=lambda df: df.weight_lbs_NA | df.height_inch_NA
    )
    .pipe(
        lambda df: (
            sns.scatterplot(
                data=df,
                x="weight_lbs",
                y="height_inch",
                hue="nullity"
            )
        )
    )
)

    # Made by Bryan: Column_fill_with_dummies and Scatterplot with missing data

    def column_fill_with_dummies(
        self,
        column: pd.Series,
        proportion_below: float=0.10,
        jitter: float=0.075,
        seed: int=42
    ) -> pd.Series:

        column = column.copy(deep=True)
        missing_mask = column.isna()
        nuber_missing_values = missing_mask.sum()
        column_range = column.max() - column.min()
        column_shift = column.min() - column.min() * proportion_below
        np.random.seed(seed)
        column_jitter = (np.random.rand(nuber_missing_values) - 2) * column_range * jitter
        column[missing_mask] = column_shift + column_jitter
        return column

    def scatterplot_with_missing_data(self, variable_1: str, variable_2: str):

        (
            self._obj.select_dtypes(exclude = "category")
            .pipe(lambda df : df[df.columns[df.isna().any()]])
            .missing.bind_shadow_matrix(true_string = True, false_string = False)
            .apply(
                lambda column:
                    column if "_NA" in column.name
                    else self.column_fill_with_dummies(column, proportion_below=0.05, jitter=0.075)
            )
            .assign(
                nullity = lambda df : df[f"{variable_1}_NA"] | df[f"{variable_2}_NA"]
            )
            .pipe(lambda df: (
                sns.scatterplot(data= df, x= variable_1, y= variable_2, hue="nullity")
            ))
        )

# ****** Primera funcion *******
    def column_fill_with_dummies(
        column: pd.Series,
        proportion_below: float=0.10,
        jitter: float=0.075,
        seed: int=42
    ) -> pd.Series:

        column = column.copy(deep=True)

        # Extract values metadata.
        missing_mask = column.isna()
        number_missing_values = missing_mask.sum()
        column_range = column.max() - column.min()

        # Shift data
        column_shift = column.min() - column.min() * proportion_below

        # Create the "jitter" (noise) to be added around the points.
        np.random.seed(seed)
        column_jitter = (np.random.rand(number_missing_values) - 2) * column_range * jitter

        # Save new dummy data.
        column[missing_mask] = column_shift + column_jitter

        return column

# ****** Segunda funcion *******

    def missing_bivariable_plot(self, variable_a: str, variable_b: str):


        df = self._obj.missing.bind_shadow_matrix(true_string=True, false_string=False)
        df[variable_a] = column_fill_with_dummies(self._obj[variable_a])
        df[variable_b] = column_fill_with_dummies(self._obj[variable_b])
        df['nullity'] = df[f"{variable_a}_NA"] | df[f"{variable_b}_NA"]

        return (

            sns.scatterplot(
                data=df,
                x=variable_a,
                y=variable_b,
                hue="nullity"
            )

        )

    def scatter_dummies(self, columns: list[str]):
        """Recibes a list of two strings with the name of the columns that are going to be plotted"""

        if len(columns) != 2:
            raise ValueError('Function needs different columns')

        def column_fill_with_dummy(column: pd.Series, proportion_below: float = 0.10, jitter: float = 0.075, seed: int = 42) -> pd.Series:
            """
            Takes a column and if it has a missing value fills it with a outsider value
            """
            column = column.copy(deep= True)
            missing_mask = column.isna()
            number_missing_values = missing_mask.sum()
            column_range = column.max() - column.min()

            # The new dummy values will be under the minimum
            column_shift = column.min() - column.min() * proportion_below
            np.random.seed(seed)
            column_jitter = (np.random.rand(number_missing_values) - 2) * jitter * column_range
            column[missing_mask] = column_shift + column_jitter
            return column

        (
            self._obj[columns]
            .missing.bind_shadow_matrix(
                true_string= True,
                false_string= False
            )
            .apply(
                lambda column: column if '_NA' in column.name else column_fill_with_dummy(column)
            )
            .assign(
                nullity = lambda df: df[columns[0] + '_NA'] | df[columns[1] + '_NA']
            )
            .pipe(
                lambda df: sns.scatterplot(
                    data= df,
                    x= columns[0],
                    y= columns[1],
                    hue= 'nullity'
                )
            )
        )

Scatterplot con valores faltantes

Introducción a los valores faltantes

¿Por qué explorar y lidiar con valores faltantes?

Operaciones con valores faltantes

Conociendo datasets para manejo de datos faltantes

Ejecución de Notebooks en Deepnote con %run

Extendiendo la API de Pandas

Tabulación de valores faltantes

Visualización de valores faltantes

Manipulación inicial de valores faltantes

Codificación de valores faltantes

Conversión de valores faltantes implícitos en explícitos

Exponer filas faltantes implícitas en explícitas

Tipos de valores faltantes

MCAR, MAR, MNAR en Python

Búsqueda de relaciones de valores faltantes

Matriz de sombras: shadow matrix

Visualización de valores faltantes en una variable

Visualización de valores faltantes en dos variables

Scatterplot con valores faltantes

Correlación de nulidad

Tratamiento de valores faltantes

Eliminación de valores faltantes: pairwise y listwise

Imputación básica de datos

Bonus: visualización múltiple de imputaciones

Cierre de curso

Continúa aprendiendo sobre el manejo de valores faltantes
