Circuitos de Relé: Control de Corriente con Capacitadores y LEDs

Resumen

Comentarios

Denis Gualán

Estudiante

Juan Pablo Perez

Estudiante

Muy bien bro.

Eduardo Sebastián Sandoval Jiménez

Estudiante

Excelente!!!

Andrés Leonardo Mogollón Benavides

Estudiante

Hola Comunidad, Comparto el montaje en tinkercard

Juan Francisco

Estudiante

hola, lo hice como tu pero el led no deberia parpadear?

Wilson Erik Ramírez Franco

Estudiante

El diagrama que se mostró en pantalla no esta en la sección de archivos y enlaces, solamente se encuentra el diagrama del relé.

Jorge Mauricio Cubilla Añasco

Estudiante

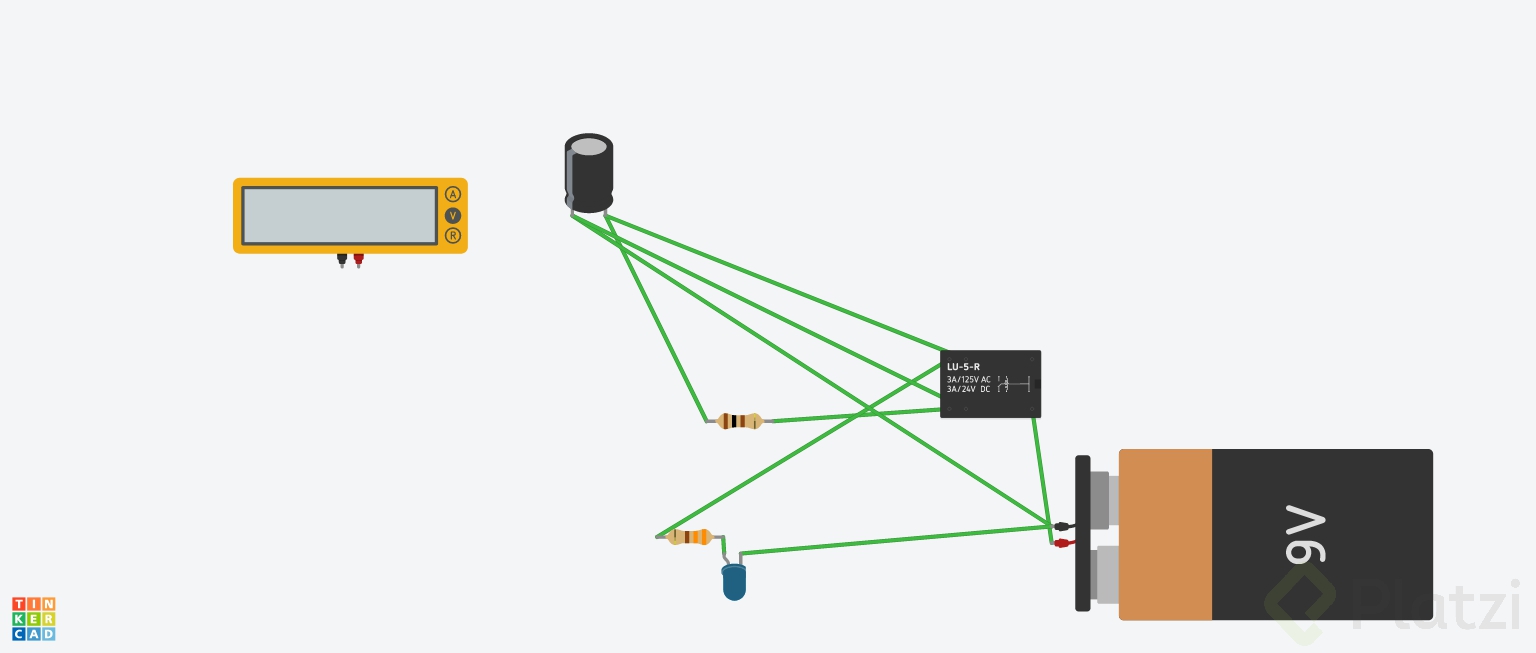

Conexión del circuito

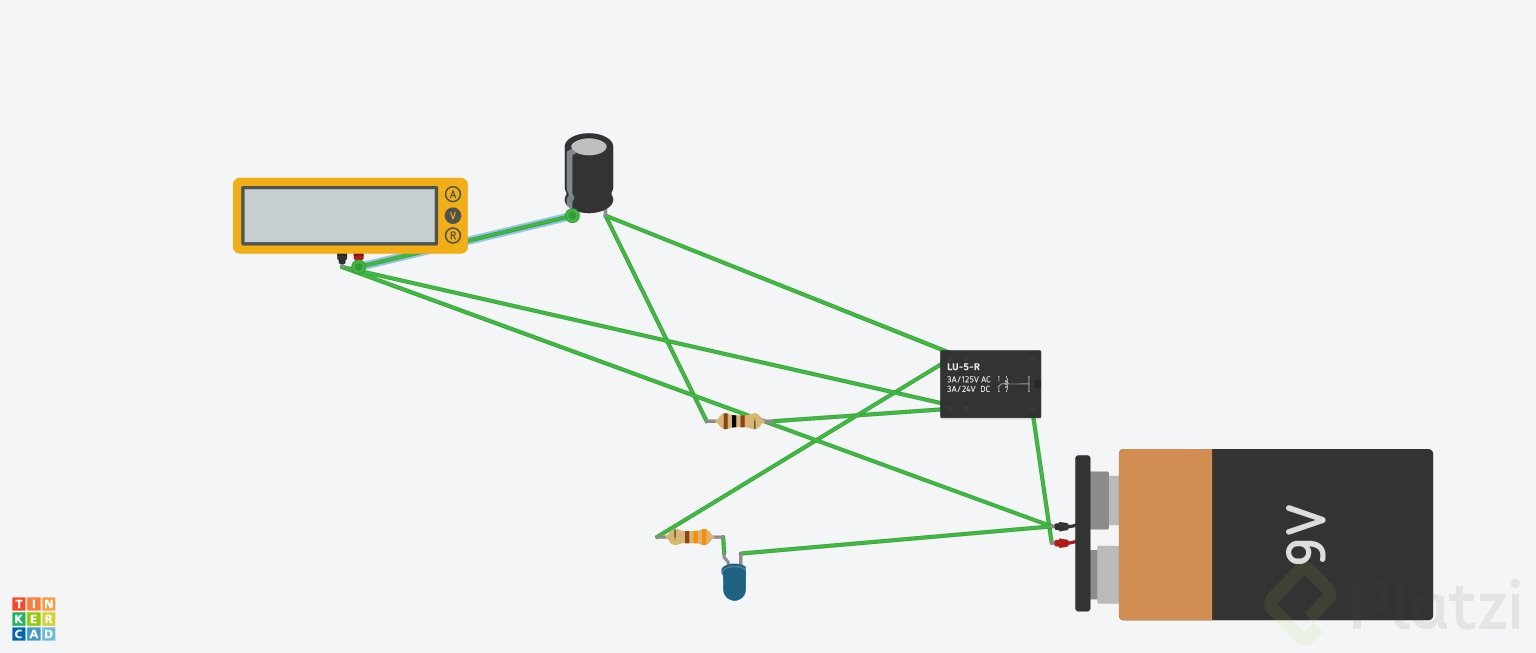

Circuito en funcionamiento

Yo cambié el valor de la R1 por una de 350 ohm, ya que excede un poco del valor máximo de corriente que tolera el LED según el simulador

Daniel Franco

Estudiante

Les comparto el diagrama, por si a alguien le sirve.

Alejandro Monroy Avelino

Estudiante

1 giga = 10^9 = 1000 x 10^6 =

Wilmer Steven

Estudiante

1000000000 Es lo que equivale una giga. :D

Jonathan Castañeda

Estudiante

Con todo respeto pero no debió de dar la lista de materiales al principio del curso igual que el curso pasado? Uno no se entera que necesitamos cosas diferentes hasta que ya las está haciendo…

Darwin Josué Flores López

Estudiante

tiene razon

Luis Alejandro Vera Hernandez

Estudiante

Lista de materiales para este proyecto del curso cuales son?

Daniel Adolfo Ordoñez Rubio

Estudiante

Hola, Luis :) El profesor dice qué es lo que van a utilizar:

Capacitor electrolítico 1000 uF
Batería de 9V
Relevador de 12v de corriente directa
Dos resistencias: una de 100 ohms y una de 330 ohms
Led

También puedes apoyarte en el diagrama que deja en la sección de recursos.

Luis Alejandro Vera Hernandez

Estudiante

Gracias Daniel. Ahorita mismo salgo pa la electronica

Fernando Jesús Núñez Valdez

Estudiante

¿Por que si lo conecto asi, si funciona?

Y si lo conecto asi, no funciona.

Fernando Jesús Núñez Valdez

Estudiante

Además, si uso una capacitancia de 32uF, funciona perfectamente, ¿Por qué sucede esto?

Miguel Alexander Vásquez Ortega

Estudiante

Buenas, este proyecto lo realize en dos programas de simulacion, winzard cricuit y Tinkercard y funciono, e tratado de realizar en proyecto en mi protoboard pero el comportamiento del led no es el esperado, la diferencia entre mi proyecto y el profe es que yo user un capacitor de solo 100 microfaradios, acaso eso seria el problema? No se si los simuladores son de fiar porque e usado capacitores de solo 100uF en estos y la emulacion sigue funcionando.

Jesús Parra Navarrete

Estudiante

No he podido realizar el circuito por más que lo hago al pie de la letra como el del profe, si alguien pudiera ayudarme, me siento un poco frustrado

, ya llevo algunos días :(

bior Melgar Luján

Estudiante

¿de qué voltaje se debe usar el capacitador?

Angel Uriel Morales Cardoso

Estudiante

Hola, el voltaje del capacitor siempre deberá ser mayor al voltaje de la fuente de alimentación. En este caso que la fuente es de 9 V, el de 10 V te sirve.

Juan Carlos Nava Muñoz

Estudiante

Un capacitor puedes y debes usarlo por debajo del límite de voltaje que indica el fabricante, de lo contrario tendrás un hongo caliente, una nube de humo tóxico o fuegos artificiales, aunado a un olor desagradable.

Iván Jiménez Paz

Estudiante

¿Por qué el Relé y el capacitor están en parelelo?

Lenin Bautista

Estudiante

el capacitor al inicio es como un circuito abierto, es decir no existe eléctricamente, luego de un tiempo determinado por la resistencia en serie y la capacitancia el capacitor se carga y funciona de fuente para activar el relé, cuando el relé se activa la batería deja de alimentar el circuito RC y alimenta al led , en ese momento solo el capacitor alimenta la bobina con la energía almacenada, por eso debe estar en paralelo ya que el que mantiene activa la bobina del relé es el capacitor.

Alejandro Sanchez

Estudiante

xq cuando el capacitor se cargue activa el rele si te fijas bien construiste un circuito de carga

Leider Restrepo

Estudiante

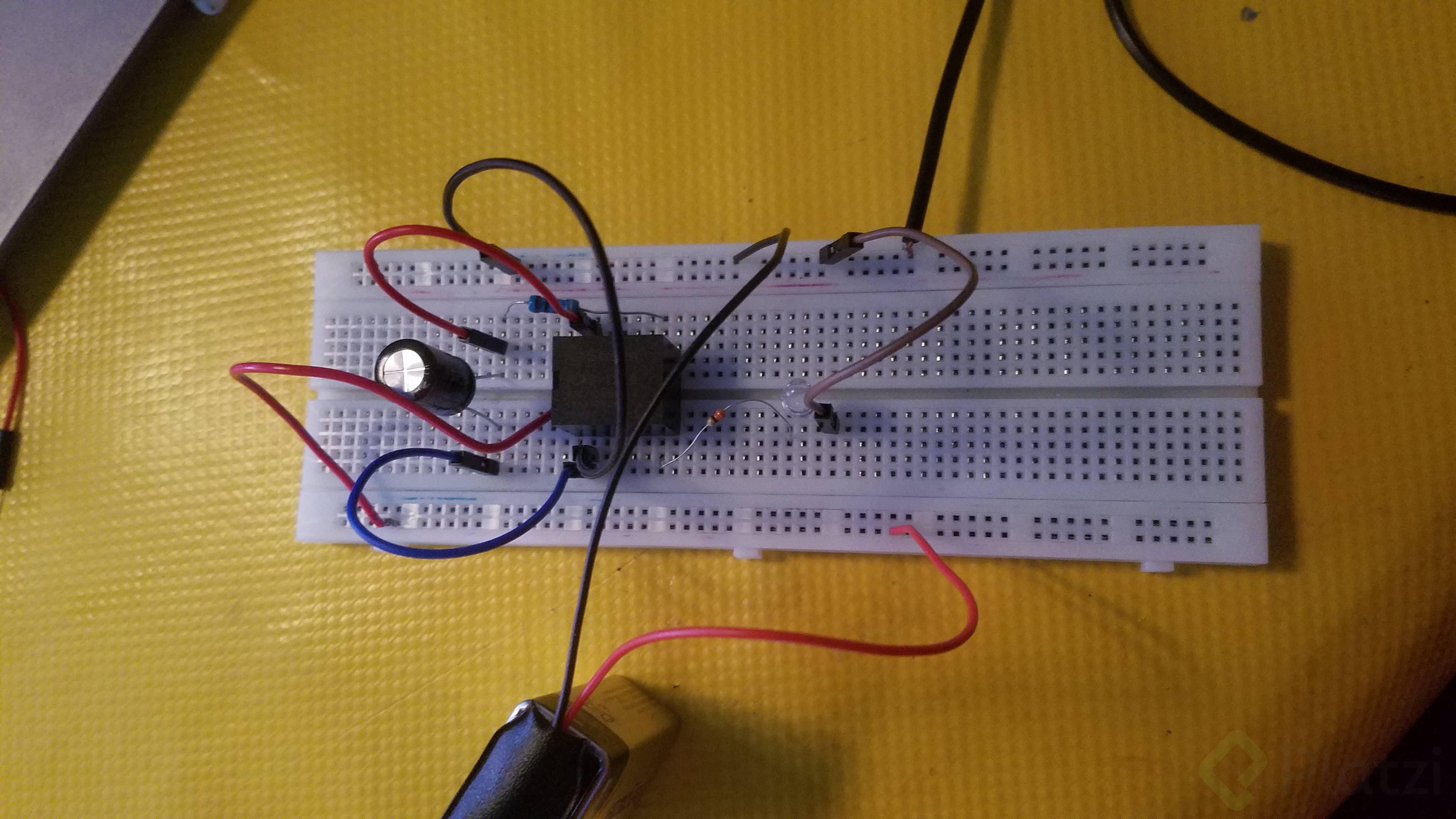

espero les sirva amigos

Dardo Luis Vilar Rivero

Estudiante

Probé tu esquema y el led se enciende pero no parpadea, si pudieras compartir el esquemático te agradecería mucho

Josue M.

Estudiante

gracias

Pedro Luis Abreu Leal

Estudiante

Hola, Prof. Ricardo, el capacitor de 1000uf a cuantos voltios, fue lo primero que me preguntaron en la tienda de electrónica

Victor Joshua Velazquez Zuniga

Estudiante

Que tal comunidad! Me ayudan a corregir el circuito? Ricardo Celis, que sugieres(n)? El relay si funciona (hace contacto con NO y NC)

Edgardo Mora Arias

Estudiante

El secreto para que arranque es que la bobina del relé debe conectarse a través de la resistencia con el contacto normalmente cerrado, si no se cumple esto el relé no arranca

Marcel Nahir Samur

Estudiante

¿Alguien probó hacerlo en Tinkercad? No logro hacerlo funcionar y creo que tengo la conexión bien hecha... Si alguno puede, estaría agradecido de que lo compartan

Andrés Leonardo Mogollón Benavides

Estudiante

Un poco tarde pero bueno hasta ahora llegué aquí, hace poco acabe de realizar el mío en tinkercard,

Debes alimentar correctamente el relay conectando los terminales de la batería en los terminales del relay que tiene el dibujo en espiral. Uno en cada punto.
El común debes conectar un punto cualquiera de los dos al terminal positivo de la batería también.
El punto normalmente cerrado debe ir conectado a la resistencia de 100 y esta al positivo del capacitor.
el Negatico del capacitor lo conectas al negativo de la fuente o en el negativo del relay.
el punto normalmente abierto del relay va la resistencia de 330 junto con la terminal positiva del led y el otro extremo del led va a la tierra o el negativo de la batería

Dardo Luis Vilar Rivero

Estudiante

Yo intente de todas las formas posibles y no lo logre.

Patricia Calisto Gutierrez

Estudiante

Igual, no encuentro el diagrama que se indica, sólo está el relé

Lautaro Cabral

Estudiante

1000uF (microfaradio) es igual a 1mF (milifaradio)
