Componentes y aplicaciones del temporizador 555

¿Cuál es el enfoque del diseño del circuito en este proyecto?

Este emocionante proyecto se centra en el uso de un temporizador 555 para gestionar el tiempo y otras funcionalidades de un circuito. En él, se incorporan elementos clave como potenciómetros, interruptores y diferentes tipos de resistencias y condensadores para ajustar y controlar sus parámetros.

El temporizador 555, específicamente del fabricante Texas Instruments, es nuestra piedra angular. Este componente es versátil, permitiendo configuraciones como monoestable y astable, brindando flexibilidad para aplicaciones que requieren precisión y ajuste de frecuencias y periodos.

¿Por qué es importante el embalaje adecuado de los componentes electrónicos?

No todos los circuitos integrados son iguales; la selección adecuada del empaquetado es crucial. Los componentes como nuestro temporizador 555 vienen en diferentes empaquetados. Se destacan principalmente dos estilos:

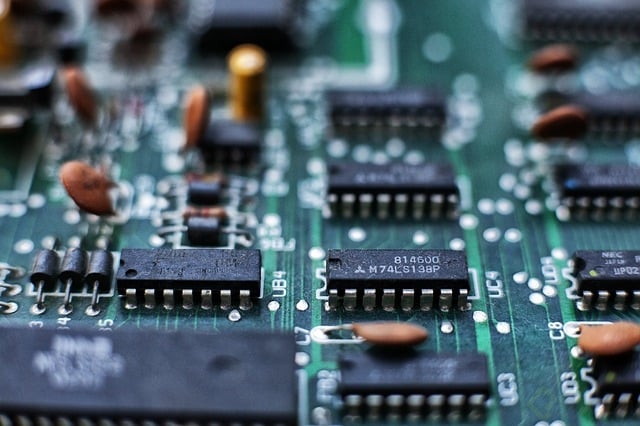

• DIP (Dual In-line Package): Utilizado frecuentemente en prototipos y experimentos académicos por su facilidad de manejo y ensamblaje manual.

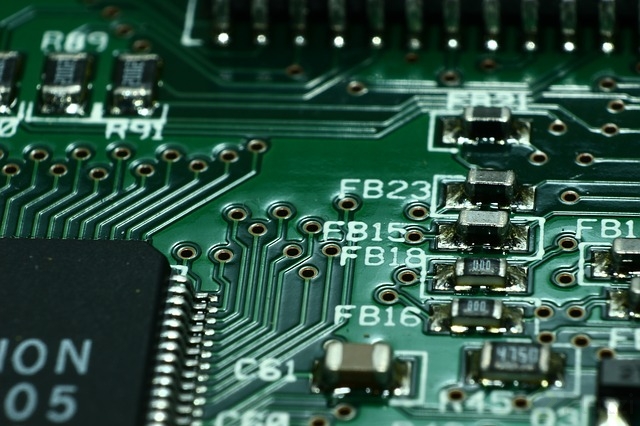

• SMD (Surface-Mount Device): Predominante en dispositivos modernos como teléfonos y tablets, permitiendo ahorrar espacio y disminuir el tamaño del circuito.

Estos empaquetados no solo afectan la manera de ensamblar, sino también el diseño mecánico y la disposición del espacio en placas PCB.

¿Cómo optimizar el uso del temporizador 555 en un circuito?

El datasheet del temporizador 555 ofrece un vasto mundo de posibilidades. Aquí algunos consejos esenciales:

• Documentación: Siempre leer el datasheet del fabricante para entender completamente las especificaciones del componente y las recomendaciones de uso.
• Alimentación: Asegurarse de proporcionar un voltaje dentro del rango recomendado (entre 4.5V y 16V) al temporizador.
• Condensadores y resistencias: Colocar adecuadamente los condensadores de desacople cercanos al dispositivo para evitar interferencias.

Desafío práctico

Como parte del aprendizaje, se propone a los estudiantes implementar el circuito ejemplificado en el datasheet del temporizador 555. Luego, documentar el proceso a través de fotos o videos para evaluar y compartir los resultados. Estas actividades no solo refuerzan el conocimiento teórico, sino que generan una comunidad de prácticas.

Este proyecto es una puerta de entrada a un mayor entendimiento del diseño y funcionamiento de circuitos, propiciado por la mejora continua en el estudio del inglés técnico, ya que la mayoría de la documentación actualizada está en este idioma. ¡Atrévete a enfrentar el reto y muestra orgullosamente tus logros!
