Capacitadores: Tipos, Usos y Medición en Circuitos Electrónicos

Clase 9 de 27 • Curso Básico de Circuitos Electrónicos

Resumen

Existen tres elementos básicos encontrados en la mayoría de circuitos, y son:

Resistor
Inductor
Capacitor

El capacitor, o también conocido como condensador, permite almacenar una carga eléctrica dada y sirven para recuperarnos de las caídas de tensión manteniendo un voltaje estable en nuestros circuitos.

La unidad de medida que usan es el faradio, el cual se define como la capacidad de un capacitor entre cuyas placas existe una diferencia de potencial eléctrico de 1 voltio (1V) cuando está cargado de una cantidad de electricidad igual a un culombio (1C).

Tipos de capacitores:

Capacitor Electrolítico. Es de los más comunes y se mide en microfaradios.
Capacitor Cerámico. Almacenan una menor carga y se miden en picofaradios.
Super Capacitores. Se usa en circuitos de alto consumo como en los sistemas de sonido profesionales de un coche. Se miden en faradios.

Juan Esteban Galvis

student•

Yo haría la analogía de la siguiente manera:

Una batería es como el DISCO DURO, permite almacenar mucha cantidad por mucho tiempo.

Un capacitor sería como la RAM permite almacenar menos pero la descarga y carga es MUY RÁPIDA. Se mide en Faradio

Faradio = 1 Culombio (Amper * Segundo) / Voltaje

Wolfang Arturo García Méndez

student•

De hecho al inicio de la electrónica en la computación, las RAM eran literalmente capacitares en circuitos especiales.

Patricia Calisto Gutierrez

student•

La diferencia entre una batería y un Capacitor, es que la batería puede almacenar la energía por mucho tiempo, en cambio el capacitor se descarga en cuestión de segundos o milisegundos, según sea la carga que puede almacenar.

Juan Francisco

student•

que quiere decir eso? que si tengo un capcitador sin usarlo por una hora ya se descargaria? hablen mas claro o es que se descarga rapido porque da toda su energia en pocos segundos o milisegundos quando viene solicitado?

Miguel Zabala

student•

Físicamente, el capacitor posee la característica de almacenar energía en forma de campo eléctrico.

El capacitor tiene la interesante propiedad de que su valor de voltaje no cambia de forma instantánea, lo cual no necesariamente ocurre con elementos como resistores o inductores. Esto tiene interesantes aplicaciones, una de ellas es como filtro, funcionalidad que se emplea en el diseño de fuentes de alimentación como la de nuestros teléfonos, que permiten transformar un voltaje de alterna a continua.

Leonardo Flores

student•

Faltaron los famosos capacitores “chicle”.

Cristian Santiago Martinez Gordillo

student•

estas en lo correcto , hicieron falta esos

Javier Figueroa Vásquez

student•

¿Cómo se genera una caída de tensión? ¿Tiene que ver con la calidad de los componentes?

Irvin Vallejo

student•

Podría ser un factor la calidad de los componentes

Pero tiene mas que ver con los consumos de los componentes o también se podría ocasionar por un corto circuito

Daniel Cortés Álvarez

student•

como viste tal vez en el anterior curso, si conectas en serie componentes que necesiten un voltaje para funcionar (o que lo disminuyan como una resistencia) el voltaje suministrado por la fuente de poder se va utilizando y por lo tanto disminuyendo. Para eso calculábamos el consumo de cada componente, pero puede ser que en alguno de estos componentes el uso de voltaje no sea constante y cuando necesite mas o menos voltaje el sistema se descompense. Para eso son los capacitores, sirven como una reserva para cuando esas fluctuaciones ocurran.

Wilson Erik Ramírez Franco

student•

Donde encuentro el pdf de las diapositivas?

Darwin Josué Flores López

student•

creo que no hay

Geovanny Javier Páez García

student•

Interesante lo de los supercapacitores

Jesus Daniel Martinez Bautista

student•

Arriba de 1microfaradio tienen polaridad (o polarizados )abajo de un microfaradio no tienen polaridad (No polarizado).

Dardo Luis Vilar Rivero

student•

Los capacitores cerámicos tampoco tienen polaridad.

Jeffry Andrés López Garita

student•

Por que razón lo capacitores electrolíticos se dan en micro faradio y los cerámicos en pico faradios? Porque motivo? Es por construcción?

William Orozco

student•

Saludos Jeffry. Los capacitores electrolíticos como lo has mencionado, se caracterizan por tener mayor capacidad mediada en Faradios. El profe solía decir que un capacitor de 1.0 Faradios necesitaría placas cuadradas de más de 1 kilometro de lado. Jaja! Eso significaría un área grotesca! Bueno, respondiendo la pregunta. En física eléctrica como en muchas ciencias se tienden a hacer muchas simplificaciones. Y es de esperarse, en el electromagnetismo no encuentras a menudo ecuaciones fáciles de digerir incluso si tienes buenas bases matemáticas. Existe una constante dieléctrica llamada Permitividad, la Permitividad es directamente proporcional a la la Capacitancia. En general los capacitores e inductores (también llamados bobinas), dependen de su geometría. Si buscas una tabla de permitividad según materiales encontrarás que la permitividad de la cerámica es muy grande, puede ser mas de 50000 (es adimensional), es monumental, si lo comparas con las bajas permitividades en aceite, papel parafinados y otros materiales de los que fabrican los capacitores electrolíticos. Entonces a primera vista no hace sentido por qué tienen más capacidad los electrolíticos. La respuesta es, la distancia que hay entre las placas de los eletrolíticos, son distancias más pequeñas que el grosor de un cabello (80micras), La distancia es fundamental, las magnitudes electromagnéticas decaen fuertemente en medida que te alejas de la fuente que la origina, porque gran parte son inversas al cuadrado de la distancia. La clave esta en que los capacitores electrolíticos tienen películas muy muy muy delgadas hechas principalmente con oxido de aluminio y que viven sumergidos en aceites minerales o sintéticos. Jeje, ya he desarmado y visto por dentro varios! :)

Luis Alejandro Vera Hernandez

student•

No me quedo claro la formula del faradio. Ya me marie. Deberian haber puesto la formula en sus slides asi creo que seria mas entendible :c

Jean Paul

student•

Hola, un poco tarde la respuesta, pero adjunto algunas equivalencias del Faradio por si le puede servir a alguien

Jorge Abel Gamboa Valiente

student•

Si no mal recuerdo, por poner un ejemplo de como se usan los capacitores en alguno de los circuitos, las fuentes de alimentaciòn, convierten la corriente alterna en corriente directa, cortando las partes negativas de la onda, con un puente de diodos, haciendo asì, una corriente directa pulsante con huecos. Esos huecos son llenados por la electricidad acumulada de los capacitores que se descargan para hacerla mas lineal y constante y asi tener 12 o 5 vcc para nuestros circuitos.

Si requiero mas capacitancia, le pongo capacitores electrolìticos, si requiero menos, uso los ceràmicos.

Edward John Rodriguez Soto

student•

Excelente aporte

Jesús García

student•

El puente de diodos no corta la parte negativa, la rectifica o "la pasa al la positivo", del punto de referencia tomado. Lo que si "corta" o no deja pasar la parte negativa seria un solo diodo.

Mario Alejandro Lujan Miranda

student•

¿Por qué hay un símbolo de resistencia al presentar el capacitor?

Alejandro Urrea Giraldo

student•

Debe ser un error.

Los capacitores se representan mediante dos barras paralelas separadas por un espacio, describiendo fielmente la construcción real de un condensador (dos placas de material conductor separadas por un material aislante)

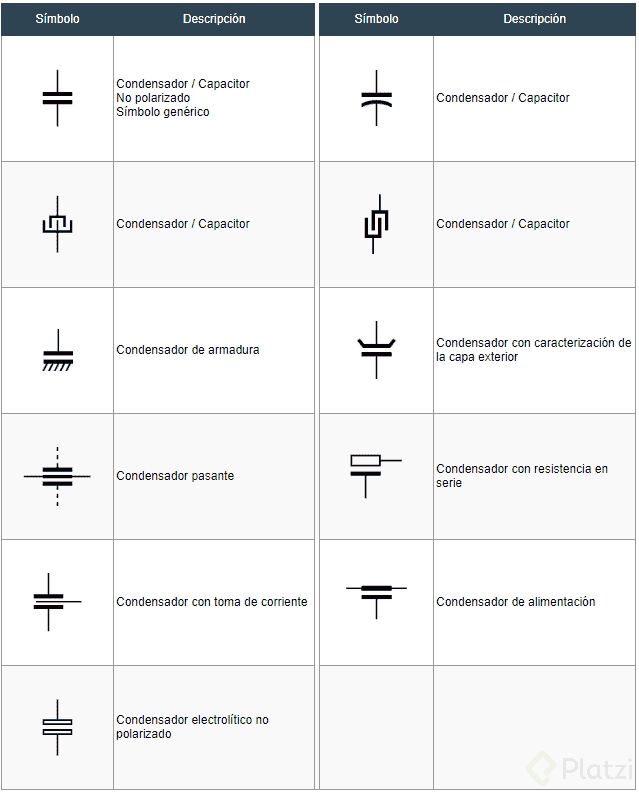

Dependiendo de las características de cada capacitor, suelen tener diferentes símbolos. Le comparto algunos de ellos

Darwin Josué Flores López

student•

iba a preguntar lo mismo pues lo acabo de notar

Daniel M. Rodríguez

student•

Si aún tienen dudas sobre el capacitor, pueden ver este video: https://youtu.be/X4EUwTwZ110

Julian Alan alvarado

student•

Esta clase estuvo buena, dando 'datos curiosos' de la aplicación de los super capacitores. Lo único que comentaría, como aporte, es que arriba del condensador electrolítico muestra el símbolo de una resistencia, capaz no está hecha a propósito, pero estaría bueno quitarlo para evitarle posibles confusiones a algún alumno. 0.0 Pd: Los capacitores que más se pueden llegar a ver en las tarjetas electrónicas de aparatos domésticos son: los electrolíticos, los cerámicos, los de polyester y ,en algunos pocos casos, los de tantalio.

Fernando Jesús Núñez Valdez

student•

No me esperaba lo del sonido de los autos.

Miguel Angel Lozano Alvarez

student•

Se puede hacer una pila portátil con capacitares?

David Galisteo

student•

No, en cuanto dejes de suministrarle energía, se descargará

Wilson Erik Ramírez Franco

student•

Super interesante la definición de faradio!

Kenneth Angulo L

student•

Esta es una analogia con un condensador, almacenan mucha energia y se descargan de inmediato (apenas abres la bolsa).

Ok fuera de broma, chekense las dos capas externas y el elemento dielectrico que las separa

Wilson Villanueva

student•

Los capacitores son de esos componentes que son muy fundamentales en los aparatos electrónicos, tanto que en la mayoría de circuitos los podemos encontrar.
