Características del ESP32

Clase 5 de 30 • Curso de IoT: Programación de Microcontroladores ESP32

Diana Martinez

student•

Como mencionaba al inicio del curso, Espressif es una empresa que funciona como Startup, lanzan nuevas versiones del ESP32 continuamente, y es por eso que lanzaron un nuevo modelo llamado ESP32-P4, que utiliza cores RISC-V pero con mejores características, que son capaces incluso de ejecutar aplicaciones de Inteligencia Artificial para IoT, más rápido que variantes anteriores por supuesto.

https://www.espressif.com.cn/en/news/ESP32-P4?s=03

Orlando Sanchez

student•

Buena tarde, no funciona la página.

Franklin Vargas Gomez

student•

El curso está god

Rony Ormandy Ortíz Alvarez

student•

Hola, dejo aca una pagina de referencia de ESP32 DevKit TV1: https://randomnerdtutorials.com/getting-started-with-esp32/#esp32-devkit-doit

Julio Cardenas

student•

Caracteristicas del esp32

Dos core:
- Xtensa. Cadence
- RISC-V. Open source

ESP32

cores xtensa LX6
WiFi
Bluetooth + BLE

. .

. . ESP32-C

Cores RISC-V
Low Energy
WiFi
BLE . .

. . ESP32-S

cores xtensa LX7
High Speed
Wifi
USB-OTG
Camera Interface
LCD Interface . .

Fabian Gonzalez

student•

Apuntes diferencias de XTensa y RISC-V XTensa y RISC-V son dos arquitecturas de conjuntos de instrucciones (ISA) para microprocesadores. Aunque ambas arquitecturas tienen relevancia en el mundo de la computación de bajo consumo, presentan diferencias notables.

Historia y Propiedad:

XTensa: Es una arquitectura propiedad de Cadence Design Systems. Fue diseñada específicamente para ser configurada y ampliada según las necesidades del cliente. Un buen ejemplo de un microcontrolador que utiliza esta arquitectura es el ESP32 de Espressif Systems. RISC-V: Es una arquitectura de conjunto de instrucciones de código abierto que se originó en la Universidad de California, Berkeley. A diferencia de XTensa, cualquier empresa o individuo puede diseñar un microprocesador basado en RISC-V sin pagar regalías. Licencia y Código Abierto:

XTensa: Es una arquitectura propietaria. Las empresas que deseen utilizarla deben adquirir una licencia de Cadence. RISC-V: Como ya mencioné, es una ISA de código abierto. Esto significa que cualquiera puede usar, modificar y distribuir hardware basado en RISC-V sin preocuparse por regalías o licencias. Configurabilidad:

XTensa: Una de sus principales ventajas es su alta configurabilidad. Cadence permite a los clientes adaptar la ISA según sus necesidades, lo que permite una optimización específica para aplicaciones individuales. RISC-V: Aunque es altamente modular y permite extensiones personalizadas, no tiene la misma profundidad de configurabilidad que XTensa. Ecosistema:

XTensa: Dado que ha sido adoptado por Espressif para su serie ESP (como ESP8266 y ESP32), tiene un buen ecosistema para el desarrollo de IoT y aplicaciones de bajo consumo. RISC-V: Su naturaleza de código abierto ha atraído a una amplia variedad de actores de la industria. Esto ha llevado a un rápido crecimiento de su ecosistema, abarcando desde microcontroladores de bajo consumo hasta procesadores de alto rendimiento. Actuación:

XTensa: El rendimiento puede variar ampliamente dependiendo de cómo se configure la arquitectura para una aplicación específica. En general, el ESP32, que utiliza XTensa, ofrece un buen equilibrio entre consumo de energía y rendimiento para aplicaciones IoT. RISC-V: Al igual que con XTensa, el rendimiento puede variar según la implementación. Sin embargo, dado que RISC-V se ha adoptado en una variedad de aplicaciones, desde sistemas embebidos hasta servidores, tiene el potencial de ser muy versátil en términos de rendimiento. En resumen, mientras que XTensa (en el contexto del ESP32) ha demostrado ser una excelente opción para aplicaciones IoT específicas, RISC-V es una arquitectura emergente y de código abierto que promete flexibilidad y adaptabilidad en un amplio rango de aplicaciones. A medida que el ecosistema RISC-V crece, es probable que veamos más competencia y variedad en el espacio de microcontroladores y más allá.

Sebastian Cruz

student•

profe una pregunta, el mio dice, esp-wroom-32?? esto que quieres decir??

Diana Martinez

student•

Ese es un módulo, significa que es una pequeña tarjeta que contiene internamente el chip y todos los dispositivos adicionales que necesita para funcionar, generalmente ya vienen certificados comercialmente de que cumplen los estándares WiFi y esas cosas. Algunos traen antena incluso, y estos se suelen utilizar para solamente agregarlos a tarjetas de desarrollo más grandes, sin tener que reinventar la rueda diseñando todo lo que el chip ya deporsí requiere como mínimo. En las clases siguientes se explica más al respecto. :D

Miguel Angel Quispe Valencia

student•

Yo tengo el esp8266MOD.

Jess Jay

student•

Micro Chip Esp32 Diferete Tarjetas y Modulos

Johan Andrés Camilo Mosquera

student•

Podrías por favor , en el tema de la certificación del producto ?

Diana Martinez

student•

¿Qué más te gustaría saber?

Angel Raul Garcia Jimenez

student•

El ESP32 tiene varias versiones, incluyendo el ESP32 y el ESP32-D. La versión "D" generalmente se refiere a una variante que incluye un chip de memoria adicional o características específicas para desarrollo, como un mejor soporte para aplicaciones en IoT. Los desarrolladores eligen entre estas versiones según las necesidades de su proyecto, tales como conectividad, potencia de procesamiento y requisitos de memoria.

Gabriel Obregón

student•

Tipos de Procesadores en el ESP32

La familia ESP32 incluye microchips con dos tipos principales de procesadores:

Xtensa: Diseñado por Cadence Design Systems, requiere licencia.
RISC-V: Open source, sin necesidad de licencia, popular en hardware abierto.

Los modelos recientes de ESP32 tienden a utilizar RISC-V, aunque la elección dependerá de los requerimientos del proyecto.

Modelos de ESP32 y sus Características

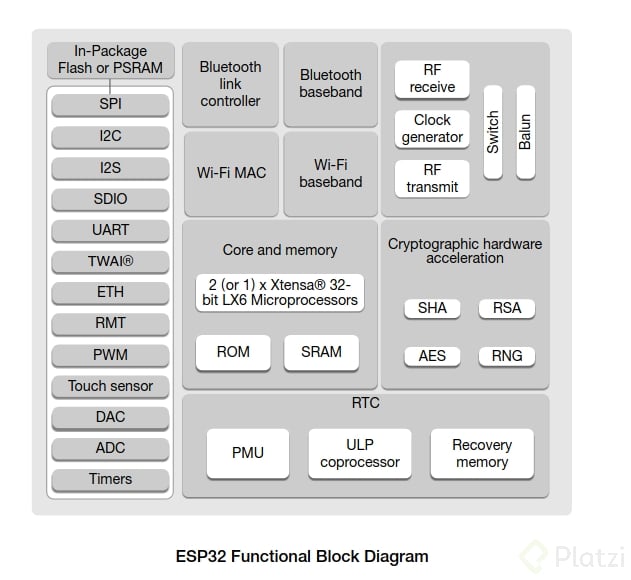

1. ESP32 Base

Procesador: Xtensa LX6 (32 bits, doble núcleo).
Conectividad: Wi-Fi y Bluetooth (BLE).
Características: Adecuado para proyectos generales.

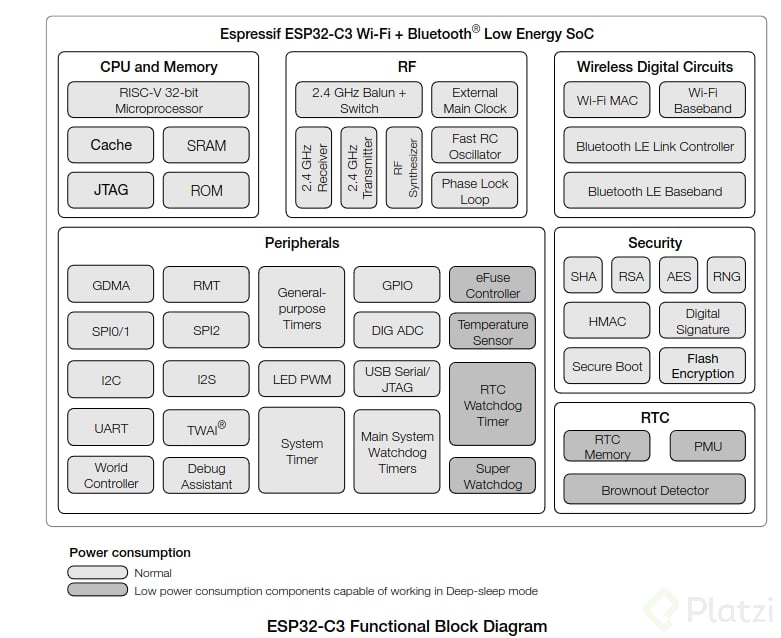

2. ESP32-C (C2, C3, C6)

Procesador: RISC-V (menor consumo energético).
Conectividad: Wi-Fi y Bluetooth (BLE) con versiones más actualizadas.
Características: Ideal para dispositivos de bajo consumo.

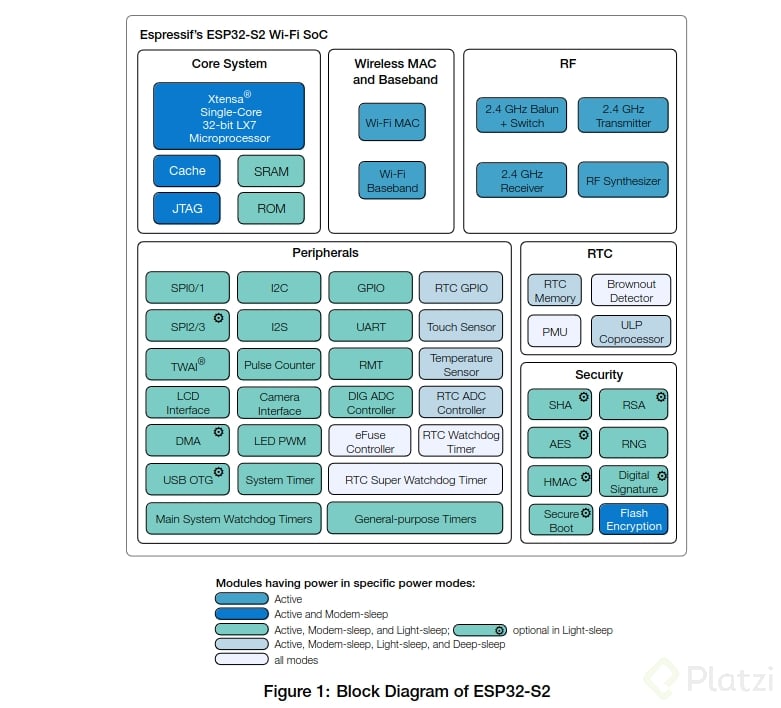

3. ESP32-S (S2, S3)

Procesador: Xtensa LX7 (más rápido que LX6).
Conectividad: Solo Wi-Fi, sin Bluetooth.
Características: Diseñado para procesamiento de voz, imagen y video, con soporte para USB-OTG y pantallas LCD.

Hojas de Datos (Datasheets)

Las hojas de datos son documentos técnicos proporcionados por el fabricante, esenciales para conocer:

Especificaciones físicas y técnicas.
Procesadores y configuraciones.
Definiciones de pines y funcionalidades.
Información eléctrica (voltaje, temperatura de operación).

Secciones Claves del Datasheet

Overview: Resumen general del chip y sus capacidades.
Pin Definitions: Descripción y ubicación de los pines.
Descripción Funcional: CPU, memoria, periféricos y sensores.
Especificaciones Eléctricas: Voltaje y temperatura de trabajo.

Consultar estas hojas es esencial para evitar problemas de compatibilidad y optimizar el desarrollo de aplicaciones.

Exploración de la Documentación Oficial

Espressif Systems, fabricante del ESP32, proporciona documentación en su página oficial. En ella, se pueden encontrar:

Modelos de microchips (SoCs).
Módulos certificados listos para uso comercial.
Kits de desarrollo para distintas aplicaciones, como:
- ESP32-S3-EYE: Procesamiento de imagen.
- ESP32-S3-USB-OTG: Conexión USB.
- ESP32-S3-KORVO-1: Reconocimiento de voz.

Conocer la documentación oficial permite seleccionar el microchip adecuado para cada proyecto y trabajar de manera eficiente dentro del ecosistema ESP32.

Deiby Alejandro Triana Archila

student•

Estoy usando el ESP32-WROOM-32
