Documentación oficial del ESP-IDF

Curso de IoT: Programación de Microcontroladores ESP32

Clase 6 / 30

Ver clases

Documentación oficial del ESP-IDF

Curso de IoT: Programación de Microcontroladores ESP32

Clase 6 de 30

Clase 6 / 30

Documentación oficial del ESP-IDF

Curso de IoT: Programación de Microcontroladores ESP32

Clase 6 / 30

Ver clases

Comentarios

Diana Martinez#4615456

Esta clase es muy útil para lo que viene, pues sabiendo utilizar la documentación oficial, es como vamos a poder buscar todas las librerías y funciones que tenemos disponibles para programar nuestros dispositivos, qué hace cada una, cómo configurarla, sus estructuras de datos y hasta ejemplos de código.

Harrison Malagon#4648017

Devkit: https://www.espressif.com/en/products/devkits/esp32-devkitc **Guía de inicio **https://docs.espressif.com/projects/esp-idf/en/latest/esp32/hw-reference/esp32/get-started-devkitc.html ** Pin Out ** PinOut

Encontre mi Tarjeta ESP32 - WROOM-32 https://www.espressif.com/sites/default/files/documentation/esp32-wroom-32_datasheet_en.pdf

Jonathan David Guerrero López#4986578

En la clase se menciona que podemos usar los pines de 3.3V como salidas para alimentar otros dispositivos o modulos del circuito, pero hay que tener cuidado al hacer esto, pues si se requiere más corriente de la que puede entregar el pin de la tarjeta, esta se podría quemar o generar graves daños.

Por esto mismo, al tener un diseño o circuito terminado, no deberíamos usar la tarjeta como fuente de alimentación, si no proveer la energía desde una fuente externa como baterías o reguladores.

Mariana Valencia Gallego#4725752

Amo la documentación de hardware, odio la documentación de software, me pregunto por qué siempre me ha sucedido.

Marcelo Gaston Duarte#4980050

Como me uno al Discord?

es un discord General de Platzi o del curso este?

Julio Cardenas#4996279

El ESP32 es un dispositivo de 3.3v toca tener cuidado al conectarlo con sensores diseñados para 5 voltios, por que podriamos quemarlo.

Afortunadamente existen convertidores bidireccionales que pasan de 5v a 3.3v y de 3.3v a 5v. por ejemplo el de la figura:

Jess Key#5431349

Ayuda para documentacion del ESP-WROOM-32D

Jess Key#5431347

Gabriel Obregón#5315162

Explorando la documentación oficial

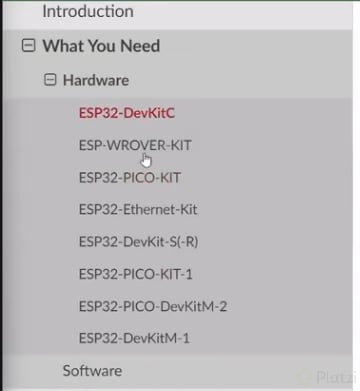

La página de Espressif (espressif.com) ofrece información clave sobre chips, módulos y tarjetas de desarrollo. Al ingresar, podemos explorar:

Características de la tarjeta: Incluye detalles sobre compatibilidad con IoT, variantes disponibles y guías de inicio.
Módulo utilizado: Informa sobre el chip integrado en la tarjeta.
Componentes principales:
- LED de encendido
- Puente USB a UART: Convierte señales entre USB y el lenguaje del chip.
- Botón Enable y botón Boot: Utilizados para reiniciar y gestionar el arranque.

Entendiendo el pinout de la ESP32-DevKitC

Cada pin de la tarjeta tiene funciones específicas. La documentación proporciona una hoja de datos visual con información detallada. Algunos aspectos importantes son:

Pines de alimentación:
- 3.3V: Puede alimentar otros componentes.
- 5V: Similar al positivo de una batería.
- GND: Equivalente al negativo de una batería.
Pines de entrada y salida (GPIO):
- Pueden configurarse como entrada o salida digital.
- Algunos permiten lectura de señales analógicas o señales de reloj.
- Pines específicos soportan funciones como DAC (convertir digital a analógico) o ADC (convertir analógico a digital).

Para evitar errores al conectar componentes, se recomienda siempre consultar el pinout de la tarjeta en la documentación oficial.

Introducción al ESP-IDF

La documentación de ESP-IDF está disponible en doc.espressif.com/projects/ESP-IDF. Este entorno de desarrollo incluye:

Compilador y herramientas en Python para cargar programas a la tarjeta.
Guías de programación con información detallada sobre chips y versiones del ESP32.
Guía de instalación, que exploraremos en clases futuras.

El ESP-IDF proporciona librerías y protocolos para programar diversas aplicaciones como:

Control de motores
Encendido de LEDs
Lectura de sensores
Procesamiento de señales digitales

Recursos adicionales

Marcelo Gaston Duarte#5104177

Hola Chicos tengo el ESP32 DEV KIT V1

En Varios Lugares esta muy difundido pero no encontre la info aqui en espressif alguien sabe si es compatible con el entorno de desarrollo?

He hecho algunos desarrollos con ESP-8266 pero con Arduino

Bueno espero sus respuestas
