Lectura de Entradas Analógicas con ESP32
1. Introducción
En esta clase, exploraremos la entrada analógica y su diferencia con la entrada digital. Más adelante, veremos cómo se puede simular una salida analógica utilizando una técnica especial.
1.1. Diferencia entre Señales Analógicas y Digitales
Si ya conoces la diferencia, compártela en los comentarios para ayudar a otros.
2. ¿Cómo funciona una señal analógica?
Cuando trabajamos con señales analógicas, estamos midiendo variaciones de voltaje.
El ESP32 puede leer estas señales analógicas y convertirlas en valores digitales dentro de un rango de 0 a 4095 (para una resolución de 12 bits).
3. Construcción del Circuito
Para leer una señal analógica, utilizaremos un potenciómetro (trimpot) conectado a nuestra tarjeta ESP32.
3.1. Conexiones del Potenciómetro
Esto crea un divisor de tensión, permitiendo que la señal varíe según la posición del trimpot.
4. Identificación de Pines en ESP32
En el ESP32, los pines compatibles con señales analógicas están marcados como ADC (Conversión Analógica-Digital).
5. Programación en Visual Studio Code
Hemos creado un proyecto en VS Code y realizado la primera compilación. Ahora, programaremos la lectura de la señal analógica.
5.1. Importación de Librerías
#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/adc.h"
5.2. Configuración del ADC
int32_t raw_value;
adc2_config_channel_atten(ADC2_CHANNEL_6, ADC_ATTEN_DB_0);
5.3. Lectura y Visualización de Datos
while(1) {
adc2_get_raw(ADC2_CHANNEL_6, ADC_WIDTH_BIT_12, &raw_value);
printf("adc raw: %d\n", raw_value);
vTaskDelay(1000 / portTICK_PERIOD_MS);
}
5.4. Código Completo
#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/adc.h"
void app_main(void)
{
int32_t raw_value;
adc2_config_channel_atten(ADC2_CHANNEL_6, ADC_ATTEN_DB_0);
while(1) {
adc2_get_raw(ADC2_CHANNEL_6, ADC_WIDTH_BIT_12, &raw_value);
printf("adc raw: %d\n", raw_value);
vTaskDelay(1000 / portTICK_PERIOD_MS);
}
}
6. Compilación y Monitoreo de Datos

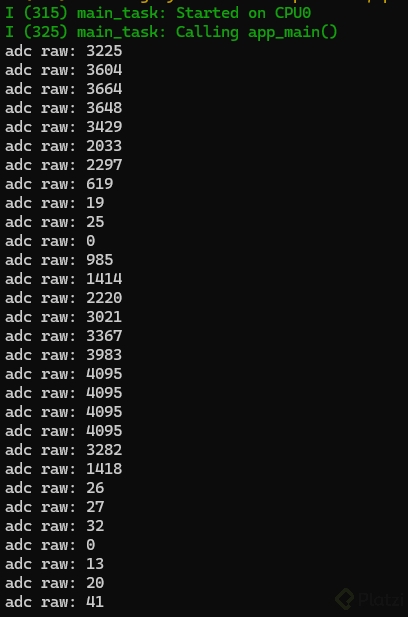

Al mover el trimpot, los valores cambiarán en la terminal:
Esto ocurre porque el divisor de tensión modifica el voltaje de entrada al ADC del ESP32.
7. Aplicaciones Prácticas
Este mismo código puede utilizarse con otros sensores:
Ámbitos de aplicación
✔ Domótica → Sensores de temperatura y luz en casas inteligentes. ✔ Automatización industrial → Control de procesos en fábricas. ✔ IoT (Internet de las Cosas) → Monitoreo remoto de variables físicas.
8. Conclusión
🎉 ¡Felicidades! Ahora puedes leer señales analógicas con el ESP32.
📢 Próximos temas: ✅ Comparación entre sensores. ✅ Procesamiento avanzado de señales analógicas. ✅ Integración con módulos IoT.
🚀 ¡Nos vemos en la próxima clase! 🙌
Tengo una consulta, Si la ESP32 funciona a 3,3v por que se esta conectando entre 0 a 5v el pot?
Porque viene protegida para funcionar a ese voltaje si es necesario, ya que la mayoría de señales se suelen manejar a 5v
Pero tu podrías usarla a 3.3v si así lo deseas.
Para el caso de tener la ESP32-CAM Puedo ver los logs al tiempo que funciona el programa interno? o no se puede?. Lo pregunto por la aclaración que haces del uso en esta practica de la tarjeta LiLYGo.
El problema con la ESP32-CAM es que no cuenta con el conector USB mientras está sobre la protoboard, por eso no estoy sacando logs, ahora, podrías conectar unos cables para unir los pines de las dos partes que conforman la ESP32-CAM, especialmente los de voltaje (5V y GND), y los de datos (TX, RX), y seguramente podrías ver los logs pues ya funcionaría el puerto USB de la segunda parte de la tarjeta.
Dejo el código que realicé utilizando la librería "esp_adc/adc_oneshot.h", ya que "driver/adc.h" está deprecada.
En mi caso, utilicé ADC1 (ADC_UNIT_1), canal 4 (ADC_CHANNEL_4).

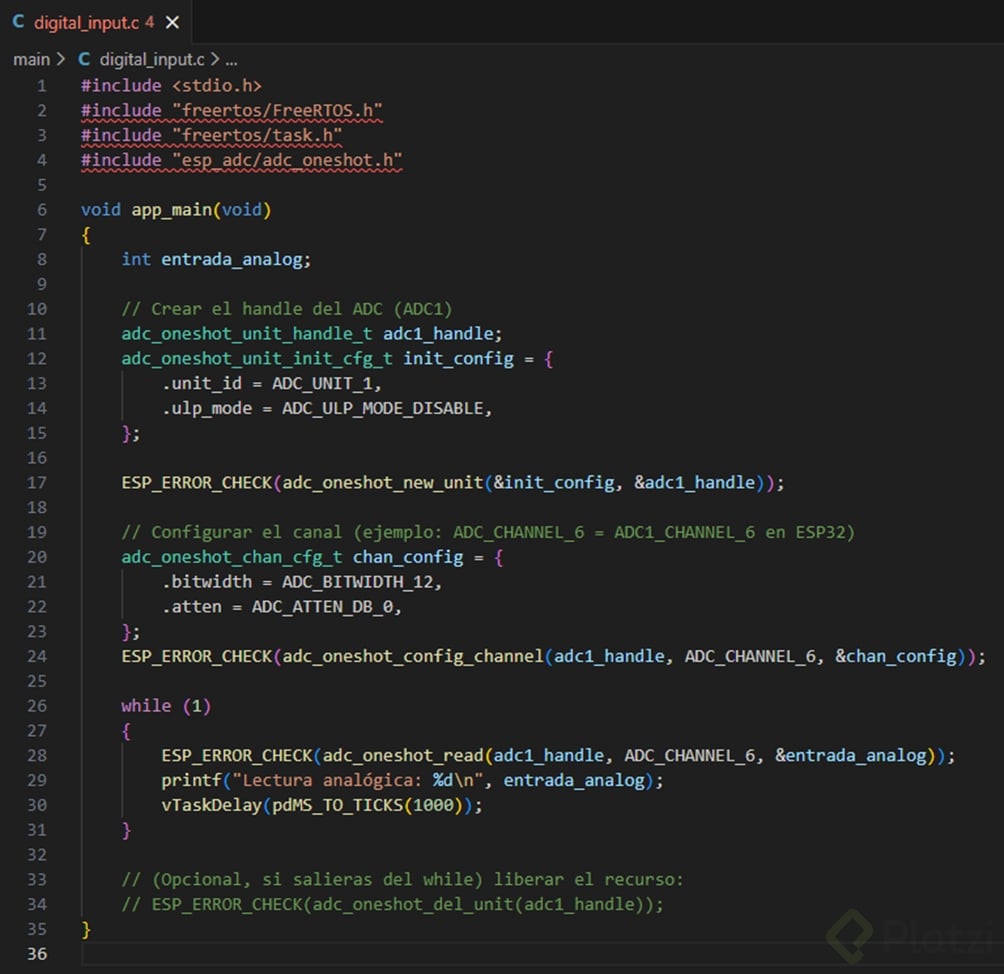

#include <stdio.h> #include "freertos/FreeRTOS.h" #include "freertos/task.h" #include "esp_adc/adc_oneshot.h" adc_oneshot_unit_handle_t handle; adc_oneshot_unit_init_cfg_t init_cfg = { .unit_id = ADC_UNIT_1, }; adc_oneshot_chan_cfg_t chan_cfg = { .bitwidth = ADC_BITWIDTH_12, .atten = ADC_ATTEN_DB_12, }; int raw_value; void app_main(void) { adc_oneshot_new_unit(&init_cfg, &handle); adc_oneshot_config_channel(handle, ADC_CHANNEL_4, &chan_cfg); while (1) { adc_oneshot_read(handle, ADC_CHANNEL_4, &raw_value); printf("ADC Raw Value: %d\n", raw_value); vTaskDelay(pdMS_TO_TICKS(250)); } adc_oneshot_del_unit(handle); }
El esp32 es un dispositivo que funciona a 3.3Voltios.
.
Si tratams de medir voltajes mayores podemos destruirlo. Por ejemplo, medir 5 voltios.
.
Para hacerlo correctamente hay que emplear un divisor de voltaje
.
Un divisor de voltaje es un circuito eléctrico que divide el voltaje de una fuente de alimentación entre dos o más resistencias conectadas en serie. El voltaje de salida de un divisor de voltaje es proporcional a la resistencia total del circuito y a la resistencia del elemento donde se mide el voltaje. Un divisor de voltaje se utiliza para reducir el voltaje de una fuente a un nivel adecuado para otro dispositivo o componente.
Hola, trate de compilar el código compartido por Diana pero no me funciono, tras leer la documentación encontré que el parámetro de atenuación debe de ir a 11 para poder registrar el cambio de la señal analogica.
enumerator ADC_ATTEN_DB_11: The input voltage of ADC will be attenuated extending the range of measurement by about 11 dB (3.55 x)
Otro pequeño cambio es el código del puerto escucha, no utiliza el postfijo 2 en el ADC: enumerator ADC_CHANNEL_9
Les comparto mi código, esta compilado utilizando esp-idf-v5.0.2

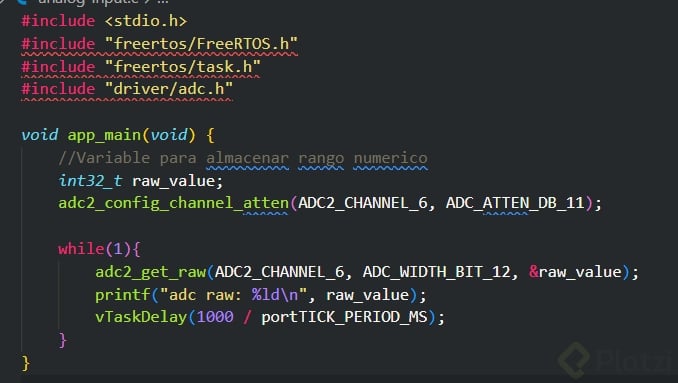

#include <stdio.h> #include "freertos/FreeRTOS.h" #include "freertos/task.h" #include "driver/adc.h" void app_main(void) { int32_t raw_value; adc2_config_channel_atten(ADC_CHANNEL_9, ADC_ATTEN_DB_11); while(1) { adc2_get_raw(ADC_CHANNEL_9, ADC_WIDTH_BIT_12, &raw_value); printf("adc raw: %ld\n", raw_value); printf("voltaje: %.2f\n", (5.0*raw_value)/4095); vTaskDelay(1000 / portTICK_PERIOD_MS); } }
Practica analog input, leer un valor analogico y mostrarlo en consola casa segundo.
Codigo:
Consola:
Puntos que aprendi con esta practica:
Practica extra

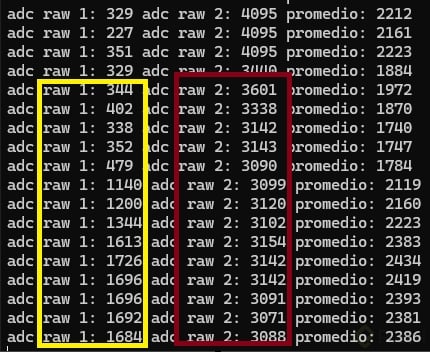

Realice basicamente con el mismo codigo la lectura de 2 entradas y calcule el promedio de ambas esto con la intencion de visulizar 2 potenciometreos diferentes uno de 20K y otro de 5K, donde podemos observa el recorrido entre una lectura y otra es mas sueve y en la otra los cambios son mas grandes.

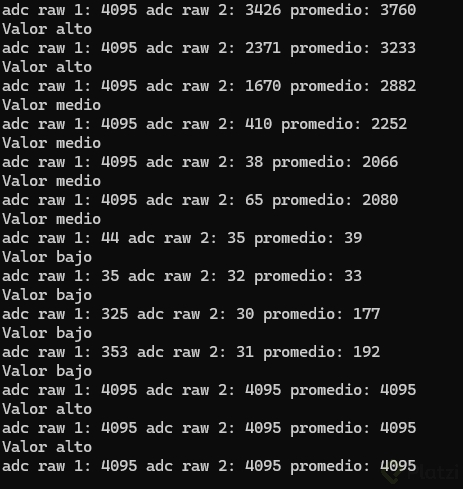

Y como parte final solo agrefgue un If para visualizar dato promedio en rangos de bajo, medio y alto.
tengo una duda, por que si conecto la entrada analogica a 3,3V de 4095, estoy intentando caracterizar un sensor de humedad pero la lectura de la entrada analogica no varia acorde al voltage, y si lo conecto a 3,3 me da 4095 que es el valor que deveria tener con 5v
Puede ser que el sensor venga limitado a ese valor o que haya que configurar algo en el IDF, la verdad desconozco cómo hacer eso exactamente, pero existen librerías en GitHub para los DHT, entonces podrías revisar su implementación y ver que te está faltado.
¿Cómo puedo convertir el valor leído raw_value del tipo int a float o double para mostrar el voltaje en el monitor serial?
Creo que esto te sirve: https://stackoverflow.com/questions/13530209/how-to-convert-int-to-float-in-c
Mientras compilaba me dio el siguiente error:
#warning "legacy adc driver is deprecated, please migrate to use esp_adc/adc_oneshot.h and esp_adc/adc_continuous.h for oneshot mode and continuous mode drivers respectively"
Trate de emtender la libreria adc_one_shot y no entendi bien la documentacion y no encontre ejemplos. . . Hice el ejercicio con adc_driver para mi hardware que es un Lora32. Implemente varias tareas simultaneas en el core 1. . .
#include <stdio.h> #include <stdio.h> #include "freertos/FreeRTOS.h" #include "freertos/task.h" #include "driver/gpio.h" #include "driver/adc.h" #include "esp_adc_cal.h" #define LED_PIN 25 #define LED_RED_PIN 4 #define LED_GREEN_PIN 0 #define LED_BLUE_PIN 12 #define SW_KY040_PIN 34 bool state_led = false; bool state_red = false; bool state_green = false; bool state_blue = false; const TickType_t blink_delay = 1000 / portTICK_PERIOD_MS; const TickType_t debounce_delay = 50 / portTICK_PERIOD_MS; const TickType_t digital_delay = 100 / portTICK_PERIOD_MS; const TickType_t battVolt_delay = 2000 / portTICK_PERIOD_MS; TaskHandle_t ledHandle; TaskHandle_t swky040Handle; TaskHandle_t battVoltHandle; uint32_t raw_value; uint32_t milivolts; static esp_adc_cal_characteristics_t adc1_chars; //en el cado del gpio35 el divisor de voltaje esta compuesto por dos resistencias de 100k // Esto quiere decir que llega mitad del voltaje de la bateria. // Para obtener el valor correcto hay que multiplicar el valor medido por dos // como el valor del voltaje medido es milivoltios para obtener los voltios hay que // dividir por 1000. De hay el factor de conversion de 0.002 double voltage_divider_factor = 0.002; double battery_volt; void refresh_led(void *args) { while (true) { state_led = !state_led; gpio_set_level(LED_PIN, state_led); vTaskDelay(blink_delay); } } void refresh_swky040(void *args) { while (true) { //El switch esta conectado en pull up //su estado normal es alto //cuando se oprime su estado es bajo state_red = gpio_get_level(SW_KY040_PIN); gpio_set_level(LED_RED_PIN, !state_red); if (!state_red) vTaskDelay(debounce_delay); vTaskDelay(digital_delay); } } void refresh_battVolt(void *args) { while (true) { raw_value = adc1_get_raw(ADC1_CHANNEL_7); milivolts = esp_adc_cal_raw_to_voltage(raw_value, &adc1_chars); battery_volt = milivolts; battery_volt = battery_volt * voltage_divider_factor; printf("raw value: %ld milivolts: %ld battery: %f\n",raw_value, milivolts, battery_volt); vTaskDelay(battVolt_delay); } } void app_main(void) { //reset pines de salida gpio_reset_pin(LED_PIN); gpio_reset_pin(LED_RED_PIN); gpio_reset_pin(LED_GREEN_PIN); gpio_reset_pin(LED_BLUE_PIN); // coloca los pines en estado de salida o entrada gpio_set_direction(LED_PIN, GPIO_MODE_OUTPUT); gpio_set_direction(LED_RED_PIN, GPIO_MODE_OUTPUT); gpio_set_direction(LED_GREEN_PIN, GPIO_MODE_OUTPUT); gpio_set_direction(LED_BLUE_PIN, GPIO_MODE_OUTPUT); gpio_set_direction(SW_KY040_PIN, GPIO_MODE_INPUT); //coloca los leds rgb en apagado gpio_set_level(LED_RED_PIN, state_red); gpio_set_level(LED_GREEN_PIN, state_green); gpio_set_level(LED_BLUE_PIN, state_blue); //En el chip Lora32, esp32 con radio LORA, OLED Display, cargador bateria LIPO: //El gpio35 lee a traves de un divisor de 2 resistencias de 100k el voltaje de la // bateria. //El gpio35 corresponde al ADC1_CHANNEL7 //calibramos el adc1 esp_adc_cal_characterize( ADC_UNIT_1, //apuntamos al adc 1 ADC_ATTEN_DB_11, //Rango lineal entre 150-2450 mv ADC_WIDTH_BIT_12, //0 a 4095 0, // &adc1_chars); //resultado de la calibracion ESP_ERROR_CHECK(adc1_config_width(ADC_WIDTH_BIT_12)); ESP_ERROR_CHECK(adc1_config_channel_atten(ADC1_CHANNEL_7, ADC_ATTEN_DB_11)); //creamos la tarea asociandola al segundo core xTaskCreatePinnedToCore( refresh_led, //Nombre de la funcion que implementa la tarea "refresh_led", //Nombre descriptivo de la tarea con fines de debugging 2048, //El tamaño del task stack en bytes NULL, //pointer a un parametro cuando la tarea esta siendo creada 5, //Prioridad de la tarea un numero &ledHandle, //apuntador para referenciar la tarea. 1 // core 0 y core 1 ); xTaskCreatePinnedToCore( refresh_swky040, //Nombre de la funcion que implementa la tarea "refresh_swky040", //Nombre descriptivo de la tarea con fines de debugging 2048, //El tamaño del task stack en bytes NULL, //pointer a un parametro cuando la tarea esta siendo creada 10, //Prioridad de la tarea un numero &swky040Handle, //apuntador para referenciar la tarea. 1 // core 0 y core 1 ); xTaskCreatePinnedToCore( refresh_battVolt, //Nombre de la funcion que implementa la tarea "refresh_battVolt", //Nombre descriptivo de la tarea con fines de debugging 2048, //El tamaño del task stack en bytes NULL, //pointer a un parametro cuando la tarea esta siendo creada 5, //Prioridad de la tarea un numero &battVoltHandle, //apuntador para referenciar la tarea. 1 // core 0 y core 1 ); }
