Hay diferentes símbolos geométricos de gran utilidad. Algunos ejemplos de símbolos geométricos son los siguientes:
Símbolos geométricos
Nombre
Símbolo
Paralelo
||
Perpendicular
⊥
Ángulo
∠
Ángulo recto
⊾
Triángulo
Δ
Ángulo XYZ
∠ XYZ
Triángulo ABC
Δ ABC
Símbolos segmento, recta y vector
Algunos de estos símbolos para representar figuras en el plano son:
Nombre
Símbolo
Segmento AB
Vector AB
Recta AB
Arco AB
Veamos ejemplos de estos símbolos en la siguiente imagen:
Aquí tenemos diferentes rectas. Sabemos que se trata de rectas porque continúan tanto para la derecha como para la izquierda. Ahora, veamos cuáles de estas simbologías geométricas son correctas:
La primera nos dice que la recta AB es perpendicular con la recta EG. Es importante recordar que las rectas perpendiculares son aquellas que al cruzarse forman cuatro ángulos iguales, siendo cada uno un ángulo recto, es decir, que mide 90°. En consecuencia, esta relación es FALSA.
El otro ejemplo nos hace referencia a que la recta EF es paralela a la recta GH, sin embargo, al mirar la representación gráfica de las rectas se observa que la recta EF no existe, por lo tanto, esta relación es incorrecta.
Por otro lado, se plantea que la recta FH es paralela con la recta EG. Al observar la representación gráfica de ambas rectas, se puede observar que si existe esta relación entre ambas.
Por último, se plantea que la recta AB es paralela con la recta FH, lo cual es FALSO.
Símbolos de tolerancia geométrica
Las tolerancias geométricas son aplicables en áreas como arquitectura, diseño, dibujo en computadora, etc. Es un sistema utilizado para definir y comunicar tolerancias de fabricación. Es un lenguaje usado en dibujos de diseño mecánico compuesto por símbolos que son usados para describir explícitamente la geometría nominal de una pieza o elemento y su variación permitida o tolerancia. Esta simbología tiene varias clasificaciones como por ejemplo las siguientes:
Tipo
Símbolos
De forma
_, ⬜
De ubicación
⊕, ⨀
De descentrado
↗
La explicación de estos márgenes de tolerancia se debe a que lograr un nivel de exactitud tiene sus complejidades, motivo por el cual siempre se establecen niveles de tolerancia mecánica aceptables.
Símbolos trigonométricos
Las funciones trigonométricas son parte de la simbología matemática geométrica. Existe una simbología específica para el coseno, seno, tangente, así como el verseno, coverseno, semiverseno, exsecante, excosecante, entre otros.
Nombre
Símbolo
Tangente
tan
Cotangente
cot
Coseno
cos
Seno
sin
Verseno
versin
Exsecante
exsec
Secante
sec
Cosecante
csc
Coverseno
cvs
Excosecante
excsc

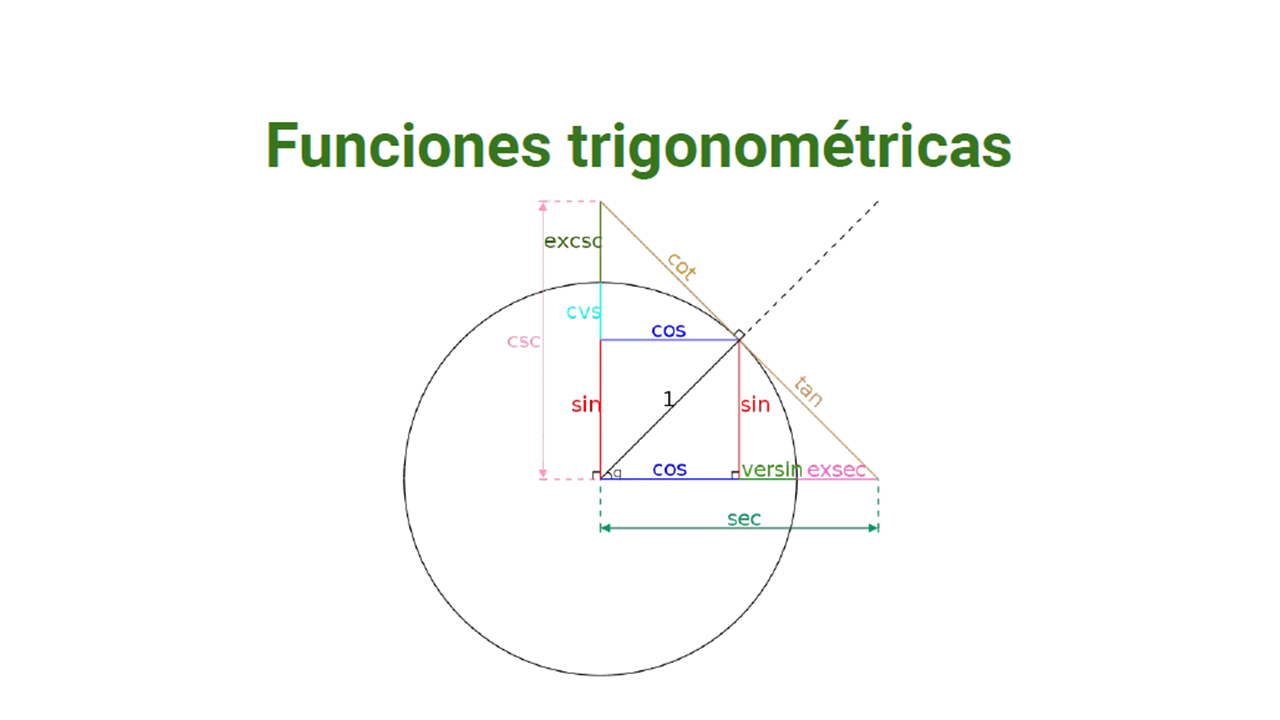

En la siguiente representación gráfica se puede visualizar esta simbología:
Contribución creada por: Néstor Arellano y Avilio Muñoz Vilchez.
Hay diferentes símbolos geométricos de gran utilidad. Algunos ejemplos de símbolos geométricos son los siguientes:
Símbolos geométricos
Nombre
Símbolo
Paralelo
||
Perpendicular
⊥
Ángulo
∠
Ángulo recto
⊾
Triángulo
Δ
Ángulo XYZ
∠ XYZ
Triángulo ABC
Δ ABC
Símbolos segmento, recta y vector
Algunos de estos símbolos para representar figuras en el plano son:
Nombre
Símbolo
Segmento AB
Vector AB
Recta AB
Arco AB
Veamos ejemplos de estos símbolos en la siguiente imagen:
Aquí tenemos diferentes rectas. Sabemos que se trata de rectas porque continúan tanto para la derecha como para la izquierda. Ahora, veamos cuáles de estas simbologías geométricas son correctas:
La primera nos dice que la recta AB es perpendicular con la recta EG. Es importante recordar que las rectas perpendiculares son aquellas que al cruzarse forman cuatro ángulos iguales, siendo cada uno un ángulo recto, es decir, que mide 90°. En consecuencia, esta relación es FALSA.
El otro ejemplo nos hace referencia a que la recta EF es paralela a la recta GH, sin embargo, al mirar la representación gráfica de las rectas se observa que la recta EF no existe, por lo tanto, esta relación es incorrecta.
Por otro lado, se plantea que la recta FH es paralela con la recta EG. Al observar la representación gráfica de ambas rectas, se puede observar que si existe esta relación entre ambas.
Por último, se plantea que la recta AB es paralela con la recta FH, lo cual es FALSO.
Símbolos de tolerancia geométrica
Las tolerancias geométricas son aplicables en áreas como arquitectura, diseño, dibujo en computadora, etc. Es un sistema utilizado para definir y comunicar tolerancias de fabricación. Es un lenguaje usado en dibujos de diseño mecánico compuesto por símbolos que son usados para describir explícitamente la geometría nominal de una pieza o elemento y su variación permitida o tolerancia. Esta simbología tiene varias clasificaciones como por ejemplo las siguientes:
Tipo
Símbolos
De forma
_, ⬜
De ubicación
⊕, ⨀
De descentrado
↗
La explicación de estos márgenes de tolerancia se debe a que lograr un nivel de exactitud tiene sus complejidades, motivo por el cual siempre se establecen niveles de tolerancia mecánica aceptables.
Símbolos trigonométricos
Las funciones trigonométricas son parte de la simbología matemática geométrica. Existe una simbología específica para el coseno, seno, tangente, así como el verseno, coverseno, semiverseno, exsecante, excosecante, entre otros.
Nombre
Símbolo
Tangente
tan
Cotangente
cot
Coseno
cos
Seno
sin
Verseno
versin
Exsecante
exsec
Secante
sec
Cosecante
csc
Coverseno
cvs
Excosecante
excsc
En la siguiente representación gráfica se puede visualizar esta simbología:
Contribución creada por: Néstor Arellano y Avilio Muñoz Vilchez.
Es importante poner especial atención a la explicación trigonométrica, ¿por qué?
Pues su notación matemática tiene un significado, una imagen en tu mente.
Si entiendes realmente el significado, las matemáticas de vectores, funciones y ecuaciones diferenciales se te harán infinitamente más fáciles con esta información, te recomiendo complementar esta clase con:
Anteriormente se usaba una amplia gama de razones trigonométricas:
verseno
coverseno
semiverseno
semicoverseno
vercoseno
covercoseno
semivercoseno
semicovercoseno
exsecante
excosecante
Eran utilizadas en construcción de vías férreas, procesado de señales, navegación, astronomía.

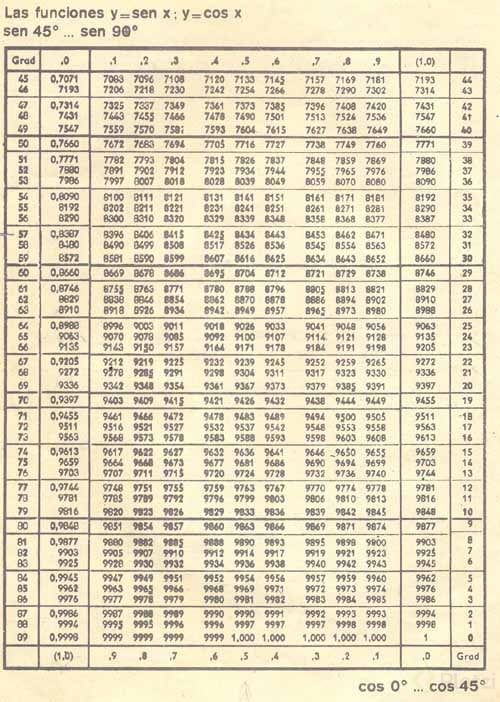

Al no tener el poder computacional de hoy, era útil contar con razones adicionales, dado que los cálculos se hacían mediante tablas trigonométricas:
Ahora que tenemos computadoras prácticamente en cualquier lado, es muy fácil realizar los cálculos trigonométricos, así que la mayoría de estas razones ha ido cayendo en desuso.
Sólo nos quedamos con seno, coseno, tangente, cotangente, secante y cotangente. Aunque en algunos países ya sólo se usan seno, coseno y tangente.
En realidad, sólo hay una función trigonométrica, el seno, las demás se derivan de esta:
Ahora me hacen más sentido las identidades trigonométricas. Realmente no conocía el verseno ni el coverseno y como estos son necesarios para el calculo del coseno y demás funciones trigonométricas. Super interesante!
