Traduce diagramas de flujo a código en lenguajes de programación

Clase 46 de 47 • Curso Básico de Algoritmos y Pensamiento Lógico

Contenido del curso

Introducción a los algoritmos

Tipos de datos y operadores lógicos

Estructuras de control

Encapsula tu código en funciones

Traduce tus algoritmos a lenguajes de programación

Conclusiones

47
Próximos pasos para aprender programación profesionalmente
00:29 min

Tomar examen

Ya estás lista para interpretar diagramas de flujo y llevarlos a código. Te recomiendo que primero lo leas, lo interpretes e identifiques qué elementos necesitas para hacer que funcione como una aplicación. Recuerda que todos los procesos de nuestra vida diaria los podemos llevar a cabo en código y esta será tu oportunidad para demostrarlo.

Usa tu creatividad y traduce a tu lenguaje de programación favorito los siguientes diagramas, puedes imprimir en consola las entradas y salidas hasta crear una interfaz para cada situación. ¡Todo es posible! Compárteme tus resultados en los comentarios.

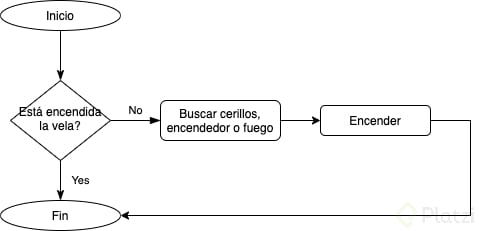

Encender una vela

En el siguiente diagrama verás el flujo del proceso para encender una vela,

Cuenta regresiva

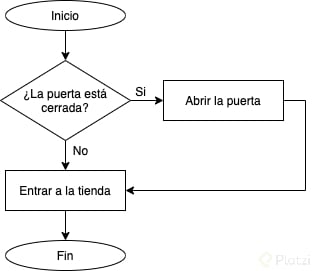

Entrar a una tienda

Realizar la compra de zapatos

Validar si una persona es mayor de edad

Comentarios

Miguel Andres Rendon Reyes

student•

Está rico el reto, lo hago cuando termine mi sesión el hospital del derrame cerebral que me dió tratando de hacer este curso en dos horas

Anthony Gabriel Gonzalez Sanchez

student•

que agradable sujeto

Olga Milena Blanco Matías

student•

JAJAJAJA me encanto tu comentario. sufrir un derrame es lo menos que puede suceder viendo en un solo curso todos los lenguajes de programacion y una sin haber visto ni uno de ellos, es mas, yo llegue a este curso fue para empezar por pensamiento logico porque razonar un problema es bien jodido y no he logrado esto mucho menos se logra programar un diagrama en un lenguaje sea cual sea. Muchco estudio mucha dedicacion a estos cursos, veo que escribiste hace dos meses espero ya estes volando en algun lenguaje, me gustaria saber donde vas, un saludo

Carlos Eduardo Gomez García

teacher•

Cuenta regresiva en PHP

$cantidadSegundos = 300;

do {
    echo $cantidadSegundos . "\n";
    $cantidadSegundos -= 1;
} while($cantidadSegundos > 0);

. Entrar a una tienda en Python

puerta_cerrada = True;

if puerta_cerrada:
    abrir_puerta();

entrar_a_la_tienda();

. Realizar la compra de zapatos en JavaScript


entrarATienda()

do {

    eligeUnZapatoQueGuste()

}while(noHayaDeNuestraTalla());

comprarZapato();

. Validar si una persona es mayor de edad en C


#include <stdio.h>

int main() {

    int edad = 15;

    if (edad >= 18) {
        printf("Sí es mayor de edad");
    }
    else {
        printf("Aún es menor de edad");
    }

    return 0;
}

Norberto Valdeon

student•

Te completo con Java

class Main {
  public static void main(String[] args) {

  int edad=0;

    if(edad>=18){
      System.out.println(" Si es mayor de edad");
      }else {
      System.out.println("Aún es menor de edad");
    }
  }
}```

Jefferson Henao Monsalve

student•

Muchas gracias

Usuario anónimo

user•

💙 Utilizando Dart para representar cada diagrama de flujo con funciones. DartPad para ver el funcionamiento del código: https://dartpad.dev/

//Principal
void main(){
  encenderVela(velaEncendida: false);
  cuentaRegresiva(cantidadSegundos: 300);
  entrarTienda(puertaCerrada: false);
  comprarZapatos(estiloZapato: true, talla: true);
  mayorEdad(edad: 20);
}
//Encender una vela
void encenderVela({bool velaEncendida}){
  if(!velaEncendida){
    print("Buscar cerrillos, encendedor o fuego");
    velaEncendida = true;
  }
}
//Cuenta regresiva
void cuentaRegresiva({int cantidadSegundos}){
  do{
    cantidadSegundos -= 1;
    print(cantidadSegundos);
  }while(cantidadSegundos != 0);
}
//Entrar a una tienda
void entrarTienda({bool puertaCerrada}){
  if(puertaCerrada){
    puertaCerrada = true;
  }else{
    print("Entrando a la tienda");
  }
}
//Realizar la compra de zapatos
void comprarZapatos({bool estiloZapato, bool talla}){
  if(!estiloZapato & !talla){
    print("Comprar Zapato");
  }else{
    print("Talla no encontrada");
  }
}
//Validar si una persona es mayor de edad
void mayorEdad({int edad}){
  if(edad >= 18){
    "Si es mayor de edad";
  }else{
    "Aun es menor de edad";
  }
}

Obed Paz

student•

Se ve muy bonito Dart 💙🤗

Cristian Mauricio Baron Castiblanco

student•

Oye bro pregunta, en el codigo de cuenta regresiva donde se define que sean 300 segundos? muchas gracias por tu aporte, porque esta excelente para alguien como yo que no puede hacer este ejercicio porque hasta ahora esta aprendiendo jaja :( gracias! ♥

Antonio Demarco Bonino

student•

Al fin se logró. Paso uno por uno los códigos en Python:

Encender una vela

vela = "¿La vela está encendida? 1 es Si o 2 es No "

opcion = int(input(vela))

if opcion == 1:
    print("Vela encendida. FIN.")

elif opcion == 2:
    print("Anda a buscar un encendedor ¿Apareció? Perfecto ahora a encender la vela.")

    vela_on = "¿Encendiste la vela? 1 es Si o 2 es No "

    opc_dos = int(input(vela_on))

    if opc_dos == 1:
        print("Vela encendida. FIN.")

    elif opc_dos == 2:
        print("Encendela y terminemos con el programa. FIN.")

    else:
        print("Coloca una opción válida. 1 es Si y 2 es No. ")

else:
    print("Volve a iniciar el programa y coloca una opción válida. 1 es Si y 2 es No. ")

Cuenta regresiva

def regcuenta(comienzo):

    comienzo = comienzo - 1

    if(comienzo > 0):
        print(comienzo)
        regcuenta(comienzo)

    else:
        print("LLEGAMOS AL FIN")

regcuenta(int(input("Cuenta regresiva. Debemos comenzar desde el 300. Coloca así el número ---> ")))

Tienda

tienda = "¿La puerta de la tienda está cerrada? 1 es SI 2 es NO "

opcion = int(input(tienda))

if opcion == 1:
    print("Abre la puerta ¿Lo hiciste? 1 es SI 2 es NO ")

    abrirDoor = "Abrila YA! "

    abrir_puerta = int(input(abrirDoor))

    if abrir_puerta == 1:
        print("Puerta abierta. Pasa. Fin del programa.")

    elif abrir_puerta == 2:
        print("No quiero. Me voy a otro lado. Fin del programa.")

    else:
         print("Coloca una opción válida. Fin del programa.")

elif opcion == 2:
    print("Pasa. Fin del programa.")

else:
    print("Coloca una opción válida. Fin del programa.")

Zapatos

ingreso = """
Ingreso a la tienda y me atienden.
Me dan modelos a ver
1) Te gustan = opción 1
2) No te gustan = 2
"""

pop = True;
while pop == True:
    atencion = int(input(ingreso))

    if atencion == 1:
        print("Me gusta. Me voy a probar el talle.")

        tamano = "¿Este talle te queda bien? Opción 1 Si. Opción 2 No."

        rock = True;
        while rock == True:
            talle = int(input(tamano))

            if talle == 1:
                print("Me lo llevo. Fin.")
                pop = False
                rock = False

            elif talle == 2:
                print("No me queda. Traeme otro talle.")

            else:
                print("Coloca una opción válida. Elige entre 1 o 2. ")

    elif atencion == 2:
        print("No me gusta. Traeme otro modelo.")

    else:
        print("Opción no válida. Elige entre 1 o 2. ")

Mayoría

edad = """
¿Qué edad tienes?
Colocala aquí:
Tengo la edad de...
 """

aos = int(input(edad))

if aos >= 18:
    print("Sos un adulto ya. Felicitaciones. Podes beber, comer, amar y votar.")

elif aos < 18:
    print(f"Sos menor. Te faltan {18 - aos} años para ser adulto.")

Beder Danilo Casa Condori

student•

bien hecho

Cristian Gallego

student•

Gracias, me ayudaste mucho.

David Rolando Balderramos Mendoza

student•

Mis soluciones en JavaScript.

(Resubido por problemas de eliminación involuntaria)

function encenderVela(estadoVela){
  if(!estadoVela){
    console.log("Buscar Zippo");
    console.log("Encendiendo vela...");
    estadoVela = true;
  }
  console.log("Estado vela: " + estadoVela + " (ON)");
}

function cuentaRegresiva(cantidadSegundos){
  while(cantidadSegundos > -1 ){
    console.log("Segundos: " + cantidadSegundos);
    cantidadSegundos -= 1;
  }
}

function entrarTienda(estadoPuerta){
  if(estadoPuerta){
    console.log("Abrir puerta");
  }
  console.log("Entrar a la tienda");
}

function comprarZapatos(talla){
  let encontrar = 0;
  while(!talla){
    console.log("Entrar a tienda...");
    console.log("Elegir zapato que nos gusta...");
    encontrar = prompt("¿Zapato de nuestra talla [Si = 1, No = 0]");

    if(encontrar == 1){
     talla = true;
    }
  }
  console.log("Comprar los zapatos :)")
}

function mayorEdad(edad){
  if(edad < 18){
    console.log("Menor de edad");
  }else{
    console.log("Mayor de edad");
  }
}

//encenderVela(false); //false = La vela esta OFF, true = la vela está ON.
//cuentaRegresiva(300); //Se debe inicializar en 300.
//entrarTienda(false); //true = Puerta cerrada, false = puerta abierta.
//comprarZapatos(false); //se debe inicializar en false.
//mayorEdad(20); //Ingresar la edad deseada.

Para subir el código y que se vea así: haz clic en la etiqueta "Código" e inserta tu código dentro.

Alexis Eduardo Mora Gonzalez

student•

Bendito sea el creador.

Angie Garcia

student•

let zapato=34


function comprar_zapatos (result){
console.log("entro ala tienda ")
console.log("elijo un estilo de zapatos que me guste, ¿hay mi talla? ")
    if (result <=39) {
       return "comprar zapatos"
    }
    else  {
     (console.log("escoje otros no hay talla mayor a 39"),
     result <=39)
      return "compro zapatos porfin"
    }
}
     console.log( comprar_zapatos(zapato))

Angela Maria Ortega Ayala

student•

Miguel Andres Rendon Reyes

student•

Loco, los Croydon son lo mejor, larga vida Croydon xD

Natali Rodríguez

student•

🕯️ La vela que necesitamos para aprender a programar XD 🕯️ 🕯️ 🕯️ 🕯️ 🕯️ 🕯️ 🕯️ 🕯️ 🕯️ 🕯️ 🕯️ 🕯️ 🕯️ 🕯️ 🕯️

Kenyi Julberht Hancco Quispe

student•

En Python "Validar si una persona es mayor de edad":

def años():
    edad = int(input('¿Cuanos años tienes?: '))
    if edad >= 18:
        print('Eres mayor de edad')
    else:
        print('Aún eres menor de edad')

if __name__ == '__main__':
    años()

Christopher Eder Chantres Justo

student•

Hola a todos, les comparto mi código y la imagen:

def validaAdulto(años):
  if años < 18:
    print("Aún no puedes comprar alcohol, bye.")
    exit()
  else:
    print("Ya eres todo un peludo, ¡¡A comprar cheveees!!")
    exit()

edad = int(input('¿Edad?\n'))
validaAdulto(edad)

Nelson Cardozo

student•

Edad en javascript

var edad = 0;
if (edad >= 18) {
  console.log("Puede pasar");
}
else {
console.log("no puede pasar");
}
edad(19)

Kenyi Julberht Hancco Quispe

student•

En Python "Encender una vela":

def encender_vela():
    vela = input('¿La vela esta encendida? SI o NO: ')
    vela = vela.upper()
    if vela == 'SI':
        print('La vela está encendida')
    else:
        print('''
        PASOS PARA ENCEDER UNA VELA:
        1. Bucar cerillos
        2. Encender fuego
        3. Vela encendida''')

encender_vela()

Daniel Alberto Vega Bejarano

student•

Gracias, yo le hice una modificación y a mi me funcionó de esa manera: def encender_vela(): vela = 1 if vela == 0: print('La vela está encendida') else: print(''' PASOS PARA ENCEDER UNA VELA: 1. Bucar cerillos 2. Encender fuego 3. Vela encendida''')

encender_vela()

Óscar Mauricio Hernández Montaño

student•

public class ejercicios41 {

public static void main(String[] args){
    int edad = 7;
    mayoriaEdad(edad);
    boolean vela = true;
    velaEncendida(vela);
    int segundos = 5;
    cuentaRegresiva(segundos);
    boolean puerta = false;
    puertaAbierta(puerta);
}

public static void mayoriaEdad(int edad){
    if(edad >= 18){
        System.out.println("Es mayor de edad");
    } else {
        System.out.println("Es menor de edad");
    }
}

public static void velaEncendida(boolean vela){
    boolean fuego = false;
    if(vela){
        System.out.println("La vela está encendida");
    } else{
        System.out.println("La vela está apagada, busca fuego y enciéndela");
        if(fuego == false){
            System.out.println("Buscado fuego....");
            fuego = true;
        }
        if(fuego){
            System.out.println("Ahora que hay fuego puedes prender la vela");
            vela = true;
        }
        System.out.println("La vela está encendida ahora");
    }
}

public static void cuentaRegresiva(int segundos){
    int cuenta = segundos;
    while(cuenta > 0){
        System.out.println("Cantidad de segundos: " +cuenta);
        cuenta--;
    }
    System.out.println("Se acabó el tiempo");
}

public static void puertaAbierta(boolean puerta){
    boolean empujar = false;
    if(puerta){
        System.out.println("La puerta está abierta");
    }
    else{
        System.out.println("La puerta está cerrada, empújela");
        empujar = true;
        if(empujar){
            System.out.println("La puerta está abierta ahora, ingrese");
        }
    }
}

}

Jonathan Cardona

student•

Todos muy chéveres, aun sigo trabajando los otros pero alcance a terminar rápido el de la tienda. Espero les guste!

#Diagram flow to enter a store
intentos = 0;

while intentos < 2:
    intentos = intentos + 1
    print ("")
    print ('Bienvenido a la Platzi Store')
    print ("")
    usuario1 = str(input('Hola! Dinos tu nombre: '))
    door_status = int(input('En que estado encuentras la puerta? Indica 1.Cerrado 2.Abierto '))
    print ("")
    if door_status == 1:
        print(f'{usuario1} Oh! lo sentimos regresamos en una hora')
        print ("Puedes volver luego y abrir la puerta")
        print ("")
    elif door_status == 2:
        print(f'¡Genial {usuario1} puedes entrar a la tienda')
        print ("Disfruta de la experiencia y aprovecha nuestras inigualables promociones")
        print ("")
        break
    else:
        print ("No comprendemos tu elección por favor elige una opción valida")
        print ("")

    if intentos == 2:
        print(f'Lo Sentimos {usuario1}')
        print('Ya no tienes mas intentos de elegir una opción valida')
        print("")
        break

Miguel Andres Rendon Reyes

student•

Para que haya un espacio, no le puedes poner un \n? o no te da?

Matias Acosta

student•

#Python
#Encender una vela
def encenderVela(estado = 'apagada'):
	if estado == 'apagada':
		print('Encendiendo la Vela'
		print('La vela ahora esta encendida')
	elif estado == 'encendida'
		print('La vela ya esta encendida')

encenderVela('apagada')

Ian Camu

student•

Por mas que lo intente no logre hacer que funcione el primer diagrama en javascript. Alguna recomendacion teniendo en cuenta el codigo que escribi?

let vela;
vela = prompt("La vela esta encendida?","No")
if (vela = "No") {
	let vela = false;
}
else {
	let vela = true;
}

switch(vela) {
	case vela = true:
		alert("Fin del programa");
	break;

	case vela = false:
		alert("La vela esta apagada, ve a buscar algo para prenderla");
		confirm("Ya tienes fuego, deseas encender la vela?");
	break;
}

Bulmaro Arellano Navarrete

student•

Hola,

Pruébalo de la siguiente manera:

let vela;
vela = prompt("La vela esta encendida?","No");
if (vela =="No") {
    vela = false;
}
else {
	 vela = true;
}

switch(vela) {
	case vela = true:
		alert("Fin del programa");
	break;

	case vela = false:
		alert("La vela esta apagada, ve a buscar algo para prenderla");
		confirm("Ya tienes fuego, deseas encender la vela?");
	break;
}

Saludos

Andres Gordon

student•

Hola :smile:, cuando tengo problemas en los que me estanco aplico una tecnica de resolucion de problemas que ya no tengo muy claro donde lo aprendi pero funciona muy bien.

Respiro profundo.
Escribo en una hoja una lista de lo que estoy seguro que esta pasando.
Despues reviso la lista una a una para descubrir si en realidad esta pasando lo que escribi.

El secreto es enfocarse en un problema a la vez, los demas problemas tendran su tiempo.

Espero sea de ayuda :smile:

Nahun Fernando Oseguera Villalobos

student•

Mi codigo en Pyton paraa la cuenta regrasiva

import time
def regcuenta(comienzo):

    if(comienzo >= 0):
        print(comienzo)
        comienzo = comienzo - 1
        time.sleep(0.01) #Sleep for 0.02 seconds
        regcuenta(comienzo)

    else:
        print("FINAL")


num = int(input("Cuenta regresiva, desde que numero vas a comenzar --> "))
regcuenta(num)```

Samuel Garcés Orrego

student•

hola, yo lo hice un poco mas corto, espero que les sirva.

print("hola mundo")
cantidad_segundos = 300
while cantidad_segundos >-1:
  print(cantidad_segundos)
  cantidad_segundos -= 1
print("fin.")


>

Diego Fernando Torres Coy

student•

Validar la edad de una persona

def eval_age():
    age=int(input('Escribe tu edad: '))

    if age >= 18:
        print('Si es mayor de edad')

    else:
        print('Aun es menor de edad')

    return age

if __name__ == '__main__':
    eval_age()

Cuenta regresiva

def cuenta_reg(contador):
    contador=contador - 1

    if contador > 0:
        print(contador)
        cuenta_reg(contador)

    else:
        print('Boom')


if __name__ == '__main__':
    contador=300
    cuenta_reg(contador)

Kenyi Julberht Hancco Quispe

student•

En Python "Entrar a una tienda":

def entrar_tienda():
    tu = input('¿La puerta esta cerrada?: SI - NO \n')
    tu = tu.upper()
    if tu == 'SI':
        print('Abrir puerta 🚪')
    else:
        print('Entrar a la tienda 🏪')

entrar_tienda()

Traduce diagramas de flujo a código en lenguajes de programación

Introducción a los algoritmos

¿Qué aprenderás sobre algoritmos y pensamiento lógico?

La importancia de entrenar tu pensamiento lógico

¿Qué entiende una computadora?

¿Qué es el sistema binario?

Metodología para construir un algoritmo: requerimientos y proceso mental

Tipos de datos y operadores lógicos

¿Qué son variables y constantes?

¿Qué son Bits y Bytes?

Identifica las variables según los requerimientos de negocio

Strings (texto) y concatenación

Números y operaciones matemáticas básicas

Operaciones matemáticas compuestas: paréntesis y orden de evaluación

True y false: booleanos y tablas de la verdad

Arrays y funciones sobre arrays

¿Cómo diseñar algoritmos con diagramas de flujo?

Define el tipo de dato según los requerimientos de negocio

Estructuras de control

If y Else: condicionales y comparaciones para proteger tus algoritmos

Switch y Case: condicionales en forma de casos

Excepciones y errores: Throw y Try Catch

¿Qué es un ciclo? While, For y Do While

Diagrama de flujo con condicionales

Diagrama de flujo con ciclos

Tutorial de algoritmos de programación

Diseña algoritmos para resolver problemas de tu vida diaria

Encapsula tu código en funciones

¿Cómo desarrollar tu lógica de programación?

¿Qué es una función?

Modularización de código

Flujo de funciones para encapsular algoritmos

Nomenclaturas de programación: camelCase, PascalCase, snake_case

¿Qué es recursividad? Funciones que se llaman a sí mismas

Convierte algoritmos con ciclos a funciones recursivas

Resolviendo acertijos

Traduce tus algoritmos a lenguajes de programación

Diferencias entre lenguajes de programación

Cómo escribir código en cualquier lenguaje de programación

Cómo programar en JavaScript, Python y PHP

Introducción al ejercicio en JavaScript

Programando en JavaScript

Introducción al ejercicio en Python

Programando en Python

Introducción al ejercicio en PHP

Programando en PHP

Cómo programar en Java y Lenguaje C

Introducción al ejercicio en Java

Programando en Java

Introducción al ejercicio en C

Programando en Lenguaje C

Traduce diagramas de flujo a código en lenguajes de programación

Conclusiones

Próximos pasos para aprender programación profesionalmente
