Programar microcontroladores no es solo escribir código: requiere conocer el hardware que vas a utilizar, desde el chip hasta los sensores y actuadores que darán vida a tus proyectos. Aquí se explican los componentes físicos fundamentales para trabajar con microcontroladores PIC, sus grabadores y los periféricos más comunes que puedes integrar en tus diseños.

¿Qué es el microcontrolador y cómo se presenta físicamente?

El microcontrolador es el chip central de cualquier proyecto embebido. Físicamente, es un componente con serigrafía en la parte superior donde aparece el modelo y la marca [0:18]. Dentro de este pequeño encapsulado se encuentran todos los periféricos que se describen en el datasheet: puertos de entrada y salida, temporizadores, módulos de comunicación y más.

El empaquetado más común para prototipado es el DIP (Dual Inline Pin) [0:38], que consiste en dos filas paralelas de pines diseñadas para insertarse directamente en un protoboard o en un circuito impreso. Este formato facilita el trabajo manual y las pruebas rápidas.

¿Qué grabador de microcontroladores necesitas?

Para transferir tu programa desde el IDE al chip, necesitas un grabador de microcontroladores. El dispositivo recomendado es el PICKit 4 [1:03], fabricado oficialmente por Microchip, que trabaja en conjunto con MPLAB IDE. Cuenta con pines en la parte inferior que se conectan directamente al microcontrolador para realizar la programación.

¿Cuál es la diferencia entre grabadores oficiales y genéricos?

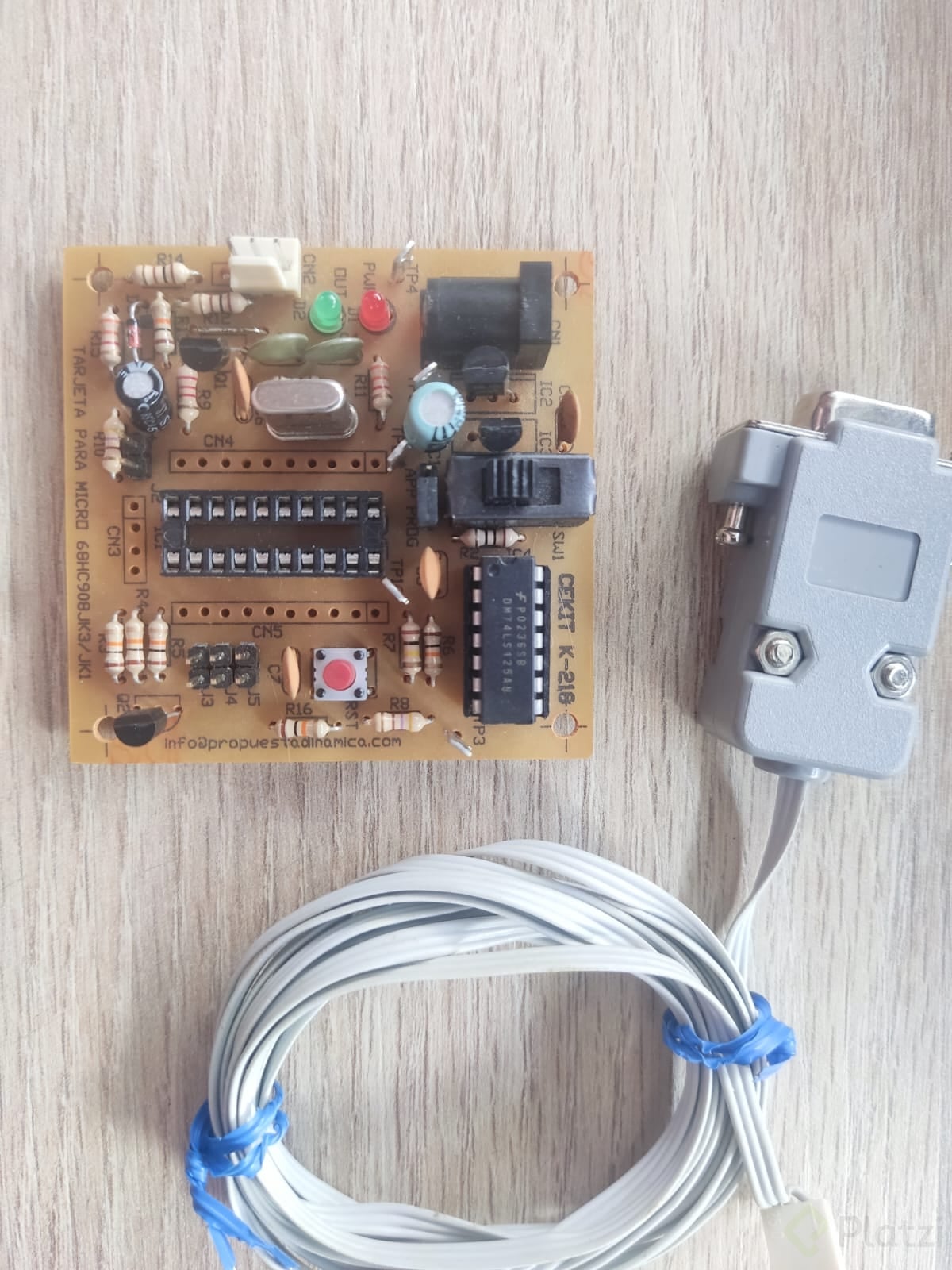

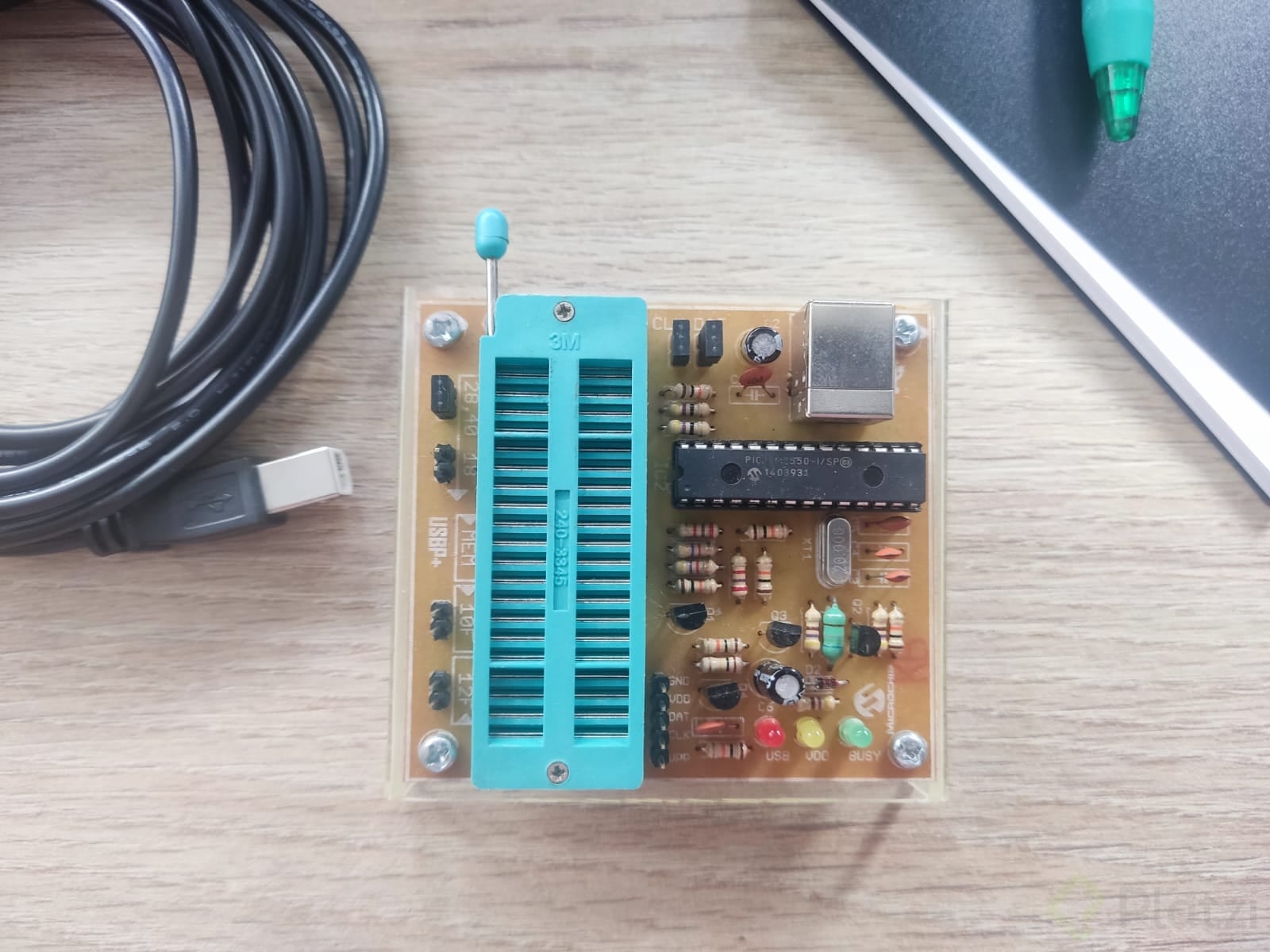

Existen versiones genéricas que imitan al PICKit 3 [1:23] y se consiguen a menor precio en tiendas como MercadoLibre o tiendas de electrónica locales. Sin embargo, hay un riesgo real: algunos clones fallan prematuramente. La recomendación es verificar que el grabador tenga un modelo identificable para poder consultar documentación en línea.

Un dato práctico importante: en MPLAB IDE, muchos grabadores genéricos funcionan seleccionando la opción PICKit 3 como programador [2:18]. Los modelos más antiguos pueden requerir que elijas PICKit 2. El PICKit 4, al ser más reciente, aún no tiene tantos clones disponibles.

¿Qué sensores puedes conectar a un microcontrolador PIC?

Los sensores son los ojos y oídos de cualquier sistema embebido. Algunos ejemplos mostrados son:

Sensor óptico-reflectivo: emite un haz de luz que rebota en un objeto y mide el ángulo de retorno para calcular la distancia [2:56]. Si la luz no regresa, no hay objeto presente.
Sensor PIR (Passive Infrared): captura snapshots de ultrabaja resolución del entorno y los compara en el tiempo [3:18]. Cuando detecta variaciones en los bits de la imagen, interpreta que hubo movimiento. Se usa ampliamente en baños autónomos, pasillos de edificios y sistemas de iluminación automática [3:52].
Sensor de humedad en tierra: se entierra directamente en el suelo y entrega una señal a través de sus pines que indica el nivel de humedad [4:44].

¿Qué actuadores y estructuras mecánicas puedes integrar?

Más allá de los sensores, los microcontroladores pueden controlar actuadores que ejecutan acciones físicas.

Bomba de agua: un componente simple que se controla con dos cables y permite bombear agua a través de una manguera [4:28]. Combinada con el sensor de humedad, forma la base de un sistema de riego automático de plantas.
Motores DC con kit de movilidad: incluyen brackets de montaje, ruedas y una rueda loca que funciona como punto de apoyo tipo triciclo [5:08]. Este tipo de kit permite construir prototipos móviles como robots seguidores de línea o vehículos autónomos.
Sistemas de montaje o brackets: piezas diseñadas a la medida para fijar sensores sobre estructuras mecánicas [5:40].

El mundo de la electrónica ofrece componentes para prácticamente cualquier aplicación. Lo que marca la diferencia es saber programar, tener creatividad y entender que todo se puede medir si encuentras el sensor correcto [5:55]. Si te interesa ver un proyecto completo de riego automático con estos componentes, comparte tu opinión en los comentarios.
