Los cables de par trenzado son el alma de la comunicación en red, ya que actúan como conexión entre dos dispositivos físicos. Hace poco exploramos aspectos de la capa física y ahora nos sumergiremos en esta pieza esencial: ¡comprende cómo estos cables sencillos, pero eficaces mantienen el flujo de datos!

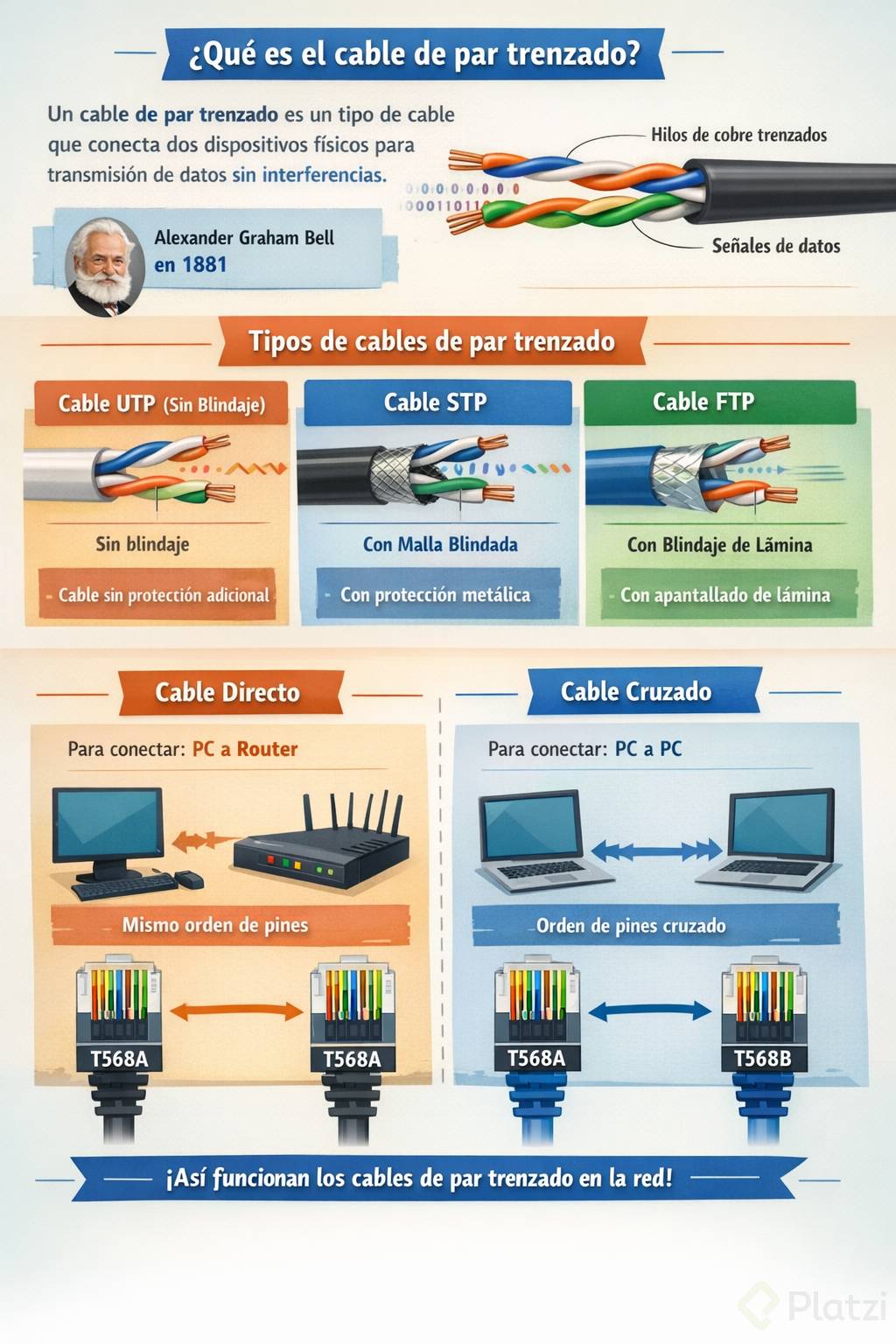

¿Qué es el cable de par trenzado?
Un cable par trenzado es un tipo de cable diseñado para proporcionar una comunicación sin interferencias, al tiempo que combate la diafonía entre hilos adyacentes. Alexander Graham Bell inventó este artefacto en 1881 y allí fue cuando las telecomunicaciones iniciaron una nueva era.
Con dos conductores eléctricos aislados entrelazados, este tipo de cable se utiliza en todo el mundo para transmitir señales de datos a través de largas distancias y garantizar un funcionamiento fiable; también contiene dos conductores eléctricos que están fabricados normalmente de cobre. Está diseñado para evitar la interferencia externa de señales y la diafonía de otros cables a su alrededor.
Al ser un dispositivo físico, este se ve limitado en sus propiedades de transmisión por la distancia. El rango en el cual se ve afectada la transmisión de información es de 100 metros.
Tipos de cable par trenzado
Los tipos de cable par trenzado ofrecen una solución ideal para muchas aplicaciones de telecomunicación. Esto se debe a su versatilidad, fiabilidad y bajo costo.
UTP
El cable de par trenzado sin blindaje o UTP es un tipo de cable par trenzado que está compuesto por dos hilos conductores entrelazados entre sí. Su diámetro es mucho menor que el de los cables individuales, lo que reduce la susceptibilidad a las interferencias electromagnéticas, el ruido y la interferencia crosstalk. Esta característica hace que los cables UTP sean ideales para medios ambientes en los que no hay mucha interferencia.
STP
En cambio, los cables STP, o Cables de Par Trenzado con Blindaje, están compuestos por un par trenzado conformado por dos hilos conductor y recubierto con una malla metálica aislante. Esta malla es la encargada de prevenir interferencias electromagnéticas y algunos otros problemas de distorsión asociados a los cables UTP.
Estos cables permiten transmitir datos a velocidades muy elevadas - superiores a 10 GB/s - y son ampliamente utilizados en entornos industriales para conectar dispositivos dentro de redes locales, trabajos informáticos y circuitos electrónicos.
FTP
Los cables FTP o Cables de par trenzado con blindaje, son una variación del cable par trenzado convencional. Están compuestos por dos hilos conductores entrelazados, igual que en el caso de los cables UTP, pero incorporan un revestimiento metálico aislante alrededor de su estructura para mejorar la inmunidad ante interferencias externas.
Este recubrimiento metálico permite prevenir problemas de señal que pueden ser causados por dispositivos eléctricos o líneas telefónicas, lo que los hace especialmente útiles para entornos industriales y en los que hay mucha interferencia electromagnética.
Categorías de cable par trenzado
Existen diferentes categorías de cables de par trenzado. Estas categorías están divididas principalmente en las velocidades de transferencia que pueden realizar su ancho de banda y el blindaje que posee alrededor el cable para asegurar una mejor comunicación. Puedes ver más información en la siguiente tabla.
Las categorías que se usan normalmente para crear cables de red Ethernet son de la categoría 5 a la categoría 6 por su costo y manipulación. Los cables de categorías superiores se usan en otro tipo de infraestructuras, además de que su costo es mucho más elevado.
Para conectar dos dispositivos físicos en la red es necesario que al final de estos cables se inserte un conector RJ-45. Este conector cubrirá los 4 pares trenzados de cables asignando un pin a cada filamento, en total 8 pines numerados de la siguiente forma:

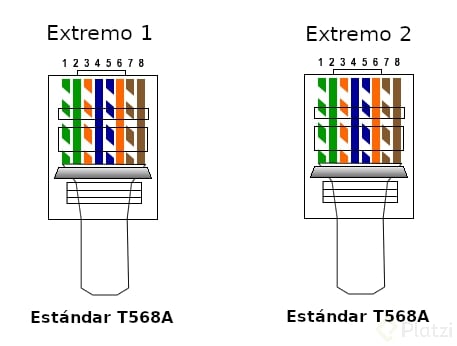

Crear la conexión de pines en un conector RJ-45
Existen diferentes estándares que se pueden seguir para configurar el orden de los cables dentro de un conector RJ-45, los más comunes son el estándar T568A y T568B, el estándar más común de emplear es el T568A. La única diferencia entre estos dos estándares es la posición de los cables verdes y naranjas, cómo se ve a continuación:
Una vez tienes configurados los pines dentro de tu conector, lo siguiente es sellar los cables con los pines a través de una herramienta especial llamada pinza ponchadora.
Sin embargo, la información que sabemos hasta ahora no es suficiente para que nuestro cable de red funcione, para ello, debemos saber si los dispositivos son del mismo tipo, por ejemplo de un PC a otro PC. Si estos son diferentes (de un PC a un router) se usa una configuración diferente en cada extremo. Dependiendo del caso utilizaremos un cable directo o un cable cruzado.
Cable directo
Este cable se utiliza cuando queremos conectar un dispositivo de la red a un dispositivo de enrutamiento, como puede ser el caso de nuestra computadora al router de nuestra casa. Como puedes notar ambos dispositivos son diferentes.
La configuración de pines debe ser la misma en ambos extremos del cable, por lo que su dirección no cambia, ya sea que emplees el estándar T568A o el T568B. En la siguiente imagen puedes ver un ejemplo más claro:
Cable cruzado
Este cable se utiliza cuando queremos conectar dos dispositivos similares, como dos computadoras, dos routers o dos hubs. Se llama cruzado pues la dirección cambia de un extremo a otro.
La configuración de pines debe ser diferente en ambos extremos del cable y es aquí donde vemos la utilidad de que existan dos estándares diferentes. En un extremo emplearemos el estándar T568A y en el otro el T568B. En la siguiente imagen puedes ver un ejemplo más claro:
Ahora ya sabes de qué está hecho un cable de red y la importancia que tiene dentro de la capa física, incluso si quisieras podrías crear uno. Dejaremos eso para otra ocasión, y continuaremos explorando las diferentes capas de red.
¡Nos vemos en la siguiente clase!
Cables de Par Trenzado: Tipos, Usos y Conexiones RJ-45
Un ejemplo súper sencillo de el porque hay que trabajar con estándares en cableado (porque técnicamente puedo poner los cables en cualquier orden y mientras ambas puntas sean iguales se pasa electricidad).
Imagínate que se cortó uno de los extremos de un cableado que ya está instalado y no está el conector para recrear el orden de los alambres y no tienes acceso a la otra punta, con saber con qué estándar está puedes reparar la punta sin problemas.
.
Actualmente el que más se usa es el 568B de hecho muchos cables vienen con ese estándar impreso en la cubierta.
.
Otra detalle importante saber, si se corta un cable a la mitad no se pueden unir los alambres como cualquier cable eléctrico (en algunos casos funciona, pero pierde mucho la calidad el cable) lo correcto es poner conectores en ambas puntas y juntar el cable con una copla RJ45
Sólo complementaría la información, que la idea es diferenciar los tipos de cableados (568A-568B), dependiendo en donde se utilicen. Así un instalador de cableado sabe que utilizar. Por ejemplo:
.
Instalaciones en instituciones (universidades, gobierno, etc.)---568B
.
Así cuando llegas a reparar un extremo y no está el cable,,, no tienes que ir al otro extremo para saber que norma se esta utilizando en ese lugar.
.
Espero se entienda la idea...
IEEE 802 del Institute of Electrical and Electronics Engineers desarrollar estándares de redes de área local (LAN) y redes de área metropolitana (MAN), principalmente en las dos capas inferiores del modelo OSI. Subdivide la capa de enlace en dos subniveles: el de Enlace Lógico (LLC), recogido en 802.2, y el de Control de Acceso al Medio (MAC), subcapa de la capa de Enlace Lógico.
Yo vi este tema en una clase de la universidad.
Pero como estamos en pandemia no pudimos desarrollar la practica en si por la falta de material y para prevenir el salir.
Me toco hacer un reporte de como se realiza jaja pero si quede con las ganas de poder ponchar un cable.
Muchas Gracias por la información Quetzally :)
Algunas tarjetas de red son capaces de detectar que tipo de conexión se esta tratando de hacer por lo que ya no es necesario hacer un cable cruzado para conectar dos dispositivos similares
Lo que realmente debemos tener en cuenta al momento de escoger un Cable directo o un Cable cruzado es ver si los dispositivos se encuentran en la misma capa del modelo.... 🤔Como así? Sencillo.... 👌Usaremos ++Directo ++( aunque parezca lo contrario ) cuando los dos dispositivos estén en diferentes capas... por ejemplo un Router Capa 3 y un Switch Capa 2..... Y usaremos un ++Cruzado++ cuando los dos dispositivos estén en la misma capa por ejemplo dos Routers o dos computadoras 💻
alguien me podría solucionar esta duda
¿El rango en el cual se ve afectada la transmisión de información es de 100 metros.?
ose si tengo una oficina que esta maso menos 300 metros que debería a usar ? o esta bien por que en realidad esta en el mismo edificio
Hola no importa si estas o no en el mismo edificio lo importante es no sobrepasar los 100 metros, si tienes necesidad de necesitas mas distancia, lo recomendable sería usar Fibra Óptica.
Cable de par trenzado: tipos, categorías y conexiones
Introducción al cable de par trenzado
El cable de par trenzado es uno de los tipos de cableado más comunes utilizados en redes de comunicación. Consiste en pares de hilos de cobre entrelazados que transportan señales eléctricas. El trenzado de los hilos ayuda a reducir la interferencia electromagnética y la diafonía entre los pares adyacentes.
Tipos de cable de par trenzado
Hay tres tipos principales de cable de par trenzado: UTP (Unshielded Twisted Pair), STP (Shielded Twisted Pair) y FTP (Foiled Twisted Pair).
UTP (Unshielded Twisted Pair)
El UTP es el tipo más común de cable de par trenzado. No cuenta con ninguna capa de blindaje adicional, lo que lo hace más económico y fácil de instalar en comparación con los otros tipos. Sin embargo, su falta de blindaje lo hace más susceptible a la interferencia electromagnética.
STP (Shielded Twisted Pair)
El STP tiene una capa de blindaje metálico que cubre los pares de hilos trenzados. Este blindaje proporciona una mayor protección contra la interferencia electromagnética y permite una mayor velocidad de transmisión de datos en comparación con el UTP. Sin embargo, su instalación y mantenimiento pueden ser más costosos y complicados.
FTP (Foiled Twisted Pair)
El FTP cuenta con una lámina metálica que envuelve todos los pares de hilos trenzados juntos, proporcionando un blindaje intermedio entre el UTP y el STP. Este tipo de cable ofrece una protección adicional contra la interferencia electromagnética y es adecuado para entornos con niveles moderados de ruido electromagnético.
Categorías de cable de par trenzado
Existen varias categorías de cable de par trenzado, que varían según la velocidad de transmisión de datos y el ancho de banda que pueden soportar. Algunas de las categorías más comunes incluyen:
Cat 5e: Soporta velocidades de hasta 1000 Mbps (1 Gbps) y un ancho de banda de hasta 100 MHz.
Cat 6: Soporta velocidades de hasta 10 Gbps y un ancho de banda de hasta 250 MHz en distancias cortas (hasta 55 metros).
Cat 6a: Soporta velocidades de hasta 10 Gbps y un ancho de banda de hasta 500 MHz en distancias de hasta 100 metros.
Cat 7: Soporta velocidades de hasta 10 Gbps y un ancho de banda de hasta 600 MHz, con una mayor protección contra la interferencia electromagnética gracias a su blindaje individual de cada par de hilos y su lámina metálica global.
Cat 8: La categoría más avanzada actualmente, soporta velocidades de hasta 25-40 Gbps y un ancho de banda de hasta 2000 MHz en distancias de hasta 30 metros. Este tipo de cable es adecuado para aplicaciones de alto rendimiento como centros de datos.
Conexión de pines en un conector RJ45

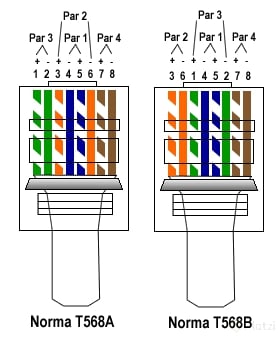

Para armar cables de par trenzado con conectores RJ45, es necesario seguir las normas de cableado T568A o T568B, que definen la asignación de pines en el conector. Ambas normas son compatibles entre sí, pero es importante mantener la consistencia en una instalación para garantizar la comunicación entre dispositivos.
Norma T568A
Blanco-Verde
Verde
Blanco-Naranja
Azul
Blanco-Azul
Naranja
Blanco-Marrón
Marrón
Norma T568B
Blanco-Naranja
Naranja
Blanco-Verde
Azul
Blanco-Azul
Verde
Blanco-Marrón
Marrón
Al realizar el cableado en un hogar u oficina, es importante utilizar la misma norma en todos los dispositivos para asegurar la comunicación correcta entre ellos. Si se mezclan las normas, los dispositivos podrían no comunicarse correctamente.
Herramientas para el armado de cables
Pinza crimpiadora o ponchadora
La pinza crimpiadora es una herramienta esencial para armar cables de par trenzado con conectores RJ45. Esta herramienta permite insertar los hilos en el conector y luego presionar o "crimpar" el conector para asegurar una conexión firme y estable entre los hilos y los pines del conector.
Tester de redes
Un tester de redes es una herramienta útil para verificar la continuidad y la correcta conexión de los cables de par trenzado. Al conectar los extremos de un cable al tester, este dispositivo verifica si la señal eléctrica puede pasar a través de cada uno de los pares de hilos y si la asignación de pines es correcta según la norma utilizada. El tester de redes puede ayudar a identificar y solucionar problemas en el cableado antes de conectar los dispositivos a la red.
Cable directo y cable cruzado
Cable directo
El cable directo es el tipo más común de cable de par trenzado, utilizado para conectar dispositivos de diferentes tipos, como un computador y un switch o un router. En un cable directo, los extremos del cable siguen la misma norma, ya sea T568A o T568B.
Cable cruzado
El cable cruzado se utiliza para conectar dispositivos del mismo tipo, como dos computadoras o dos switches, sin necesidad de un dispositivo intermedio. En un cable cruzado, un extremo del cable sigue la norma T568A y el otro extremo sigue la norma T568B. El cable cruzado permite el intercambio directo de datos entre dispositivos sin requerir un dispositivo adicional para gestionar la comunicación.
En conclusión, el conocimiento avanzado del cable de par trenzado, sus tipos, categorías y conexiones, así como el uso de las herramientas adecuadas, es esencial para armar una documentación de estándar y garantizar una correcta comunicación entre dispositivos en una red. Al mantener un lenguaje ameno y profundo, se facilita el aprendizaje y la comprensión de estos conceptos por parte de los alumnos avanzados.
La señal eléctrica se degrada significativamente y los paquetes de datos comienzan a perderse. Piensa en esto como gritarle a un amigo al otro lado de un campo enorme; eventualmente, tu voz se desvanece y la otra persona solo escucha el ruido del viento. En el mundo de las redes, este fenómeno físico se conoce como atenuación. A medida que los impulsos eléctricos viajan a través del cobre, la resistencia natural del material debilita la señal. Si superas este límite, el dispositivo receptor ya no podrá distinguir los datos útiles del ruido eléctrico de fondo, lo que resultará en desconexiones constantes o velocidades de transferencia extremadamente lentas. Si necesitas cubrir distancias mayores en tu infraestructura, la mejor forma de resolverlo es instalando dispositivos activos como switches o repetidores a mitad de camino para regenerar la señal, o dar el salto a la fibra óptica, que utiliza luz y puede viajar kilómetros sin perder calidad.
Entonces, los cables de par trenzado son esenciales en las redes LAN por su eficiencia y bajo costo, permitiendo la transmisión de datos mediante conexiones RJ-45 organizadas bajo estándares específicos.
Hola, Una pregunta en el caso de tener un Modem WIFI que me provee mi ISP si deseo ampliar la red WIFI conectando un Router WIFI por Cable Ethernet RJ45 mediante el puerto Lan del equipo de mi proveedor al puerto Wan del equipo Amplificador de WIFI es necesario el Cable Directo o Cable Cruzado??
Cable cruzado es lo que se recomienda.
Recordando que los cables cruzados son usados para dispositivos diferentes y el cable directo es para dispositivos iguales.

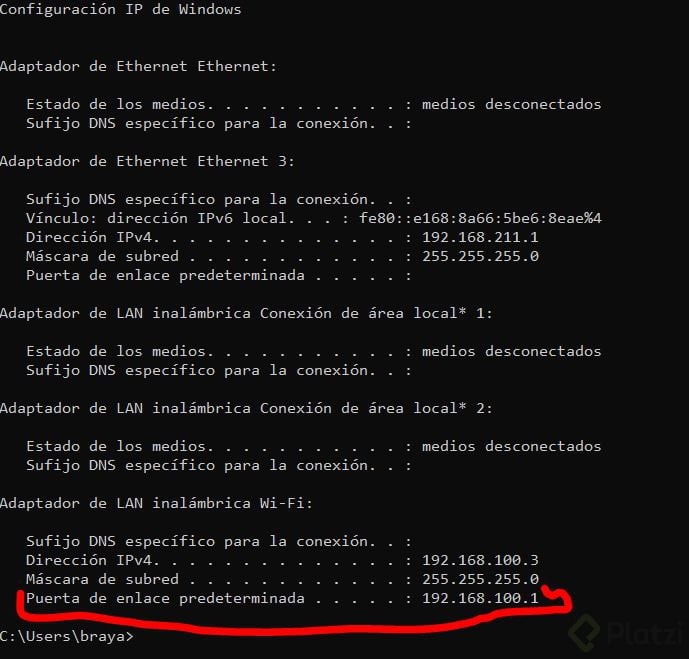

También te recomiendo que desde tu lap o computadora abras el programa de CMD si es Windows escribes: ipconfig
al dar Enter te dará la dirección y ruta de acceso a tu modem, haces lo mismo para el router que quieres expandir la señal y si ambos coinciden con la misma direccion, por ejemplo: 192.168.0.1
Como el ejemplo de la captura
 envuelve todo el conjunto de pares bajo una lámina metálica común, mientras que el STP (Shielded) suele blindar cada par por separado con una malla, ofreciendo una defensa más robusta para entornos industriales extremos.
por que se usa cruzado cuando son dispositivos similares?
Dos dispositivos iguales usan los mismos pines para enviar y recibir datos. Si usaras un cable directo, ambos intentarían transmitir por el mismo cable al mismo tiempo y colisionarían.
El cable cruzado invierte esas rutas —conecta la salida de uno a la entrada del otro— para que puedan escucharse. ¿Qué crees que pasa hoy en día con las tarjetas de red modernas y el Auto-MDI/MDIX?
¿Por qué es necesario cruzar los cables cuando los dispositivos son similares?
Imagina que dos personas intentan hablar al mismo tiempo usando el mismo canal: si ambos usan el mismo "oído" para escuchar y la misma "boca" para hablar, nadie se entiende.
En los dispositivos similares, los pines de transmisión (TX) y recepción (RX) están en la misma posición. Si no cruzamos los cables, estarías conectando un "hablante" con otro "hablante". ¿Ves por qué necesitamos ese cruce para que el emisor de uno llegue al receptor del otro?
4 años después, espero que alguien encuentre la pregunta y le interese. La cat 5e y 6 dicen 1000Mbps/1Gbps. Acaso no es lo mismo? No habían 1024 unidades en cada magnitud?... En google encuentro que es redundante.
Es una nimiedad, pero si alguien puede aclararlo, sería muy tranquilizante.
Si te refieres en cuanto a la simbología de la medidas tienes razón indican en ambas la misma unidad 1000 Mbps /1Gbps.
Pero la diferencia radicaría que te refieres a dos cableados (Cat 5E Y Cat 6) con capacidades muy diferentes en cuanto al ancho de banda y la capacidad para manejar más tráfico de datos simultáneamente. Cat 6 ofrece un mejor rendimiento en distancias más cortas para velocidades de 10 Gigabit.
El cable Cat 6 logra un mayor ancho de banda que el Cat 5e principalmente por su diseño mejorado, que reduce la interferencia y permite velocidades de transmisión de datos más altas. el Cat 6 incorpora características que mitigan la interferencia, como un separador interno y un calibre de cable más grueso, lo que se traduce en un mejor rendimiento.
Ademas que se debe tomar en cuanta que para usar un cableado Cat 6 toda la red debe ser capaz de transmitir a CAT 6, es decir el Rouert , switch, terminal de RED del PC, etc y no debe existir ningún elemento de CAT 5E o Cat5, ya que de lo contrario no se tiene CAT6 en las conexiones realizadas...
