Funciones y Protocolos de la Capa de Enlace de Datos
La capa de enlace de datos es responsable de la transferencia fiable de información a través de un circuito de transmisión de datos. Es la segunda capa del modelo OSI.
¿Qué es la capa de enlace de datos?
La capa de enlace de datos recibe peticiones de la capa de red y utiliza los servicios de la capa física.
Lo que hace esta capa para evitar errores es que divide los datos en "tramas" (unidad de envío de datos que verifica que no sean muy chicas [runts] y ni muy grandes [giants] ) haciéndola más confiable ya que también verifica que se hayan recibido bien los datos.
Protocolos de la capa de enlace de datos
Ethernet
Es un estándar de redes de área local para computadoras, por sus siglas en español Acceso Múltiple con Escucha de Portadora y Detección de Colisiones. Su nombre procede del concepto físico de éter.
Subcapas LLC y MAC
Dentro de la capa de enlace de datos (DLL), la IEEE 802 seccionó la misma en dos sub-capas, la subcapa LLC (Logical Link Control) o subcapa de control de enlace lógico y la subcapa MAC (Media Access Control) o subcapa de control de acceso al medio.
MAC: se refiere a los protocolos que sigue el host para acceder a los medios físicos, fijando así cuál de los computadores transmitirá datos binarios. Se encarga de la topología lógica de la red y del método de acceso a esta, cabe destacar que cada tecnología de red tiene una subcapa MAC diferente, y en esta residen las direcciones MAC.
LLC: transporta los datos de protocolo de la red, un paquete IP, y agrega más información de control para ayudar a entregar ese paquete IP en el destino, agregando los componentes de direccionamiento: el Punto de Acceso al Servicio Destino (DSAP) y el Punto de Acceso al Servicio Fuente (SSAP). Luego este paquete IP reempaquetado viaja hacia la subcapa MAC para que la tecnología específica requerida le adicione datos y lo encapsule.
VLAN (Virtual Local Area Network - Red de Área Local Virtual)
Método para crear redes lógicas independientes dentro de una misma red física.
ATM (Asyncronous Transfer Mode - Modo de Transferencia Asíncrona)
Transporte de una gama completa de tráfico de usuarios, incluidas las señales de voz, datos y video.
HDP (Heterogeneous Data Protocol - Protocolo de Datos Heterogéneos)
Se considera como base para el intercambio de datos entre diferentes nodos en un sistema de software distribuido. Se propone una implementación software de este protocolo, que permite estandarizar la transmisión de datos manteniendo su mínimo volumen posible.
Frame Relay
Es una técnica de comunicación mediante retransmisión de tramas para redes de circuito virtual
HDLC (High-Level Data Link Control - Control de Enlace de Datos de Alto Nivel)
Es un protocolo de comunicaciones de propósito general punto a punto que opera a nivel de enlace de datos.
PPP (Point-to-Point Protocol - Protocolo de Punto a Punto)
Establece una conexión directa entre dos nodos de una red.
Q.921
Este protocolo multiplexa varias conexiones en un solo canal real entre usuarios.
Token Ring
Este testigo permite a cualquier estación emisora de la red (anillo) enviar datos cuando llega el testigo a esa ubicación.
Aporte creado por Brandon Verdeja
Mauricio Osorio Reyes
Estudiante
Diego Fernando Ramos Aguirre
Estudiante
Néstor Cortés
Estudiante
Juan Pablo Perez
Estudiante
franklin andres rodriguez gonzalez
Estudiante
Brandon Argel Verdeja Domínguez
Estudiante
Bobionwa .
Estudiante
Daniel Tolosa
Estudiante
Rubén Fabián Ponce Segura
Estudiante
Robinson Moreno
Estudiante
Angel Manzano
Estudiante
Fray Polnster Villarreal Pichen
Estudiante
Rony Porraz Vargas
Estudiante
Willian Andres Quitiaquez Mueses
Estudiante
Cristian Amézquita
EstudianteJuan Pablo Perez
Estudiante
Samir Jimenez Vivas
Estudiante
Diego Esteban Moreno Morales
Estudiante
william josue casanova villamizar
Estudiante
Alex De Niz
Estudiante
Dani Landa
Estudiante
Erick Alay
Estudiante
Luis Alberto Ramírez Botero
Estudiante
Valentin Francisco Blanco
Estudiante
ERICK ESCOBAR
Estudiante
Gabriel Obregón
Estudiante
Toni Alexander Ramírez Abrego
Estudiante
Camilo Pacheco Tomala
Estudiante
juan puebla
Estudiante
Nahuel Pereira Collazo
Estudiante
Juan Camilo Jimenez V
EstudianteJuan Pablo Perez
Estudiante++Resumen: Capa de enlace de datos++
*Su principal propósito es el direccionamiento (aquí se encuentran protocolos como MAC)
*Para evitar que la información que pasa de la capa 1 a la capa 3 tenga errores es que se divide la información en tramos (Si es confiable mandara un mensaje de confirmación )
La capa de enlace de datos también se tiene que preocupar por el control de acceso
*Esta capa al tener por ejemplo un emisor que envía mucha información y un receptor que recibe muy poca información evita que el receptor se inunde de información. (Se encuentran protocolos como: Ethernet, 802.11, MAC ...)
Gracias por el aporte.
MAC no es un protocolo como tal. Hay un error en el curso y es el sobreuso de la palabra protocolo. En la capa 6 por ejemplo nom podemos hablar de protocolos, hablamos de formatos. En la capa 1 no hablamos de protocolo RS232 hablamos de un estándar de comunicación.
Comparto un aporte muy bueno que estaba en el otro curso: Capa de Enlace de Datos: Es la que se encarga de comunicar la parte fisica con la parte logica. MAC: Capa de acceso al medio fisico. Esto es una direccion que identifica unicamente a cada una de las tarjeta de red que tiene nuestros dispositivos. LLC: Capa de acceso lógico, esta capa es la que nos permite pasar los datos de forma lógica, transformarlos para que la capa de red pueda recbirla. Gestion del canal: la capa va a contar con protocolos que le permiten a la señal decir si va a una solo canal o si es duplex o full duplex. Segmentación de la trama: El tamaño del mensaje no puede ser muy grande ni muy pequeño. Verifica que no sean tramas muy largas ni cortas. Control de errores y recuperación de fallos: Lo que hace es poner caracteres que nos ayudan al final de la trama para identificar si esos datos llegaron completos, si se agrego información por el camino o si se perdió.
gracias pablo
no explica bien
Que no entendiste?
En realidad es un resumen del funcionamiento. Por ejemplo, no explicó lo que es una trama. Para entender bien el funcionamiento debes profundizar en libros de texto o con la documentación oficial.
No encuentro mucho la gracias de que las partes mas importantes de la explicacion las dejen en las lecturas, cuando bien pudiera hacer explicar en el video con un ejemplo real.
la documentación cambia constantemente. es mejor dejar la explicación general y leer la documentación para información específica y actualizada
Espero les ayude.
En youtube hay un video que habla sobre esto y redes, se llama Guerreros de la red esta interesante https://www.youtube.com/watch?v=1c2U1R8XXvA
Algo antiguo, pero muy buen video, mas gráfico, imposible.
Este video, a pesar de ser algo antiguo, muestra de manera gráfica lo que sucede en la capa de enlace de datos.
La que me llamo la atención fue ATM que por el nombre pensaba que era de un cajero o algo así, pero realmente es Asyncronus transfer mode que integra los servicios que están y no están orientados a la conexión como lo son el protocolo TCP y UDP
Esta capa se encarga de ser un puente entre fisico y lo lógico, sirve para redireccionar datos y evitar que colapse el receptor si este es muy lento y el emisor muy rápido ya que sirve de filtro. Un protocolo es el MAC por ejemplo que es un numerito grabado en las tarjetas de red en nuestras compus.
La Capa de Enlace de Datos es la segunda capa del modelo OSI (Open Systems Interconnection). Esta capa es crucial para asegurar la comunicación fiable entre dispositivos que están conectados dentro de una misma red local (LAN).
¿Qué Hace la Capa de Enlace de Datos?
La función principal de esta capa es preparar y transferir datos entre dos dispositivos que están en la misma red física (por ejemplo, tu computadora y tu router Wi-Fi). Se encarga de:
Dividir los datos en "tramas" (frames) que pueden ser enviadas y recibidas.
Detectar y corregir errores que puedan ocurrir durante la transmisión.
Controlar el acceso al medio físico para que varios dispositivos puedan usar la misma red sin interferir entre ellos.
Identificar los dispositivos usando direcciones MAC (Media Access Control).
Ejemplo para Entender la Capa de Enlace de Datos
Imagina que estás enviando una carta a tu vecino dentro del mismo edificio:
Dividir en "tramas": En lugar de enviar todo el libro de una sola vez, lo divides en capítulos (tramas) y envías uno a la vez.
Dirección del vecino: Aseguras que la carta tenga la dirección correcta de tu vecino para que llegue al destinatario correcto (esto es como la dirección MAC).
Control de acceso: Si muchos vecinos están usando el mismo pasillo (canal de comunicación), te aseguras de no chocar entre ustedes (esto es control de acceso al medio).
Verificación de errores: El vecino confirma que recibió el capítulo completo y legible, si hay errores, te pide que lo envíes de nuevo.
Protocolos Comunes en la Capa de Enlace de Datos
Veamos algunos de los protocolos más usados en esta capa y cómo funcionan con ejemplos sencillos.
¿Qué es?: Ethernet es uno de los protocolos más comunes para redes de área local (LAN). Utiliza cables como el RJ45 y permite que varios dispositivos se conecten y comuniquen en una red.
¿Cómo funciona?:
Divide los datos en tramas Ethernet.
Utiliza direcciones MAC para asegurarse de que cada trama llegue al dispositivo correcto.
Usa un método llamado CSMA/CD (Carrier Sense Multiple Access with Collision Detection) para evitar que dos dispositivos envíen datos al mismo tiempo.
Ejemplo: Cuando conectas tu computadora al router usando un cable Ethernet, los datos viajan en tramas entre tu computadora y el router. Si dos dispositivos intentan enviar datos al mismo tiempo, Ethernet detecta la colisión y hace que ambos esperen un tiempo aleatorio antes de volver a intentar.
¿Qué es?: Wi-Fi es el protocolo de enlace de datos que permite la comunicación inalámbrica en redes locales.
¿Cómo funciona?:
También usa direcciones MAC para identificar dispositivos.
Usa un método similar al CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance) para evitar colisiones en el aire.
Ejemplo: Cuando te conectas al Wi-Fi en casa, tu teléfono y otros dispositivos envían tramas al router inalámbrico. El router gestiona esas tramas y asegura que no haya interferencias entre los dispositivos que están conectados.
¿Qué es?: PPP es un protocolo utilizado para conexiones punto a punto, como la conexión entre tu módem y el proveedor de Internet (ISP).
¿Cómo funciona?:
Facilita la transmisión de datos a través de una línea telefónica o una conexión serial.
Ofrece autenticación, cifrado, y compresión de datos.
Ejemplo: Si alguna vez te has conectado a Internet usando un módem dial-up (de los viejos tiempos), esa conexión utilizaba PPP para enviar datos entre tu computadora y el proveedor de Internet.
¿Qué es?: ARP es un protocolo utilizado para mapear direcciones IP (de la capa de red) a direcciones MAC (de la capa de enlace de datos).
¿Cómo funciona?:
Cuando tu computadora quiere enviar datos a otra dentro de la misma red, usa ARP para averiguar la dirección MAC del dispositivo con la dirección IP correspondiente.
Ejemplo: Supón que tu computadora quiere enviar un archivo a la impresora en tu red local. Usa ARP para encontrar la dirección MAC de la impresora basada en su dirección IP.
¿Qué es?: Token Ring es un protocolo menos común hoy en día, que solía ser popular en redes de área local antes de que Ethernet dominara.
¿Cómo funciona?:
Los dispositivos están conectados en un anillo, y un "token" especial circula por la red.
Solo el dispositivo que posee el token puede enviar datos, lo que elimina colisiones.
Ejemplo: Imagina que en una reunión solo puede hablar la persona que tiene el micrófono. El micrófono circula por la sala, y cada persona tiene su turno para hablar.
Muy buena explicacion.
Estoy perdido. No estoy entendiendo, y no sé qué no estoy entendiendo. No sé dónde está el problema
¡Hola Brian! Por favor explícanos que no entendiste para poder ayudarte mejor. Aquí siempre encontrarás apoyo en la comunidad pero necesitamos saber el contexto. Puedes tratar de ver nuevamente la clase pero pausado o regresar a la clase anterior para saber en donde te perdiste. Cualquier cosa también escríbenos a team@platzi.com
¡Saludos!
Sabes si te sientes perdido, te recomiendo tomar el curso de fundamentos de software: https://platzi.com/clases/ingenieria/, te da las bases necesarias para que tu curva de aprendizaje no sea tan dolorosa y entiendas de que se habla :win
La capa de enlace de datos existe como una capa de conexión entre los procesos de software de las capas por encima de ella y la capa física debajo de ella. Como tal, prepara los paquetes de capa de red para la transmisión a través de alguna forma de medio, ya sea cobre, fibra o entornos /medios inalámbricos.
En muchos casos, la Capa de enlace de datos está incorporada en una entidad física como tarjeta de interfaz de red (NIC) de Ethernet, que se inserta dentro del bus del sistema de una computadora, switch o router y hace la conexión entre los procesos de software que se ejecutan en los dispositivos finales y los medios físicos. Sin embargo, la NIC no es solamente una entidad física. El software asociado con la NIC permite que la NIC realice sus funciones de intermediara preparando los datos para la transmisión y codificando los datos como señales que deben enviarse sobre los medios asociados.
La subcapa MAC se sitúa en la parte inferior de la capa de enlace de datos (capa 2 del Modelo de Referencia OSI). La implementación exacta de esta subcapa puede variar dependiendo de los requerimientos de la capa física (por ejemplo Ethernet, Token Ring, WLAN). . . Algunas de las funciones de la subcapa MAC incluyen:
.
.
.
.
.
Fuente: (https://es.wikipedia.org/wiki/Control_de_acceso_al_medio)
1. ¿Qué hace la Capa de Enlace de Datos?
Imagina que la Capa Física es una carretera por donde viajan coches a toda velocidad. La Capa de Enlace de Datos es la policía de tránsito y el sistema de peajes: se asegura de que los autos (los datos) entren a la carretera de forma ordenada, no choquen entre sí y lleguen enteros al siguiente punto.
Toma los paquetes de información que vienen de arriba (Capa de Red) y los empaqueta para mandarlos por el cable físico.
El control de calidad: Las "Tramas" (Frames)
Para evitar que la información se pierda o se corrompa, esta capa no envía los datos de golpe, sino que los divide en bloques manejables llamados tramas. Además, hace un control estricto de tamaño:

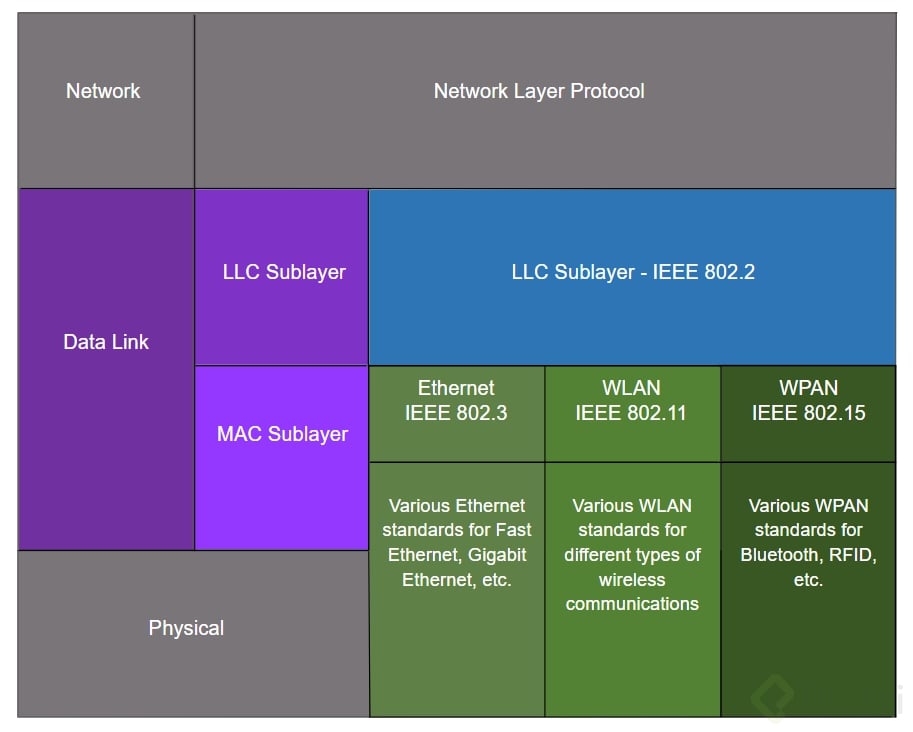

2. La división de la Capa 2: LLC y MAC
El estándar IEEE 802 dividió esta capa en dos subcapas porque, aunque las redes pueden usar cables de cobre, fibra óptica o Wi-Fi, la forma de "preparar" el paquete lógico suele ser la misma.
Subcapa LLC (Logical Link Control - El Gestor)
Es la parte superior de la capa 2. Se comunica con la capa de Red (arriba) y prepara el paquete IP.
Subcapa MAC (Media Access Control - El Conductor)
Es la parte inferior. Se ensucia las manos comunicándose con el medio físico (el cable o el aire).
3. Protocolos de la Capa 2 en Acción
Tu clase menciona varios protocolos históricos y actuales. Aquí tienes cómo se ven en el mundo real:
🧠 Capa de Enlace de Datos (OSI - Capa 2)
🔹 ¿QUÉ ES?
➡ Segunda capa del modelo OSI ➡ Asegura la transferencia confiable de datos ➡ Conecta la capa de red con la capa física
⚙️ FUNCIONES PRINCIPALES
✔ Divide los datos en tramas ✔ Verifica que las tramas no sean: • Muy pequeñas (runts) • Muy grandes (giants) ✔ Comprueba que los datos se reciban correctamente
🔄 SUBCAPAS (IEEE 802)
📌 1. Subcapa MAC (Media Access Control)
• Acceso al medio físico • Controla la topología lógica • Define método de acceso • Alberga la dirección MAC • Cada red tiene su propia MAC
📌 2. Subcapa LLC (Logical Link Control)
• Maneja los paquetes IP • Agrega información de control • Usa: • DSAP (Destino) • SSAP (Origen) • Reenvía a la subcapa MAC para encapsulado
🌐 PROTOCOLOS Y TECNOLOGÍAS RELACIONADAS
🔸 Ethernet Red de área local (LAN) – CSMA/CD
🔸 VLAN Redes virtuales dentro de una red física
Quiere decir que la capa de enlace de datos es clave para la comunicación en redes, ya que organiza la información en tramas, controla errores y utiliza direcciones MAC para asegurar una transmisión confiable entre dispositivos.
No me quedo muy claro la clase, con respecto a las tramas de datos, me hubiera gustado que hubiera profundizado un poco, de igual el resto estuvo muy bien explicado
https://planificacionadministracionredes.readthedocs.io/es/latest/Tema06/index.html
desde este enlace podrás despejarte muchas dudas
El protocolo que llamó más mi atención fue el VLAN, me resulta muy interesante como este protocolo sin nescesidad de usar otros switch o router, puede segmentar de manera lógica (virtual) la red en subredes, lo que permite que haya una subred para algunas computadoras en una oficina y otra subred para computadoras en otra, además se puede hacer enrutamiento en VLAN´s, lo que permite que las computadoras en diferentes oficinas se vean entre si.
lo que nos dice chatGPT La Capa de Enlace de Datos es la segunda capa del modelo OSI y se encuentra entre la Capa Física y la Capa de Red. Su principal función es proporcionar una comunicación fiable entre los dispositivos conectados en la misma red local.
La Capa de Enlace de Datos se divide en dos subcapas: Control de Acceso al Medio (MAC) y Control de Enlace Lógico (LLC). La subcapa MAC es responsable de la identificación única de los dispositivos conectados a la red y de la gestión del acceso al medio compartido, mientras que la subcapa LLC proporciona una interfaz con la capa de red superior y controla el flujo de datos entre los dispositivos.
La Capa de Enlace de Datos se encarga de enviar los datos entre los dispositivos a través de la red y de garantizar que los datos se entreguen sin errores y en el orden correcto. También proporciona mecanismos para la detección y corrección de errores de transmisión y para el control de flujo de datos.
En resumen, la Capa de Enlace de Datos en el modelo OSI proporciona una comunicación fiable entre los dispositivos conectados en la misma red local. Se divide en dos subcapas: Control de Acceso al Medio y Control de Enlace Lógico, que trabajan juntas para garantizar que los datos se entreguen correctamente y en el orden correcto.
