Desafío Escenario VETERINARIA

Nathaly Stefani
Nasterb
33844

Se describe la Metodología Básica hasta el Paso 4 para el diseño de una Base de Datos de una Veterinaria.

PASO 1: Identificar posibles entidades.

  • Veterinaria
  • Doctor (a)
  • Secretario (a)
  • Proveedor
  • Producto
  • Cliente
  • Mascota

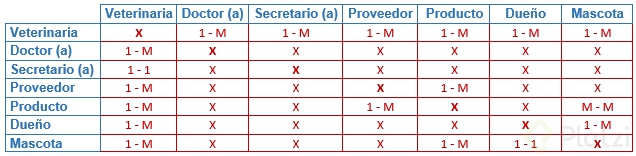

PASO 2: Identificar cuáles son las relaciones entre entidades.

Veterinaria - Paso 2.png

PASO 3: Diagramar entidades y relaciones.

Veterinaria - Paso 3.png

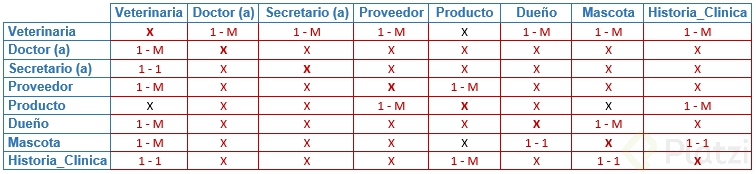

CORRECCIÓN PASO 2: Corregir para que la BD tenga consistencia y transitividad. Para ello, se agrega el atributo HISTORIA_CLINICA con el fin de conocer los productos que le han recetado a la mascota y la fecha de consulta durante su estancia en la veterinaria.

Veterinaria - Correccion Paso 2.png

CORRECCIÓN PASO 3: Con la modificación realizada en el paso 2, se origina un nuevo diagrama E-R.

Veterinaria - Correccion Paso 3.png

PASO 4: Asignar atributos a las entidades.

Veterinaria - Paso 4.png

Este sería el desarrollo del desafío propuesto. Me gustaría leer comentarios o sugerencias acerca del desarrollo propuesto.

Saludos!
