Diseño de Redes Inalámbricas: Evaluación y Consideraciones Clave

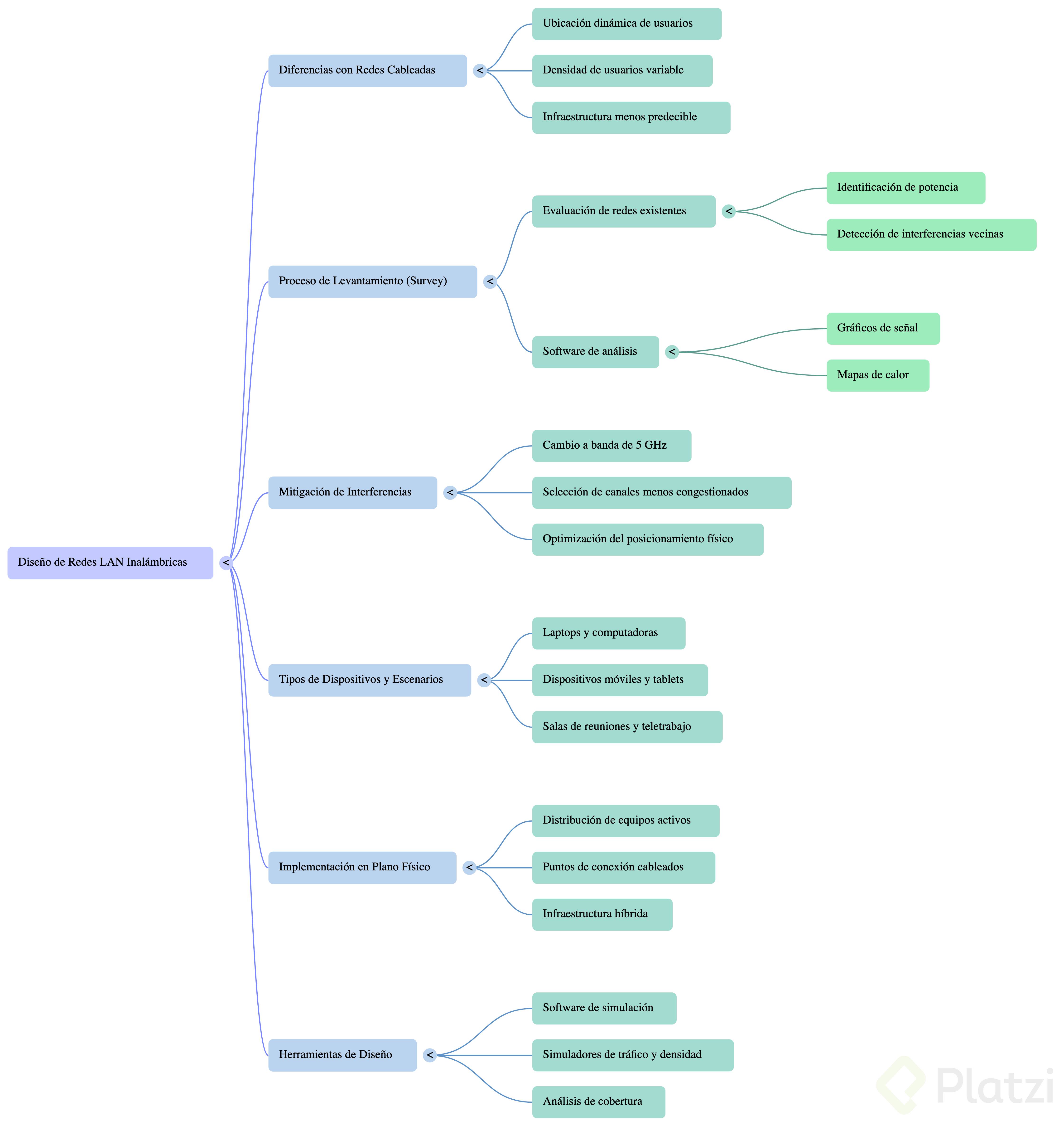

Resumen
¿Cómo diseñar una red LAN inalámbrica?
Diseñar una red LAN (Local Area Network) inalámbrica implica considerar aspectos únicos y distintivos en comparación con el diseño de redes cableadas. Aquí abordaremos estos detalles y exploraremos las mejores prácticas para maximizar el rendimiento y la fiabilidad de una red inalámbrica.
¿Qué diferencias existen entre redes cableadas e inalámbricas?
Las redes cableadas suelen tener usuarios en ubicaciones fijas, como en una oficina con mesas de cómputo distribuidas de forma estable. En estos casos, la infraestructura es más predecible y estática. Por otro lado, las redes inalámbricas deben considerar la ubicación dinámica de los usuarios. Por ejemplo, en una cafetería, la distribución de personas puede cambiar significativamente a lo largo del día, lo que afecta la densidad de usuarios.
¿Cuál es el proceso para evaluar la infraestructura existente?
Para diseñar una red inalámbrica, es crucial realizar un levantamiento de necesidades mediante un proceso conocido como survey.
Evaluación de redes existentes: Las redes inalámbricas no están confinadas por paredes, lo que implica que pueden existir interferencias provenientes de redes vecinas. Esto hace necesario identificar la potencia y la ubicación de estas redes.
Uso de software de análisis: Herramientas de software podrán identificar las redes alrededor del sitio de interés. Un ejemplo es ver redes a través de gráficos que muestran tanto la potencia de la señal como la interferencia potencial de otras redes.
Aquí tienes un ejemplo de cómo podría lucir un análisis de interferencia en una red:
Red | Potencia | Interferencias
-------------------------------------
Platzi | Alta | No
Red1 | Baja | No
Red2 | Alta | Sí
Este análisis visualiza las posibles interferencias debidas a la presencia de múltiples redes en una misma área.
¿Cómo mitigar las interferencias?
Una vez identificadas las zonas con mayor concentración de otras redes, puedes considerar varias estrategias para mitigar las interferencias y mejorar el rendimiento:
Cambio de banda: La banda de 2.4 GHz es común, pero suele estar congestionada. Optar por la banda de 5 GHz puede aliviar este problema.
Cambio de canales: Al igual que en la radio FM, las redes inalámbricas pueden operar en diferentes canales dentro de una banda. Cambiar a un canal menos congestionado puede reducir las interferencias.
Mejorar el posicionamiento: En edificios con componentes metálicos, realizar un survey detallado te permitirá ubicar los equipos inalámbricos en posiciones que minimicen las áreas de sombra.
¿Cómo considerar los diferentes tipos de dispositivos?
Para un diseño robusto, se deben tener en cuenta los diferentes dispositivos que se conectarán a la red:
Laptops y computadoras: Estos son dispositivos clásicos, pero requieren potencia y estabilidad.
Dispositivos móviles: Dado que el uso de smartphones y tablets ha aumentado, es vital adaptarse a estos dispositivos por su alta movilidad y variabilidad en la conexión.
Reuniones y teletrabajo: Las salas de reuniones y puestos de teletrabajo requieren cobertura robusta y manejan a menudo altos picos de uso.
¿Cómo traducir la evaluación a un plano físico?
Con la información recolectada, es crucial trasladar el diseño a un plano físico:
Ubicación de equipos activos inalámbricos: Deben ser distribuidos para maximizar la cobertura y minimizar las interferencias.
Conexión mediante puntos cableados: A pesar de ser una red inalámbrica, los equipos necesitan puntos cableados para conectarse a la red general, creando una infraestructura híbrida que une redes de acceso (inalámbricas) con redes de distribución (cableadas).
¿Cuáles son las herramientas necesarias para el diseño y la implementación?
Finalmente, utiliza herramientas de diseño y software avanzado para completar y verificar el diseño:
Software de diseño de redes: Herramientas que ofrecen mapas de calor, análisis de interferencias y simulaciones son fundamentales.
Simuladores de tráfico y densidad: Ayudan a prever el comportamiento de la red bajo diferentes escenarios.
Este proceso, aunque detallado y riguroso, es necesario para garantizar una red inalámbrica que sea rápida, confiable y esté preparada para futuros cambios y crecimiento de usuarios. Si te adentras en el diseño de redes inalámbricas, recuerda siempre que la planificación y el análisis detallados son tus mejores aliados. ¡Continúa aprendiendo y mejorando tus habilidades para alcanzar el éxito!
Tambien hay apps para mobil, yo Uso Wi fi Analyzer, para escanear niveles de señal, interferencia, listas de ap o ssid, asi como la puntuacion del mejor canal del espectro electromagnetico, ya que en los hogares o locales en los que he trabajado, su estructura es de gruesos muros, o de maya de varilla recubiertas de concreto, lo que a su vez las convierte en jaulas de Faraday, dificilmente entran o salen RF s, lo cual se debe considerar si o si, para el despliegque de redes inalambricas.
Es correcto, lo de las jaulas de Faraday que comentas.
Gracias por la recomendación. Estuve buscando una app para iPhone / iPad, y encontré "Net Analyzer", funciona bastante bien.
¡Saludos!

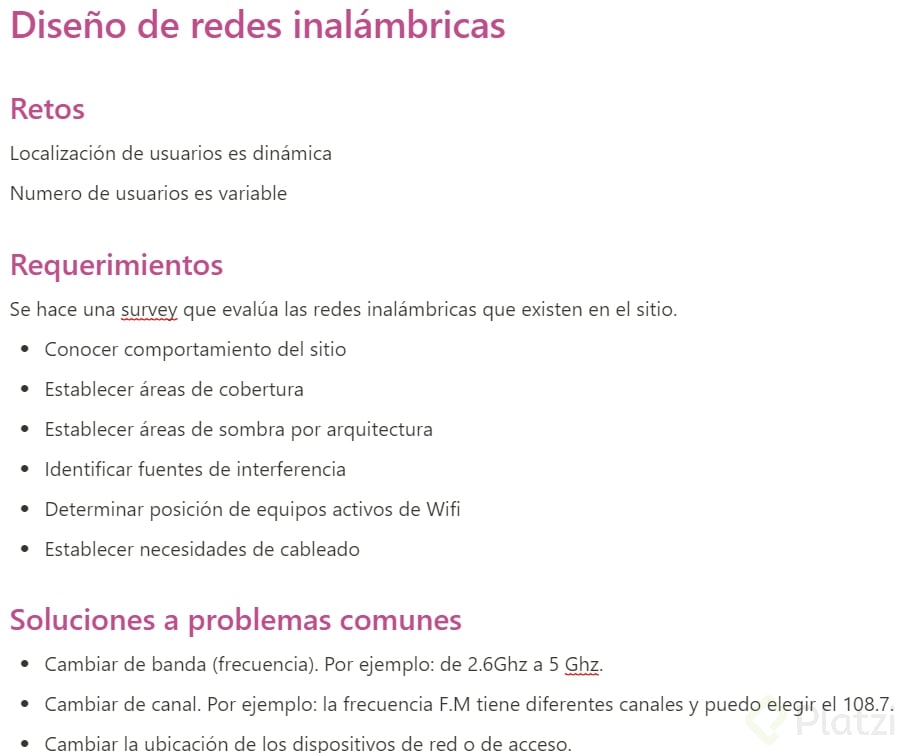

Diseño de redes inalámbricas
El site survey(análisis minucioso del entorno de red)
• Conocer el comportamiento de RF del sitio
• Establecer áreas de cobertura de RF
• Identificar fuente de interferencia
• Identificar zonas de sombra debidas a la arquitectura
• Determinar la correcta ubicación de los equipos WIFI
• Establecer necesidades de cableado (eléctrico y de datos)
-Información y suposiciones

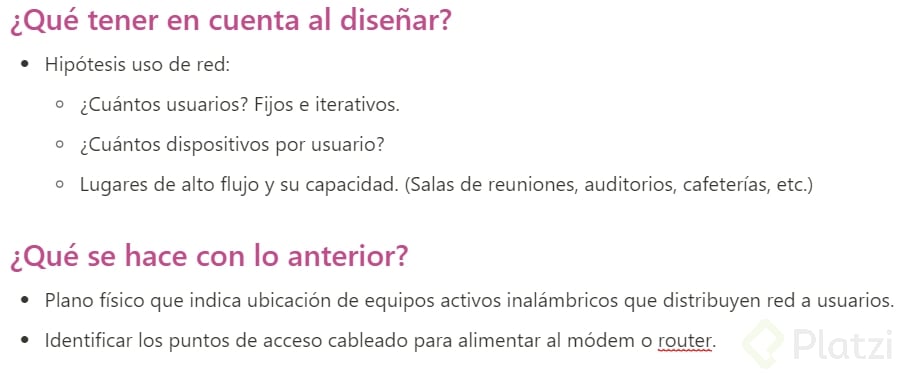

¿Cuántos usuarios tienen dispositivos con capacidad de red inalámbrica?
¿Cuántos dispositivos por usuario?
Salas de reuniones y su capacidad
Ubicaciones temporales para teletrabajadores y proveedores
Se agradece por el resumen !! 👍
Buen resumen,, se agradece!!
Clase 23: Diseño de redes inalámbricas.
La meta principal del Site Survey es proveer suficiente información para determinar el número y ubicación de los access points que provean la adecuada cobertura a través del edificio. Un Site Survey adicionalmente detecta la presencia de interferencia proveniente de otros orígenes (microondas, teléfonos inalámbricos) que pueden degradar el performance de la Red de Área Local Inalámbrica.
.
El site survey o la evaluación de sitio pretende:
Conocer el comportamiento de RF del sitio.
Establecer areas de cobertura de RF.
Identificar fuentes de interferencia.
Identificar zonas de sombra debidas a la arquitectura.
Determinar la correcta ubicación de los equipos activos WiFi.
Establecer necesidades de cableado.
.
Adicionalmente, a la hora de diseñar redes inalámbricas debemos tener en cuenta cosas como la cantidad de usuarios con dispositivos WiFi, la cantidad de dispositivos por usuario, las salas de reuniones y su capacidad y las ubicaciones temporales para trabajadores y proveedores.
para usuario temporales, hay sesiones para invitados, se les puede dar por tiempo, o asignar una cantidad datos limitados.
Por si les interesa conocer el software de la clase: Ekahau HeatMapper
No se si sea leyenda urbana, pero se dice que cuando se monta una red wifi se debe imaginar que colocas una fuente de luz (un bombillo ) y donde alumbre es el área de efectividad de la señal y las sombras es donde la señal se reducirá
Actualmente implemente un hotspot para distribuir Wi FI, asi cada usuario tiene su Id unico relacionado a las mac del Dispositivo,cuando son usuario recurrentes, esto me facilita la administracion, sin embargo tambien me ha forzado a aprender sobre saguridad de la informacion, en donde he descubierto tecnicas como sniffear redes, y mas tecnicas de pentesting que tendre que dominar, para defender mi red y atender las vulnerabilidades existentes.
Ekahau es el Mejor Software para Análisis de Redes Inalámbricas, también es costoso. (https://www.ekahau.com)
WiFi Analizer es muy útil sobre todo cuando se le debe explicar a un usuario que existe algo "invisible" que no puede atravesar una pared de su casa
Para estos temas por lo general se realiza un mapa de calor para analizar las zonas de cobertura y ubicar los APs en lo lugares donde se necesite propagar la señal
Clase 23
Uno de los aspectos más importantes para el diseño de redes WiFi es la elaboración de mapas de calor, ya que permiten identificar la cobertura real de la señal, detectar puntos ciegos dentro de las edificaciones y determinar la ubicación óptima de los puntos de acceso para garantizar un rendimiento adecuado.
Interesante clase había visto algo no recuerdo bien pero era conectar google maps hacia una app que podíamos ver donde residía tal proveedor su internet.
excelente clase!.
Hay que tener en cuenta dispositivos como los microondas, que trabajan en 2.4ghz, la saturación de canales, que la señal no alcancen más allá de la distancia que necesitamos, etc.
Y primordial una contraseña fuerte
para que no se pueda descifrar con un ataque de diccionario o uno de fuerza bruta.
En cuanto a la seguridad en la red wifi, por conexión de usuarios temporales, se puede crear un SSID de invitados con permisos de navegación limitados e incluso por una duración máxima dentro de la red.
