¿Cómo se ejecuta el diseño de una topología LAN?

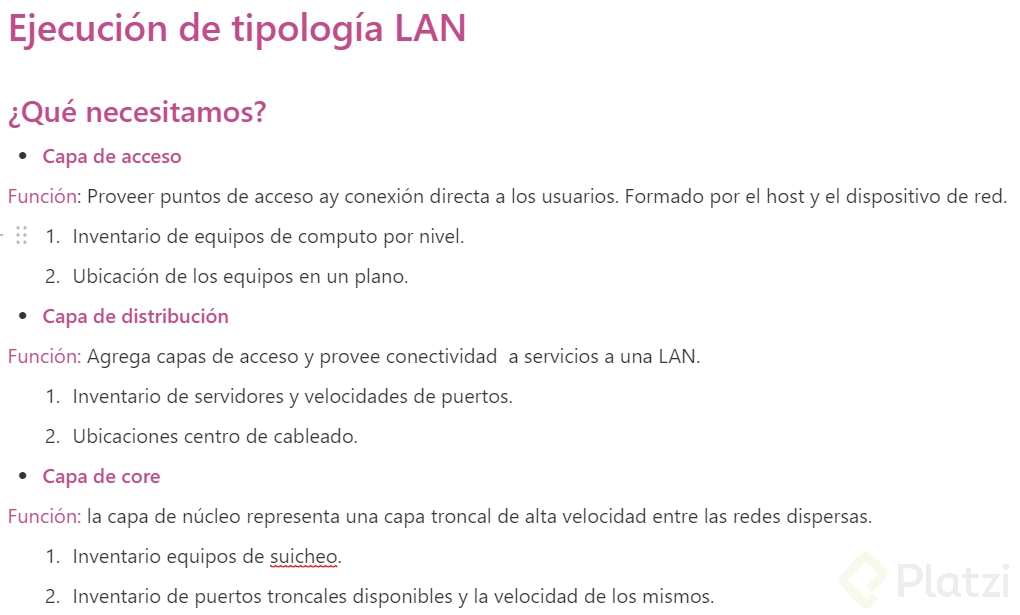

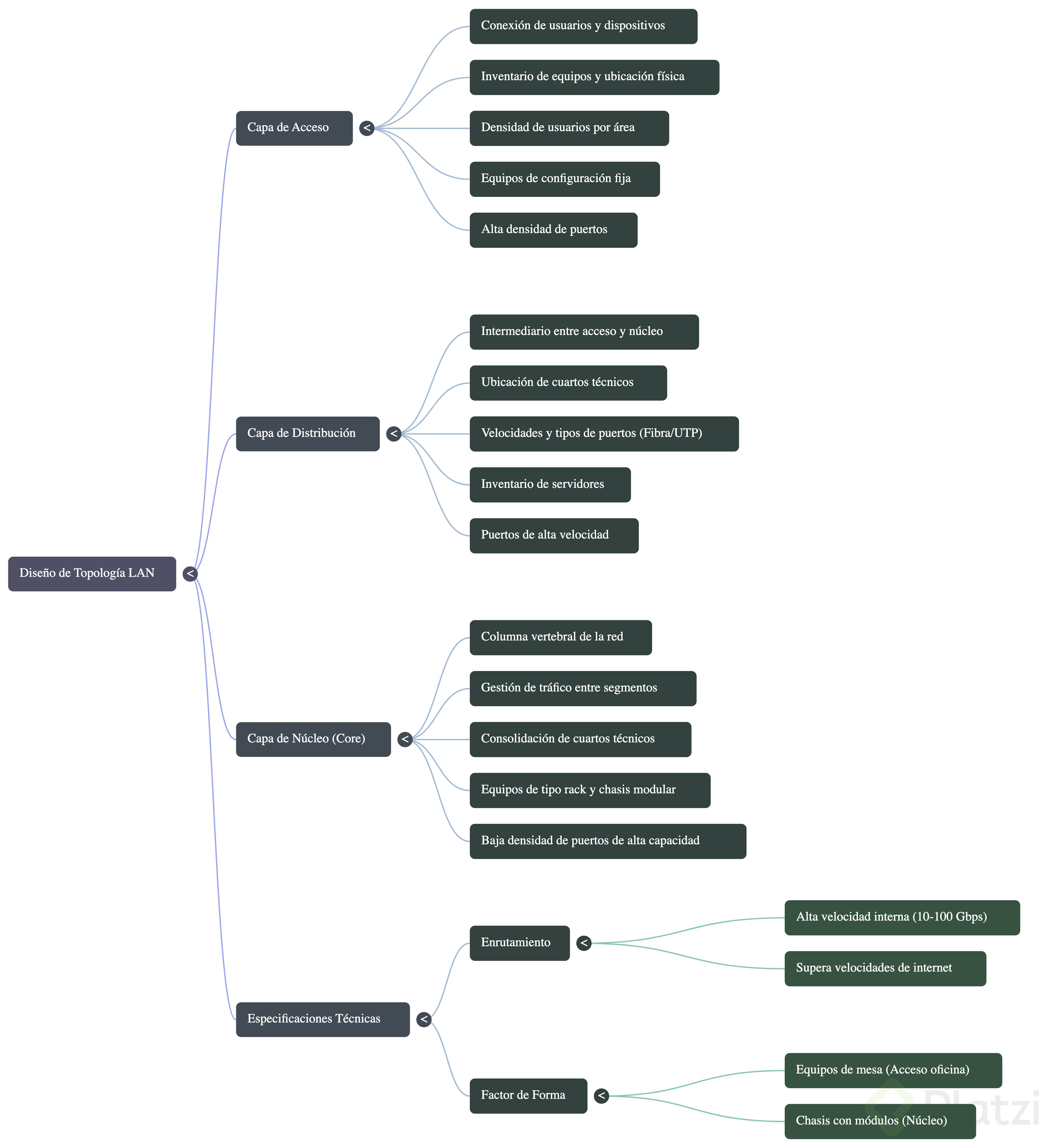

Para diseñar una topología LAN efectiva, es crucial entender las tres capas fundamentales: la capa de acceso, la capa de distribución y la capa de núcleo (core). Cada una tiene sus requerimientos específicos que deben considerarse al planificar e implementar la red.
¿Qué necesitamos para la capa de acceso?
La capa de acceso es donde los usuarios y sus dispositivos se conectan a la red. Para diseñar esta capa, se necesita recopilar información clave:
- Inventario de equipos y su ubicación: Conocer qué equipos existen y dónde están ubicados en el plano físico del edificio.
- Densidad de usuarios: Determinar la cantidad de usuarios y dispositivos en diferentes áreas. No es lo mismo una oficina con pocos usuarios que una sala de cómputo con alta densidad.
¿Qué se necesita para la capa de distribución?
La capa de distribución opera como un intermediario entre la capa de acceso y la de núcleo. Aquí los switches y los servidores se conectan. Para diseñarla, considera:
- Ubicación de los cuartos técnicos: Saber dónde concentrar los equipos conectados a la capa de acceso.
- Velocidades y tipos de puertos: Conocer si los puertos son de fibra o UTP y a qué velocidad operan, lo cual determina su ubicación óptima.
- Inventario de servidores: Los servidores necesitan puertos de alta velocidad y su ubicación debe ser estratégica en los cuartos técnicos.
¿Qué consideraciones existen para la capa de núcleo (core)?
La capa de núcleo es la columna vertebral de la red, gestionando el tráfico entre diferentes segmentos de la red. Para diseñar esta capa:
- Puertos de distribución: Identificar el tipo y la velocidad de los puertos de los equipos de distribución conectados.
- Cuántos cuartos técnicos agrupar: Determinar la cantidad de cuartos técnicos a consolidar en la capa de núcleo.
- Factor de forma de los equipos: Normalmente, los equipos son de tipo rack en esta capa. Los equipos de mesa son más comunes en la capa de acceso para oficinas pequeñas.
¿Cuáles son las especificaciones típicas de los equipos?
Algunos fabricantes clasifican sus equipos en tres categorías: acceso, distribución y núcleo. Estos equipos varían en su capacidad y características:
- Equipos de acceso: Suelen ser fijos con una alta densidad de puertos para conectar a muchos usuarios.
- Equipos de núcleo: Disponen de chasis con módulos que se pueden agregar. La densidad de puertos es menor ya que están diseñados para conectarse con equipos de la capa de distribución y servidores de alta velocidad.
¿Por qué es importante conocer la velocidad de enrutamiento?
Cuando se trata de enrutamiento dentro de una red local, las velocidades pueden ser mucho mayores comparadas con el tráfico de internet. Por lo tanto, se necesitan:
- Enrutadores de alta velocidad: Capaces de manejar tráfico interno de 10 a 100 gigabits por segundo.
Ejemplo práctico de especificaciones de equipo
Para dar una idea clara, consideremos la página de un fabricante que muestra diferentes especificaciones para sus equipos:
- Equipos de acceso: Configuraciones de puerto diseñadas para alta densidad de conexiones de usuario.
- Equipos de núcleo: Chasis modulares con capacidad para agregar módulos según la necesidad de la red.
Para concluir, diseñar una topología de red LAN es una tarea que requiere una comprensión profunda de las necesidades de cada capa de la red, desde los usuarios hasta los equipos de núcleo. Ofreceré en los documentos adjuntos un ejemplo detallado de la recolección de información y el producto final de un diseño de red LAN. ¡Sigue aprendiendo y mejorando tus habilidades en diseño de redes!
