¿Qué son las VLAN y cómo se integran múltiples equipos?
Las VLAN, o Virtual Local Area Networks, son una herramienta vital en la gestión de redes, ya que permiten segregar usuarios y dispositivos dentro de un mismo equipo. En escenarios complejos, no solo se tiene un equipo, sino varios que requieren configuraciones VLAN coherentes entre ellos, permitiendo así la optimización y seguridad del tráfico de red.
¿Cómo configurar VLAN en múltiples equipos?
Para manejar adecuadamente las VLAN entre equipos, es crucial garantizar que las etiquetas VLAN se mantengan intactas a través de las conexiones. Esto permite que el tráfico de red se filtre correctamente según las VLAN asignadas. Esta integridad de etiquetas se asegura mediante un enlace troncal (trunk link), que conecta diferentes equipos y permite que las distintas VLAN se comuniquen a través de ellos.
¿Cómo habilitar accesos troncales en los equipos?
Imaginemos dos equipos activos cada uno con estaciones respectivas y VLAN configuradas. Supongamos que el puerto GigabitEthernet2 del equipo A y el puerto GigabitEthernet2 del equipo B están conectados por un enlace troncal. Este enlace asegurará que el tráfico VLAN se mantenga intacto de un equipo a otro.
Para habilitar este acceso troncal, la interfaz GigabitEthernet2 debe estar configurada en modo troncal. Esto permite que el tráfico de red colectivo (y no solo de estaciones específicas) circule entre los equipos.
¿Cómo se configura en la línea de comandos?

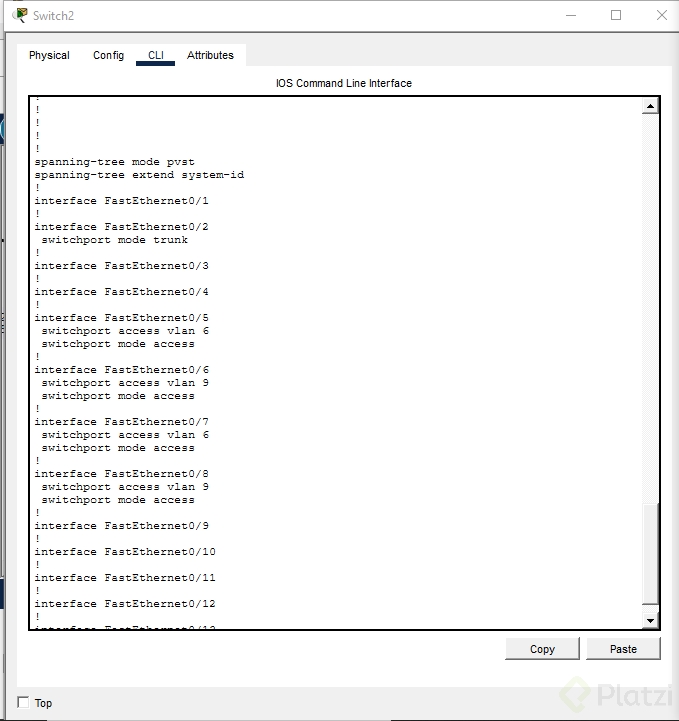

El siguiente paso sería entrar en la configuración de la interfaz y habilitar la comunicación troncal:
enableconfigure terminal
interface GigabitEthernet0/2
switchport mode trunk
switchport trunk allowed vlan all # Permitir todas las VLAN
En este ejemplo, se habilitan todas las VLAN para que pasen por el puerto troncal GigabitEthernet0/2. Alternativamente, se pueden especificar las VLAN permitidas para una mayor seguridad y control:
switchport trunk allowed vlan 2, 3, 4# Permitir solo las VLAN 2, 3, y 4
¿Cómo se verifica la conectividad entre dispositivos VLAN de diferentes equipos?
Para comprobar que dos dispositivos en la misma VLAN pero en equipos diferentes se pueden comunicar, se puede hacer una prueba de ping desde un dispositivo a otro. Supongamos que tenemos PC0 en equipo A y PC2 en equipo B, ambos en la VLAN 2. Se ejecuta el ping desde PC0 a PC2 y se verifica si hay respuesta.
Ejemplo del comando ping:
ping192.168.1.10 # La dirección IP del PC2 en la VLAN 2
Consejos prácticos y recomendaciones
Documentar y monitorear: Mantén registros detallados de todas las configuraciones realizadas y monitorea el desempeño de la red regularmente para detectar problemas tempranamente.
Seguridad: Limita las VLAN permitidas en los puertos troncales solo a las necesarias para minimizar riesgos de seguridad.
Pruebas de conectividad: Realiza pruebas de conectividad periódicas utilizando comandos como ping para asegurar que las VLAN estén configuradas correctamente.
Configuraciones de respaldo: Guarda configuraciones de respaldo previo a cualquier cambio significativo en la red para facilitar la recuperación en caso de errores.
