Corte de capas en QGIS

Clase 14 de 18 • Curso de Manejo de Datos Geoespaciales con QGIS

Alejandro Ramírez Orozco

student•

Últimamente hay mucha info en internet respecto a los GIS, pero generalmente es recomendable ir a la documentación oficial de los software que usemos...

Aquí les dejo información oficial sobre procesos de Superposición vectorial en QGIS c:

Diaz Mauricio

student•

Gracias

Andres Bayuelo

student•

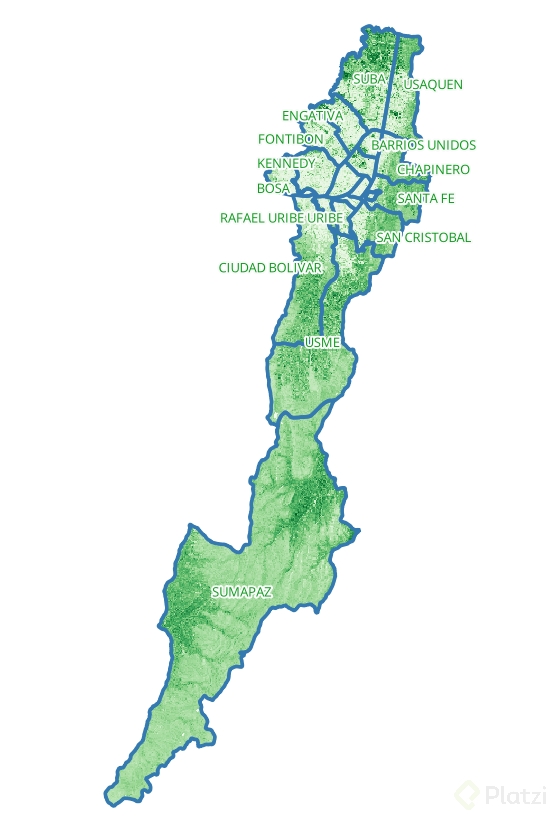

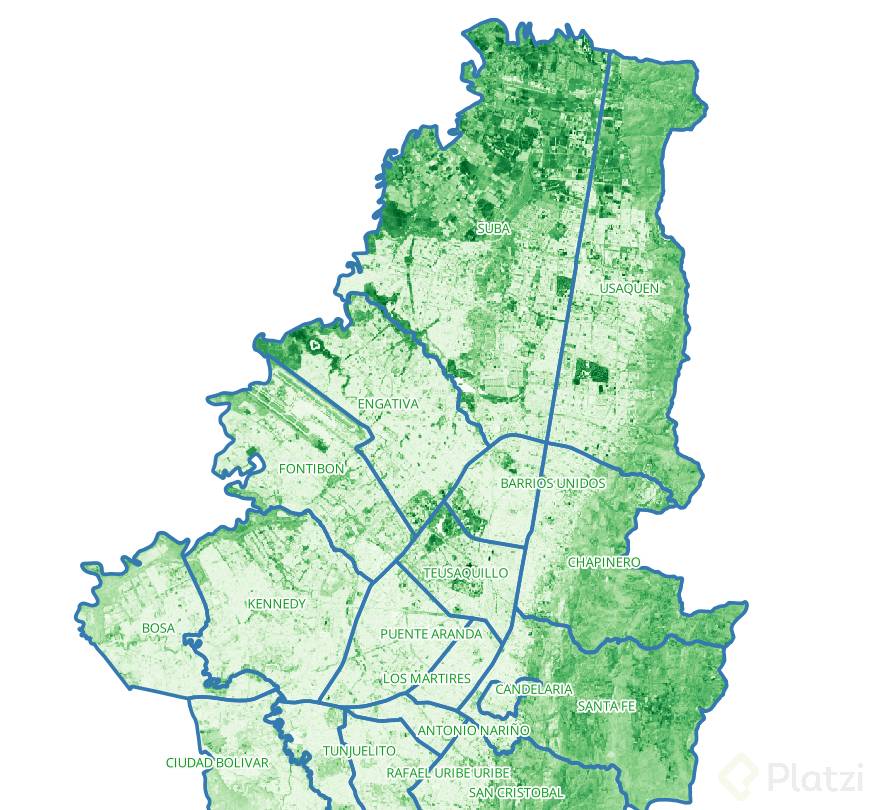

Mapa de Bogotá por localidades.

Carlos Abel Tarazona Aranda

student•

Corte de capas en QGIS

Usamos la herramienta Clip Raster con una Capa que hara de Mascara Esta herramienta esta ubicada en la pestaña Raster

En la herramienta que aparecera acontinuación, ingresamos los datos necesarios:

input (capa de entrada): Ingresamos el Raster que queremos cortar.
Mask layer (capa de mascara): Ingresamos el layer que utilizaremos para realizar el corte, en este caso el layer de limites distritales.
Target CRS (coordenadas de salida): Escogeremos el EPSG que corresponde a tu zona. . Ejemplo:
Finalmente calculamos esa capa con Run (Ejecutar) y obtendremos nuestra nueva capa cortada según indicamos.

Sandra Milena Rairán Pinilla

student•

Que curso tan genial!!! las explicaciones muy claras!!!!.

Valeria Alejandra Dilkin

student•

Hola, a alguien le salió este error o sabe como solucionarlo?

Mar Ariza Sentís

teacher•

Hola Valeria, ¿pudiste resolver este problema? Ten en cuenta que la capa que quieres recortar debe incluir la extensión de la capa que uses para cortar. Es decir, la capa de municipalidades debe estar dentro de la imagen de satélite.

Eduard Giraldo Martínez

student•

Hola, Valeria 👋

También tuve el mismo problema. Lo que sucede es que estaba usando las coordenadas que no eran (Min 1:16.)

Lo que puedes hacer es recordar que coordenadas configuraste al principio del proyecto; Sino, ir jugando poco a poco hasta que funcione

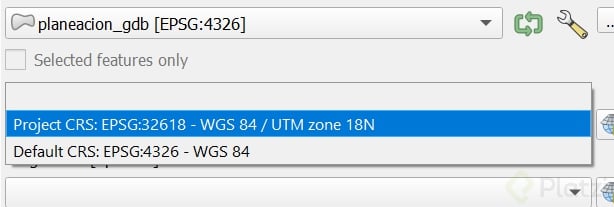

Al principio usé 'Default', pero me salió el error, cambié la configuración por 'Project' y me funcionó perfecto.

Espero te funcione, un abrazo virtual 🥰

👾

Diego Navarrete Morales

student•

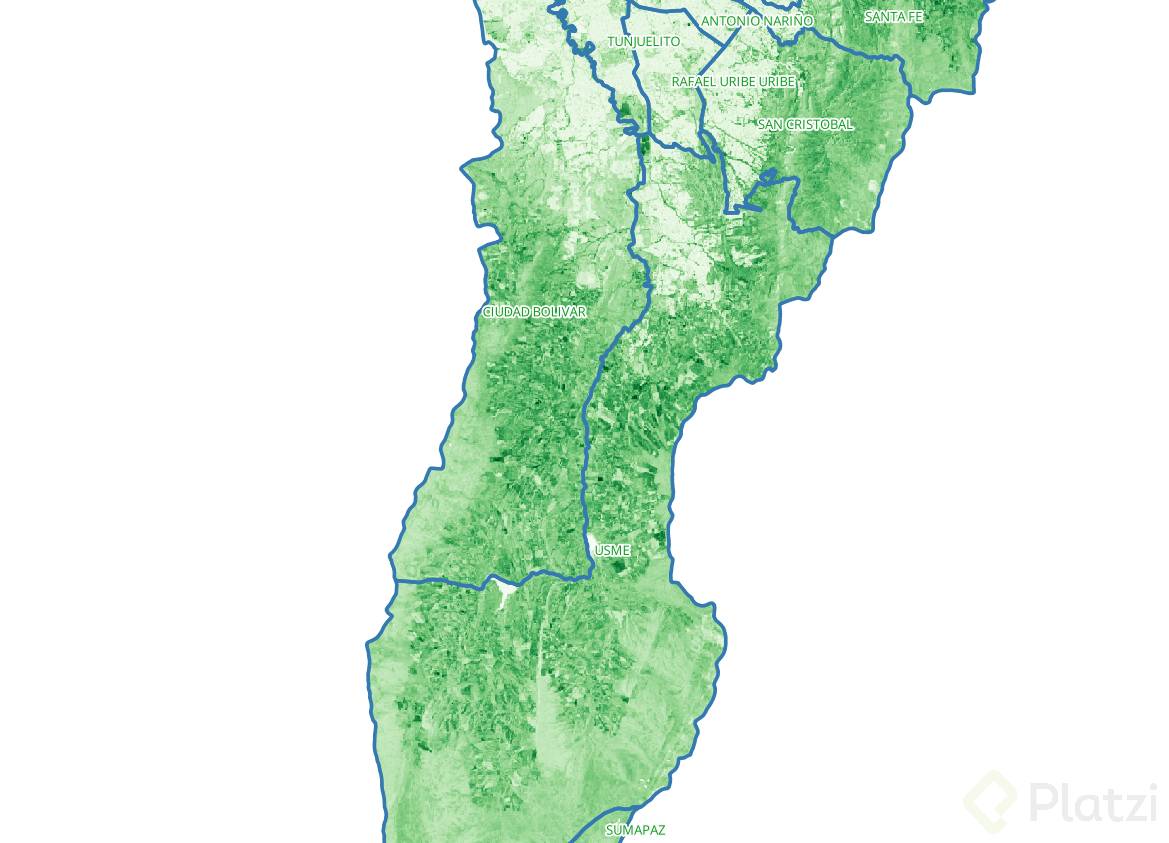

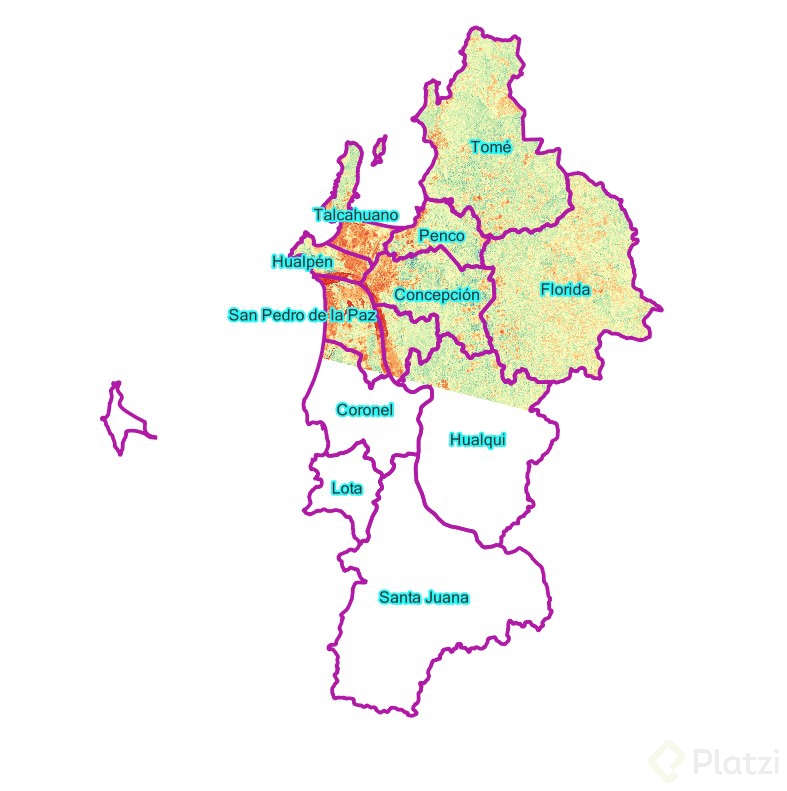

Alguien podría ayudarme con lo siguiente. La imagen que acompaño más adelante es el resultado de lo aprendido esta clase, sin embargo, como podrán ver, mi archivo vector con las ciudades de la región escogida, es más grande de lo que es la imagen satelital que descargué. En fin, quería saber si hay alguna forma de "recortar" la parte baja que aparece en blanco para solo dejar lo que esté dentro de mi imagen satelital.

Intenté con algunas herramientas pero no pude. Estaba pensando editar la tabla de atributos y agregar una columna a aquellas de interés para después extraer por atributo/valor pero no pude. Gracias!

Mar Ariza Sentís

teacher•

¡Hola Diego! Interesante pregunta. En este caso, querrías recortar la capa vector con la raster de fondo, por lo que la herramienta que buscas debe estar en la pestaña vector. Otra idea sería abrir la tabla de atributos, editarla y eliminar las alcaldías que quedan fuera. Espero que te haya ayudado, sino sigue comentando tus dudas para poder ayudarte!

Javier Ladino

student•

Es muy fuerte el consumo de máquina cuando se trabaja con datos raster (espero resista hasta el final). Veo también en este curso una gran utilidad para el periodismo de datos (Otra escuela o curso que podría tenerse en cuenta en Platzi), existen varios medios periodísticos que trabajan con el análisis de imágenes satelitales para mostrar cambios en lugares a los que es difícil su acceso, por ejemplo Afganistán, China o Corea del Norte.

Johan Ortega

student•

Hola!

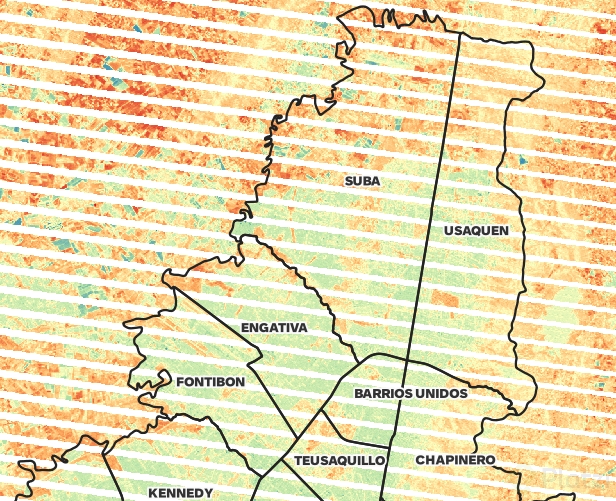

Quisiera saber por qué salen esas líneas horizontales? supongo es por el satélite y creería no tiene que ver con el porcentaje de nubes.

Mar Ariza Sentís

teacher•

Hola Johan, Efectivamente es por el satélite y por la manera que tiene de barrer las zonas. ¿Qué satélite utilizaste y qué en qué zona se encuentra? ¡Muchas gracias!

Mayra Alejandra Figueroa Pinza

student•

Cuando realice el indice de vegetación sólo pude hacerlo con el sistema de coordenadas que me da el sistema por defecto, ya que si pongo el código ESPG, la imagen se pone totalmente en blanco y al descargar el shapefile, este si tiene el código de la zona. Entonces, al realizar el corte me da error y quedo con las manos atadas porque no me deja acomodar el sistema de coordenadas en ninguna de las dos imágenes ¿qué podría hacer?

Mar Ariza Sentís

teacher•

Hola Mayra Alejandra! Muy interesante y útil tu pregunta, también para otros usuarios. Es importante decidir cuál es el sistema de coordenadas que queremos usar y tener todas las capas (raster y vector) en el mismo sistema de coordenadas. Una vez las hayas georeferenciado, si seleccionas la capa en el menú de la izquierda y aprietas el botón derecho, hay una opción de hacer zoom en la capa. Con esta herramienta podrás ver la capa en su nueva ubicación y deberían solaparse todas las capas que tienes. Espero que te haya sido útil, ¡un saludo!

Carlos Abel Tarazona Aranda

student•

Provincia de Huánuco en Perú.

Juan David Zapata Cruz

student•

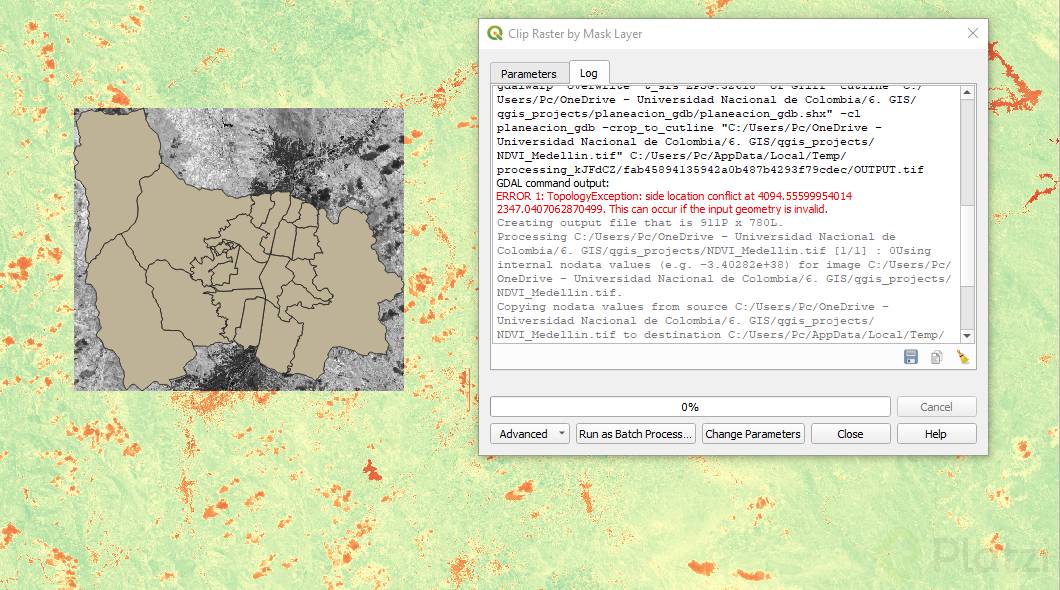

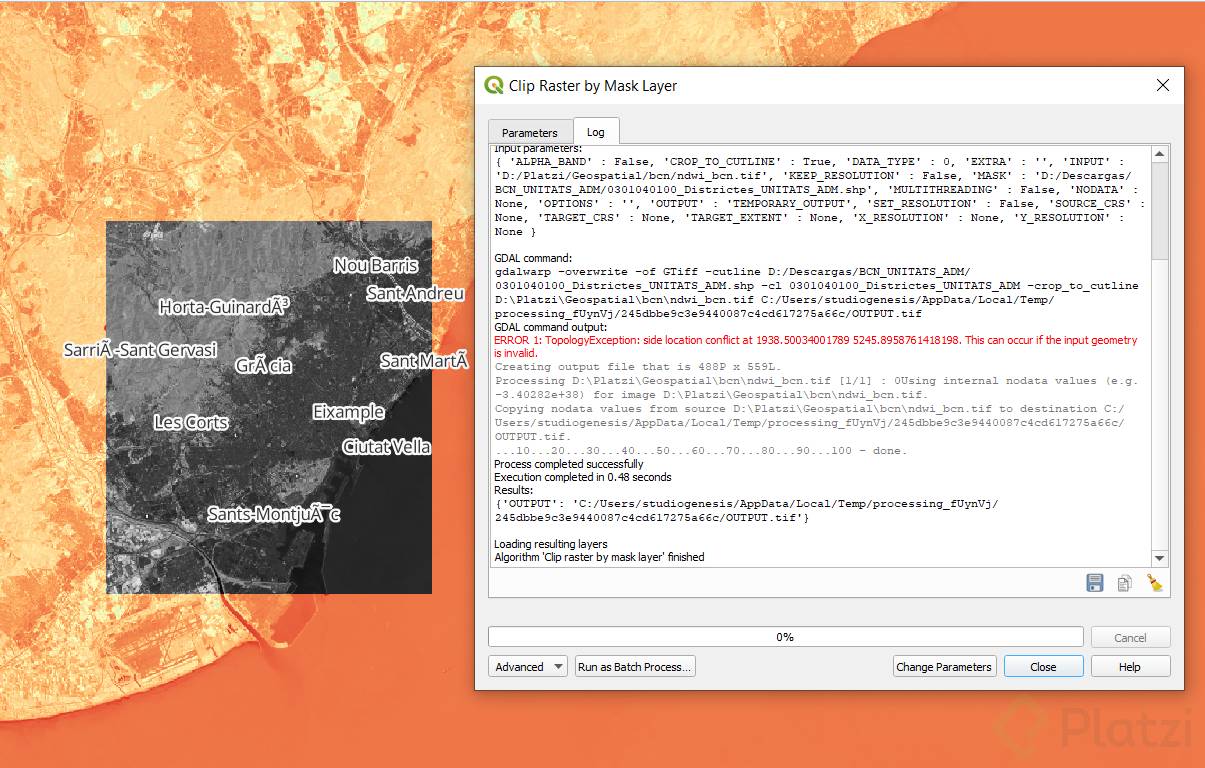

Al cortar obtengo el siguiente error:

¿Alguna pista de a qué puede deberse?

Mar Ariza Sentís

teacher•

Hola Juan David, ¿es posible que la capa a recortar sea más pequeña que la capa de extensión?

Victoria Luz González Pérez

student•

El error "TopologyException: side location conflict" generalmente indica que hay geometrías no válidas en tus datos. Esto puede ocurrir si las geometrías se superponen o están mal definidas. Para solucionarlo, revisa tus datos de entrada y asegúrate de que todas las geometrías sean válidas. Puedes usar herramientas en QGIS para validar y corregir geometrías, como "Vector > Geoprocessing Tools > Check Geometries". Esto debería ayudarte a identificar y corregir el problema antes de proceder con el análisis.

DANIEL URIBE VASQUEZ

student•

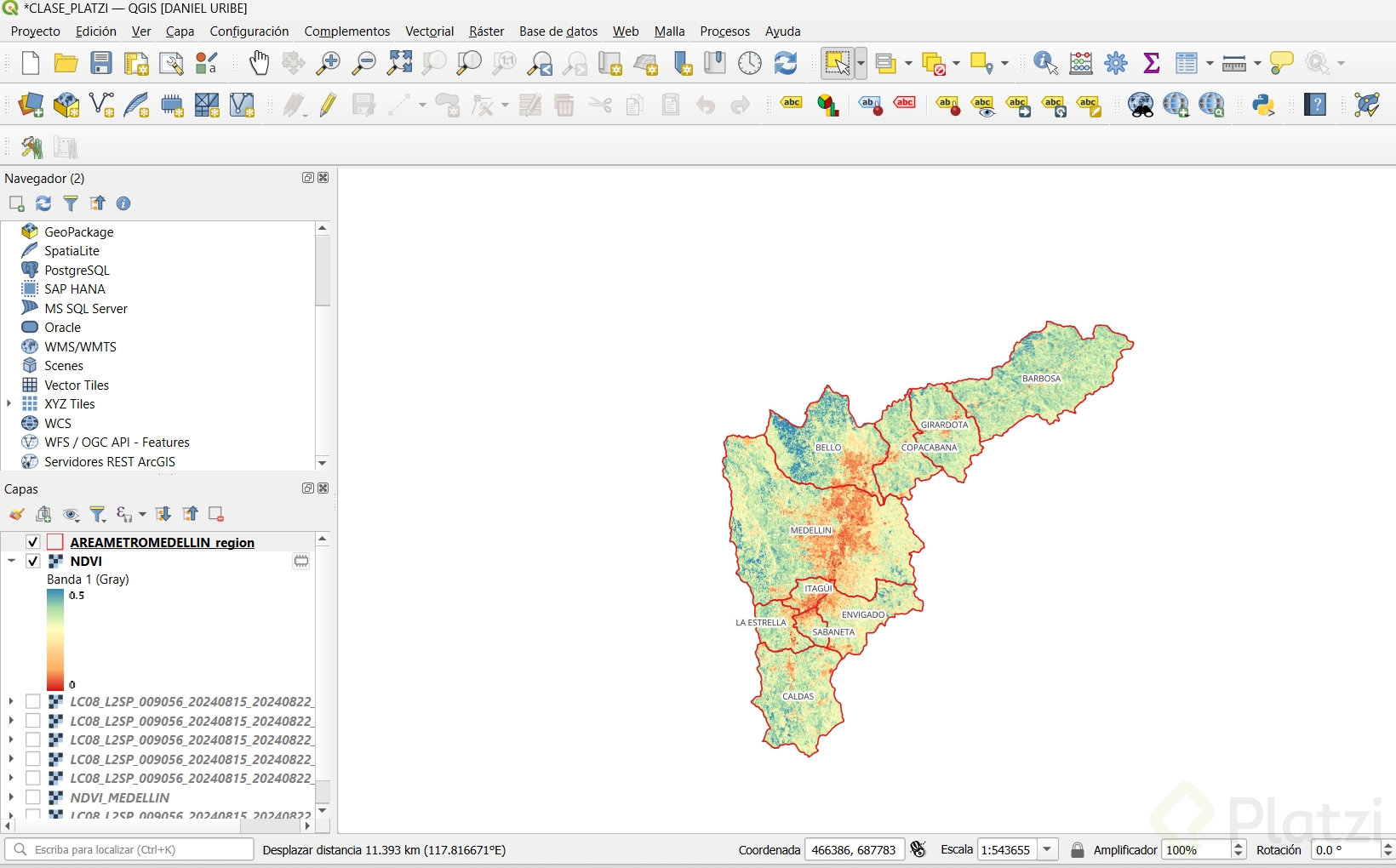

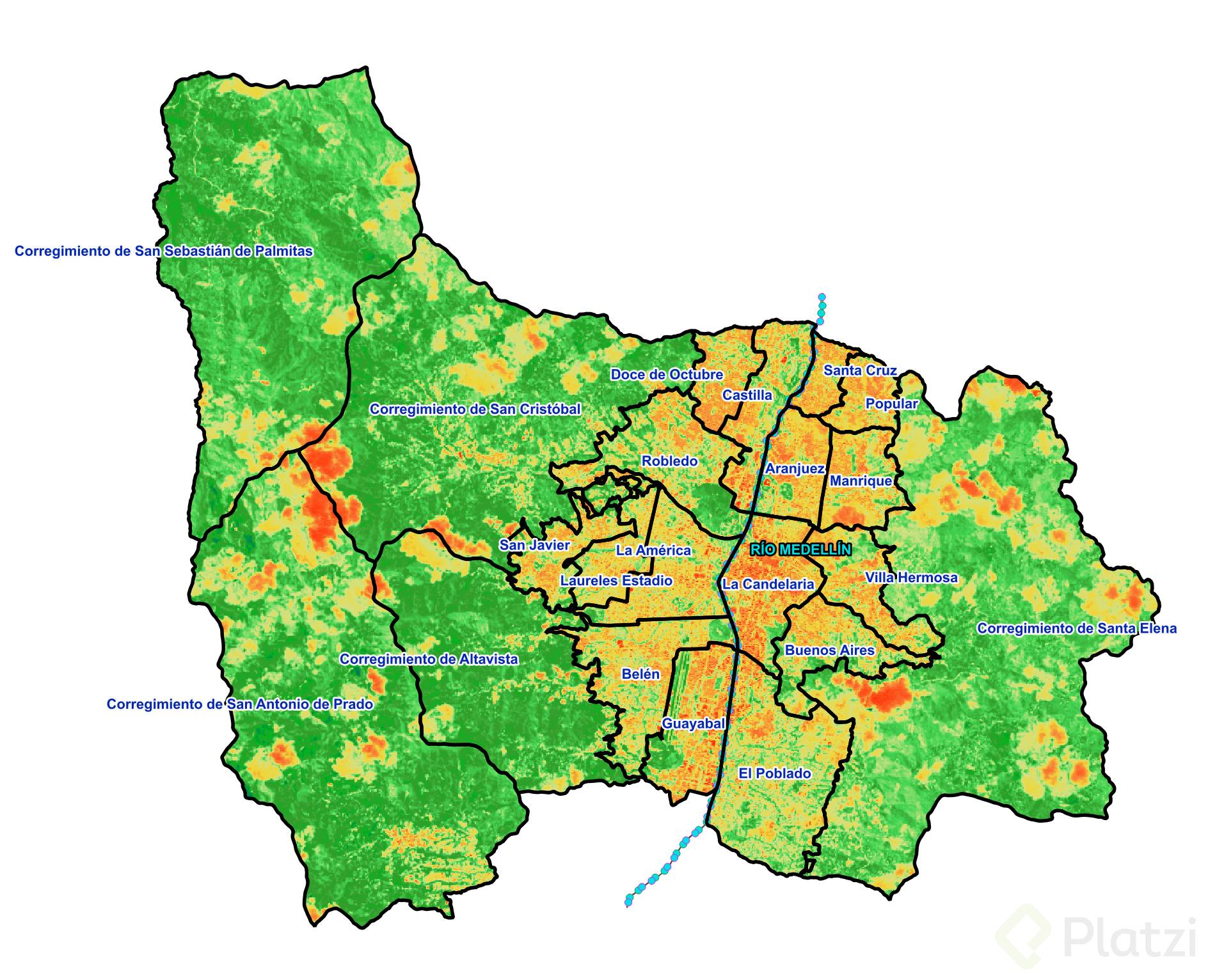

NDVI del area metropolitana de medellin y los 10 municipios que la componen
