El diagrama de cuerpo libre

Curso de Física Mecánica Estática

Clase 8 de 27

Clase 8 / 27

Comentarios (15)15 comentarios

Yuri Añorga

Hace 8 años

Ahora ya podemos ver un Diagrama de Cuerpo Libre en todas partes, por ejemplo, en el martillo.

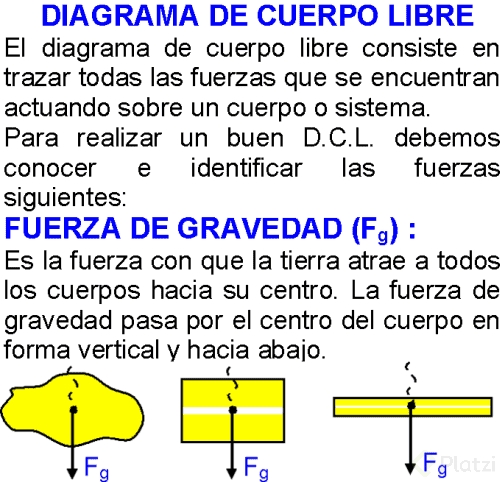

Diagrama de Cuerpo Libre (DCL): Es la representación gráfica de un sistema físico o un cuerpo aislado con todas las fuerzas (en forma de vectores) que actúan sobre él.

Smerlyn Javier Eusebio Bonifacio

Sara Yaneth Contreras Elías

Hace 6 años

Raymundo Soto Soto

Debería seguir la nomenclatura de la descomppsición en x, y, no h, v.

Miguel Cabrera Martinez

En el ejemplo de este vídeo, a la hora de calcular la T2h, ¿Porqué se coge este cateto y se hace el seno y no el coseno? ¿T2h no sería ''b''?

CRISTIAN BARBERO PÉREZ

Hola, recuerda que la definición de sen α = cateto opuesto / hipotenusa y el cateto opuesto al ángulo de 20º es T2h.

Gracias

Fabricio Cáceres

Hace 2 años

Quiero destacar que a la hora de hacer el DCL se debe de tomar en cuenta el centro de gravedad del cuerpo. lo explica muy bien

Jorge Enrique Pérez Escobar

Hace 4 años

Celis me dio un gran susto.... XD

Joseph Lázaro Ricardo

Hace 5 años

Me cambiaron al profe jaja Quede..

Juan Manuel Ramirez

jajajajajajjaja ya somos 2

Nestor Rios Garcia

Hace 3 años

En efecto, por un momento pensé que me equivoque de curso jaja

Benjamin Alex Mendoza

Hace 9 meses

me puedes explicar como es que dio 31,93 por que no entendi bien el ejemplo

Solo podemos responder preguntas relacionadas con esta clase.

Alejandro Cuello Maure

Por que la suma de las dos fuerzas t1 y t2 que ambas valen 31.93N si se suman dan 63.86N que es algo mucho mayor que los 60N que pesa la rueda por que este exceso?

Jorge Olavarría

Profesor

Excelente observación. Esto se debe a que las fuerzas están actuando en una dirección diferente, están soportando la rueda en un ángulo. Mientras mas pronunciado sea el ángulo, mayor deberá ser la fuerza usada.

Juan David Tobon

No entiendo por qué en el despeje de Th le da ese valor, el despeje quedaría 60/2cos(20) lo que da un valor de 28.19

Tu despeje está correcto, pero 60/(2*cos(20)) es 31,93.

It Multimedica

La fórmula de la tensión en el eje x no es con Coseno?. Tensión horizontal es la del eje X?

Miguel Angel Velazquez Romero

MMMM, en este caso de una masa suspendida en cuerdas tengo entendido que si es Seno, pero, ¿Cuál es tu fuente para dudar y decir que es Coseno?, ¿Podrías publicarla para darle seguimiento y ver cuál es la correcta?

Andrés Fernández

¡Hola!

En realidad no deberías mecanizar que para el eje x se usa cos(), sino en cómo se define tanto cos() como sen(). Siempre que hagas referencia al cateto opuesto usas sen() y siempre que te refieras al cateto adyacente usas cos(). 😀

Miguel Angel Capera Carrilo

También se puede comparar con el péndulo simple?

David Silva Apango

Si, también se puede hacer el diagrama de cuerpo libre del péndulo simple pero es recomendable colocar el marco de referencia en la masa (la bola), de esa manera puedes usar las componentes del peso (W=mg) para obtener la tensión y la fuerza tangencial:

-mgsen(θ)

de la que podemos obtener la aceleración tangencial que es contraria a la velocidad que tiene la masa:

-mgsen(θ)=ma

!simple pendulum

Jonathan David Olivos

Notas en el siguiente link :D https://nasal-zoo-be9.notion.site/El-diagrama-de-cuerpo-libre-af422f35a80a4c799a306231d5a97947
