¿Qué son y para qué sirven las UVs?
El mapeo UV (en inglés: UV mapping) es un proceso de modelado 3D que consiste en proyectar una imagen de dos dimensiones sobre la superficie de un modelo 3D.
Qué son UVs
Las UVs son la versión aplanada de la topología en tu modelo. El término "UV" hace referencia a la naturaleza bidimensional (2D) del proceso: las letras "U" y "V" hacen referencia a los ejes de la textura 2D porque "X", "Y" y "Z" ya se utilizan para denotar los ejes del modelo 3D.
Piénsalo como la relación que tienen un globo terráqueo y un mapa sobre un papel plano, ambos muestran lo mismo, pero uno es una imagen plana o de 2 dimensiones y el otro es un objeto con volumen o de 3 dimensiones.
En los programas 3D, las UVs se colocan sobre un espacio de coordenadas llamado UV space.
Dentro de esta cuadrícula los valores van de 0 a 1 y representan la resolución del mapa en donde se coloca tu modelo 3D aplanado para insertarlo en el espacio 2D.

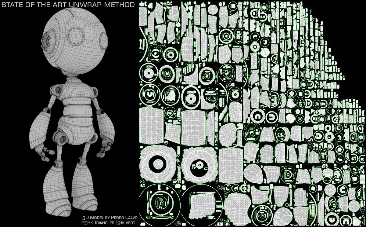

A las piezas cortadas y aplanadas de un objeto se les llama UV shells o islas UV.
Todas las islas UV deben ser acomodadas dentro del UV space (el espacio de 0 a 1) para crear tus mapas de textura y proyección.

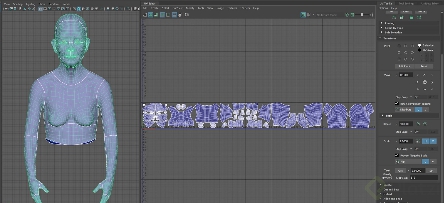

Para algunos casos en los que se necesita un objeto con alta resolución en muchas partes, se utiliza un método llamado UDIM, en el que se ocupa no sólo una cuadrícula, sino varias.
Cómo crear mapas UVs correctamente con estos 6 consejos
1. Evita distorsiones o estiramientos en tus UVs
Busca que tus islas conserven lo más posible su forma y no se estiren o pellizquen de más, ya que esto se notará en las texturas.
De igual forma, procura que la escala de las piezas sea equivalente al tamaño que tienen en el objeto 3D, es decir, que las piezas más grandes de tu objeto ocupen más espacio que una pieza muy pequeña, ya que posiblemente pueden ser más visibles sus texturas.
2. Asegura dejar márgenes libres y espacio entre las islas
Es importante que todas las islas o piezas de tu objeto puedan ser acomodadas en el mismo espacio sin salir del cuadro ni sobreponerse unas con las otras para poder asegurar un correcto procesamiento.
3. Mantén un espacio ordenado y económico
Procura acomodar las islas de una misma pieza juntas y tener sólo un shell para piezas que se repitan, así puedes aprovechar más el espacio para lo que necesite mayor resolución.
Entre más espacio de la cuadrícula ocupe tu UV Shell, mayor resolución tendrá.
4. Una buena topología hará más fácil el crear UVs
Un modelo con topología de anillo y sin errores te permitirá hacer cortes rápidamente y separar tus piezas sin complicaciones.
Mientras que un modelo cuyos elementos no fluyen puede ser un verdadero dolor de cabeza cuando quieras crear las UVs.
5. Cuida en dónde haces los cortes
Es importante tener en consideración el movimiento y los detalles de alta resolución de tu modelo, un corte fuera de lugar puede ser evidente en las texturas o en la de proyección de detalle.
6. Ten paciencia
Es una tarea, que si bien puede parecer compleja oó poco emocionante, es muy importante hacerla correctamente, ya que de lo contrario puede ocasionar que hasta el modelo mejor trabajado se vea terrible.
El proceso de mapeado de UVs es como el pegamento que une el modelo con las texturas y el detalle.
Si logras hacer el hábito evaluar tu modelo previamente y encuentras un flujo de trabajo que te funcione, crear UVs puede pasar de ser un proceso incomprensible a ser una tarea entretenida y fácil de llevar.
Salvador Hernandez Sanchez
Estudiante
Andrés David Loaiza Zamudio
Estudiante
Gen Ko
Estudiante
Alfonso Arzate
Estudiante
Jose L. Figueroa
EstudianteAlfonso Arzate
Estudiante¿Cuándo debo utilizar el método de UDIM?
Debes recurrir a los UDIMs (U-Dimension) cuando estás trabajando en un modelo para producción de cine, efectos visuales o assets heroicos que requieren un nivel de detalle extremo y acercamientos de cámara muy cerrados.
Normalmente, todas tus islas UV deben caber en un solo cuadrante que va del valor 0 al 1. Sin embargo, si tienes un personaje gigante o un vehículo muy complejo, comprimir todas sus piezas en un solo cuadrado de textura (incluso si es de 4K) hará que cada pieza reciba muy pocos píxeles, resultando en texturas borrosas. El flujo de trabajo UDIM te permite expandirte más allá de ese único cuadrante, utilizando múltiples cuadrículas (como 1001, 1002, 1003, etc.). De esta manera, puedes asignarle un mapa de textura de alta resolución completo solo a la cabeza del personaje, otro al torso y otro a las extremidades, manteniendo una nitidez impecable sin importar qué tan cerca esté la cámara del objeto.
Este tema de los UV es cosa seria!!
Parece ser que esta es la mayor barrera para ser un buen modelador 3D. Esto de las UVs y la topología se lee muy problematico. S resulta que tienes un modelo con mala topología es posible arreglarlo o mejor vuelvo a empezar?
la respues es que con el tiempo veras por tu cuenta que estan mal optimizados y la manera mas facil es hacer que la maya del modelo este bien optimizado ya que a la hora de animar todo se podria corromper, por ello es mejor hacerlo bien a estar intentado areglar el modelo mal hecho, pero es como un borrador
Así es @Alfonso Arzate !!
He sabido que maya genera UV genericos y que hay que estar reseteando cada vez que el elemento se vuelve a deformarr o cambia ya que sino se hace esto las uv se quedan con el modelo anterior, asi que es importante eliminar el hitorial y crear nuevas uv al modelo final, o me equivoco?
