Dominar las herramientas del Modeling Toolkit en Maya es fundamental para transformar un modelo base en una pieza con detalles reales como puertas, ventanas y marcos. Aquí se explica paso a paso cómo aprovechar cada herramienta para modificar componentes de malla y lograr resultados profesionales en el modelado de un faro.

¿Qué opciones ofrece el Modeling Toolkit para seleccionar y editar componentes?

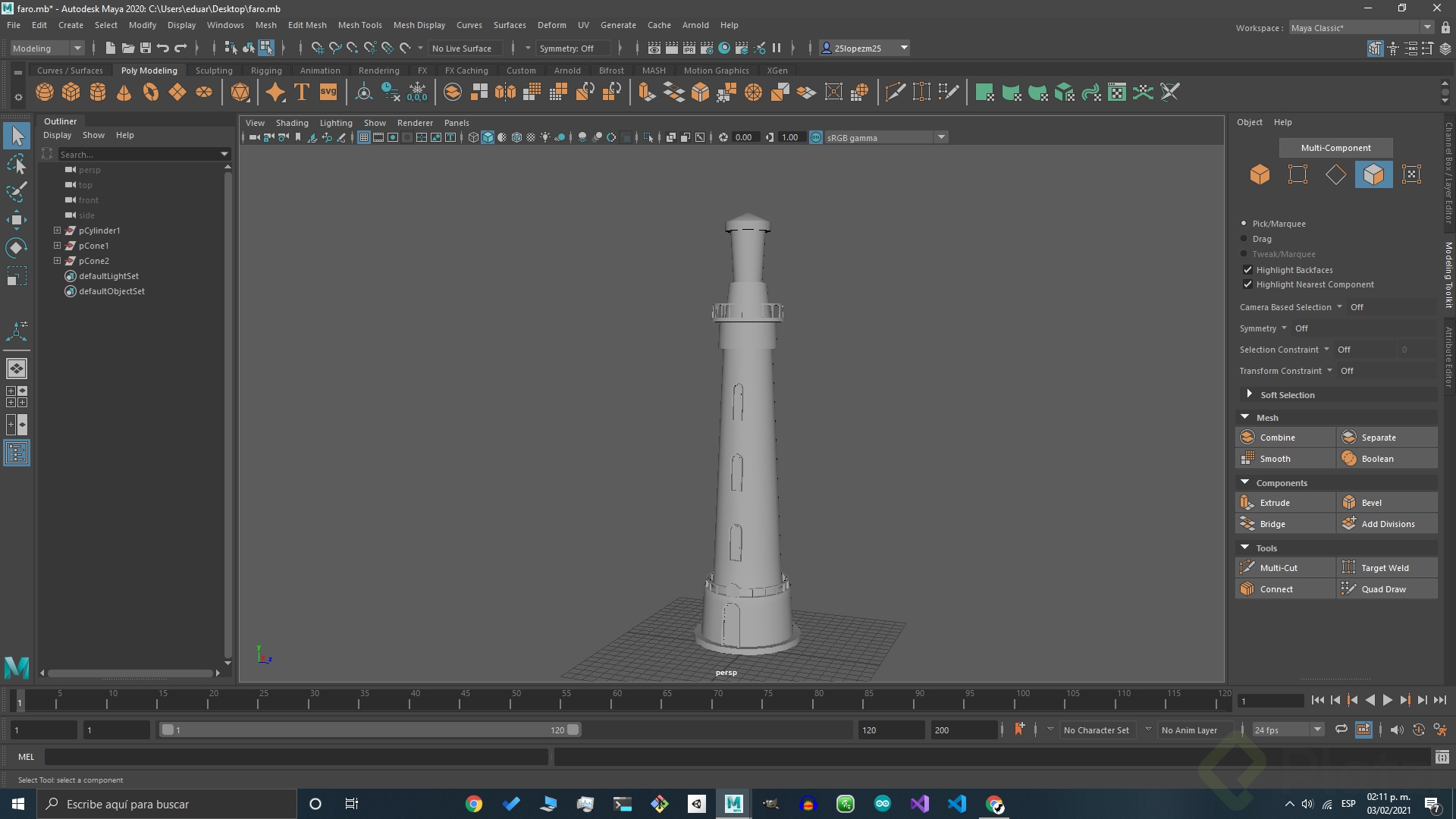

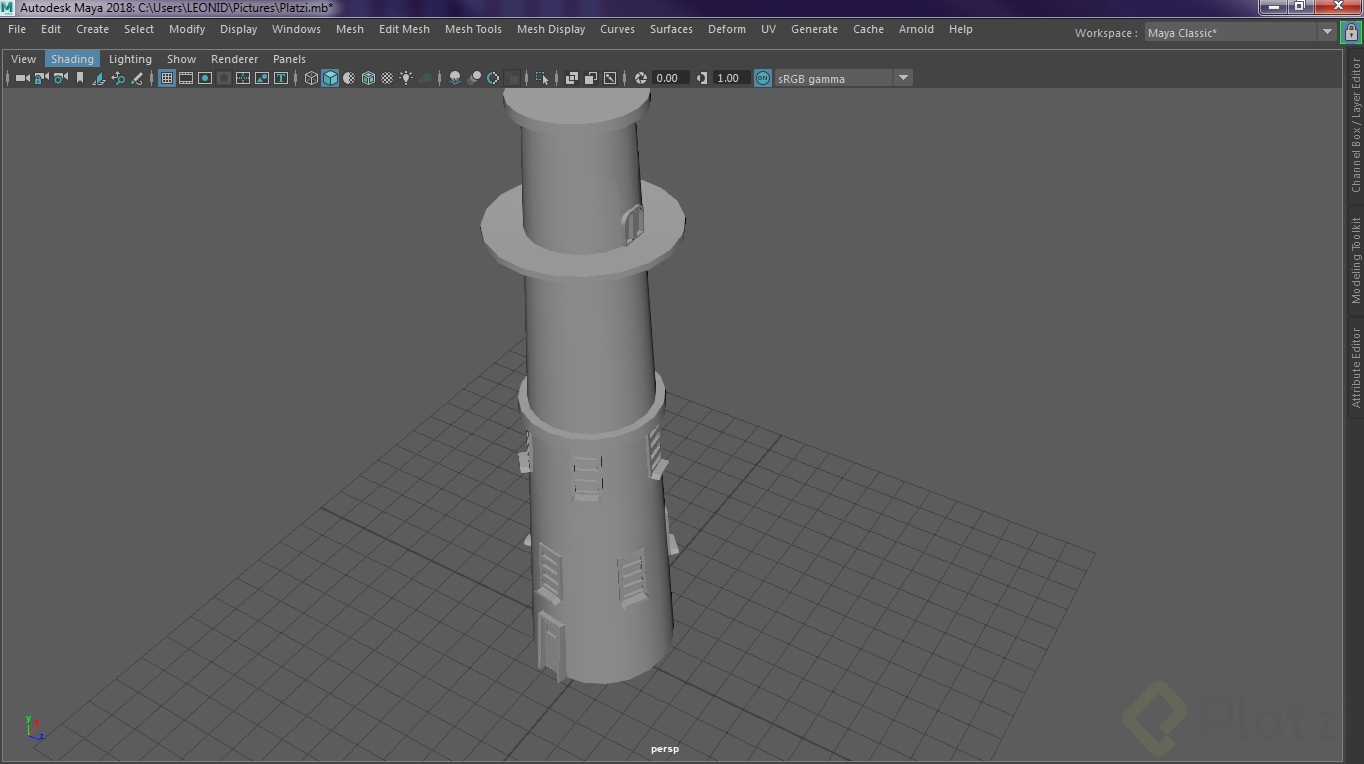

El Modeling Toolkit se encuentra en la pestaña del lado derecho de Maya. Al abrirlo, lo primero que aparece son los modos de selección del objeto [0:36]:

• Modo objeto.
• Vértices.
• Edges (bordes).
• Caras.
• UVs.

Debajo se encuentra el tipo de selección: puedes seleccionar elemento por elemento o arrastrar para abarcar varios. También está la opción Tweak Marquee, que permite seleccionar edges y moverlos directamente [0:55]. Es importante recordar que, con Tweak Marquee activo, no puedes hacer clic sobre el objeto en modo normal; para salir, basta con regresar a modo objeto con clic derecho sin soltar [1:17].

¿Cómo funciona el bevel para suavizar bordes?

El bevel convierte un borde duro en uno redondeado. Seleccionas los edges que deseas suavizar y aplicas bevel desde el Modeling Toolkit [2:05]. Puedes controlar:

• Segmentos: más segmentos generan mayor suavizado.
• Fracción: define qué tan separados o juntos quedan los nuevos bordes.

Otra forma de acceder es con shift + clic derecho sobre el edge seleccionado, lo que abre un menú contextual con la opción Bevel Edge [2:30]. Esto permite que una puerta, por ejemplo, luzca más orgánica y menos geométrica.

¿Para qué sirven Combine y Separate?

Con Combine puedes unir varios objetos en uno solo, de modo que ya no se seleccionan por separado [2:55]. Si necesitas volver a dividirlos, usas Separate, que los separa por elementos o incluso por caras individuales [3:10].

¿Cómo usar booleanos para crear puertas en tu modelo?

Los booleanos son operaciones que combinan dos objetos según su intersección [3:25]. Para visualizar la malla y entender qué ocurre, puedes presionar las teclas numéricas:

• 1: vista normal.
• 2: previsualización suavizada.
• 3: objeto suavizado.
• 4: vista de malla (wireframe).
• 5: vista sólida.

Al seleccionar el cilindro y el cubo que lo intersecta, aplicas booleanos y eliges la operación [3:50]:

• Unión: elimina la intersección y crea una pieza completa.
• Intersección: conserva solo la zona donde ambos objetos se superponen.
• Diferencia: resta un objeto del otro, ideal para generar el hueco de una puerta.

Después de aplicar diferencia, es común que aparezcan líneas sueltas que no conectan entre sí, lo que provoca errores al suavizar [4:25].

¿Qué herramientas corrigen la malla después de los booleanos?

¿Qué hace Multi-Cut y en qué se diferencia de agregar un edge loop?

El multi-cut permite trazar líneas de corte de un vértice a otro con total libertad [4:40]. A diferencia de insertar un edge loop, que genera una división en todo el anillo de la pieza, el multi-cut te deja definir exactamente de qué punto a qué punto va la división. Esto es esencial para cerrar líneas incompletas que dejan los booleanos.

¿Cómo funciona Target Weld?

Con Target Weld puedes fusionar dos vértices o dos edges en un solo punto [5:20]. Seleccionas un vértice, lo arrastras hacia otro y se unen. Esto reduce la cantidad de elementos y genera una malla más limpia sin crear divisiones adicionales.

También están disponibles:

• Connect: crea una línea que une un edge con otro o una cara con otra [5:55].
• Bridge: genera un puente entre dos caras o dos edges, útil para cerrar agujeros o crear superficies entre ellos [6:10].
• Add Divisions: subdivide todas las caras del objeto para lograr mayor definición y homogeneidad, aunque puede generar bordes duros no deseados [6:35].

¿Cómo crear el marco de una ventana con extrude y duplicación de caras?

Para que el marco tenga exactamente el tamaño de la ventana, puedes duplicar la cara con shift + clic derecho y seleccionar Duplicate Faces [7:15]. Esto genera un objeto nuevo independiente.

Si el gizmo de transformación no aparece, es porque el pivote está descentrado. Lo solucionas con Modify > Center Pivot [7:35]. Un atajo útil: puedes agregar cualquier opción al shelf de Custom manteniendo Ctrl + Shift + clic sobre el menú deseado [7:50].

Para construir el marco:

• Aplica extrude a la cara duplicada para darle volumen [8:05].
• Selecciona las caras del borde y vuelve a extruir. Con la tecla G repites la última acción rápidamente [8:15].
• Agrega edge loops para dividir el interior y extruir las caras internas hacia adentro.

Si al extruir hacia atrás aparecen caras negras, significa que cruzaste el límite del objeto y estás viendo las normales invertidas, es decir, la parte trasera de la superficie [8:50]. Las caras grises indican el frente y las negras, el reverso.

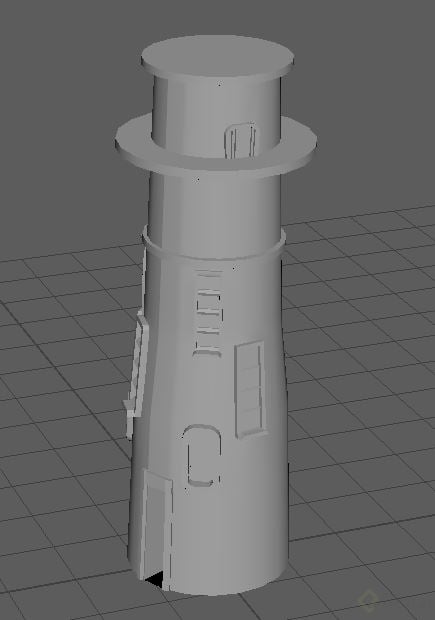

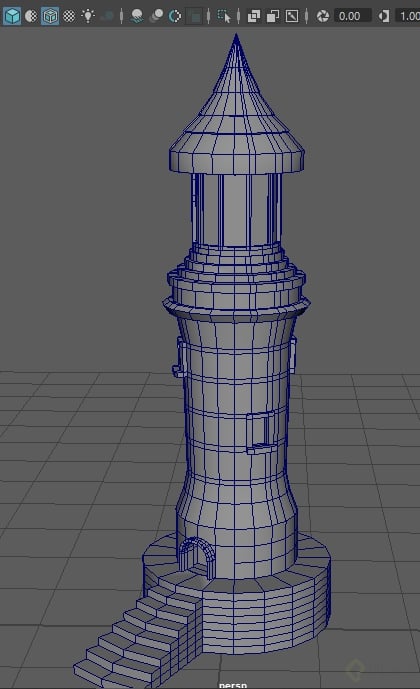

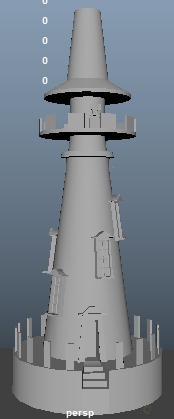

Con estas herramientas ya puedes modelar marcos de ventanas, puertas y detalles arquitectónicos con control total sobre la geometría. ¿Qué parte del Modeling Toolkit te resultó más útil? Comparte tu experiencia en los comentarios.
