Modelos OSI y TCP/IP

Hola comunidad querida, luego de tomar el curso en preparación para mis materias de Redes, quiero devolver y compartir conocimientos que he aprendido y sigo aprendiendo en las mismas, gracias a mi profesor. Consistirá de Teoría (1 ó 2 por semana según el material) y Laboratorios (1 por semana), que reforzarán los conceptos brindados. Sin más, vamos al contenido.

Semana 1 – Día 1

Modelos OSI y TCP/IP

Redes de Datos : Conjunto de dispositivos conectados para el intercambio de información (Datos). Este intercambio de información entre dispositivos conectados se logra mediante a la conmutación (Switching).
Conmutacion - Switching.png

Tipos de Conmutación:

  • Por Circuitos: Existe una conexión física reservada para la comunicación.
    Conmutacion por circuitos.png

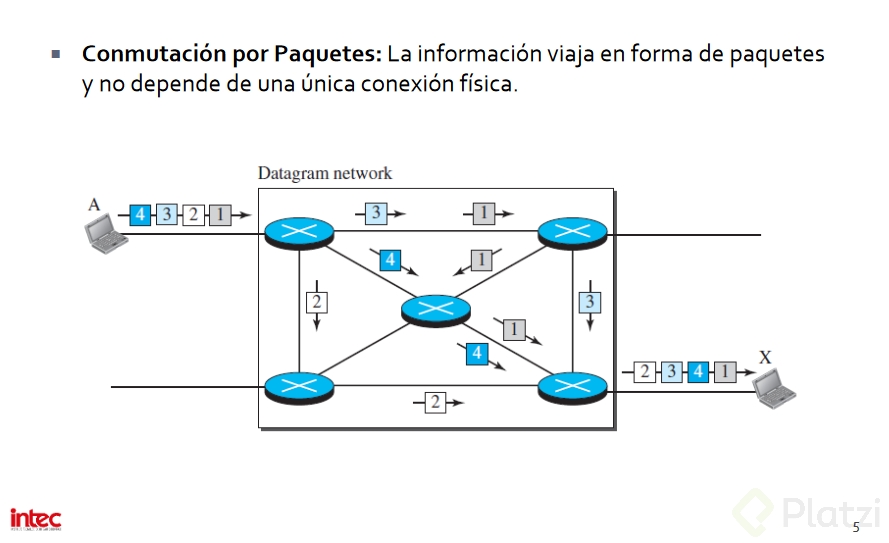

  • Por Paquetes: La información viaja en forma de paquetes y no depende de una única conexión física.
    Conmutacion por paquetes.png

Tipos de Redes de Datos:

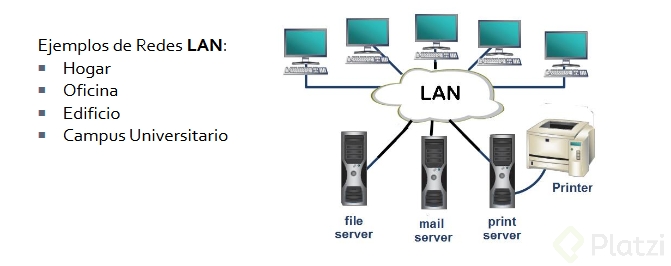

  • LAN : Son redes que al igual que los dispositivos conectados, pertenecen al mismo dueño. Por lo general las enfocan como redes en un área de corta distancia, aunque las tecnologías actuales permiten romper esta barrera.
    Tipos de Redes de Datos LAN.png

  • WAN : Son redes que dependen de un tercero (proveedor de servicios) para conectar los dispositivos. Por lo general las enfocan como redes que conectan dispositivos a grandes distancias. Antes las referían como redes de un bajo ancho de banda, pero ya esto queda en el pasado. Las tecnologías actuales permiten el mismo ancho de banda que en una red LAN.
    Tipos de Redes de Datos WAN.png

Modelo OSI
Es el modelo de referencia dividido en capas que describe el comportamiento que debe tener la información desde que se envía hasta que se recibe.![Modelo OSI.png]Comunicacion de redes en el Modelo OSI.png

Donde en las capas superiores (aplicación, presentación y sesión) se genera la data y ocurre la interacción con el usuario. Mientras que en las capas inferiores:

  • Transporte: Entrega los datos a cada proceso.
  • Red: Direccionamiento virtual o lógico. Hace que lleguen los datos.
  • Enlace de Datos: Direccionamiento físico.
  • Física: Medio físico de transmisión y señales eléctricas.
Modelo OSI y TCP-IP.png

Entonces, mientras que el modelo OSI es un modelo de referencia (conceptual), el modelo TCP/IP es un modelo aplicado (práctico).

Protocol Data Units (PDU)
El PDU es el nombre que recibe la información según la capa del modelo OSI en la que se encuentre.

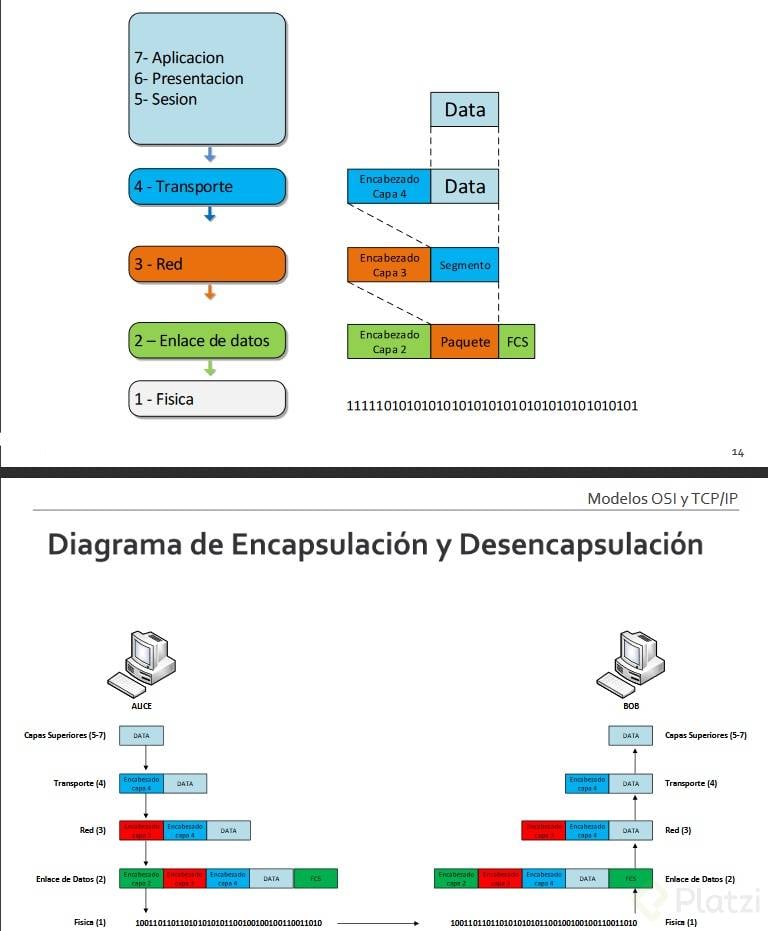

Estos PDUs pasan por un proceso de encapsulación para enviar la información y por un proceso de desencapsulación para recibirla, como podemos apreciar en la siguiente imagen.
InkedProceso de Encapsulacion y Desencapsulacion_LI.jpg.

Referencias:

  • Forouzan, B. A. (2013). Data communications and networking (5th edition). New York, NY: McGraw-Hill.
  • Lammle, T. (2016). CCNA routing and switching complete study guide (2nd edition). Indiana, USA: Sybex, a Wiley brand.

Créditos:

  • Profesor Réiner A. Campillo Terrero : Autor (Presentación, imágenes, referencias, contenido en general)
