Resumen

Las tablas transitivas sirven como puente para unir dos tablas. No tienen contenido semántico.
Reverse Engineer nos reproduce el esquema del cual nos basamos para crear nuestras tablas. Es útil cuando llegas a un nuevo trabajo y quieres entender cuál fue la mentalidad que tuvieron al momento de crear las bases de datos.

Creando Platziblog: tablas transitivas

Curso de Fundamentos de Bases de Datos 2019

Clase 26 de 58

Clase 26 / 58

Guadalupe Giovanni Hernández Medina

Hace 7 años

De esta manera se puede crear la base de datos en con la sintaxis de SQL, no cambia mucho.

CREATE TABLE categorias (
idCategoria INT IDENTITY(1,1) PRIMARY KEY,
nombre_categoria VARCHAR(30) NOT NULL);

CREATE TABLE etiquetas (
idEtiqueta INT IDENTITY(1,1) PRIMARY KEY,
nombre_etiqueta VARCHAR(30) NOT NULL);

CREATE TABLE usuarios (
idUsuario INT IDENTITY(1,1) PRIMARY KEY,
login VARCHAR(32) NOT NULL,
password VARCHAR(40) NOT NULL,
nickname VARCHAR(40) NOT NULL,
email VARCHAR(40) NOT NULL UNIQUE
);

CREATE TABLE posts (
idPost INT IDENTITY(1,1) PRIMARY KEY,
titulo VARCHAR(150) NOT NULL,
fecha_publicacion TIMESTAMP,
contenido TEXT NOT NULL,
estatus CHAR(8),
idUsuario INT,
idCategoria INT,
FOREIGN KEY (idUsuario) REFERENCES usuarios(idUsuario),
FOREIGN KEY (idCategoria) REFERENCES categorias(idCategoria)
);

CREATE TABLE comentarios (
idComentario INT IDENTITY(1,1) PRIMARY KEY,
comentario TEXT NOT NULL,
idUsuario INT NOT NULL,
idPost INT NOT NULL,
FOREIGN KEY (idUsuario) REFERENCES usuarios(idUsuario)
ON UPDATE CASCADE
ON DELETE NO ACTION,
FOREIGN KEY (idPost) REFERENCES posts(idPost)
ON UPDATE CASCADE
ON DELETE NO ACTION
);

CREATE TABLE posts_etiquetas(
idPostEtiqueta INT IDENTITY(1,1) PRIMARY KEY,
idPost INT NOT NULL,
idEtiqueta INT NOT NULL,
FOREIGN KEY (idPost) REFERENCES posts(idPost)
ON UPDATE CASCADE
ON DELETE NO ACTION,
FOREIGN KEY (idEtiqueta) REFERENCES etiquetas(idEtiqueta)
ON UPDATE CASCADE
ON DELETE NO ACTION
);

Osvaldo Damián Ruiz

Hace 4 años

waoooo

Juan Esteban Bolívar Ferrer

Hace 4 años

Otra manera de realizarlo. Gracias

Comentarios (1092)1092 comentarios

Yeshuah Gutiérrez Sotomayor

Norma Angelica María Tovar Uribe

Hace 6 años

No puede faltar el alivio cómico. JAAJAJAJAJJA

Victor Luis Landaeta Jimenez

jajaja que bueno

Lucas Guillermo Martin Rios Ventosa

Esta es la estructura de una base que uso en mi trabajo q arranco con 3 entidades y me fueron pidiendo agregar mas. No me entra la pantalla para ordernarlo :(

Josseline Acosta

😵😵😵

Enrique Espinoza Sánchez

ostras!

Michelle Estefanía Arias López

Así se ve mi esquema de platziblog :)

Lucas Ezequiel Veliz

Hace 5 años

Gracias

Juan R. Vergara M.

Nice 😎

Magali Maribel García

Mi cara cuando el profe utilizó Reverse Engineer y apareció el diagrama:

Jose Omar Hernandez Leon

X2 es una maravilla!

Andres Correa

es como magia, viva la tecnología

lesier gg

Wooow!!! Hora de hacer reverse engineer a todo las bases que me tope.

Josue Donis alvarado

*procede a borrarlas accidentalmente

Francisco Garcia [C6]

![](

David Aldrete

con que programa realizaste esto?

Andrés Giovanni Vanegas Castañeda

David Aldrete, observa la clase, el profe Israel lo enseña a hacer, es Workbench.

Javier Gamez

aca mi Diagrama de One Piece

Guillermo Augusto Bracho Prieto

Hola, como hiciste para que te quedara una relacion 1:1 characters y akuma_no_mi, en mi proyecto tengo una relacion 1:1 pero cuando hago la ingenieria reversa me queda 1:N

Hola Brachog, curioso a mi peso diferente cuando hice la ingenieria inversa ni siquiera me salieron conectados, pero desde el mismo diagrama se puede conectar, supongo mas no corrobore que lo que sa haga en la fase de ingenieria inversa se guarda en la base de datos.

Ignacio Machado

Hola Profesor, que tal? Tengo una duda con la implementación de los vínculos entre las tablas "posts", "post_etiquetas" y "etiquetas". En el esquema físico inicial la relación entre las tablas eran: posts N:::::::::::::::::::::1 posts_etiquetas posts_etiquetas 1:::::::::::::::::::::N etiquetas Como muestro en la siguiente imagen:

Y en este vídeo, luego de establecer los vínculos con las FK entre dichas tablas las relaciones quedan de la siguiente manera: posts 1:::::::::::::::::::::N posts_etiquetas posts_etiquetas N:::::::::::::::::::::1 etiquetas Subo a continuación la imagen que muestra las relaciones luego de realizar la ingenieria inversa en el workbench.

Es decir que se han "invertido" las relaciones. Me encuentro con esta duda y necesitaría saber si está bien el hecho que haya cambiado de esa manera las relaciones entre dichas tablas.

Saludos y espero su respuesta.

Rafael Alejandro Cabrera Penayo

Hola Machado, a mi también me surge esa duda, se invierte el sentido en la relación N:N, en la tabla pivot

Augusto Gabriel Luna Bardales

En realidad la relación que muestras en tu workbench es la correcta. Al parecer en la imagen(parte del video) del profesor falta actualizar.

Jerson Morrow

¡Muy interesante lo de la Ing Inversa, este curso ha valido toda la pena, y el profe tiene una excelente actitud para enseñar, que buen trabajo al profe y a platzi por haberlo elegido!.

sisi, al inicio me parecía engorroso lo de normalizar y los diagramas, ni sentido me hacían, ahora es como ahhhhhhhh, para esto

Jaime Andrés Martínez Rodríguez

Existe tambien la posibilidad en WorkBeanch, crear directamente el modelo grafico y ahí mismo volverlo una base de datos, lo contrario pero con los mismos resultados!

Jorge Vidoni

Si se puede, una ves que abrís el modelo tenes que ir a al menu de database-->Forward Enginner

Francisco Lopez Campos

Me encanta como el Profe motiva !!!!

Percy Tejada

Ingeniería Inversa es una herramienta muy poderosa y nos ahorra mucho trabajo para realizar nuestro gráfico de la base de datos. Excelente clase.

Rafael Roque Vargas

Ya me siento en otro nivel. hasta aquí aprendí bastante. este es mi proyecto, sé que está para mejorar pero ahí vamos.

Omar Tinoco Padilla

Hola que tal!! asi va quedando mi proyecto sobre un restaurante

Lady Laura Herrera

así quedo mi esquema de un gabinete de abogados

Germán Danilo Forero Vargas

reverse engineer de mi proyecto

Juan Felipe Vásquez Uribe

Hace 3 años

Hola Germán está muy bueno tu proyecto, yo te sugiero colocaar la edad como un tipo INT

Alan Onofre Machorro

Ejercicio

create table comentarios(
id int not null auto_increment primary key,
comentario text not null,
usuario_id int not null,
posts_id int not null,
foreign key (usuario_id) references usuarios(id) on delete cascade on update cascade,
foreign key (posts_id) references posts(id) on delete cascade on update cascade
);

--tabla transitiva
create table posts_etiquetas(
id int not null auto_increment primary key,
posts_id int not null,
etiqueta_id int not null,
foreign key (posts_id) references posts(id) on delete no action on update no action,
foreign key (etiqueta_id) references etiquetas(id) on delete no action on update no action
);```

Carlos Yesid Espinel Ballén

Excelente herramienta para extraer el diagrama EER

Francisco de Castro

Dejo mi base de datos de alumnos de universidades

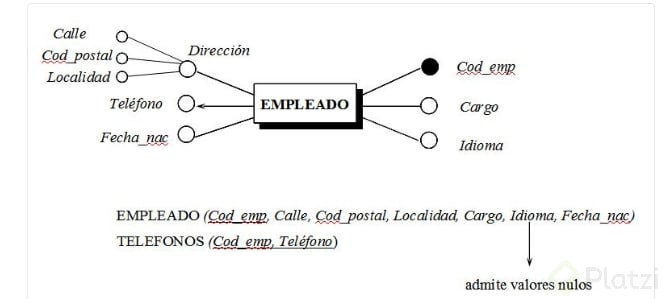

podrias explicarme por que el estado (campo compuesto) lo manejas como una tabla transitiva, es que lo que he visto es que

Se transforma en los atributos simples (campos) que componen el atributo compuesto, desapareciendo este como tal de la relación.

agradecira mucho que me respondiera, son de esas dudas que no me dejan dormir

Marcos Antonio Boza Saldivar

Que es la entidad Estado (activo/inactivo) ? o que tipos de estados vas a manejar ?
